Adaptação de DH na Bandeirante.

Radames,
Me pareceu que o pitman está um pouco voltado para frente (pode ser apenas impressão).
Veja a foto do meu jipe quando estava desmontado, dá pra ver o posicionamento da caixa, do pitman e da barra.

Anexo 461032

Hercilio,
já acabou a restauração da sua Band? Desculpe, mas perdi o nome do topico!

Citação:

---

Postado originalmente por Carlo Pecca

Hercilio,
já acabou a restauração da sua Band? Desculpe, mas perdi o nome do topico!

---

Oi Pecca,
A parte de funilaria está finalizada, o jipe já está comigo.
Agora tem a parte do mecânico, do eletricista e da casa de velocímetro.
O tópico do Imortal é esse: http://www.4x4brasil.com.br/forum/fr...urta-93-a.html

Blz Hercilio,
já to curujando.

Citação:

---

Postado originalmente por Elmer_Jeep

A chapa desse suporte tá muito fina e pelo que pude ver parece estar fixada ao chassi somente por parafusos... Já vi algumas caixas arrancarem com o suporte porque o sistema hidráulico é superdimensionado e a força aplicada durante o esterçamento acaba agindo contra os pontos de fixação.

[]'s

---

Prezado Elmer
Ontem medi a chapa e conferi a instalação da DH no meu Jipe. A chapa tem espessura de 7 mm (9/32 polegadas) e está presa no chassi com parafusos de muito bom tamanho e solda mig. Considerando as resultantes de forças atuantes, braços de momentos fletores, resistência dos materiais e condições de uso do Jipe nos parece muito adequada e segura. Talvez para uso em condições mais severas (trilhas pesadas, por exemplo) o reforço devesse ser maior ainda.
Muito obrigado pela lembrança.
Abraços

Anexo 461394

Citação:

---

Postado originalmente por edwint

Sem problemas, me liga 9989 3333!!

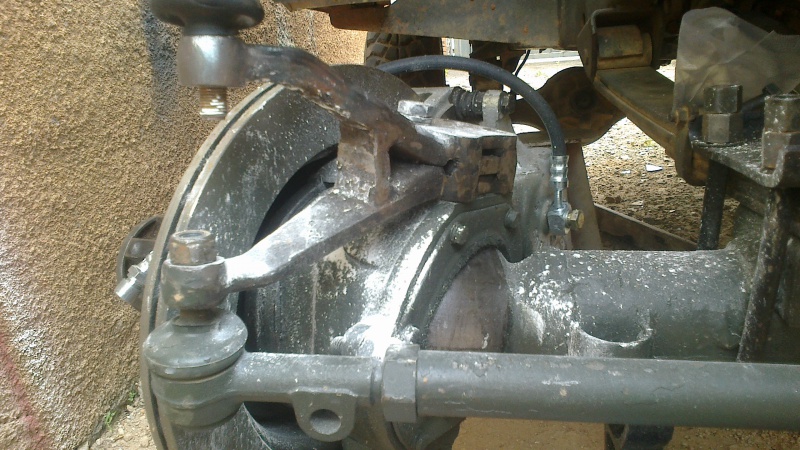

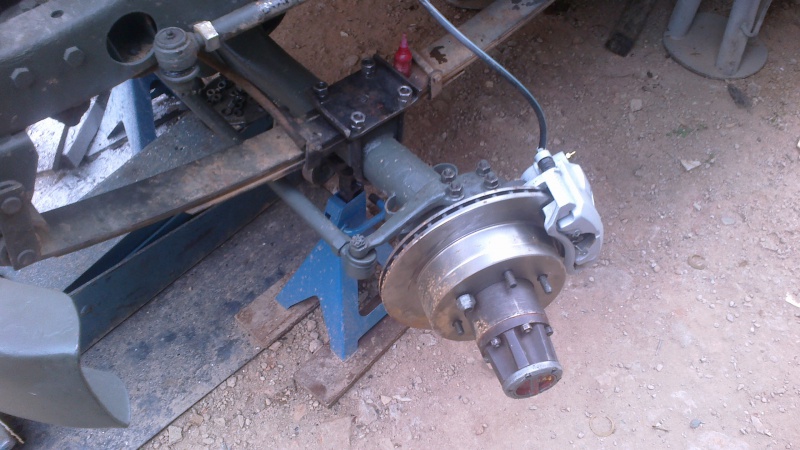

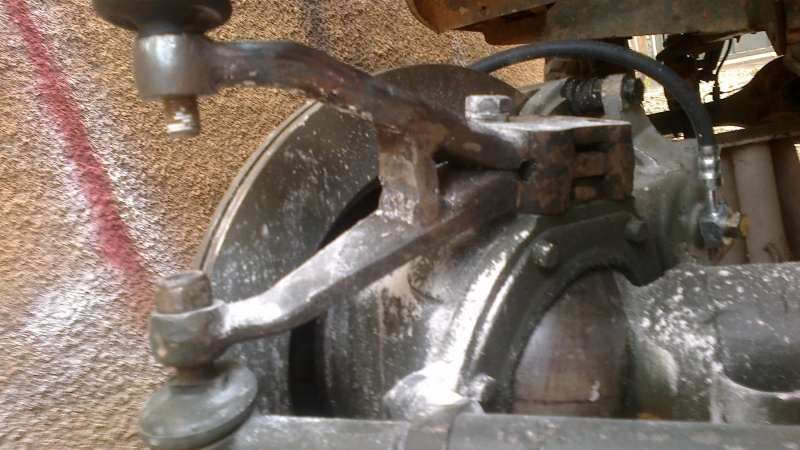

Segue as fotos que prometi:

Anexo 412125Anexo 412126Anexo 412127Anexo 412128Anexo 412129Anexo 412130

---

Eu estou acompanhando o tópico por conta da DH, mas me ocorreu o seguinte: Este sistema de tração dianteira usada nesta Band (fotos) é o sistema de homocinética?

Citação:

---

Postado originalmente por E T

Claudio,

Acabei de arrancar a original da minha Toyota e colocar a da Linha F350....e dentro do cofre do motor!!!!

Simplesmente um espetáculo, pra ti ter uma idéia ando com pneu 35" recapado VJ 910 e ficou mais macio que o meu Golf. Assim que der no jeito providencio umas fotos...

Abraço,
Eder

---

Fala E T!
essa caixa de f350 esta por $370 no ML. Sabes me dizer se é possível adapta-la no mesmo local da original Band? Uma bomba de vw Santana, toca ela?
aguardo
Toni

Citação:

---

Postado originalmente por Radames Menegaz

Bom Dia Pessoal, a pouco tempo mandei instalar uma caixa de direção Hidráulica na minha band, e pelas pesquisas que fiz aqui no site optei por colocar a do dodge, que por sinal funciona muito bem. O problema é que na primeira trilha leve que peguei o pneu acabou pegando na barra do terminal do braço pitman ocasionando em vazamento de óleo no eixo da caixa de direção.

Agora essa semana após a manutenção da caixa (troca de reparos) limitei os batentes ao máximo possível. Fiz um teste deixando a direção virada ao máximo e o pneu forçado em uma lombada, e mesmo assim alem de virar muito pouco a distancia do pneu para o braço é bem pequena, acredito que em um pequeno solavanco o pneu vai voltar a pegar.

Gostaria de algumas dicas dos amigos para uma possível solução;

Muito Obrigado!!

---

Então pro pessoal que tem caixa direção do dodge, qual braço pitman posso usar para afastar a barra de direção do pneu em manobras?

O torneiro cortou e fez algo como um z na vertical..

Titanium,
pode tirar fotos do teu braço ptimam e medir as dimensões ?

Carlo,

O pitman não ficou bom não.
É uma adaptação do original da BAND.. e não do Dodge,.. então ele não encaixa direito na estria do setor do dodge, pois apesar das caixas serem extremamente semelhantes uma das coisas que muda e justamente a estria do pitman.

Tentarei comprar o pitman original do dodge e adaptar... aí terei melhor encaixe...

Mas como vou desmontar para arrumar a caixa, tiro as medidas sim. só não garanto que será logo..

Citação:

---

Postado originalmente por titanium

Carlo,

O pitman não ficou bom não.
É uma adaptação do original da BAND.. e não do Dodge,.. então ele não encaixa direito na estria do setor do dodge, pois apesar das caixas serem extremamente semelhantes uma das coisas que muda e justamente a estria do pitman.

Tentarei comprar o pitman original do dodge e adaptar... aí terei melhor encaixe...

Mas como vou desmontar para arrumar a caixa, tiro as medidas sim. só não garanto que será logo..

---

Estranho Titanium,

na minha eu uso o braço original da band

e as estrias encaixam perfeitamente.

será que a sua caixa é diferente da minha?

de qual dodge era mesmo a sua?
