Engesa Fase II - "GALEGO" - MWM 2.8 TD

Citação:

---

Postado originalmente por guilhermeabreu

UXIO

Qdo vi estas fotos me arrepiei , pois ela não é maciça , numa época qdo tive uma BAND mandei fazer no meca chamado de JUNINHO GAMBIARRA , olha só o nome dele , é meu amigo até hoje , mas passo longe dele , mandei ele fazer um alargador como este , ele usou um tubo de aço cortou com a espessura que eu quis fez umpequeno rebaixo no tubo encaixou as laterais e soldou , a para ficar bonito como este da foto ele passou no torno e retirou bastante as rebarbas da solda e ficou igual a este ( minha Noooossa Senhora ) pintadinho e bonitinho .

Fui com minha esposa a um leilão de carros em Serra-ES e na volta chegando em Campos , ao atravessar a ponte sobre o rio Paraíba do Sul a roda dianteira saiu e quase caiu dentro do rio , fui ver o que aconteceu , QUASE NÃO FICOU SOLDA e a lateral soltou do tubo , fui ver os outroa estavam quase caindo tb , NÃO MORRI PQ DEUS NÃO QUIS , mas a ENFER não é o JUNINHO GAMBIARRA eles tem engenheiros lá e deve ter um padrão de produção e garantia , MAS QUE ME DEU ARREPIOS ISTO DEU , se eu tivesse de usar um alargador usaria um maciço . e não soldado como este .

Abraço

---

Guilhermão,

Agradeço o post e sua preocupação. Serviu de alerta. :palmas:

O espaçador anterior, de alumínio, não tava aguentando e trincavam.

O meca anterior tem experiência de torno, ficou de fazer de aço maciço, porém até hj espero.

Assim, partir pra esse de aço já pronto.

Como vc alerta quanto à solda, vou pedir ao meca e o caldereiro (é como ele chama o Soldador), pra olhar detalhamente a solda.

Obrigadão! :concordo:

Citação:

---

Postado originalmente por Marcus Brandão

Uxio, sem querer filosofar, a solda mudou o rumo da humanidade. Funciona e muito bem, porém tem que ser feita da forma adequada. Existem empresas especializadas só neste serviço. Aí vc vai encontrar os melhores prestando serviço pra petrobras e para estaleiros e afins. Como vc já tem a peça na podição que quer, tire e leve pra soldar direito. Olhando daqui parece ruim a solda.<br>embreagem sei nada<br>isso é roda livre ou alargador? Meu eixo da Enfer quebrou no asfalto a 90 por hora e sem nenhuma porrada.&nbsp;<br>Leve as peças a ou torneiro bom e mande no magnaflux pra garantir sua segurança.<br>abç

---

Valeu Marcus.

Gostei do: "...a solda mudou o rumo da humanidade..."! :mrgreen:

Vou passar suas considerções pro meca.

O que é Magnaflux? É de comer ou de beber? :pensativo:

Abs,

Citação:

---

Postado originalmente por Victor Sulz

Uxio você ainda tem os alargadores jogados por ai?

---

Oi Vítor, infelizmente só tem os cacos! :freaking:

Pontas e pedaços desconexos. Estou esperando o fibrero refazer.

Citação:

---

Postado originalmente por uxio69

Oi Vítor, infelizmente só tem os cacos! :freaking:

Pontas e pedaços desconexos. Estou esperando o fibrero refazer.

---

Você ainda vai usar-los no galego?
Teria como eu tirar um molde?
Pois pretendo usar um desse no laranja mecânica também

Magnaflux é... Olhe no Google. Rssss
vitor, o Marcel de BH vende alargadores em plástico injetado. Procure aqui no fórum. É mais feio se visto de perto mas com as vantagens da flexibilidade.
Uxio, antigamente as grandes construções em metal eram arrebitadas e por isso de montagem complexa e limitada. Como fazer curvas, por exemplo? Imagine fazer sua peça com rebite?
um bom soldador fará uma " solda de raiz" e virá preenchendo até o final. Faça isso com uma solda tig que ainda vai ficar bonito de querer mostrar.
não é difícil.

Citação:

---

Postado originalmente por uxio69

Guilhermão,

Agradeço o post e sua preocupação. Serviu de alerta. :palmas:

O espaçador anterior, de alumínio, não tava aguentando e trincavam.

O meca anterior tem experiência de torno, ficou de fazer de aço maciço, porém até hj espero.

Assim, partir pra esse de aço já pronto.

Como vc alerta quanto à solda, vou pedir ao meca e o caldereiro (é como ele chama o Soldador), pra olhar detalhamente a solda.

Obrigadão! :concordo:

---

UXIO

O MARCÃO mandou bem qdo cita que a solda revolucionou o mundo , SÓ QUE : Na prática existem muitos CALDEIREIROS meia boca , no meu caso como foi feito o meu alargador é que deu problema , ou seja : ele cortou um cano de aço de espessura de uns 6mm de parede com 3cm de largura e fez um rebaixo de 3mm e neste rebaixo ele encaixou o disco de 8mm e ficou faceando o tubo e soldou , ele não fez o encaixe em V nesta união para preencher de solda , ele só soldou por fora e passou no torno para retirar o calombo da solda , OU SEJA : ELE RETIROU QUASE TODA A SOLDA NO TORNO e o disco ficou preso no cano por poucas rebarbas de solda e com o uso estaspequenas rebarbas de solda soltou e o disco soltou do cano e a roda caiu . Não sei se me fiz entender .

Neste seu alargador pela foto não da para ver como foi feito a solda e nem vc terá condições de saber pois ele esta acabado e pintado , mas o procedimento de fazer um alargador oco não foge disto que citei acima e me da arrepios em pensar o que passei e não quero que nenhum de vcs passem pela mesma coisa .

Numa solda de boa qualidade tem que ter espaço entre as duas peças para que a solda preencha espaço entre as duas partes a serem soldadas para que fique garantido o serviço de solda , no meu caso ele juntou duas peças e soldou por cima e colocou no torno para dar acabamento e com isto retirou a solda que ele fez e eu quase morri por isto .

Espero ter conseguido esclarecer o que foi feito no meu alargador .

Citação:

---

Postado originalmente por Victor Sulz

Você ainda vai usar-los no galego?
Teria como eu tirar um molde?
Pois pretendo usar um desse no laranja mecânica também

---

Ainda pretendo usá-los, pois deixam o Galego mais bruto. Porém preciso arranjar uma forma de prendê-los de uma maneira que possibilite retirar com facilidade em trilhas com porteiras estreitas. Ainda não sei como fazer isso. :semideia

Tem como tirar um molde sim. Deixa passar o São João que marcamos ok?

Citação:

---

Postado originalmente por Marcus Brandão

Magnaflux é... Olhe no Google. Rssss

---

Pois é, fui gulgar o que é Magnaflux, e achei referências a uma empresa de soluções completas para ensaios não destrutivos :confused:. Como a oficina fica próxima ao Pólo Petroquímico de Camaçari, talvez o meca saiba algo desse magnaflux. Aguarde os próximos capítulos! :mrgreen:

Citação:

---

Postado originalmente por Marcus Brandão

Uxio, antigamente as grandes construções em metal eram arrebitadas e por isso de montagem complexa e limitada. Como fazer curvas, por exemplo? Imagine fazer sua peça com rebite?
um bom soldador fará uma " solda de raiz" e virá preenchendo até o final. Faça isso com uma solda tig que ainda vai ficar bonito de querer mostrar.
não é difícil.

---

Putz, se vc tivesse apenas dito que um soldador poderia fazer isso, eu escalaria meu amigo CJ.
Mas como vc disse que tem que ser um bom soldador, aí complicou! :mrgreen:
Vou conversar com o caldereiro.

Citação:

---

Postado originalmente por guilhermeabreu

UXIO

O MARCÃO mandou bem qdo cita que a solda revolucionou o mundo , SÓ QUE : Na prática existem muitos CALDEIREIROS meia boca , no meu caso como foi feito o meu alargador é que deu problema , ou seja : ele cortou um cano de aço de espessura de uns 6mm de parede com 3cm de largura e fez um rebaixo de 3mm e neste rebaixo ele encaixou o disco de 8mm e ficou faceando o tubo e soldou , ele não fez o encaixe em V nesta união para preencher de solda , ele só soldou por fora e passou no torno para retirar o calombo da solda , OU SEJA : ELE RETIROU QUASE TODA A SOLDA NO TORNO e o disco ficou preso no cano por poucas rebarbas de solda e com o uso estaspequenas rebarbas de solda soltou e o disco soltou do cano e a roda caiu . Não sei se me fiz entender .

Neste seu alargador pela foto não da para ver como foi feito a solda e nem vc terá condições de saber pois ele esta acabado e pintado , mas o procedimento de fazer um alargador oco não foge disto que citei acima e me da arrepios em pensar o que passei e não quero que nenhum de vcs passem pela mesma coisa .

Numa solda de boa qualidade tem que ter espaço entre as duas peças para que a solda preencha espaço entre as duas partes a serem soldadas para que fique garantido o serviço de solda , no meu caso ele juntou duas peças e soldou por cima e colocou no torno para dar acabamento e com isto retirou a solda que ele fez e eu quase morri por isto .

Espero ter conseguido esclarecer o que foi feito no meu alargador .

---

Guilherme,

Só tenho a agradecer a preocupação de vcs com esse assunto. :concordo:

Antes de instalar esses alargadores, vou conversar com o meca e o caldereiro, que segundo o meca, tem muita experiência e conhecimento.

Tirei mais algumas fotos pra te mostrar com mais detalhes.

Essa é do outro lado do alargador:

Anexo 467569

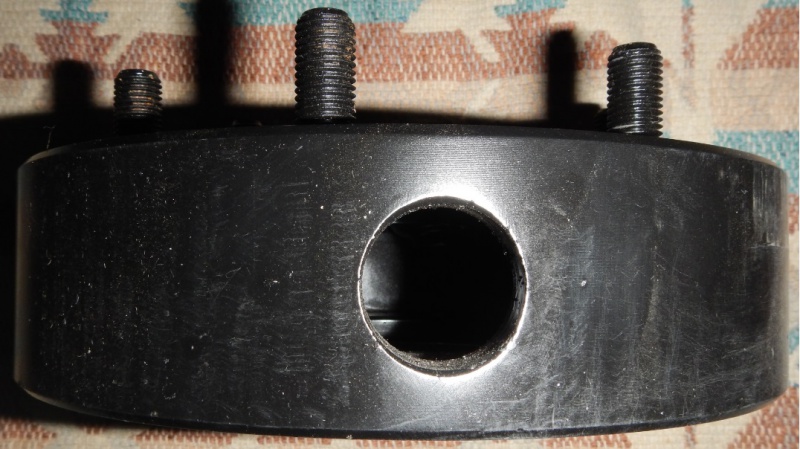

Lateral do alargador

Anexo 467570

Outra foto da lateral

Anexo 467571

E mais outra da lateral

Anexo 467572
