Molas para SW4.

[GALEGUITO]

Tweet

Bom dia, meninos e meninas.
Aí vão as fotos e medidas das molas dianteiras da SW4 2006 em diante.

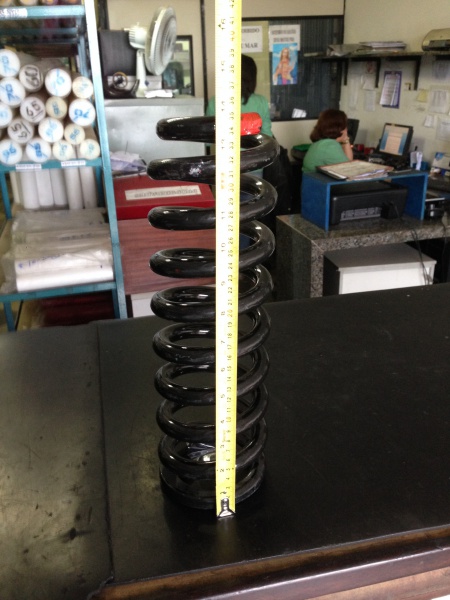

10 ELOS

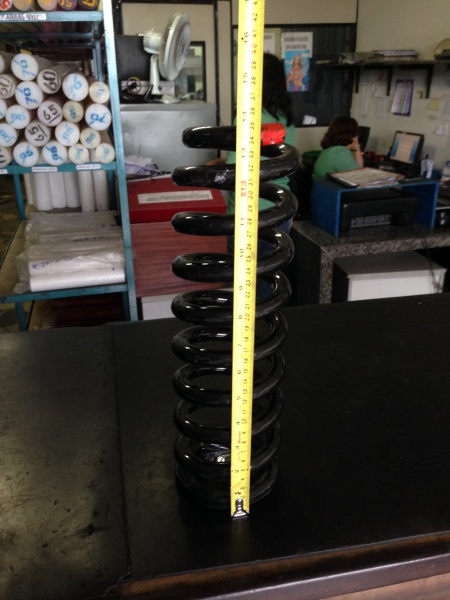

ALTURA 350,00mm

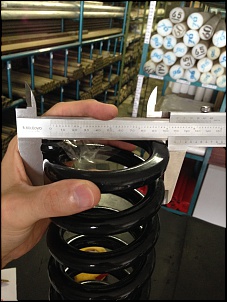

DIÂMETRO EXTERNO ELO MAIOR 110,00mm


DIÂMETRO EXTERNO ELO MAIOR 110,00mm

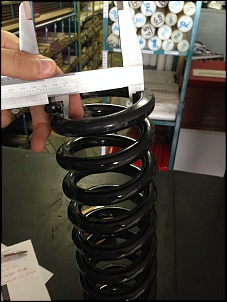

DIÂMETRO INTERNO ELO MAIOR 75,00mm

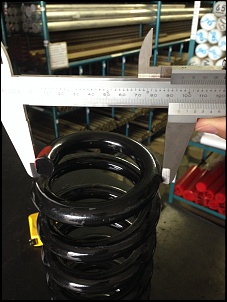

DIÂMETRO EXTERNO ELO MENOR 97,00mm


DIÂMETRO INTERNO ELO MENOR 65,00mm


DIÂMETRO INTERNO ELO MENOR 65,00mm

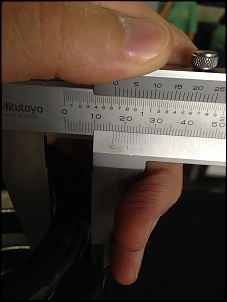

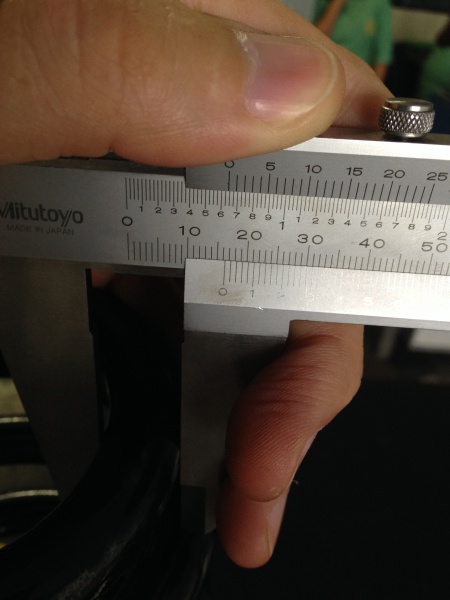

FIO DE MOLA 16,00mm

[DeMelo]

Bom dia, meninos e meninas.
Aí vão as fotos e medidas das molas dianteiras da SW4 2006 em diante.

10 ELOS


ALTURA 350,00mm


DIÂMETRO EXTERNO ELO MAIOR 110,00mm


DIÂMETRO EXTERNO ELO MAIOR 110,00mm


DIÂMETRO INTERNO ELO MAIOR 75,00mm


DIÂMETRO EXTERNO ELO MENOR 97,00mm


DIÂMETRO INTERNO ELO MENOR 65,00mm


DIÂMETRO INTERNO ELO MENOR 65,00mm


FIO DE MOLA 16,00mm

Valeu Galeguito, bem detalhado mesmo!!!!!!!!!!!

[GALEGUITO]

Molas traseiras:

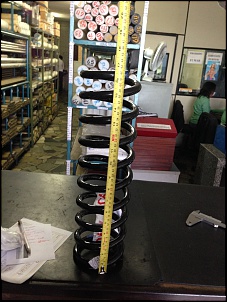

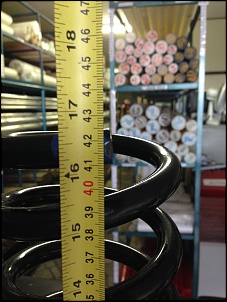

ALTURA 425,00mm


ALTURA 425,00mm

[guilhermeabreu]

Molas traseiras:

ALTURA 425,00mm


ALTURA 425,00mm

GALEGUITO

Muito obrigado mais uma vez pela colaboração .

Lembrando que nas mediada que eu coloquei , no comprimento fi de 430mm foi a medida que tinha na minha 2008 , o número de elos eu aumentei 01 elo porque eu engrossei o fio e que para não ficasse muito dura usei deste artifício de aumentar um elo a mais , qto ao último elo ser um pouco menor na mola da 2008 não era assim tinham todos os elos com memso diâmetro , agora terei que adicionar este modelo na minha tabela com este último elo menor e se vc observaram ela tem um lado fechadodo e retificado ( o lado maior que fica para cima ) e outro ( o menor que fica para baixo ) aberto ( ou seja não fechado e nem retificado )

[GALEGUITO]

Coloquei somente a informação da altura da mola traseira apenas para comparativo entre o que foi medido pelo Dr. Guilherme e uma mola nova, sem uso, sem cansaço e sem vícios.

Não coloquei as outras informações sobre as molas traseiras porque já foram feitas com maestria pelo amigo Guilherme Abreu.

Apreciem sem moderação.


MOLA DIANTEIRA À ESQUERDA e MOLA TRASEIRA À DIREITA.

[GALEGUITO]

Dr. Guilherme, foi tanta empolgação com as molas que esqueci do detalhe das extremidades.


Reiterando o amigo, sem ressalvas:

Extremidade RETIFICADA E FECHADA NO ELO MAIOR DE AMBAS AS MOLAS (DIANTEIRAS E TRASEIRAS)


Extremidade com ELO ABERTO NO ELO MENOR DE AMBAS AS MOLAS (DIANTEIRAS E TRASEIRAS)

[GALEGUITO]

Dr. Guilherme, sem querer abusar da sua paciência, poderia colocar fotos da sua SW4 2011 com as molas novas?

[guilhermeabreu]

Dr. Guilherme, sem querer abusar da sua paciência, poderia colocar fotos da sua SW4 2011 com as molas novas?

GALEGUITO


Como havia relatado anteriormente e tem muitas informações aqui e vc não deve ter lido , esta SW4 2011 que comprei agora esta bem de molas ou seja ela não esta socando ainda , acho que por ter apenas 48.000km , comprei com 43.000km e por ter 7 lugares as molas delas devem ter outra têmpera pois ainda estão boas , não precisei de trocar por enquanto .

Abraço

[Ivanildo50]

Boa tarde! Tenho uma Sw4 2011 e estou me familiarizando com o fórum, estou gostando das informações, obrigado pela atenção.

[Ivanildo50]

Boa tarde! Tenho uma Sw4 2011 e estou me familiarizando com o fórum, estou gostando das informações, obrigado pela atenção.

Sei que o lugar é errado, existe algum grupo formado para passeios 4x4 no RJ?

[guilhermeabreu]

Sei que o lugar é errado, existe algum grupo formado para passeios 4x4 no RJ?

IVANILDO50

Seja muito bem vindo fique a vontade aqui é a sua casa , mas aqui no forum tem a página de EVENTOS , vc vai ver lá tem o grupo V.Q.Q ( VAI QUEM QUER ) eles encontram-se com frequencia e combinam passeios , da uma olhada lá que vc vai achar o que quer .

Abraço

[calhiandro]

Também faz pouco tempo que coloquei os kayaba. Por enquanto está tudo em ordem.
