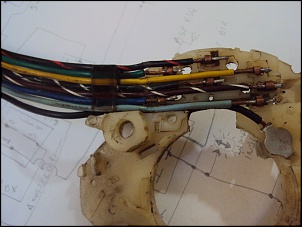

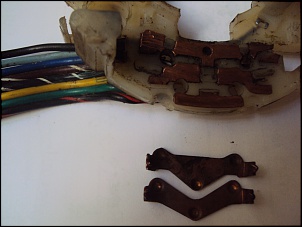

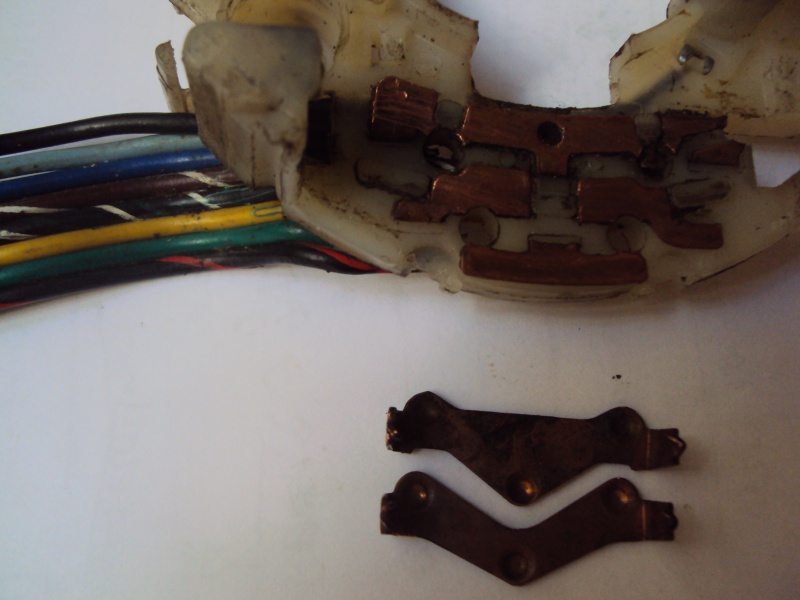

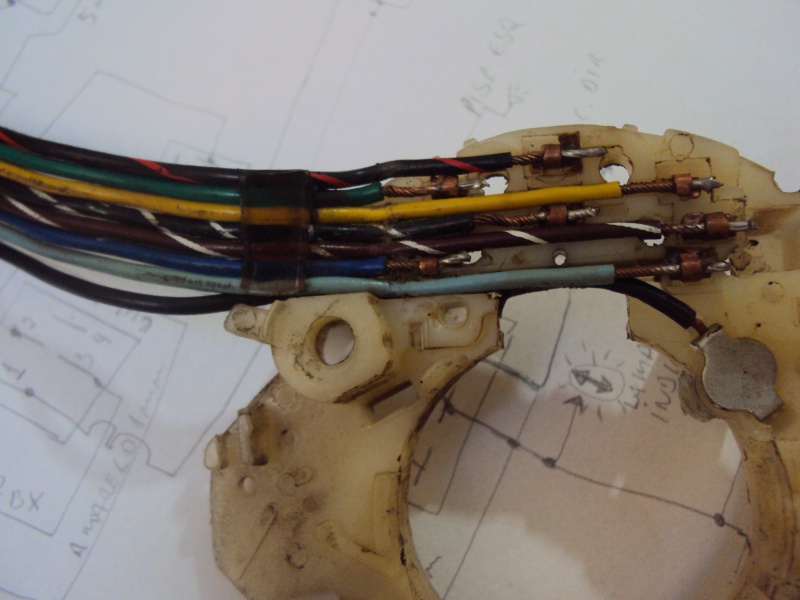

pelo q lembro acho q sua chave de seta ta quebrada

Também acho que sim. Depois compro outra. Kd vc ainda tem o tanque plástico que nao serviu na xaropinha?

[4X4GARAGE]

Também acho que sim. Depois compro outra. Kd vc ainda tem o tanque plástico que nao serviu na xaropinha?

tenho nada,vendi no Rn para um medico muito gente boa!faz um com chapa galvanizada omi,vai durar facil facil uns 10 anos

[]s

[vavarusso]

tenho nada,vendi no Rn para um medico muito gente boa!faz um com chapa galvanizada omi,vai durar facil facil uns 10 anos

[]s

Nao tinha pensado nisso. Tá muito caro um da CLA com o frete.

[juleymar73]

Nao tinha pensado nisso. Tá muito caro um da CLA com o frete.

Ola Vava , tem que fica de olho no site deles , semana passada caiu na promoçao o tanque la R$ 230,00 o que põe embaixo ,e eu comprei la meses atras um mque vai no lugar do original ( embaixo do banco ) por R$ 200,00 com o bocal e cash tank , semdo que u original de lata emferrujador e R$ 280,00.

abraço .

[vavarusso]

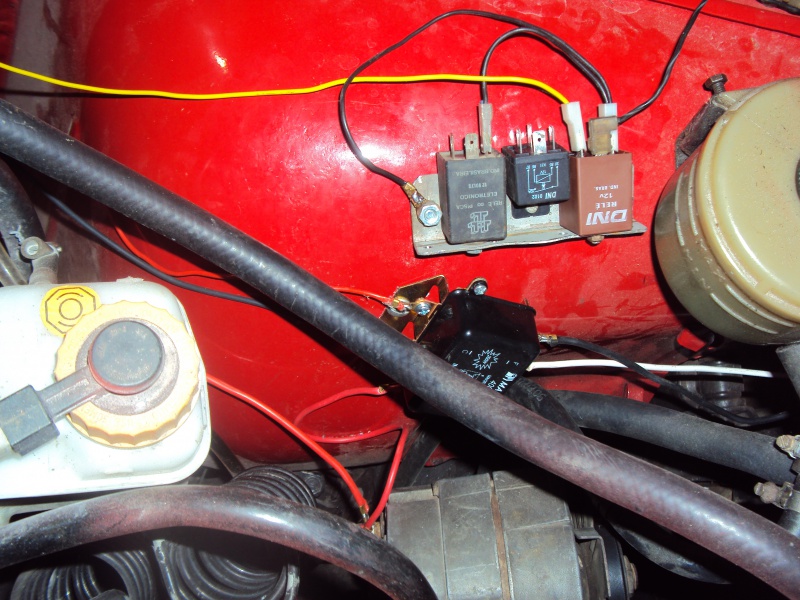

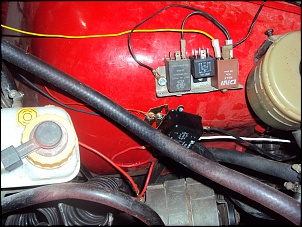

Marinheiro de 1ª viagem eu sou....Estudei o esquema da instalação da buzina e comprei um relé, hoje comprei um par de buzina e o esquema que veio nao usa nada de relé. Vieram dois esquemas, um pra acionamento positivo e outro para negativo. Agora nao sei como fazer a ligação para coluna do opala já que lá tem apenas um fio... A buzina é a VTO135.

[Pablo.pinto2007]

Marinheiro de 1ª viagem eu sou....Estudei o esquema da instalação da buzina e comprei um relé, hoje comprei um par de buzina e o esquema que veio nao usa nada de relé. Vieram dois esquemas, um pra acionamento positivo e outro para negativo. Agora nao sei como fazer a ligação para coluna do opala já que lá tem apenas um fio... A buzina é a VTO135.

Isso é usado exatamente devido a problemática de fios de contato para buzina devido o giro do volante, então para dar menos problemas fizeram essa saída de ligar a buzina em terra, ou negativo... isso só vai influenciar na ligação do relé. Então se vc comprou um relé de buzina com 4 terminais, esses devem ser... positivo bobina, negativo bobina, positivo bateria (força), e saída desse positivo, quando a bobina é energizada (relé comum mesmo)... então ficou fácil, é só fazer as ligações, essa de negativo direto é quando não se usa relé, por isso o esquema de ligação com o negativo e positivo também.

Espero que consiga visualizar o que disse, senão... manda um alô!!!

Abração Vavá!!! Vamos ver quem vai sair primeiro... o meu ou o seu... e eu acho que vc está na frente...

Pablo!!!

[vavarusso]

Isso é usado exatamente devido a problemática de fios de contato para buzina devido o giro do volante, então para dar menos problemas fizeram essa saída de ligar a buzina em terra, ou negativo... isso só vai influenciar na ligação do relé. Então se vc comprou um relé de buzina com 4 terminais, esses devem ser... positivo bobina, negativo bobina, positivo bateria (força), e saída desse positivo, quando a bobina é energizada (relé comum mesmo)... então ficou fácil, é só fazer as ligações, essa de negativo direto é quando não se usa relé, por isso o esquema de ligação com o negativo e positivo também.

Espero que consiga visualizar o que disse, senão... manda um alô!!!

Abração Vavá!!! Vamos ver quem vai sair primeiro... o meu ou o seu... e eu acho que vc está na frente...

Pablo!!!

Valeu meu amigo. Tô doido pra sair por aí nessa máquina e vamos ver quem parte primeiro. Quando chegar em casa vou analisar o relé pra ver se entendi. O fio que vem dá coluna vai em que terminal do relé. Vou consultar meu Guru George Valle.
Pelo esquema que veio nelaq achei que nao ia ser preciso o uso de relé. Aterraria um terminal e no outro colocaria o comando.

Sei que a ligação do relé é assim: Pino 30, carga constante da bateria; pino 86 aterramento; pino 87 positivo da buzina; pino 85 ao volante (botao) e do volante um fio ate o positivo da cx de fusível, mais esse fio nao existe, pelo menos pra mim. (coluna do opala)

[vavarusso]

Pessoal tem vários esquemas diferentes aqui na net da ligação do relé de buzina:
(A)
pino 30 12 volts +
pino 86 12 volts +
pino 85 ao volante (quando aperta a buzinar fecha curto com a massa)
pino 87 alimenta as buzinas.
(B)
pino 30 12 volts +
pino 86 massa
pino 85 12 volts + ao volante (quando aperta a buzinar fecha curto com um positivo)
pino 87 alimenta as buzinas.
(C)
pino 30 12 volts +
pino 85 12 volts + (jumper com o pino 30)
pino 86 ao volante (quando aperta a buzinar fecha curto com a massa)
pino 87 alimenta as buzinas.

Qual o mais adequado?

[Pablo.pinto2007]

Pessoal tem vários esquemas diferentes aqui na net da ligação do relé de buzina:
(A)
pino 30 12 volts +
pino 86 12 volts +
pino 85 ao volante (quando aperta a buzinar fecha curto com a massa)
pino 87 alimenta as buzinas.
(B)
pino 30 12 volts +
pino 86 massa
pino 85 12 volts + ao volante (quando aperta a buzinar fecha curto com um positivo)
pino 87 alimenta as buzinas.
(C)
pino 30 12 volts +
pino 85 12 volts + (jumper com o pino 30)
pino 86 ao volante (quando aperta a buzinar fecha curto com a massa)
pino 87 alimenta as buzinas.

Qual o mais adequado?

Vavá, note que as ligações do relé são sempre as mesmas, 30 entrada + bateria (força)... 85 e 86 são as ligações da bobina... e 87 saída para a buzina... então no seu caso que a massa é o contato da buzina, tem que aplicar o esquema A ou C... e seja feliz!

Pablo

[vavarusso]

Vavá, note que as ligações do relé são sempre as mesmas, 30 entrada + bateria (força)... 85 e 86 são as ligações da bobina... e 87 saída para a buzina... então no seu caso que a massa é o contato da buzina, tem que aplicar o esquema A ou C... e seja feliz!

Pablo

Nao tem nada melhor que se compreender o funcionamento de algo. Agora entendo que relé é um componente que com uma pequena amperagem entre os pinos 85 e 86 liga o pino 30 ao 87 que pode ter uma grande corrente. Instalei a buzina ontem a noite. Fácil, fácil como disse meu amigo George Valle.
Sobre o tanque da CLA um dia desses estava de 230, quando fui comprá-lo já estava de 330, ai desisti. Vou ficar visitando a página deles.
Valeu Juleymar e Pablo

[POPEYE MIT]

Vavarusso, estou com meu CJ5 em fase de desmonte igual ao seu, mas por mais que eu idolatre o meu projeto e possa "até ficar melhor" que o seu, ao mesmo tempo ele (meu projeto) nunca chegará aos pés do seu pela sua dedicação e entusiasmo. Muitos e muitos parabéns pela sua dedicação e a todos os foristas com dicas que não se consegue medir. Me ajoelho e tiro meu chapéu prara vc. Parabéns mesmo

[vavarusso]

Vavarusso, estou com meu CJ5 em fase de desmonte igual ao seu, mas por mais que eu idolatre o meu projeto e possa "até ficar melhor" que o seu, ao mesmo tempo ele (meu projeto) nunca chegará aos pés do seu pela sua dedicação e entusiasmo. Muitos e muitos parabéns pela sua dedicação e a todos os foristas com dicas que não se consegue medir. Me ajoelho e tiro meu chapéu prara vc. Parabéns mesmo

Popeye fico muito agradecido com suas palavras e digo a vc que devo em muito aos colegas aqui do fórum que sempre estiveram dispostos a ajudar. sobre minha dedicação, é verdade me dediquei muito. Muito obrigado.
E o seu projeto pode sim ficar melhor que o meu.
