Boa Flavio !!!!
Cara estou enfrentando um probleminha com a susp dianteira, sem a barra da direção a roda sobe e desse sem alterar nada, camber zerado, mas quando coloco a barra de direção ao movimentar a balança para cima e parA BAIXO ela altera a convergencia,

Olá, aí que o bicho pega, se vc usar uma caixa de Pampa, instalar na mesma posição não acontece isso...hehe, vai precisar recalcular a posição com essa caixa aí..., abraço.

[mali9ski]

Olá, aí que o bicho pega, se vc usar uma caixa de Pampa, instalar na mesma posição não acontece isso...hehe, vai precisar recalcular a posição com essa caixa aí..., abraço.

A parte mais tensa do projeto foi a direçao para nós....

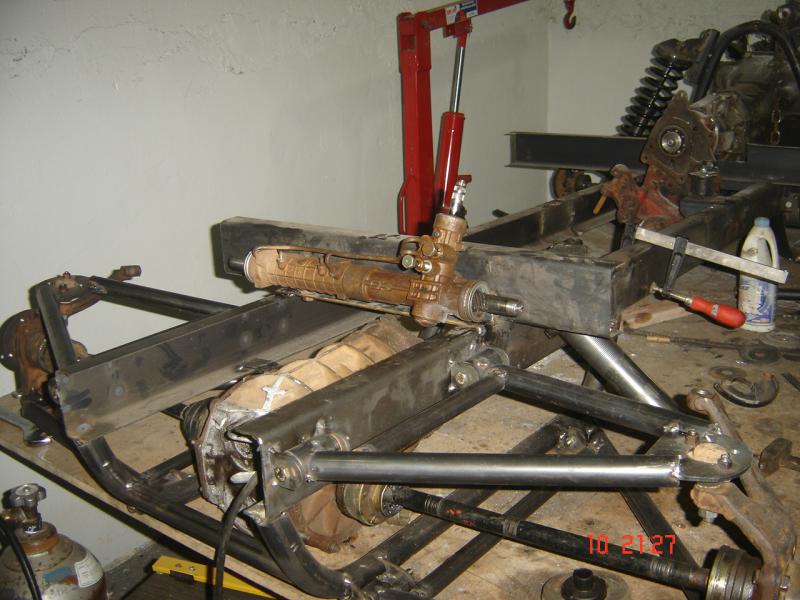

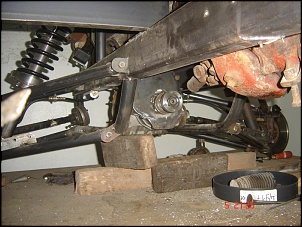

tivemos que fazer o braços partindo junto com a junção das bandejas e acertar a altura da caixa de direção na raça, para não variar, como usavamos a caixa de direção do monza tivemos que fazer um mancau....

boa sorte amigo valew

[Flávio Cadore]

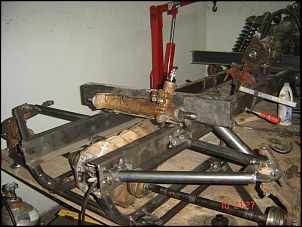

Nesta foto que o FC postou dá pra ver fácil o que tem que fazer...com as bandejas na horizontal, instalando a barra de direção esta tem que ficar paralela à balança, com isto pode-se ver a altura em que deve ficar a caixa de direção...e no caso do Corcel o comprimento da barra vai ser um pouco mais curto do que a bandeja superior...entenderam?

eu também estou enfrentando algo parecido, uso o setor do monza.

a minha quando eu começo a subir a suspensão a roda abre um pouco e fica esse pouco aberta até quando ela quase termina o curso pra cima dai ela fecha esse pouco de novo voltando a posição original.

já tinha feito outro duplo A mais com outra manga de eixo e não tinha acontecido isto.

Flávio tens alguma sugestão?

Abraços.

[vandoartur]

fc. voce consegue abaixar mais a caixa de direçao ,mesmo que pra isso tem que fazer 2 entrada no chassis?
outra teria que colocar o pivo de direçao na mesma direçao do pivo da suspensao, o terminal teria que ficar no mesmo tamanho da barra da suspesao e no mesmo angulo .porque a suspensao trabalha bastante.nao sei se voce me entendeu?

[fc racing]

Boa Vando
Acredito que resolvi, abaixei um pouco o setor e concegui outro que fosse menor o corpo dele,
pelo teste que fiz deu certo eu coloqueo a articulação do setor bem em cima da bucha de balança e fiz
a susp trabalha, parece que resolveu,
só ainda não sei qual setor hidraulico usar ele pode ter no maximo 41 cm entre as pontas sem as barras.

[Flávio Cadore]

Eu tenho algumas medidas para o projeto...o linha de centro do setor deve ficar 80 mm mais alto do que a linha de centro da bandeja e o centro de giro do terminal axial de direção deve ficar a 37,73 mm do scentro do parafuso da bandeja...

[vinijost]

Eu tenho algumas medidas para o projeto...o linha de centro do setor deve ficar 80 mm mais alto do que a linha de centro da bandeja e o centro de giro do terminal axial de direção deve ficar a 37,73 mm do scentro do parafuso da bandeja...

entendi Flavio. então eu não posso usar o setor do monza porque os braços saem do centro?

e se eu fizesse um mancal parecido com o que o mali fez?

Abraços.

[fc racing]

Flavio eu não entendi!!!!

[vinijost]

Flavio eu não entendi!!!!

No esquema do Flávio o braço axial (movel ou (articulação)) tem que estar 80mm acima da balança e 37,73mm para fora(em direção a roda) do ponto de fixação da balança superior.

entendeu?

Abraços.

Vinicius

[fc racing]

Até vo medir mas acho que esta parecido.

[Flávio Cadore]

Não compensa usar a do Monza, tem tantas outras que podem ser usadas....a do própio Corcel, Uno, Pálio, Celta, Corsa ou Fiesta...a do Uno fica super leve e é barata...dependendo da largura do chassis tem que acertar a largura da caixa de direção...depois de acertar o comprimento da barra de um lado, instala a outra do outro lado...aí vcs vão ver se precisa aumentar ou diminuir a caixa de direção.

entendi Flavio. então eu não posso usar o setor do monza porque os braços saem do centro?

e se eu fizesse um mancal parecido com o que o mali fez?

Abraços.

[vinijost]

eu até tenho a da pickup estrada se não me engano. ela usa parras axiais também, só acho que é muito comprida.

Vou ver...

Abraços.
