JAVALI em reta quase final de acabamento

Versão Imprimível

23/01/2016, 16:28
Rodrigo-ce

Que espetáculo, mecânica fina é outra coisa.
Estou na torcida para ver essa máquina em pleno funcionamento.
Falta muita coisa para esse blindado sair da oficina.
Grande abraço, acredito que em abril retomo os trabalhos da Fênix.
25/01/2016, 08:55
lucaspissinini

Citação:

Postado originalmente por Lauro Paiva

Meu carro Lucaspissinini,

Obrigado pelos icônicos comentários, kkk.
Mas o mérito eh dos RodrigoS, O o Odin da suspensão e o Donivel dessa outra obra de arte ajustando, comparando e criando esse sonho!!!!

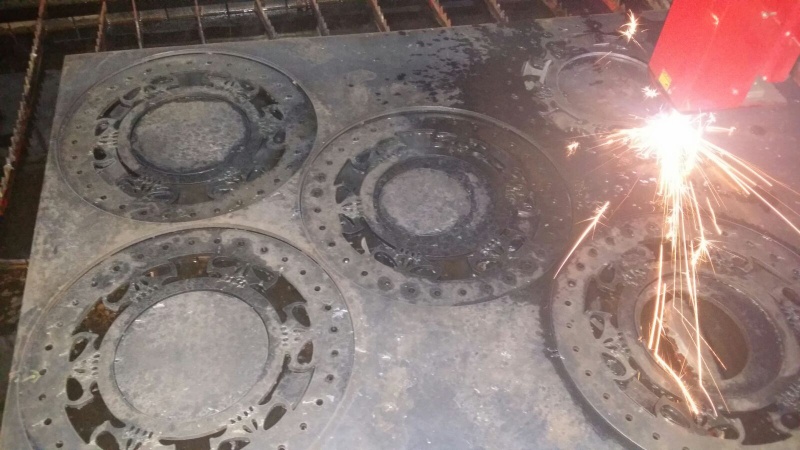

Agora temos mais um colaborador o Konds que ja cortou os bedlocks, vou postar umas fotos!!!!
Valeu!!!

Anexo 520902 Anexo 520903

Sao duas partes o bedlock, uma vai ser soldada pelo Odin nas rodas e a outra e essa com as caveiras que prende o pneu nas rodas.
Assim vai me permitir baixar bem a pressão sem destalonar os pneus.
Assim que eu tiver mais fotos eu posto.

Grande Lauro,
Está ficando um espetáculo esse porco, se eu for pra Paranavaí, vou fazer questão de passar la no Donivel pra ver!!!
Eu estou imaginando ele pronto, vai ficar algo merecedor de matéria!

Abraço!!
25/01/2016, 09:53
Lauro Paiva

2 Anexo(s)

Anexo 521032 Anexo 521033

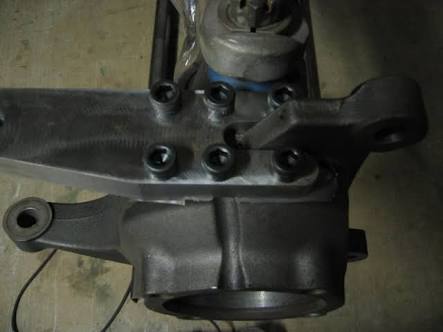

Pois eh agora a duvida eh saber se a gente coloca o histeer usinando o munhão ou mandando vir um gringo....
25/01/2016, 09:56
Lauro Paiva

1 Anexo(s)

Anexo 521034

Nao sei se da para ver direito, esse eh o munhão da Marrua AM200 ele tem uma placa para proteger a cruzeta, quero colocar essa proteção no java
25/01/2016, 09:58
Lauro Paiva

1 Anexo(s)

Anexo 521035

Definindo a posição da direção hidráulica.
25/01/2016, 10:11
Lauro Paiva

2 Anexo(s)

Grande Lucaspissinini,

Recomendo a visita no Donivel sim!!!!
Alem de ser uma pessoa nota mil, bom papo e boa pessoa todo o pessoal que trabalha la parece que foi escolhida a dedo.
Muitas obras de arte!!!!
Pode ser meio off topic... mas considerando que existem dois tipos de pessoas no mundo, kkkk
Anexo 521037
Anexo 521036
25/01/2016, 10:52
Rodrigo_Donivel

Meu Irmão.... KKkkk essa parte da caixa de direçao já mudou os planos de novo.... kkk
Vou ter q investir em adaptar outra caixa pra poder resolver os problemas q eu havia dito de posicionamento do pitman...

Citação:

Postado originalmente por Lauro Paiva

Anexo 521035

Definindo a posição da direção hidráulica.
25/01/2016, 10:56
Rodrigo_Donivel

1 Anexo(s)

Laurão o kit gringo tb é usinado...

O kit grindo que vem com a peça fundida eles somente tem a manda do lado direito.
Anexo 521038

Citação:

Postado originalmente por Lauro Paiva

Anexo 521032 Anexo 521033

Pois eh agora a duvida eh saber se a gente coloca o histeer usinando o munhão ou mandando vir um gringo....
25/01/2016, 11:11
tuna

Beleza de serviço!! Parabéns a todos os envolvidos!

[]´s
25/01/2016, 11:16
Rodrigo_Donivel

Vlw Tuna....

Galera, eu vi uma tabela do Rodrigo - CE que achei fodastica!!!!!
Aplicacao de bronze!!!
Vou colocar aqui tambem!!!!

Principais Ligas, Formatos, Características e Aplicações do Bronze

Denominação Liga
ASTM/UNS Formato Características Aplicações

Bronze Fosforoso C51000 Bobinas, Chapas,
Tiras Excelente conformabilidade a frio e limitada conformabilidade a quente. Excelente soldabilidade e brasagem. Hélices de agitadores, foles, discos de fricção,
chavetas, diafragmas, porcas e rebites, arruelas de pressão, componentes para indústrias Químicas, Têxtil e de Papel. Molas, contatos, peças para interruptores, porta-fusíveis.

Bronze Fosforoso C51100 Bobinas, Chapas,
Tiras Excelente conformabilidade a
frio e ruim conformabilidade a quente. Excelente soldabilidade e brasagem. Sinos, discos de embreagem, chavetas, conectores,
diafragmas, tirantes, molas, partes de interruptores, terminais.

Bronze Fosforoso C52100 Bobinas, Chapas,
Tiras Boa conformabilidade a frio e
ruim conformabilidade a quente. Excelente soldabilidade e brasagem. Hélices de agitadores, foles, discos de fricção, chavetas,
diafragmas, porcas e rebites, arruelas de pressão, componentes para indústrias Químicas, Têxtil e de Papel. Molas, contatos, peças para interruptores, porta-fusíveis.

Bronze
SAE 65
Bz 12
Bz 14
CuSn C90700
C90800
C91000 Buchas, Tarugos,
Barras Retangulares Dureza tenaz com boa
resistência ao desgaste, à corrosão e à fadiga superficial. Permite trabalhar com cargas específicas elevadas. Importante estarem bem lubrificadas. Engrenagens, buchas, mancais, coroas, guias
deslizantes, anéis de pistão.

Bronze
SAE 62
SAE 620
SAE 622
CuSnZn C90500
C90300
C92200 Buchas, Tarugos,
Barras Retangulares Resistente à corrosão e à
água do mar. Permite trabalhar com cargas específicas médias. Anéis de vedação, válvulas, sede de hastes, flanges e
conexões, carcaça e rotores de bombas, peças resistentes à pressão e à temperatura.

Bronze
SAE 64
SAE 66
SAE 67
CuSnPb C93700
C93500
C93800 Buchas, Tarugos,
Barras Retangulares Excelente resistência à
abrasão, corrosão, antifricção e estanques de pressão. Boa capacidade de trabalhar precariamente sem lubrificação momentânea. Buchas para prensa, sapatas, mancais, buchas para
pino de embolos, casquilhos de deslise.

Bronze
SAE 40
SAE 660
CuSnPbZn C83600
C93200 Buchas, Tarugos,
Barras Retangulares Boas propriedades de
antifricção e resistências médias. Utilizar em peças que requerem velocidade e pressão superficial moderada. Peças pequenas como mancais, buchas, casquilhos,
coroas, anéis, material hidráulico e guarnições, elementos de acoplamento.

Bronze
SAE 68-A
SAE 68-B
SAE CA-624
SAE CA-630
SAE CA-954
SAE CA-955
CuAl C95200
C95300
C62400
C63000
C95400
C95500 Buchas, Tarugos,
Barras Retangulares Excelentes propriedades
mecânicas. Resistente à vibrações, desgaste, corrosão e cavitação. Tratáveis termicamente, exigem boa lubrificação. Mancais deslizantes com cargas e choques extremamente
altos, coroas altamente solicitadas, buchas, engrenagens, assento e sede de válvulas, guias, pinhões, anéis, sapatas, peças para agitadores e ferramentas anti-faiscantes.

Bronze
SAE 430-A
SAE 430-B
SAE 43
CuZnAlMn C86200
C86300
C86500 Buchas, Tarugos, Barras Retangulares Excelente Resistência à Corrosão e excelentes propriedades de suportar cargas estáticas extremamente altas e em baixas velocidades. Indicadas para mancais e coroas muito solicitadas e componentes internos de válvulas de alta pressão, buchas, porcas para prensas, peças para cilindros hidráulicos, componentes de pontes rolantes, suportes de alta resistência.

Bronze TM-23 Buchas, Tarugos Boa conformabilidade e resistência à fadiga. Média resistência à corrosão. Excelente soldabilidade. Permite trabalhar em sistemas com lubrificação precária. Mancais, buchas, casquilhos para indústrias automotiva, sucroalcooleira e de máquinas pesadas, válvulas.

Bronze TM-620 Buchas, Tarugos Boa resistência à fadiga. Permite trabalhar com cargas específicas elevadas. Deve-se trabalhar em sistemas com lubrificação constante. Mancais, buchas, casquilhos para indústrias automotivas, sucroalcooleira e de máquinas pesadas, placas de desgastes, linhas decorativas.

25/01/2016, 21:31
Rodrigo Baratti

1 Anexo(s)

Citação:

Postado originalmente por Lauro Paiva

Anexo 521032 Anexo 521033

Pois eh agora a duvida eh saber se a gente coloca o histeer usinando o munhão ou mandando vir um gringo....

O Elmer usinou e soldou.
Tá em algum lugar no tópico do Croco.

Anexo 521065

[]'s

Denominação	Liga ASTM/UNS	Formato	Características	Aplicações
Bronze Fosforoso	C51000	Bobinas, Chapas, Tiras	Excelente conformabilidade a frio e limitada conformabilidade a quente. Excelente soldabilidade e brasagem.	Hélices de agitadores, foles, discos de fricção, chavetas, diafragmas, porcas e rebites, arruelas de pressão, componentes para indústrias Químicas, Têxtil e de Papel. Molas, contatos, peças para interruptores, porta-fusíveis.
Bronze Fosforoso	C51100	Bobinas, Chapas, Tiras	Excelente conformabilidade a frio e ruim conformabilidade a quente. Excelente soldabilidade e brasagem.	Sinos, discos de embreagem, chavetas, conectores, diafragmas, tirantes, molas, partes de interruptores, terminais.
Bronze Fosforoso	C52100	Bobinas, Chapas, Tiras	Boa conformabilidade a frio e ruim conformabilidade a quente. Excelente soldabilidade e brasagem.	Hélices de agitadores, foles, discos de fricção, chavetas, diafragmas, porcas e rebites, arruelas de pressão, componentes para indústrias Químicas, Têxtil e de Papel. Molas, contatos, peças para interruptores, porta-fusíveis.
Bronze SAE 65 Bz 12 Bz 14 CuSn	C90700 C90800 C91000	Buchas, Tarugos, Barras Retangulares	Dureza tenaz com boa resistência ao desgaste, à corrosão e à fadiga superficial. Permite trabalhar com cargas específicas elevadas. Importante estarem bem lubrificadas.	Engrenagens, buchas, mancais, coroas, guias deslizantes, anéis de pistão.
Bronze SAE 62 SAE 620 SAE 622 CuSnZn	C90500 C90300 C92200	Buchas, Tarugos, Barras Retangulares	Resistente à corrosão e à água do mar. Permite trabalhar com cargas específicas médias.	Anéis de vedação, válvulas, sede de hastes, flanges e conexões, carcaça e rotores de bombas, peças resistentes à pressão e à temperatura.
Bronze SAE 64 SAE 66 SAE 67 CuSnPb	C93700 C93500 C93800	Buchas, Tarugos, Barras Retangulares	Excelente resistência à abrasão, corrosão, antifricção e estanques de pressão. Boa capacidade de trabalhar precariamente sem lubrificação momentânea.	Buchas para prensa, sapatas, mancais, buchas para pino de embolos, casquilhos de deslise.
Bronze SAE 40 SAE 660 CuSnPbZn	C83600 C93200	Buchas, Tarugos, Barras Retangulares	Boas propriedades de antifricção e resistências médias. Utilizar em peças que requerem velocidade e pressão superficial moderada.	Peças pequenas como mancais, buchas, casquilhos, coroas, anéis, material hidráulico e guarnições, elementos de acoplamento.
Bronze SAE 68-A SAE 68-B SAE CA-624 SAE CA-630 SAE CA-954 SAE CA-955 CuAl	C95200 C95300 C62400 C63000 C95400 C95500	Buchas, Tarugos, Barras Retangulares	Excelentes propriedades mecânicas. Resistente à vibrações, desgaste, corrosão e cavitação. Tratáveis termicamente, exigem boa lubrificação.	Mancais deslizantes com cargas e choques extremamente altos, coroas altamente solicitadas, buchas, engrenagens, assento e sede de válvulas, guias, pinhões, anéis, sapatas, peças para agitadores e ferramentas anti-faiscantes.
Bronze SAE 430-A SAE 430-B SAE 43 CuZnAlMn	C86200 C86300 C86500	Buchas, Tarugos, Barras Retangulares	Excelente Resistência à Corrosão e excelentes propriedades de suportar cargas estáticas extremamente altas e em baixas velocidades.	Indicadas para mancais e coroas muito solicitadas e componentes internos de válvulas de alta pressão, buchas, porcas para prensas, peças para cilindros hidráulicos, componentes de pontes rolantes, suportes de alta resistência.
Bronze TM-23		Buchas, Tarugos	Boa conformabilidade e resistência à fadiga. Média resistência à corrosão. Excelente soldabilidade. Permite trabalhar em sistemas com lubrificação precária.	Mancais, buchas, casquilhos para indústrias automotiva, sucroalcooleira e de máquinas pesadas, válvulas.
Bronze TM-620		Buchas, Tarugos	Boa resistência à fadiga. Permite trabalhar com cargas específicas elevadas. Deve-se trabalhar em sistemas com lubrificação constante.	Mancais, buchas, casquilhos para indústrias automotivas, sucroalcooleira e de máquinas pesadas, placas de desgastes, linhas decorativas.
