Vou Turbinar a Viatura e agora?

Versão Imprimível

20/03/2013, 12:32
sandro_ventania

Citação:

Postado originalmente por mesd_lamaRS

Não Sandro, ele relata sempre graus Fahrenheit e 1200ºF são 648.89ºC.
Estou quase comprando o pirômetro do Ebay U$80,00, só tenho que ter certeza da rosca do termopar que vem com ele.
Abraço.

Ok Marcos, eu só li 1200 graus, não vi se era celsius ou fahrenheit...e como o canadá usa o celsius, deduzi assim...e como já li que os gases de escape saem com 700 a 800º, não achei disparate.
Desculpas ao Dimasi, pois nesse caso ele está correto!
20/03/2013, 12:34
sandro_ventania

Coloquei o sensor em outro lugar, agora achei um lugar atrás do motor, entre a parede corta fogo e o motor...fica bem junto da junta entre o cabeçote e os cilindros...vamos ver.
20/03/2013, 13:49
hugo.morais

Citação:

Postado originalmente por sandro_ventania

Coloquei o sensor em outro lugar, agora achei um lugar atrás do motor, entre a parede corta fogo e o motor...fica bem junto da junta entre o cabeçote e os cilindros...vamos ver.

Sandro,

Que lugar é esse e como vc conseguiu fixar o sensor lá, pois não tem muito espaço ali ....

Abraços,

Hugo
20/03/2013, 14:43
sandro_ventania

1 Anexo(s)

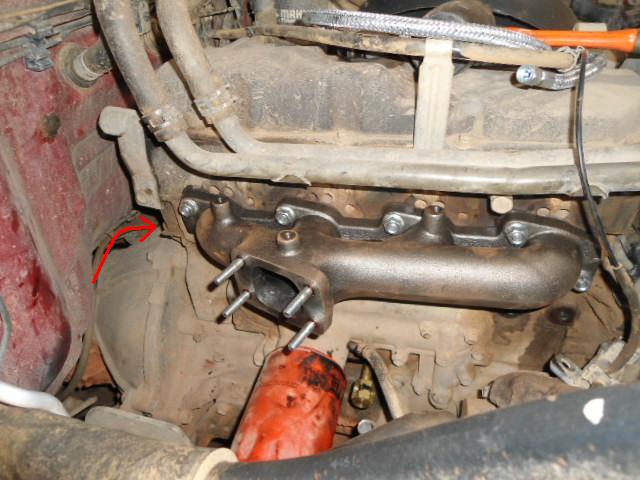

Eu achei passando a mão por trás do motor, vai tateando no lugar onde aponta a seta da foto, dá um parafuso certinho. Eu só não medi a temperatura ainda.

Anexo 401694
20/03/2013, 17:36
Ezahn

Citação:

Postado originalmente por mesd_lamaRS

Olá Ezahn, acho que não é leilão e esta em meu carrinho de compras do ebay este: Item Nº. 190286130870. Coloca na busca do ebay que chega lá, são U$61,99 + U$20,00 de frete. Mas ainda não finalizei a compra, imprimi o manual e o guia de aplicação para EGT, mas ainda estou procurando referências sobre o termo par e como instalar em meu coletor antes de finalizar.

O legal dele é que poder montado para medir pressões e temperatura de água e óleo além do pirômetro. Só que ele faz um de cada vez, mas pode-se anexar chaves para selecionar uma ou outra função. Pelo menos foi oque eu entendi ao ler o manual com meu inglês "the book is on the table".

Um abraço

É este mesmo que está no link que eu postei acima. Estudei um pouco e vi que não é leilão. Clicou comprou. E mais 20 de frete. Acho que vou comprar um deste. Ela vem com o sensor de temperatura que mede até 1000°C e estudei que isto é o suficiente. O que mais vc quer ?
20/03/2013, 17:42
Ezahn

1 Anexo(s)

Citação:

Postado originalmente por shuther4x4

Obrigado Ezahn e Sandro ventania, mas não consegui soltar o parafuso. Cara, entortei chave pito e a danada não saiu, fiquei até com medo de quebrar o parafuso!! Aí deixei para depois!!

Galera que quer turbinar a viatura: Segue o que fiz até o momento:
Retirei coletor, fiz a linha de saída de óleo e coloquei os adaptadores para a entrada de óleo. Coloquei o coletor do turbo e como teve de ser rotacionada a caixa fria da urbina para permitir a saida do óleo (a saida do oleo estava embaixo da base da wastegate) e angular a saida do ar para cima do motor pois estava voltada para o cabeçote, não ia ter como ligá-la no tubo de pressurização, surgiu um pepinão: A base da wastegate não encaixa na caixa fria (roscas sairas de lugar). Mandei um e-mail para a spa e aguardando retorno.
Outra coisa a saida do coletor da turbina (que liga a turbina ao escapamento) é demasiado virada para o motor, onde a pessoa que irá realizar a o escapamento terá de fazer uma curva de quase 90 graus para jogá-la para biaxo, sendo que se fosse fundido essa saída de outra forma, já sairia para o vão do escapamento original sem curva!!!???.
Alguns problemas com prisioneiros e um prisioneiro (desse coletor da turbina para o escapamento) que não tem espaço para a porca!!!!.

De resto na empreitada e vou dando noticias do andar da carruagem.

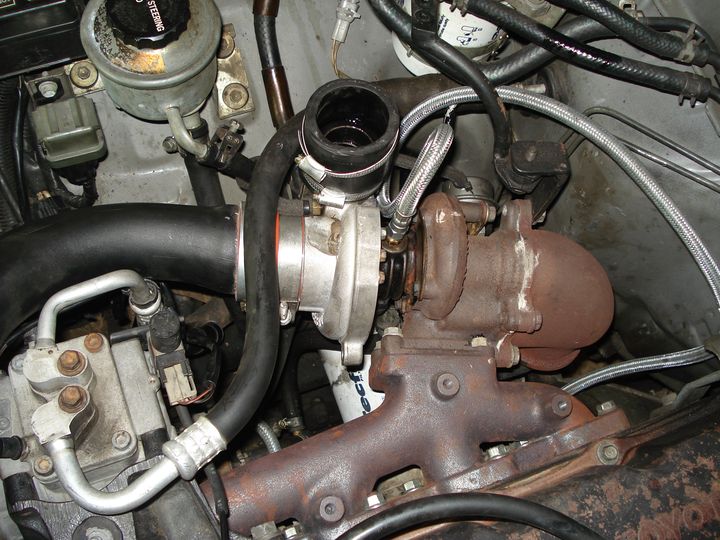

Amigos, verifiquei nas fotos em casa e vi que o coletor da minha é o mesmo deste do kit. Só que a saída do caracol quente é para baixo na minha turbina. Vai certinho pro escape. Vejam a foto.

Anexo 401715

Este cotovelo não dá para ser girado?

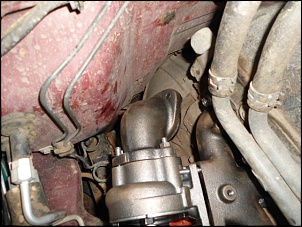

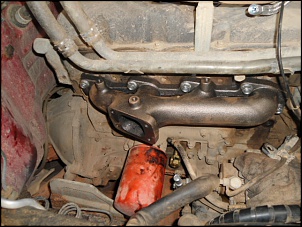

http://www.4x4brasil.com.br/forum/at...a-dsc01988.jpg http://www.4x4brasil.com.br/forum/at...a-dsc01984.jpg
20/03/2013, 19:24
mesd_lamaRS

Citação:

Postado originalmente por Ezahn

É este mesmo que está no link que eu postei acima. Estudei um pouco e vi que não é leilão. Clicou comprou. E mais 20 de frete. Acho que vou comprar um deste. Ela vem com o sensor de temperatura que mede até 1000°C e estudei que isto é o suficiente. O que mais vc quer ?

Minha dúvida é com relação ao termopar (sensor) que vai no coletor. fiquei na dúvida sobre o comprimento dele, se vai chegar dentro do coletor o suficiente. E também como ele é instalado, roscas e tal, porque na foto do ebay não esta claro. Mas já mandei uma pergunta ao vendedor hoje. É aguardar agora.
Um abraço
20/03/2013, 21:03
shuther4x4

Citação:

Postado originalmente por Ezahn

Amigos, verifiquei nas fotos em casa e vi que o coletor da minha é o mesmo deste do kit. Só que a saída do caracol quente é para baixo na minha turbina. Vai certinho pro escape. Vejam a foto.

Anexo 401715

Este cotovelo não dá para ser girado?

http://www.4x4brasil.com.br/forum/at...a-dsc01988.jpg http://www.4x4brasil.com.br/forum/at...a-dsc01984.jpg

Boa noite Ezahn,
Girar não tem como,
Se der, quando for fazer o escapamento, vou pedir para cortá-lo e soldar uma saída reta.
Vamos ver quando conseguir montar tudo,
Talvez esse fim de semana, se conseguir tirar a porca/parafuso da polia do virabrequim. Rs!
21/03/2013, 20:59
Leonardo Truccolo

Citação:

Postado originalmente por shuther4x4

Boa noite Ezahn,
Girar não tem como,
Se der, quando for fazer o escapamento, vou pedir para cortá-lo e soldar uma saída reta.
Vamos ver quando conseguir montar tudo,
Talvez esse fim de semana, se conseguir tirar a porca/parafuso da polia do virabrequim. Rs!

Cara, vou te dar uma barbada pra tirar o parafuso da polia do virabrequim, eu nunca tinha feito, fiquei meio com medo, hehehhehe, mas fiz e deu certo.

Meu irmão tem umla L200 e esses dias fomos trocar a correia dentada, quem disse que saía esse parafuso. Tentamos de td que foi jeito e nada. Liguei pra um amigo meu, que é mecânico de caminhão e camionete e ele me ensinou:

tu coloca uma chave no parafuso, uma chave cachimbo e trava ela onde tu conseguir, no chão, no chassis em qq lugar. Vai la dentro do carro e da um toque no arranque fazendo o motor girar, solta na hora, mas tem que prestar atenção na hora de travar a chave, presta atenção pro lado que vira o motor.

abs
21/03/2013, 22:26
shuther4x4

Citação:

Postado originalmente por Leonardo Truccolo

Cara, vou te dar uma barbada pra tirar o parafuso da polia do virabrequim, eu nunca tinha feito, fiquei meio com medo, hehehhehe, mas fiz e deu certo.

Meu irmão tem umla L200 e esses dias fomos trocar a correia dentada, quem disse que saía esse parafuso. Tentamos de td que foi jeito e nada. Liguei pra um amigo meu, que é mecânico de caminhão e camionete e ele me ensinou:

tu coloca uma chave no parafuso, uma chave cachimbo e trava ela onde tu conseguir, no chão, no chassis em qq lugar. Vai la dentro do carro e da um toque no arranque fazendo o motor girar, solta na hora, mas tem que prestar atenção na hora de travar a chave, presta atenção pro lado que vira o motor.

abs

Valeu pela dica Leonardo.
Vou tentar esse fim de semana.
Ai que medo!!!! Rs!
Mas já tentei de tudo e não tenho uma pneumática para facilitar.
Estava pensando em fazer uma chapa com os furos da polia para justamente ptravar ela de acordo, pois com madeira eu moí a mesma!!!
Eta coisa dura do cara...!
Att
Fábio
22/03/2013, 11:03
sandro_ventania

Citação:

Postado originalmente por sandro_ventania

Eu achei passando a mão por trás do motor, vai tateando no lugar onde aponta a seta da foto, dá um parafuso certinho. Eu só não medi a temperatura ainda.

Anexo 401694

Fiz o teste hoje...achei que agora ficou muito bom. A temperatura ficou estabilizada em 80° andando a 90km no plano...e a sensibilidade foi boa, a temperatura subiu rápido até uns 70° e depois continuou lentamente até estabilizar, certamente a partir dos 70° começou a circulação da água.
Interessante que andando a 90km e tirando o pé para uns 60km a temperatura subia uns 3° logo, facil de entender, pois diminuindo o giro a circulação de água (e óleo) diminui e o calor latente e logo irradiado.
O bom do local é que a resposta foi rápida o suficiente e trabalha dentro do range do sensor...experimentem.
22/03/2013, 11:46
Leonardo Truccolo

Citação:

Postado originalmente por shuther4x4

Valeu pela dica Leonardo.
Vou tentar esse fim de semana.
Ai que medo!!!! Rs!
Mas já tentei de tudo e não tenho uma pneumática para facilitar.
Estava pensando em fazer uma chapa com os furos da polia para justamente ptravar ela de acordo, pois com madeira eu moí a mesma!!!
Eta coisa dura do cara...!
Att
Fábio

hehehhe, da medo mesmo, mas eu fiz e funcionou.

Na L200 eu não consegui tirar com a pneumática, não tinha espaço, aí fiz dessa maneira.
Na minha SW4 eu nem lembro como tirei, mas esse parafuso é sempre ruim de tirar mesmo.

abs
