Pajero TR4 / GPS no lugar do relógio

Citação:

---

Postado originalmente por agardim

Olá Airton, caso conheça alguém que tem o aparelho faça um teste. Quem sabe por ser 06/07 ela já caiu nos primeiros lotes que sairam com a nova central. Na minha 05/05 sem chance. Testei mais de 5 hardwares diferentes e nenhum funcionou, apenas um específico para o protocolo MUT-II que é bem mais caro e com menos recursos.

---

Pode ser....pq ela já tem a frente da 07...veremos

Citação:

---

Postado originalmente por fernold2k

Seguindo o guia do nosso amigo Alexandre Carreira fiz algumas adaptações para colocar um GPS Foston FS-460DC de 4.3" no lugar do relógio.

Primeiro retirei o relógio completo, inclusive os suportes (mandei fabricar um suporte novo de metal para fixar o GPS nele e não na proteção).

Tipo assim o suporte:
Anexo 453187

Mas isso fica pra depois.

Cortei os cabos que alimentam o relógio, apenas o preto (-Terra) e o azul (+ACC). Os outros mantive intactos.

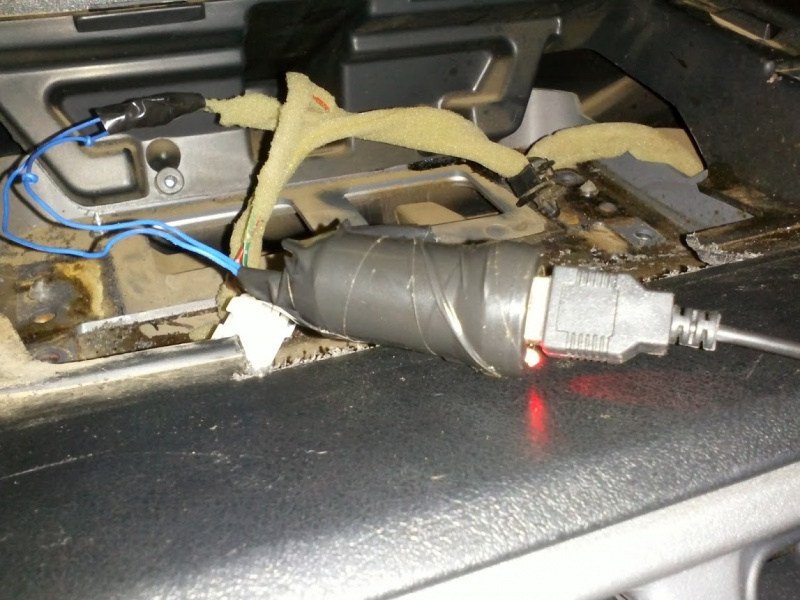

Peguei um adaptador de acendedor-USB, desmontei e soldei o +ACC na parte inferior do acendedor, e o -Terra na parte superior. Não pode inverter. A alimentação tem que ser negativo nas laterais e positivo no fundo do contrário você pode queimar seu GPS.

Anexo 453188Anexo 453189

Depois de feita a ligação isole MUITO BEM. Você não vai querer um curto-circuito. Quando chegar meu conversor adequado vou trocar.
Car Charger DC Converter Module 12V To 5V 3A 15W with USB Mounting Hole NI5L-in Car Charger from Automobiles & Motorcycles on Aliexpress.com

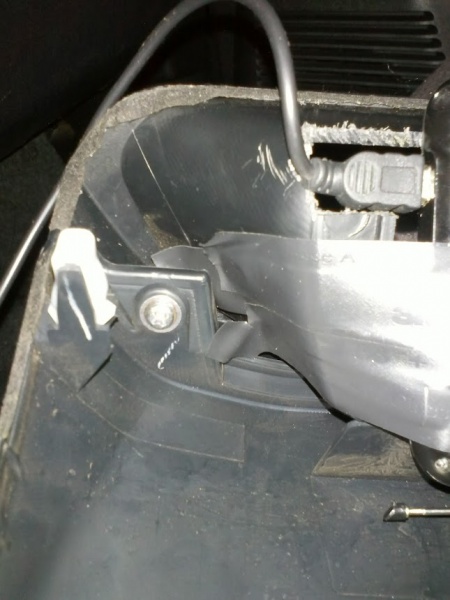

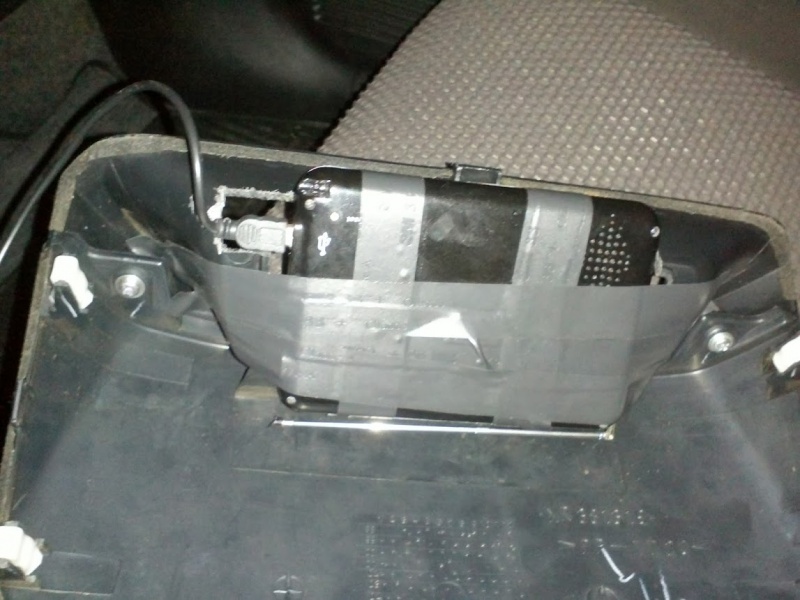

Em seguida, cortei a proteção da mesma forma que o Alexandre explicou (comprei mais duas para garantir). Acontece que o GPS dele tinha a alimentação em outro ponto e o meu tem alimentação lateral. Sendo assim tive que aumentar o corte, e vou ter que aumentar mais ainda quando chegar o meu GPS FS-470DT que tem entrada para câmera de ré, pois os dois saem na lateral.
Foi tipo isso:

Anexo 453190Anexo 453191

Depois do corte fui na internet e achei um cabo que pode ser melhor e diminuir o corte:
Anexo 453192
Wholesale Product Snapshot Product name is Left Angled 90 Degree Mini USB B Type 5pin Male to USB 2.0 Male Data Cable 0.5M U2-057-0.5M

Aqui custa 50 Dilmas no Aliexpress 4 Obamas. Claro que comprei na China.

Passei fita pra todo lado. Ficou firme. Depois de tudo montado achei que só GPS seria pouco. Procurei por um scanner automotivo tipo o Torque, só que para Windows CE (a maioria dos GPS usam este sistema). Achei o hobdrive hobDrive - OBD-II trip computer for Windows Mobile, GPS devices and carputers ? hobDrive. Muito top. Mas tem que ter um leitor de OBDII via Bluetooth. O meu comprei na China também.
Anexo 453193
Latest Version V2.1 Super Mini ELM327 Bluetooth OBD2 Scanner ELM 327 Bluetooth For Multi brands CAN BUS Supports All OBD2 Model-in Code Readers & Scan Tools from Automobiles & Motorcycles on Aliexpress.com

Só que para instalar o Hobdrive eu teria que acessar o Windows do meu GPS, aí um amigo meu me passou um programa que colocado no cartão de memória do GPS e mudando o caminho para acessar o Igo, permite que você acesse o Windows do aparelho. Tem uns links legais para aprender mais:
https://www.youtube.com/watch?v=TceTGSFF81E
Como Fazer um Menu Personalizado Para o Seu GPS Sem Colocar o Aparelho em Risco - GPS.Pezquiza.com GPS.Pezquiza.com

Deem uma olhada.

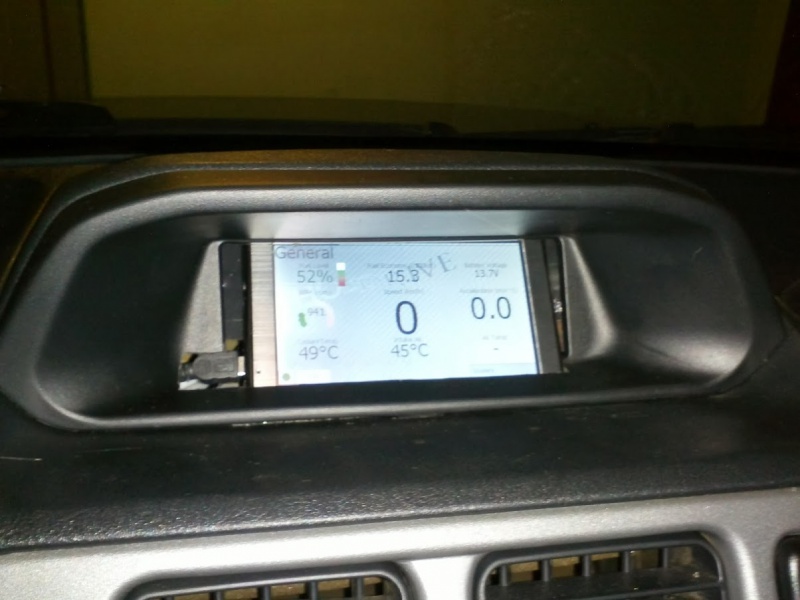

Bem, depois disso coloquei o Hobdrive nele, descobri que minha TR4 poderia fazer o controle do gasto pelo sensor MAP. O resultado foi na minha opinião muito bom.

Anexo 453194Anexo 453195Anexo 453196Anexo 453197Anexo 453198

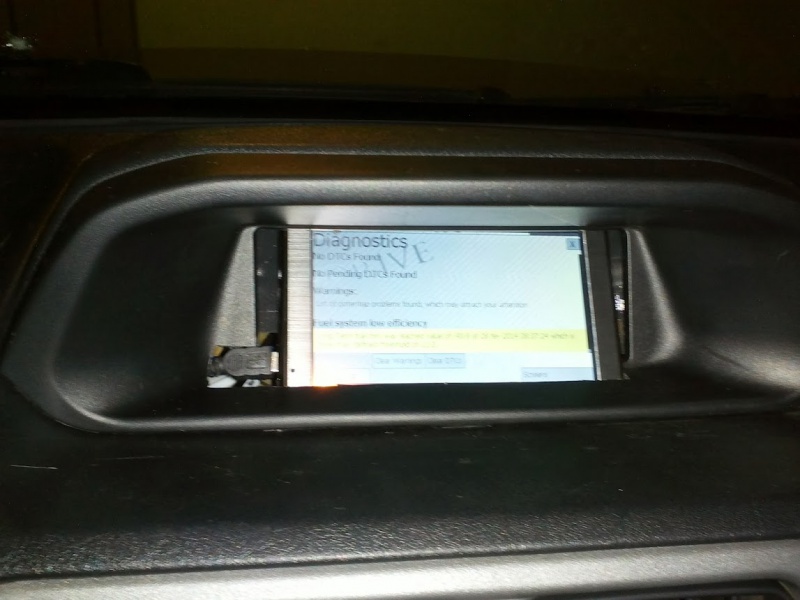

O Hobdrive marca consumo, temperatura, rotação e mais um monte de coisas, ainda faz diagnóstico.

Anexo 453199

Depois de tudo feito, agora achei a proteção maior no Japão e comprei. Vamos ver se chega e se cabe.

Anexo 453200

Abraços.

Fernando

---

Meu GPS é o o mesmo que o seu Foston 470 dc.
Não consigo fazer ele se comunicar com o adaptador OBDII. por sinal é o mesmo modelo que o suu.
Como vc fez? Qual a porta de comunicação?

Como você conseguiu fazer a configuração de comunicação do GPS com a unidade OBD II?

Estou apanhando há alguns dias e não consigo fazer o meu gps reconhecer. è um foston 470 DC.
No meu celular instalei o app torque para android e funcionou de primeira.


Att.

Mateus

Citação:

---

Postado originalmente por fernold2k

Prezados,

Venho acompanhando e postando nesse fórum já há algum tempo. É com muita satisfação que digo que está pronto.

Vejam o resultado:

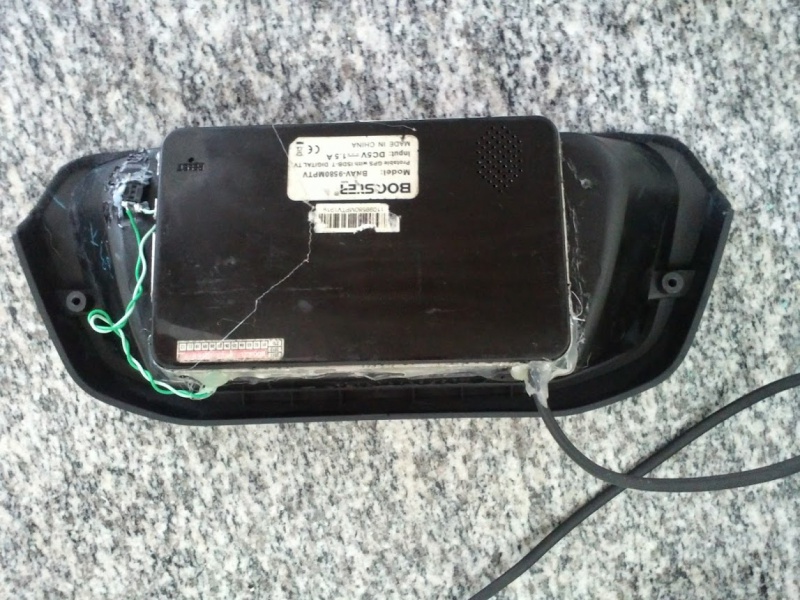

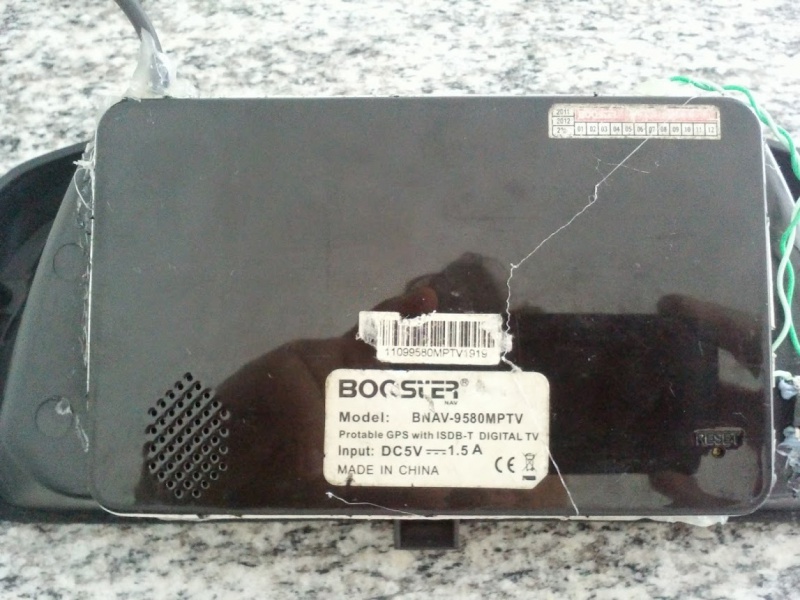

Vista posterior
Anexo 457996Anexo 457997

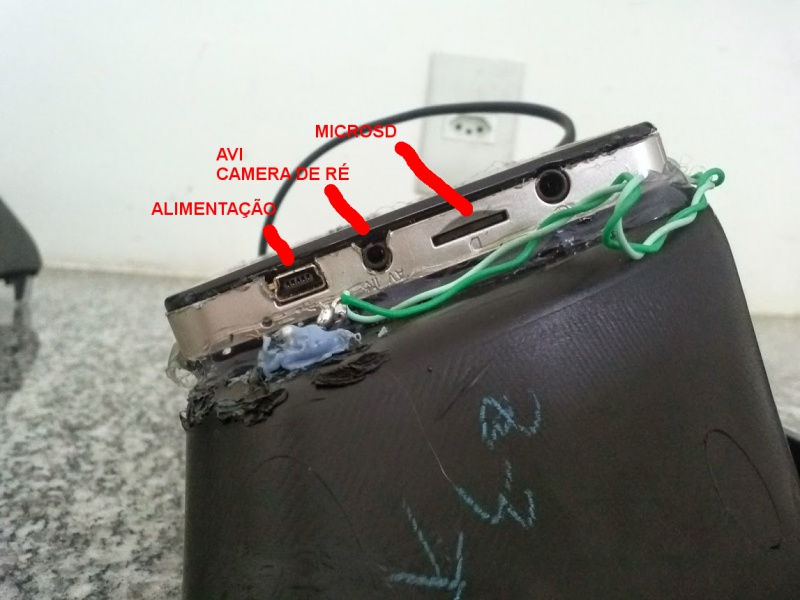

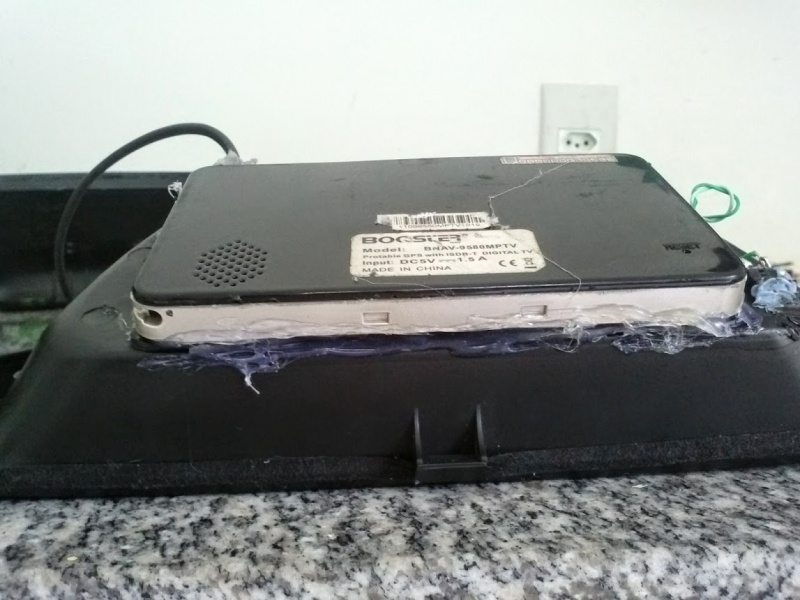

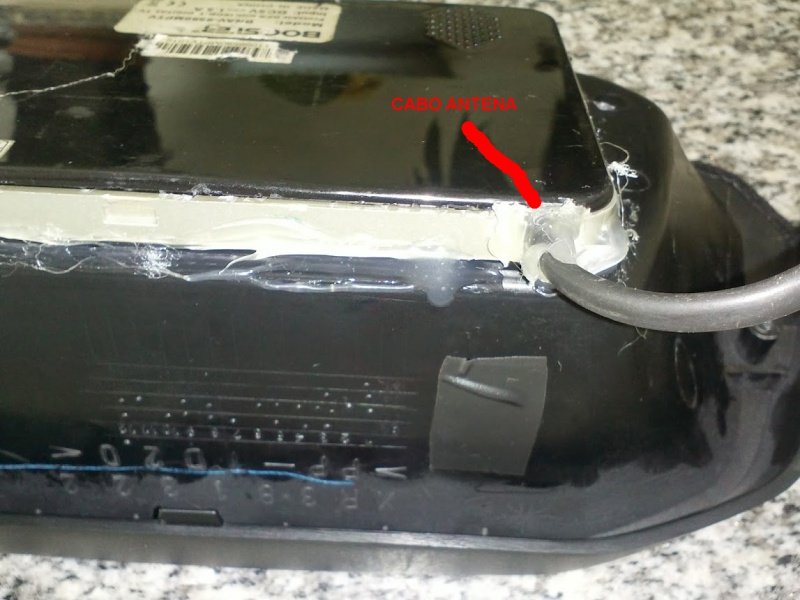

Vistas laterais
Anexo 457998Anexo 457999Anexo 458000Anexo 458001

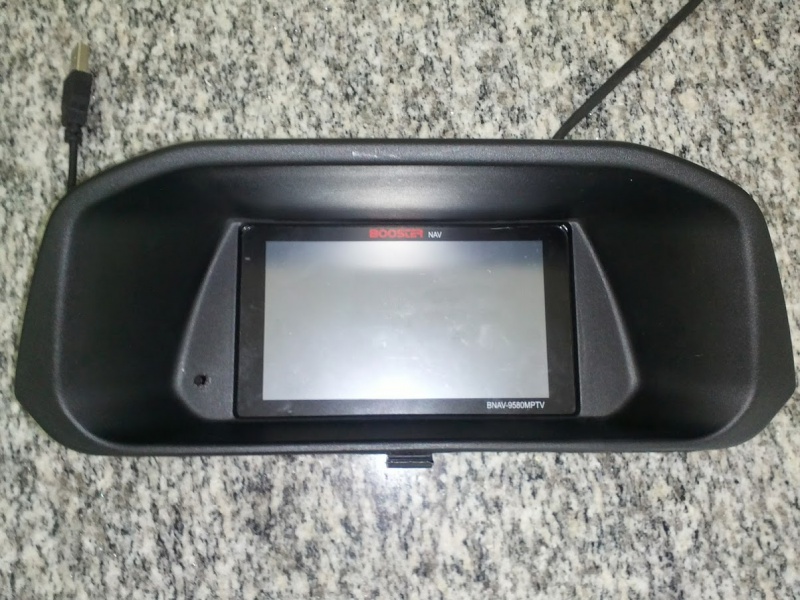

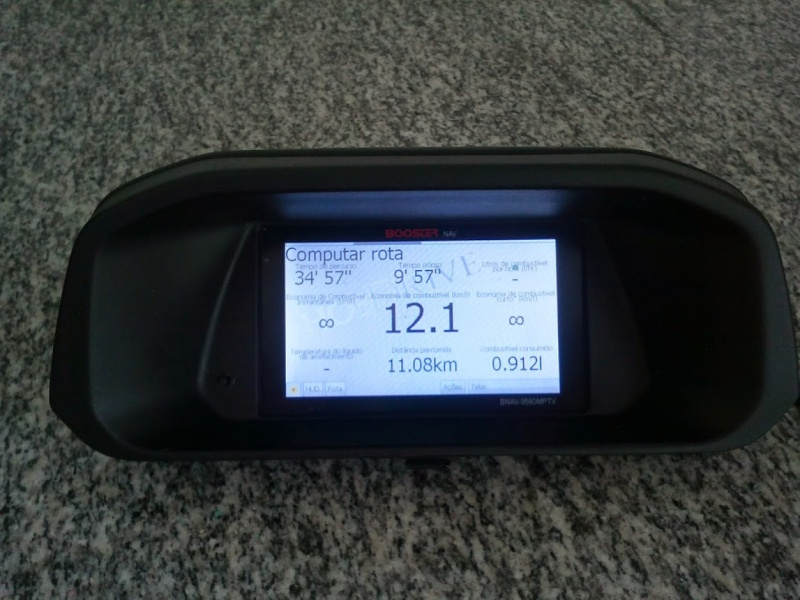

Vistas panorâmicas
Anexo 458002Anexo 458003Anexo 458004Anexo 458005

Montado na TR4
Anexo 458006Anexo 458007

Agora vamos aos itens

1 - Moldura e frente para GPS da Pajero IO japonesa

Mitsubishi MR417798 COVER, PLASTIC (MC JP) - 43.64 USD, 1 items
Mitsubishi MR789206 GARNISH (MC JP) - 40.33 USD, 1 items
Site Amayama Trading - Genuine Parts for Japan Used Imports - Amayama Trading

2 - GPS Booster BNAV-9580MPTV 5" (GPS, Bluetooth, Câmera de Ré e TV Digital)

Site Gps Booster Bnav-9580mptv Completo 5pol Tv Digital Top!!!!!! - R$ 199,99 no MercadoLivre

3 - Transformador 12Vc para 5 Vc

Site Car Charger DC Converter Module 12V To 5V 3A 15W with USB Mounting Hole NI5L-in Car Charger from Automobiles & Motorcycles on Aliexpress.com

4 - Unidade OBD-II

Site Latest Version V2.1 Super Mini ELM327 Bluetooth OBD2 Scanner ELM 327 Bluetooth For Multi brands CAN BUS Supports All OBD2 Model-in Code Readers & Scan Tools from Automobiles & Motorcycles on Aliexpress.com

5 - Câmera de ré

Site Free Shipping 170'' wide viewing angle12V Night Vision Car Rear View Camera Reverse Backup-in Rear View Camera from Automobiles & Motorcycles on Aliexpress.com

6 - Programa de escaneamento veicular Hobdrive para Windows CE

Site hobDrive - OBD-II trip computer for Windows Mobile, GPS devices and carputers ? hobDrive

7 - Chave de pulso (Botão eletrônico)

8 - Cola quente e pistola

9 - Muita pesquisa, vontade e um amigo que saiba soldar.

Abraços pessoal,

Fernando

---

Galera,

Assim como todos que acompanham esse tópico acho inútil o relógio, e consegui 2 usos pra ele!

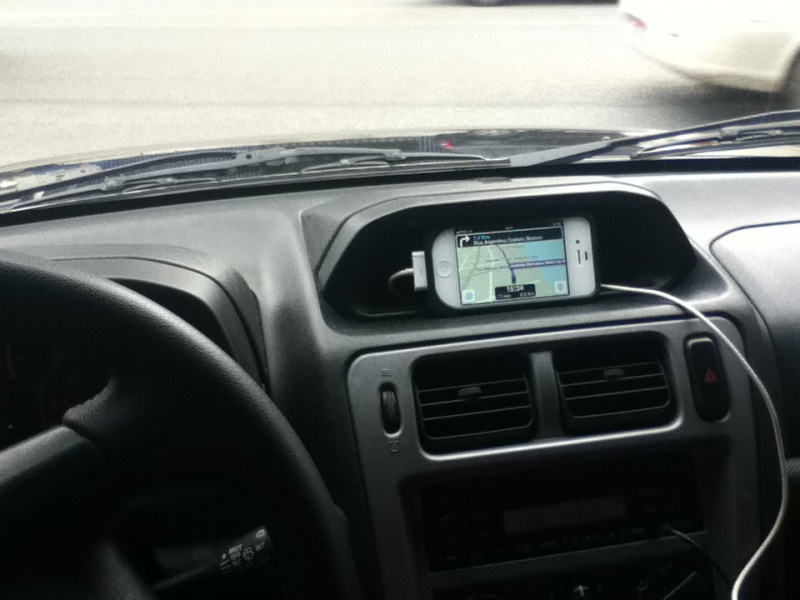

No dia a dia encaixo o iphone lá, com duas fitas eva ele fica firme, perfeito.

Anexo 465082
Anexo 465083

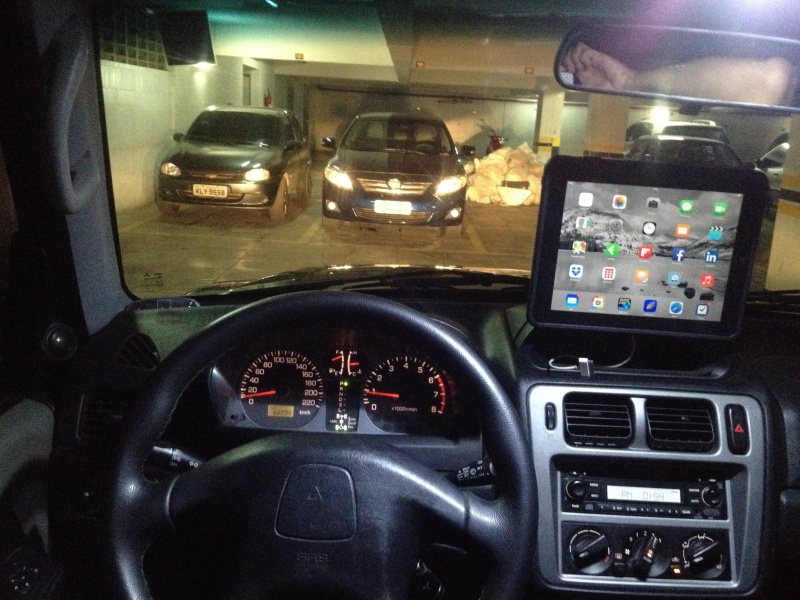

Trabalho muitas vezes fazendo levantamentos de campo, e uso o ipad como navegador, aí a solução foi criar um suporte para fixar o ipad lá no relógio também. Isso é extremamente útil em trilha também, especialmente quando estamos mapeando lugares novos.
Anexo 465084
Anexo 465086

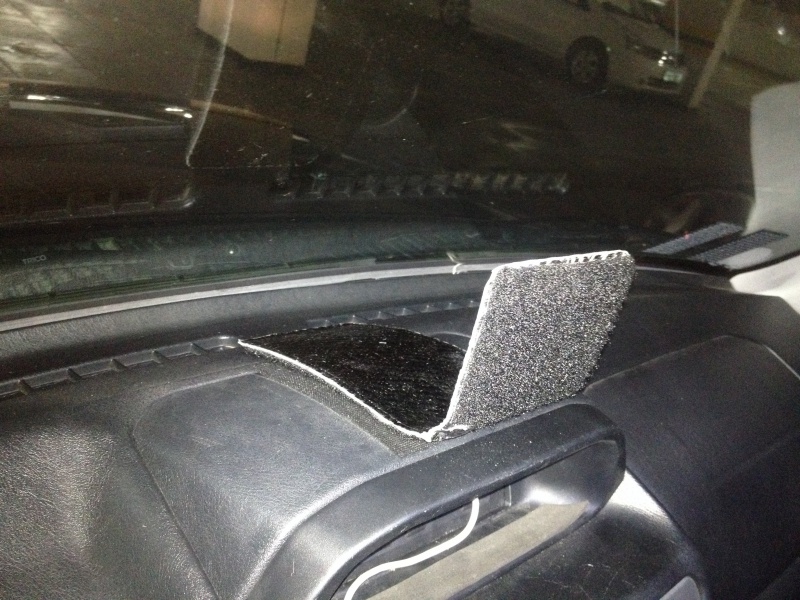

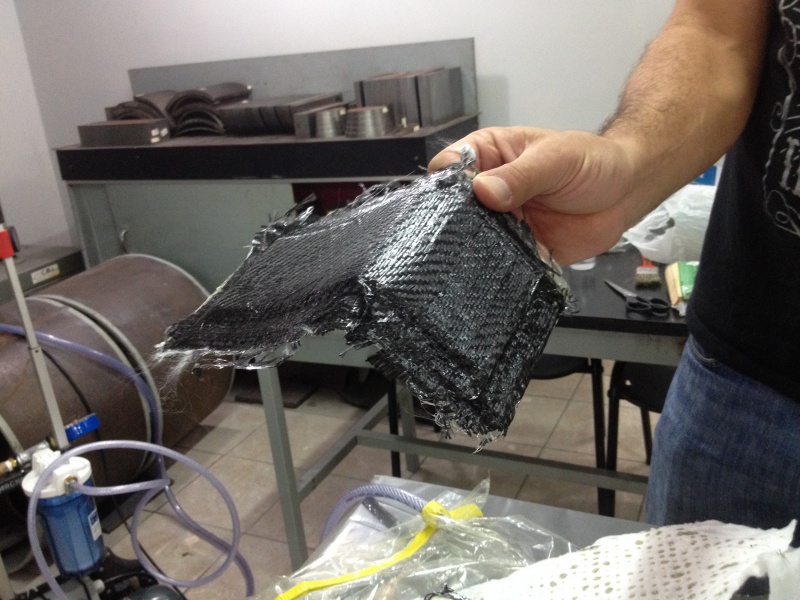

O suporte que criei é em fibra de carbono pra evitar que o ipad vibre, ele é fixado com velcro atras do relógio, e numa capa do ipad.
Anexo 465089
Anexo 465090
Como dá pra notar na ultima foto, o cabo de força vem de dentro do relógio. Utilizo a tomada do relógio para alimentar uma tomada USB escondida por dentro e atrás do relógio, assim evito fios pendurados pelo painel.

Citação:

---

Postado originalmente por nicotr4

Galera,

Assim como todos que acompanham esse tópico acho inútil o relógio, e consegui 2 usos pra ele!

No dia a dia encaixo o iphone lá, com duas fitas eva ele fica firme, perfeito.

Anexo 465082
Anexo 465083

Trabalho muitas vezes fazendo levantamentos de campo, e uso o ipad como navegador, aí a solução foi criar um suporte para fixar o ipad lá no relógio também. Isso é extremamente útil em trilha também, especialmente quando estamos mapeando lugares novos.
Anexo 465084
Anexo 465086

O suporte que criei é em fibra de carbono pra evitar que o ipad vibre, ele é fixado com velcro atras do relógio, e numa capa do ipad.
Anexo 465089
Anexo 465090
Como dá pra notar na ultima foto, o cabo de força vem de dentro do relógio. Utilizo a tomada do relógio para alimentar uma tomada USB escondida por dentro e atrás do relógio, assim evito fios pendurados pelo painel.

---

Boa....ficou um pouco grande...mas achei interessante...mandou bem

Citação:

---

Postado originalmente por AirtonLieuthier

Boa....ficou um pouco grande...mas achei interessante...mandou bem

---

Valeu Airton, é fica grande mas eu preciso de mapas grandes pro trabalho. O tamanho ideal seria um ipad mini, aí é perfeito.
Ah e valeu pelas dicas de som no outro tópico!

Citação:

---

Postado originalmente por Isaac Velasques

Sou novo aqui no 4x4 Brasil e resolvi deixar minha contribuição para substituir esse reloginho medíocre da TR4.
Anexo 457626

---

Isaac, tudo bem? Não deu pra notar na imagem se sua adaptação obriga a retirada do relogio anterior (tenho uma tr4 2008/2008 flex) e também gostaria de saber detalhes da adaptação no acendedor de cigarros. SE puder ajudar, agradeço!

Para todos os colegas, peço outra ajuda: quero ainda colocar um multimidia/gps/camera de ré mas ainda to procurando um lugar que o faça aqui em BH, inclusive a adaptação proposta pelo Isaac. Se puderem colaborar, agradeço!

Citação:

---

Postado originalmente por nicotr4

Valeu Airton, é fica grande mas eu preciso de mapas grandes pro trabalho. O tamanho ideal seria um ipad mini, aí é perfeito.
Ah e valeu pelas dicas de som no outro tópico!

---

Entendi....agora instalei a multimídia no meu Caveirão...e um pouco maior não dá problema mesmo...rss
E precisando, tamos aí.
Abração

Citação:

---

Postado originalmente por AirtonLieuthier

Olha, eu que tenho que agradecer pela sua iniciativa...pq jamais imaginaria fazer uma coisa dessas...
Habilidade pra fazer, realmente eu não tinha...mas decidi inventar e saiu essa coiseira...e digo: não é tão difícil. Poderia até tentar fazer uma outra, mais compacta e fina. O GPS é realmente uma mão na roda...e instalado no painel, fica bem mais cômodo.
Abração e valeu.

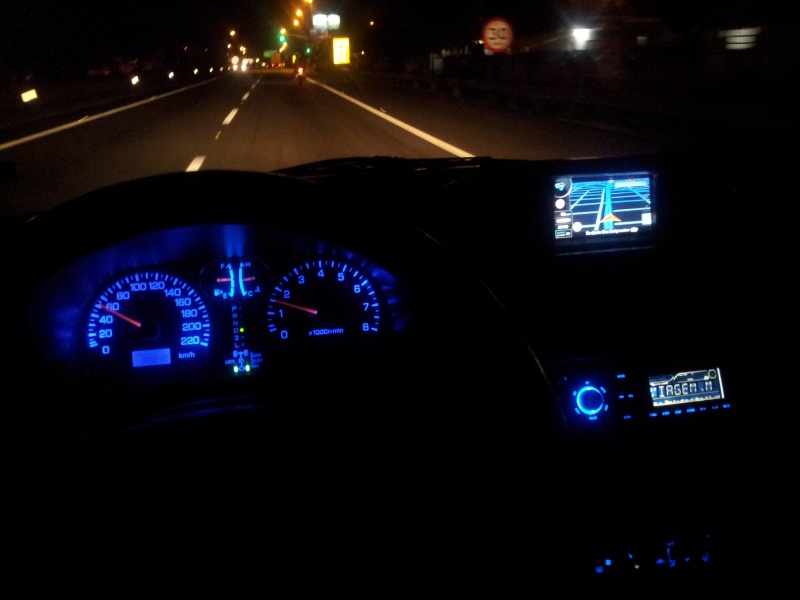

Segue uma foto do conjunto todo (painel com luzes modificadas) e o GPS instalado, em funcionamento, à noite.
Anexo 456429

---

Airton,

Qual led t10 você usou no painel da sua tr4?

Tinha quantos leds e eram os leds que ficam todos virados para frente ou aquele que fica em volta (normalmente 5 leds mínimo?

Citação:

---

Postado originalmente por BRUNOFONSECA

Airton,

Qual led t10 você usou no painel da sua tr4?

Tinha quantos leds e eram os leds que ficam todos virados para frente ou aquele que fica em volta (normalmente 5 leds mínimo?

---

Bruno, boa noite.

A lâmpada T10 que usei tem 5 leds...e 4 ficam para o lado e um para frente.
Eu comprei aqui desse vendedor....azul xenon o efeito:
Par Lâmpadas Pingo T10 5leds 5050 Azul Xenon Frete Gratis - R$ 13,99 no MercadoLivre

Detalhe é que, na parte central (mostrador de temperatura e combustível) usa led T5 (pinguinho).
Aí, ali eu usei um da Autopoli, azul...foi o mesmo que usei no comando do ar condicionado.
São 3 ali no comando, uma no painel e uma no relógio central.
São desse modelo aqui (não comprei dele, comprei numa loja aqui na cidade, vem numa cartela com 2)
Lâmpada Led Lamp Esmagadinha Azul Autopoli C/ 10 Und - R$ 17,98 no MercadoLivre

Na iluminação do cambio (no caso do carro AT), usa uma T10 tbem.
Abraços

Citação:

---

Postado originalmente por AirtonLieuthier

Bruno, boa noite.

A lâmpada T10 que usei tem 5 leds...e 4 ficam para o lado e um para frente.
Eu comprei aqui desse vendedor....azul xenon o efeito:
Par Lâmpadas Pingo T10 5leds 5050 Azul Xenon Frete Gratis - R$ 13,99 no MercadoLivre

Detalhe é que, na parte central (mostrador de temperatura e combustível) usa led T5 (pinguinho).
Aí, ali eu usei um da Autopoli, azul...foi o mesmo que usei no comando do ar condicionado.
São 3 ali no comando, uma no painel e uma no relógio central.
São desse modelo aqui (não comprei dele, comprei numa loja aqui na cidade, vem numa cartela com 2)
Lâmpada Led Lamp Esmagadinha Azul Autopoli C/ 10 Und - R$ 17,98 no MercadoLivre

Na iluminação do cambio (no caso do carro AT), usa uma T10 tbem.
Abraços

---

Airton,

Obrigado pelo esclarecimento, estava com dúvida.

Eu estou com medo de não ficar tão brilhante com 5 led e pensei em colocar essa com 9 leds:

Par Pingo 9 Leds Smd 5050 T10 Azul - Super Oferta - R$ 9,99 no MercadoLivre

Pela sua experiência, você acha que cabe? Questiono pois ela mais comprida né. Eu sou meio perfeccionista rs e gostaria que ficasse bem iluminado, porém nada extravagante.

Sobre as t5, eu pensei nessa, você sabe se é boa?
Kit 6 Lâmpada T5 Pinguinho P/ Painel C/ 3 Leds -varias Cores - R$ 13,99 no MercadoLivre

A minha é TR4 é Automática, porém eu tenho receio de abrir o câmbio, já que é tão delicado. O que você acha?

Todas as dicas de iluminação ou ideias de mudança são bem vindas, rs.

Eu até agora somente troquei as lâmpadas do farol e coloquei dvd 2 din.

Abs.

Citação:

---

Postado originalmente por BRUNOFONSECA

Airton,

Obrigado pelo esclarecimento, estava com dúvida.

Eu estou com medo de não ficar tão brilhante com 5 led e pensei em colocar essa com 9 leds:

Par Pingo 9 Leds Smd 5050 T10 Azul - Super Oferta - R$ 9,99 no MercadoLivre

Pela sua experiência, você acha que cabe? Questiono pois ela mais comprida né. Eu sou meio perfeccionista rs e gostaria que ficasse bem iluminado, porém nada extravagante.

Sobre as t5, eu pensei nessa, você sabe se é boa?
Kit 6 Lâmpada T5 Pinguinho P/ Painel C/ 3 Leds -varias Cores - R$ 13,99 no MercadoLivre

A minha é TR4 é Automática, porém eu tenho receio de abrir o câmbio, já que é tão delicado. O que você acha?

Todas as dicas de iluminação ou ideias de mudança são bem vindas, rs.

Eu até agora somente troquei as lâmpadas do farol e coloquei dvd 2 din.

Abs.

---

Bruno, o painel fica muito legal com essas que te enviei... não fica muito forte ou extravagante.
Essa T10 que vc enviou eu acho que é muito comprida...acho que não vai encaixar bem no painel.
A T5 que vc envia o link é o mesmo caso...acho que fica um pouco grande e pode atrapalhar.

Sobre a alavanca do câmbio....véi...é suave a retirada da proteção da alavanca, não mexe em nada mecânico.
A peça que fica ali em cima da alavanca é encaixada...é só retirar...que vc já consegue ver onde está a lâmpada que ilumina ali...
Se precisar, depois posto umas fotos de como se retira a peça.
Abraços
