Pajero TR4 / GPS no lugar do relógio

Citação:

---

Postado originalmente por AirtonLieuthier

Bruno, o painel fica muito legal com essas que te enviei... não fica muito forte ou extravagante.
Essa T10 que vc enviou eu acho que é muito comprida...acho que não vai encaixar bem no painel.
A T5 que vc envia o link é o mesmo caso...acho que fica um pouco grande e pode atrapalhar.

Sobre a alavanca do câmbio....véi...é suave a retirada da proteção da alavanca, não mexe em nada mecânico.
A peça que fica ali em cima da alavanca é encaixada...é só retirar...que vc já consegue ver onde está a lâmpada que ilumina ali...
Se precisar, depois posto umas fotos de como se retira a peça.
Abraços

---

Airton,

Ainda bem que te perguntei antes sobre a T10 com 9 leds, pois eu quase as comprei ontem rs.

Você falou que a T10 5 leds que você colocou não fica muito forte, porém fica bem iluminado? Melhora bastante da original?

Caso você tenha alguma imagem soltando a proteção do câmbio AT para trocar a lâmpada, eu agradeço.

Aproveitando, você sabe me dizer quais as lâmpadas do teto, do teto no porta malas, das setas no painel, da alerta de gasolina baixa no painel e da placa?

Quantas lâmpadas eu preciso para trocar os do ar condicionado e o botão de led do ar condicionado (no meu está sem até o soquete)?

Desculpe-me tantas perguntas, mas vi que você tem boa vontade e entende bastante de fuçar na TR4 rs.

Desde já agradeço a atenção e ajuda.

Abraços!

Citação:

---

Postado originalmente por BRUNOFONSECA

Airton,

Ainda bem que te perguntei antes sobre a T10 com 9 leds, pois eu quase as comprei ontem rs.

Você falou que a T10 5 leds que você colocou não fica muito forte, porém fica bem iluminado? Melhora bastante da original?

Caso você tenha alguma imagem soltando a proteção do câmbio AT para trocar a lâmpada, eu agradeço.

Aproveitando, você sabe me dizer quais as lâmpadas do teto, do teto no porta malas, das setas no painel, da alerta de gasolina baixa no painel e da placa?

Quantas lâmpadas eu preciso para trocar os do ar condicionado e o botão de led do ar condicionado (no meu está sem até o soquete)?

Desculpe-me tantas perguntas, mas vi que você tem boa vontade e entende bastante de fuçar na TR4 rs.

Desde já agradeço a atenção e ajuda.

Abraços!

---

Vamos lá...sim, a de 5 led's fica bem iluminado...e bem melhor do que o original, no meu modo de ver. O painel é meio amarelado, esverdeado. Eu escolhi deixar ele azul pois o som do meu carro tem essa cor no seu display.
Não tenho nenhuma imagem aqui agora, mas farei umas da retirada da proteção e posto pra ti.
As lâmpadas do teto são: torpedo no teto (parte central), na frente; lá atrás no teto do porta malas, é uma pingo T10, assim como as da lanterna dianteira e da luz de placa. Não cabe essa de 9 leds lá, tbem.
As outras (alerta de combustível, luz baixa e setas) eu não cheguei a mexer....creio ser T5, pois é o padrão das pequenas do painel e comandos do AC. As lâmpadas do AC são 3 pingos T5...exceto a led...essa eu não cheguei a desmontar...posso até tentar ver e te falo.
Se for colocar de led na lanterna do farol, na frente, se prepare...é praticamente um parto pra poder ter acesso e retirar as mesmas...eu troquei as minhas e sofri pacas...mas serve as T10 com 9 leds que vc comentou, beleza?
Espero que tenha ajudado.
Abraços

Citação:

---

Postado originalmente por AirtonLieuthier

Vamos lá...sim, a de 5 led's fica bem iluminado...e bem melhor do que o original, no meu modo de ver. O painel é meio amarelado, esverdeado. Eu escolhi deixar ele azul pois o som do meu carro tem essa cor no seu display.
Não tenho nenhuma imagem aqui agora, mas farei umas da retirada da proteção e posto pra ti.
As lâmpadas do teto são: torpedo no teto (parte central), na frente; lá atrás no teto do porta malas, é uma pingo T10, assim como as da lanterna dianteira e da luz de placa. Não cabe essa de 9 leds lá, tbem.
As outras (alerta de combustível, luz baixa e setas) eu não cheguei a mexer....creio ser T5, pois é o padrão das pequenas do painel e comandos do AC. As lâmpadas do AC são 3 pingos T5...exceto a led...essa eu não cheguei a desmontar...posso até tentar ver e te falo.
Se for colocar de led na lanterna do farol, na frente, se prepare...é praticamente um parto pra poder ter acesso e retirar as mesmas...eu troquei as minhas e sofri pacas...mas serve as T10 com 9 leds que vc comentou, beleza?
Espero que tenha ajudado.
Abraços

---

Airton,

Valeu mesmo pela ajuda e paciência! Foi essencial na mudança que irei fazer nas luzes.

Acredito que ficará bem moderno e iluminado.

Abraços!

Citação:

---

Postado originalmente por BRUNOFONSECA

Airton,

Obrigado pelo esclarecimento, estava com dúvida.

Eu estou com medo de não ficar tão brilhante com 5 led e pensei em colocar essa com 9 leds:

Par Pingo 9 Leds Smd 5050 T10 Azul - Super Oferta - R$ 9,99 no MercadoLivre

Pela sua experiência, você acha que cabe? Questiono pois ela mais comprida né. Eu sou meio perfeccionista rs e gostaria que ficasse bem iluminado, porém nada extravagante.

Sobre as t5, eu pensei nessa, você sabe se é boa?
Kit 6 Lâmpada T5 Pinguinho P/ Painel C/ 3 Leds -varias Cores - R$ 13,99 no MercadoLivre

A minha é TR4 é Automática, porém eu tenho receio de abrir o câmbio, já que é tão delicado. O que você acha?

Todas as dicas de iluminação ou ideias de mudança são bem vindas, rs.

Eu até agora somente troquei as lâmpadas do farol e coloquei dvd 2 din.

Abs.

---

Peço desculpas pela demora em enviar as fotos....foi um pouco de corrida aqui esses dias...
Seguem as fotos da moldura do câmbio AT...e como tirar...é extremamente tranquilo sua retirada, nem ferramenta vc precisa.
Anexo 475824Aqui o câmbio...

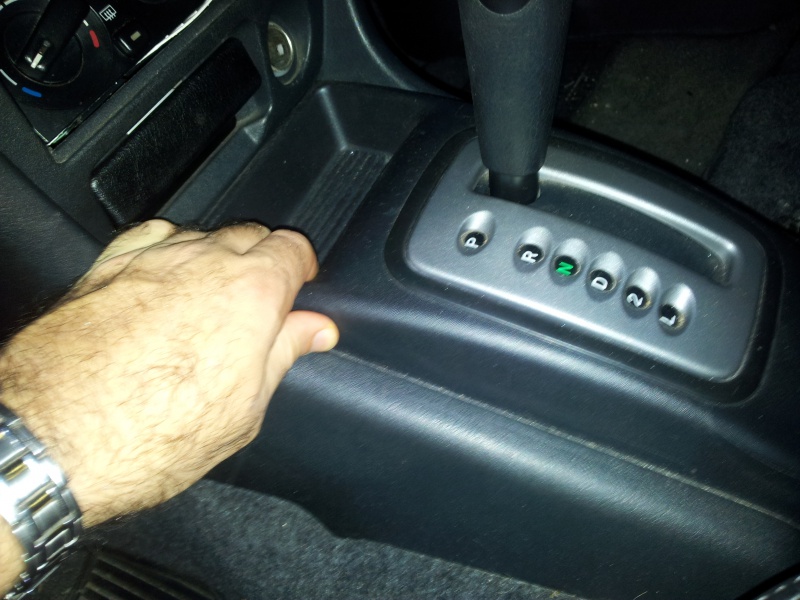

Anexo 475825Aqui, na parte próxima ao console do painel, vc faça como está na foto, puxe com calma;
Anexo 475826Depois de puxar, é só levantar a moldura, ela sai inteira.
Anexo 475827Como está nessa foto, vc consegue acessar a lâmpada e trocá-la.
Anexo 475828O espaço é tranquilo pra acessar a lâmpada.
Espero que tenha ajudado.
Abraços e desculpe a demora.

Bom dia Galera!

Eu troquei as lâmpadas do meu painel de instrumentos, coloquei Led T10 de 4 leds e ficou extra, as aproveitei e coloquei leds na indicação de seta no painel, led T5 pinguinho, só que dai veio um problema ao tirar umas das lâmpadas dos comandos do AC que estava queimada e colocar um led por lá o restante do painel não acende mais nada só as luzes de indicação de óleo e tals...

Alguém ai me da um conselho, onde fica o fusível dessas luzes e qual seria...

estou com todas as fotos do processo de troca das lâmpadas e eu vou estar montando um passo a passo de como realizar a troca.

Abraços

Citação:

---

Postado originalmente por simonfsferreira

Bom dia Galera!

Eu troquei as lâmpadas do meu painel de instrumentos, coloquei Led T10 de 4 leds e ficou extra, as aproveitei e coloquei leds na indicação de seta no painel, led T5 pinguinho, só que dai veio um problema ao tirar umas das lâmpadas dos comandos do AC que estava queimada e colocar um led por lá o restante do painel não acende mais nada só as luzes de indicação de óleo e tals...

Alguém ai me da um conselho, onde fica o fusível dessas luzes e qual seria...

estou com todas as fotos do processo de troca das lâmpadas e eu vou estar montando um passo a passo de como realizar a troca.

Abraços

---

Dá uma olhada se o led está colocado na polaridade correta. Em alguns casos, é interessante mudar a lâmpada led de posição, pq se não estiver, ela não acende.
Qto aos fusíveis, eles estão lá na frente, no compartimento do motor, ao lado da bateria...não sei ao certo qual o correspondente as luzes do painel...
Espero que ajude
Abraços

Citação:

---

Postado originalmente por AirtonLieuthier

Dá uma olhada se o led está colocado na polaridade correta. Em alguns casos, é interessante mudar a lâmpada led de posição, pq se não estiver, ela não acende.Qto aos fusíveis, eles estão lá na frente, no compartimento do motor, ao lado da bateria...não sei ao certo qual o correspondente as luzes do painel...Espero que ajudeAbraços

---

Q trabalhera pra trocar umas lâmpadas...Vou verificar ao chegar em casa... Sera q alguém tem o esquema eletrico ai da tr4??

Citação:

---

Postado originalmente por simonfsferreira

Q trabalhera pra trocar umas lâmpadas...Vou verificar ao chegar em casa... Sera q alguém tem o esquema eletrico ai da tr4??

---

Aí já lascou....não tenho não...
O meu painel ficou mais azul...

Eu ja preferi a cor branca ficou bem suave e muito bacana.
Hoje a tarde vou numa auto eletrica verificar o q aconteceu...

Citação:

---

Postado originalmente por simonfsferreira

Eu ja preferi a cor branca ficou bem suave e muito bacana.
Hoje a tarde vou numa auto eletrica verificar o q aconteceu...

---

É, não ficou ruim....eu fiz azul pq, como já havia dito, o display do som do meu carro era azul...aí deixei tudo combinando...
Boa sorte aí...qq coisa, é só gritar.
Abraço

Boa Tarde Galera, um simples tutoria de como trocar as Lâmpadas comuns por Led no Painel.

Primeiro o Relogio:

1º Puxe a tampa com cuidado para cima e para frente.

2º Retire os Parafusos, Indicados na foto, veja o suporte (azul) da lâmpada e o remova girando tire a Lâmp. e coloque o Led T1 (pinguinho) no Lugar.
Anexo 476347

Agora o Painel da TR4

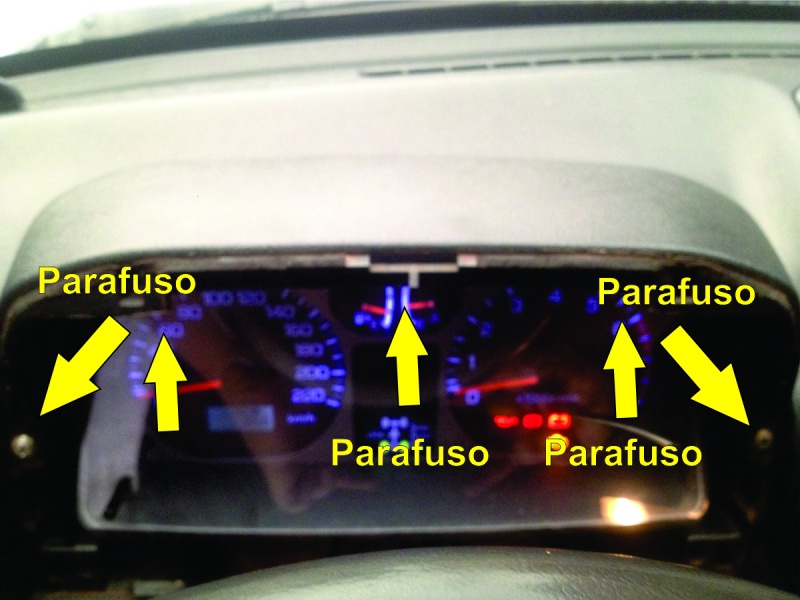

1º Abaixe o volante e Puxe a frente do Painel com cuidado.

2° Retire os parafusos indicados na foto
Anexo 476348

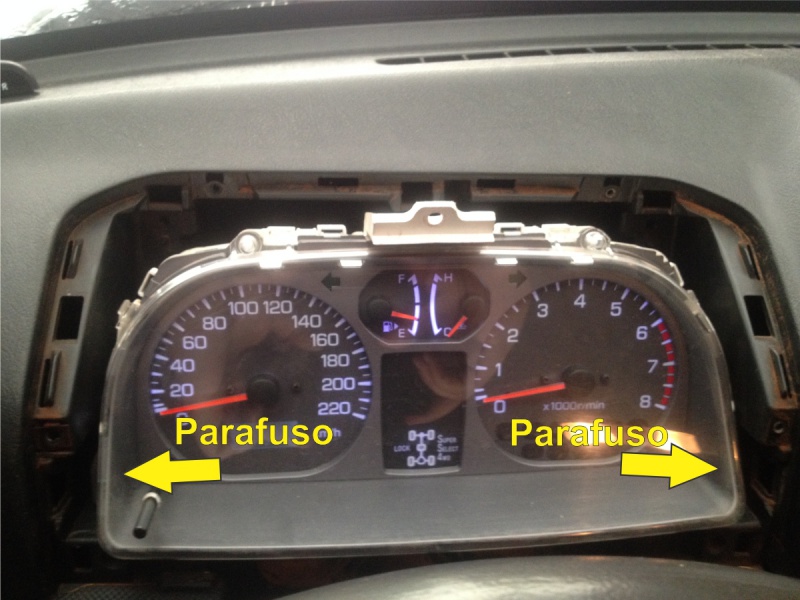

3º Solte os parafusos que prendem o painel de instrumentos
Anexo 476349

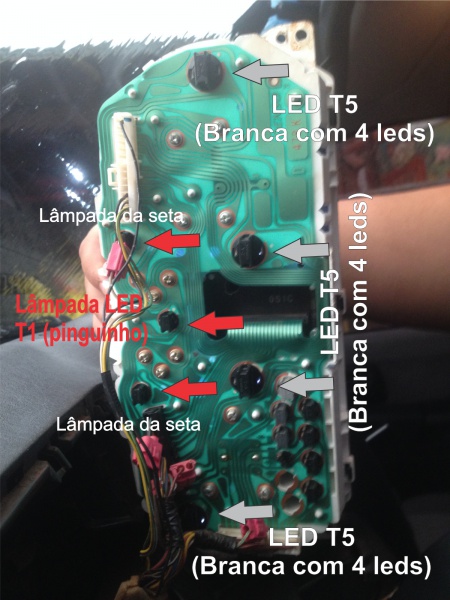

4º Agora é só retirar as lâmpadas indicadas nas fotos e substituir as mesmas.
Anexo 476354


Boa sorte ai galera!!!

Preciso fazer isso na minha, iluminação muito fraca! valeu pela dica!
