Construção Kart Cross Aranha

[Higorsan]

Tweet

ola amigos do forún, depois de um longo periodo de ferias o meu kart cros voltou a ativa, apesar de ter bastante tempo que eu comesei a fazer ele eu sofri com a falta de recursos ( ferramentas e peças ) mas resolvi voltar a construir ele ate a festa da cidade vizinha, pois la todo ano tem uma corrida de fusca cross aranhas e mais, e recomeçei o projeto nas ferias eu tertei aquele amortecedor um em cima do outro, coloquei na moto pois nao tinha outro lugar melhor para colocar-lo, na minha opiniao eles ficaram perfeitos mas so umas diferenças 1 era 4cm menor que o outro o outro tinha as canelas aranhadas por alicate de preção mas ficou muito bom a suspençao ficou macia e nao quicou quase nada ( depois posto as fotos deles como ficaram )) ,,, e agora eu tinha começado a fazer a balanças dianteiras 4 AA, parei sem pontilhar pois ficou faltando folhas do projeto, ai onten parti para a traseira, fis as duas varas de sustentação de 2 canos U fis um quadrado de 4X4 , na ponta um cano de 1 1/4 com uma buxa de cabine de caminhão, mais ficou faltando a parte onde segura o eixo pq eu estava en duvida se ia aguentar pq are 26cm de largura a balança e o kart acho que e 1.12 cm, ai a ideia que eu tinha era de fazer uma balança nao = a do projeto e sim = a do kart cross amarelo do nosso amigo A Richard que e bem mais simples e ate saia mais barata pq muda o tipo de rolamento, mais eu queria que alguen podesse me dar algumas dicas ai pq eu estou perdido com isse kart cross e tem tambem a questao do eixo pq se eu comprar um eixo de 1',1/4 eu vou ter que afinar as pontas onde vai encaixar o cubo de roda , ela deve ficar depois de torneadas +ou- 3/4 a 1' pol ai eu pensei ja que eu afinei o eixo ele se for quebrar vai quebrar no fugar mais frado que e a onde esta fino, nas pontas e ja que eu ja fosse afinar se eu nao poderia usar um aço que eu ja tenho e uma ALAVANCA DE FORÇA de uns 4m que ta la no canto da oficina ela nao e aço duro ela entorta como se fosse bambu, mais e bem resistente e eu ia economizar ai uns 80R$ e ate no torneiro tambem ,mas e outra coisa como que eu prendo a o eixo com o cubo de roda??? eu poso usar uma xaveta quadrada e na ponta fazer uma rosca INTERNA e colocar um parafulo com uma arruela ou sera que nao vai aguentar?? u eu faseria en tudo cubo franges colocase apenas um parafuso atravesando o eixo e parafusa em baixo, emfaqueserá muito o iexo??

[A. Richard]

ola amigos do forún, depois de um longo periodo de ferias o meu kart cros voltou a ativa, apesar de ter bastante tempo que eu comesei a fazer ele eu sofri com a falta de recursos ( ferramentas e peças ) mas resolvi voltar a construir ele ate a festa da cidade vizinha, pois la todo ano tem uma corrida de fusca cross aranhas e mais, e recomeçei o projeto nas ferias eu tertei aquele amortecedor um em cima do outro, coloquei na moto pois nao tinha outro lugar melhor para colocar-lo, na minha opiniao eles ficaram perfeitos mas so umas diferenças 1 era 4cm menor que o outro o outro tinha as canelas aranhadas por alicate de preção mas ficou muito bom a suspençao ficou macia e nao quicou quase nada ( depois posto as fotos deles como ficaram )) ,,, e agora eu tinha começado a fazer a balanças dianteiras 4 AA, parei sem pontilhar pois ficou faltando folhas do projeto, ai onten parti para a traseira, fis as duas varas de sustentação de 2 canos U fis um quadrado de 4X4 , na ponta um cano de 1 1/4 com uma buxa de cabine de caminhão, mais ficou faltando a parte onde segura o eixo pq eu estava en duvida se ia aguentar pq are 26cm de largura a balança e o kart acho que e 1.12 cm, ai a ideia que eu tinha era de fazer uma balança nao = a do projeto e sim = a do kart cross amarelo do nosso amigo A Richard que e bem mais simples e ate saia mais barata pq muda o tipo de rolamento, mais eu queria que alguen podesse me dar algumas dicas ai pq eu estou perdido com isse kart cross e tem tambem a questao do eixo pq se eu comprar um eixo de 1',1/4 eu vou ter que afinar as pontas onde vai encaixar o cubo de roda , ela deve ficar depois de torneadas +ou- 3/4 a 1' pol ai eu pensei ja que eu afinei o eixo ele se for quebrar vai quebrar no fugar mais frado que e a onde esta fino, nas pontas e ja que eu ja fosse afinar se eu nao poderia usar um aço que eu ja tenho e uma ALAVANCA DE FORÇA de uns 4m que ta la no canto da oficina ela nao e aço duro ela entorta como se fosse bambu, mais e bem resistente e eu ia economizar ai uns 80R$ e ate no torneiro tambem ,mas e outra coisa como que eu prendo a o eixo com o cubo de roda??? eu poso usar uma xaveta quadrada e na ponta fazer uma rosca INTERNA e colocar um parafulo com uma arruela ou sera que nao vai aguentar?? u eu faseria en tudo cubo franges colocase apenas um parafuso atravesando o eixo e parafusa em baixo, emfaqueserá muito o iexo??

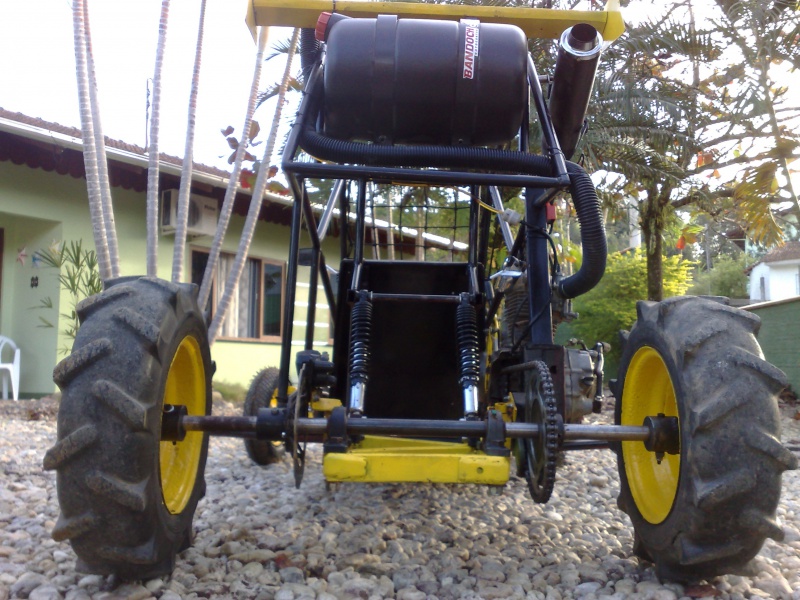

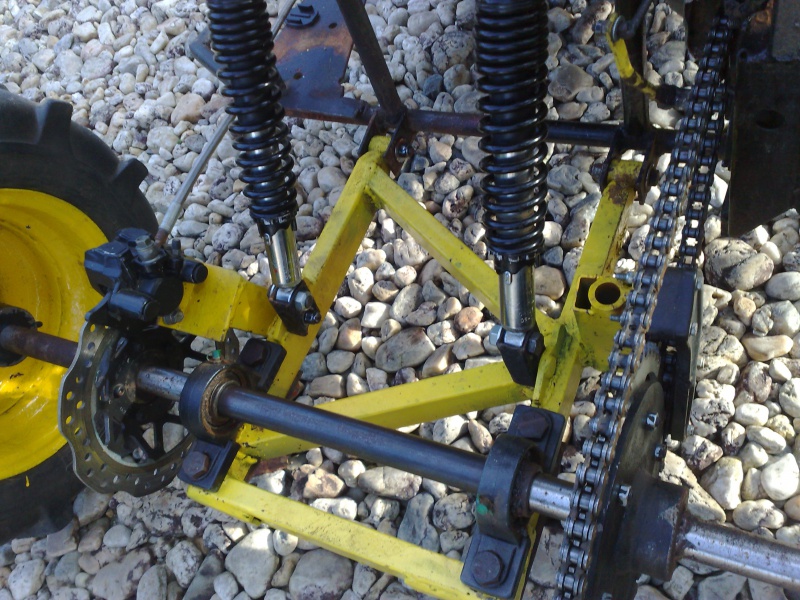

Então, opte por um eixo de aço maciço 4340 forjado, pq ele recebe muito empacto, esse eixo q vc falou da alavanca eu não aconselho, o cubo nos usamos no kart 125 amarelo do fiat. é fixado por um parafuso trasnversal de 10mm, até hj dando muito pau nele nunca encomodou ! Tenho umas fotos dele aqui.




De uma olhada no novo vídeo que fizemos com o piranha 600cc, ta na mão !

[Higorsan]

Então, opte por um eixo de aço maciço 4340 forjado, pq ele recebe muito empacto, esse eixo q vc falou da alavanca eu não aconselho, o cubo nos usamos no kart 125 amarelo do fiat. é fixado por um parafuso trasnversal de 10mm, até hj dando muito pau nele nunca encomodou ! Tenho umas fotos dele aqui.




De uma olhada no novo vídeo que fizemos com o piranha 600cc, ta na mão !

Ademir eu tenho 2 cubos dianteiros do fiat ( dianteiro ), eles tao com rolamento cubo e tudo, mas eles por dentro sao acho que 1pol e sao estriados , se eu mandar tornear o eixo de 1 1/4 para 1 ou 3/4 ele nao vai ficar mais fraco logo ali onde torneou ele??

e eu acho que vou tentar com uma alavanca de força primeiro, porque e o que eu tenho em maos e perto de min nao tem esse asso que vc falor ai ( 4340 ) o que eu vi com a calfer aqui e 1020 e dis o cara que e um aço mole proprio para torno mesmo, mas de final o eixo de alavanca nao aguentar ai e so refaser cuase toda a balança traseira de novo, mais eu acho que deve aguemtar e deve amortecer um pouco de impacto tambem pois a alavanca ela nao e maciça e sim com parede bem grossa;;;

a e outra duvida essa relaçao do seu kart ela nao solta na hora do cavalo de pau ?? oque que espicha ela?? e esses pneus de tobata eles nao sao quase do tamanho de um de carro??

[A. Richard]

Ademir eu tenho 2 cubos dianteiros do fiat ( dianteiro ), eles tao com rolamento cubo e tudo, mas eles por dentro sao acho que 1pol e sao estriados , se eu mandar tornear o eixo de 1 1/4 para 1 ou 3/4 ele nao vai ficar mais fraco logo ali onde torneou ele??

e eu acho que vou tentar com uma alavanca de força primeiro, porque e o que eu tenho em maos e perto de min nao tem esse asso que vc falor ai ( 4340 ) o que eu vi com a calfer aqui e 1020 e dis o cara que e um aço mole proprio para torno mesmo, mas de final o eixo de alavanca nao aguentar ai e so refaser cuase toda a balança traseira de novo, mais eu acho que deve aguemtar e deve amortecer um pouco de impacto tambem pois a alavanca ela nao e maciça e sim com parede bem grossa;;;

a e outra duvida essa relaçao do seu kart ela nao solta na hora do cavalo de pau ?? oque que espicha ela?? e esses pneus de tobata eles nao sao quase do tamanho de um de carro??

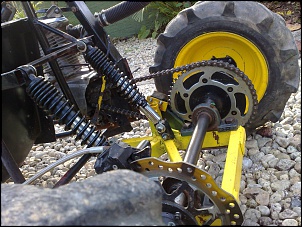

A corrente vc não pode por esticador, pq a balança é movel, tens q optar por um guia de corrente de moto de trilha como na foto acima, assim ele não pula, mas vc tem q deixar ela bem esticada. Sobre o eixo acho q este seu nao vai fincionar, tb tinhamos um oco de 3mm, e não aquentou, com um motor 125 estourou ele.
Vc deve usar um maçiço, sendo aço 4340,4345 e em ultimos casos 1045. Só esses !

Os cubos do fiat, vc pode tornear sim, mas nao pode deixar a parede fina de mais.

[Higorsan]

A corrente vc não pode por esticador, pq a balança é movel, tens q optar por um guia de corrente de moto de trilha como na foto acima, assim ele não pula, mas vc tem q deixar ela bem esticada. Sobre o eixo acho q este seu nao vai fincionar, tb tinhamos um oco de 3mm, e não aquentou, com um motor 125 estourou ele.
Vc deve usar um maçiço, sendo aço 4340,4345 e em ultimos casos 1045. Só esses !

Os cubos do fiat, vc pode tornear sim, mas nao pode deixar a parede fina de mais.

e a questao das flanges que seguram a coroa e o disco de freio?? pode ser de fiat ou de outro carro mais dianteiro os cubos?? e disco de freio eu poso usar cualquer um talves uma da 150 com pinça e cilindro de fusca fica bom?? ou tem que ser um disco de carro?? e da muita diferença pela frenagen dos 2??

[A. Richard]

e a questao das flanges que seguram a coroa e o disco de freio?? pode ser de fiat ou de outro carro mais dianteiro os cubos?? e disco de freio eu poso usar cualquer um talves uma da 150 com pinça e cilindro de fusca fica bom?? ou tem que ser um disco de carro?? e da muita diferença pela frenagen dos 2??

No kart cross 125 amarelo que vc esta se referindo, as flanges foi mandado fazer em torno já quando mandamos tornear o eixo com o mesmo material aço forjado. O nosso freio do 125 é da CG 150, ele segura bem pois o kartezinho é bem leve. Mas se fizeres algo maior ai é melhor de tornado ou de falcon, de carro tb serve mas fica meio feio pra kart com eixo atras ! No 600 temos 2 traseiros de passat, eles seguram muito bem, e o cilindro de fiat sem o hidrovacuo ! só com um pistao. Abrçs !

[raphael alves toledo]

de que moto sao esses amortecedores do kart amarelo?

[A. Richard]

de que moto sao esses amortecedores do kart amarelo?

São da Cg 150 !

[raphael alves toledo]

o que vcs acham de usar amortecedor trazeiro de xtz 125?

[A. Richard]

o que vcs acham de usar amortecedor trazeiro de xtz 125?

Tambem serve sim, sendo que seu kart nao seja muito pesado fica otimo !

[HenriqueBatman]

Ola pessoal, sou novo no forum e também novo na criação de um kart, mas pretendo começar o meu muito em breve, mas infelizmente não consigo achar projeto, consegui apenas 1 único projeto, gostaria que quem tivesse projeto, se poderia me enviar, pois estou precisando muito, obrigado desde já.
meu e-mail é h.soares@live.com

[Bassinho19]

Ola pessoal, sou novo no forum e também novo na criação de um kart, mas pretendo começar o meu muito em breve, mas infelizmente não consigo achar projeto, consegui apenas 1 único projeto, gostaria que quem tivesse projeto, se poderia me enviar, pois estou precisando muito, obrigado desde já.
meu e-mail é h.soares@live.com

na pagina 74 desse mesmo fórum, eu fiz uma "repostagem" do link, o numero do post é #883
