Citação:
Postado originalmente por hercilio.neto
Bom dia Hercilio,
Ja fiz o teste e na altura que refurei i pitman, esta esterçando completo p/ os dois lados,
o pitman é o original da caixa, mas tive que corta-lo por ser bem comprido, o terminal se não me engano é do caminhão Iveco ou 11150 (tive que refazer a rosca)não queria, mas acabei eliminando o terminal de castanha. P/o high sterr, usei um braço do lado esquerdo da band mesmo, mas não fiquei muito contente pq a barra de ligação ficou por baixo do feixe de molas, ainda pretendo fazer um peito de aço p/ proteger um pouco mais esta barra.
A vantagem é que essa adaptação ficou por um preço 1/6 do valor de uma caixa nova. Falta testar a viatura na trilha...
Adaptação de DH na Bandeirante.
Versão Imprimível
-
20/05/2013, 10:07edwint
-
20/05/2013, 11:05lucciano amaralDAlmo bom dia, se vc vier a varginha nao se esqueça de pegar comigo a sua turbina, devo viajar na quarta feira, assim se vc vier deposi de quarta me avisa que deixo a turbina com o edwin.Citação:
Postado originalmente por dalmo cruz torres
abraços -
20/05/2013, 14:33titaniumMuito bem adaptado, Edwint!!Citação:
Postado originalmente por edwint
Maravilha! Parece que ficou bem confiável a instalação dos componentes.
Me diga uma coisa.. o suporte que você fabricou, ficou instalado na furação do suporte original? ou teve que fazer mais algum furo?
Qual espessura da chapa utilizada para o suporte?
Abraços -
22/05/2013, 13:34edwintVc fala do suporte tipo high sterr? ou o suporte da caixa de direção?Citação:
Postado originalmente por titanium

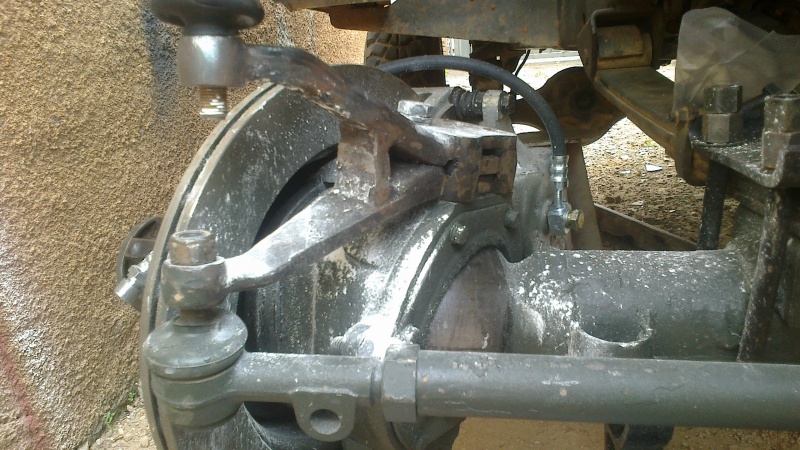

- Para resolver o problema do high sterr, utilizei um braço do munhão lado esquerdo de cabeça p/ baixo (70,00) corrigindo o angulo do terminal.
- O suporte de caixa usei chapa de 1/2 polegada cortada conforme um molde feito anteriormente de papelão (muito fácil de fazer, não foi possível aproveitar o suporte da caixa original), aproveitei somente a furação do chassi do suporte anterior.
Qualquer duvida me pergunte, estamos aqui p/ ajudar!! -
22/05/2013, 13:55titaniumBeleza, Edwint! Já respondeu sim!Citação:
Postado originalmente por edwint
:)
Valeu e um Abração! -
26/05/2013, 20:53gcapparelliDireção hidráulica de Dodge Charge adaptada no Toyota Bandeirante
Foi colocado uma caixa de direção do Dodge Charger no Toyota Bandeirante. Praticamente não existe adaptação as ser feita, basta recortar o suporte da caixa do Dodge que é presa com 3 parafusos, lixando bem a parte de saida do setor de direção. Caso o Bandeirante tenha o suporte da caixa de direção original tipo mancal, basta colocar a caixa recortada no suporte original. Observa-se que a caixa do Dodge é muito forte, e extersa muito mais que o Bandeirante. Assim se faz necessário, colocar um fim de curso. Que também foi utilizado uma biela colocada junto ao suporte original da caixa, onde nesta biela foi soldado uma haste de amortecedor com as extremidades viradas de forma que o braço de direção ao chegar no final com a roda do bandeirante totalmente virada, não forçaria a caixa, evitando assim que pudesse forçar todo o sistema de direção, bem como a própria caixa.
Neste caso utilizamos a bomba hidráulica do Santana. O resultado final foi perfeito. Não parece adaptação. Com o limitador colocado, ao chegar no final com a roda totalmente virada a caixa não força, como também não fica "cantando" correias e forçando o chassi do veículo como também todo o sistema de direção. Ficou ótimo. Veja as fotos seguintes.
Anexo 413710Anexo 413712Anexo 413713Anexo 413714Anexo 413715Anexo 413716Anexo 413717Anexo 413718Anexo 413719Anexo 413720Anexo 413722Anexo 413711 -
29/05/2013, 09:08Carlo Pecca
Gabriel
muito legal essa adaptação, ficou simples e funcional. Na tua área é fácil encontrar uma DH do Dodge a que preço? -
29/05/2013, 13:07gcapparelli
Estou em Franca, interior de SP... aqui existe uma pessoa que trabalha com restauração de veículos antigos, sobretudo Dodge, ele que arrumou essa caixa, e se não me engano, tinha mais uma!!! O conjunto (caixa + mangueiras) pagamos R$750,00. Fora isso teve mais a bomba e a mão de obra, tudo completo ficou em torno de R$2500,00!
-
29/05/2013, 19:59Glauco mendessetor hidraulico Dodge.
Segue fotos do setor hidraulico do dodge com preparação para o toyota bandeirante.
-
30/05/2013, 01:09MarcioNatal
Glauco, por favor, esse braço pitman é original dessa setor? Caso afirmativo, já teve a curiosidade de ver se o pitman original da Band(com DH) dá certo no setor hidráulico do Dodge?
Um abraço. -
31/05/2013, 19:14Carlo Pecca
Gabriel
obrigado pela dica. `e possível vc passar o telefone dele de forma a ver a possibilidade de comprar a outra DH?
Meu email: clpgpecca@ig.com.br -
01/06/2013, 09:09Glauco mendesBom dia Marcio sim o pitman original da band cabe certinho neste setor a estria é a mesma, este setor é ZF eu acho que eles usam o mesmo padrão.Citação:
Postado originalmente por MarcioNatal
