Adaptação de DH na Bandeirante.

Nobre edwint, não esqueça das fotos detalhadas quando concluir a empreitada!!
:D

Show de bola! essa caixa deve ser beemm resistente!

edwint, e titanium,
estou com internet só no celular, o computador queimou, não ando acompanhando.

Gostaria de saber que caixa é esta, a onde vai ser intalada, gira para o mesmo lado da original?
abraço

Citação:

---

Postado originalmente por OliveiraDf

edwint, e titanium,
estou com internet só no celular, o computador queimou, não ando acompanhando.

Gostaria de saber que caixa é esta, a onde vai ser intalada, gira para o mesmo lado da original?
abraço

---

Oliveira,

Bom dia,

Esta caixa, comprei de um amigo que a adquiriu de um saldo de pecas da Iveco, não sei direito a qual modelo de caminhão pertence, me parece ser de um 3/4 na plaqueta tem escrito ZH SD, 8090 978 938. Ela tem o mesmo sentido de rotação da caixa original ou seja, volante sentido horário, braço sentido ant-horário.


Pesquisando um pouco encontrei alguns caminhões que a utilizam, Vw 8.150 e Mb Accelo 715l

Primeira parte do suporte da caixa já esta no lugar. Amanha pretendo terminar esta etapa.


Gastos:
- caixa VW 81.50: R$1.000,00
- Chapa cortada: R$45,00
- Suporte novo da bomba hidráulica completa R$150,00
- Chapa reforço da caixa R$25,00
- Parafusos de aço 18mm R$4,50

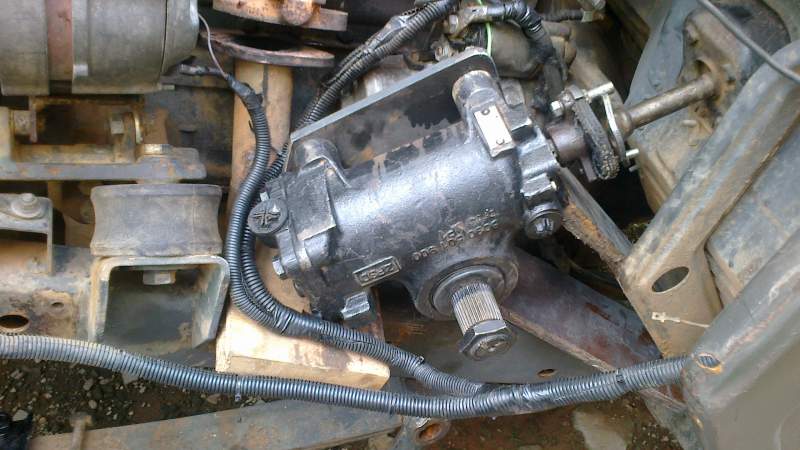

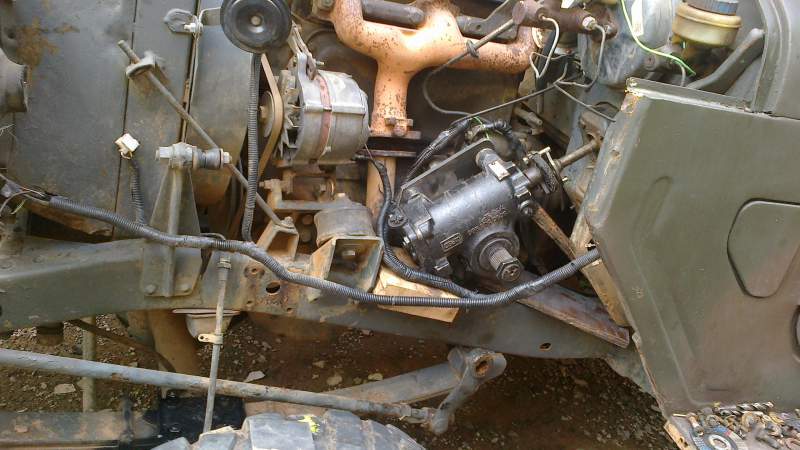

Segue a s fotos
Anexo 397874
Anexo 397875
Anexo 397876

edwinte, que chapa e esta na frente do radiador? posta fotos dela.E para conduzir melhor o ar para o radiador?

Citação:

---

Postado originalmente por Sergioporto

edwinte, que chapa e esta na frente do radiador? posta fotos dela.E para conduzir melhor o ar para o radiador?

---

Isso mesmo, acredito que seja p/ captar melhor o ar, tiro fotos p/ vc ver.

Anexo 398006Anexo 398007

Show de Bola Edwint!!!

Mas me diga... vai parafusar o suporte no chassi, ou vai soldar mesmo???

Manual da band recomenda que, quando não for possível rebitar, colocar parafusos.
Vai aproveitar os buracos do suporte anterior para fixar, ou fará novos?

Bruto o negócio aí, rapaz! gostei!

Citação:

---

Postado originalmente por titanium

Show de Bola Edwint!!!

Mas me diga... vai parafusar o suporte no chassi, ou vai soldar mesmo???

Manual da band recomenda que, quando não for possível rebitar, colocar parafusos.
Vai aproveitar os buracos do suporte anterior para fixar, ou fará novos?

Bruto o negócio aí, rapaz! gostei!

---

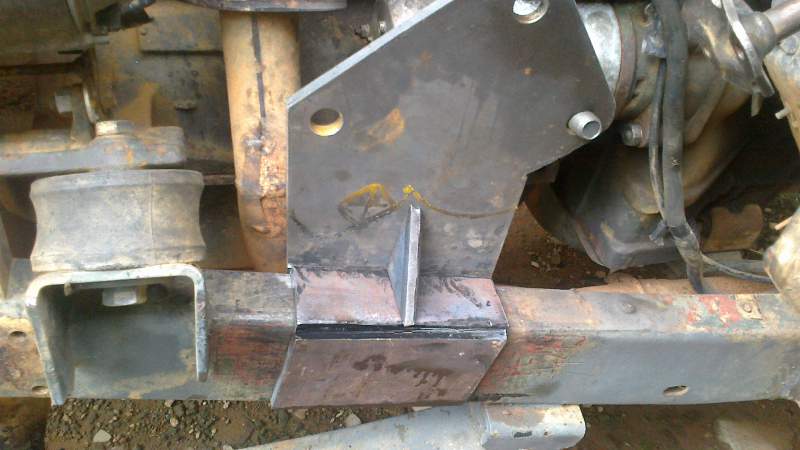

A chapa principal,(que segura a caixa), por ser somente no dado superior do chassi, soldei. O reforço lateral vou parafusar, aproveitando os furos do rebite(solda transversal ao chassi pode destemperar e propiciando trincas e futura quebra).

Citação:

---

Postado originalmente por edwint

A chapa principal,(que segura a caixa), por ser somente no dado superior do chassi, soldei. O reforço lateral vou parafusar, aproveitando os furos do rebite(solda transversal ao chassi pode destemperar e propiciando trincas e futura quebra).

---

Bacana Edwint!

Esse suporte está muito resistente, com essa chapa! São 5mm, ne!?

E o suporte da Bomba de DH? Tem como tirar umas fotos aí?

Vai postando detalhes, que está ficando muito bom!

Abraços

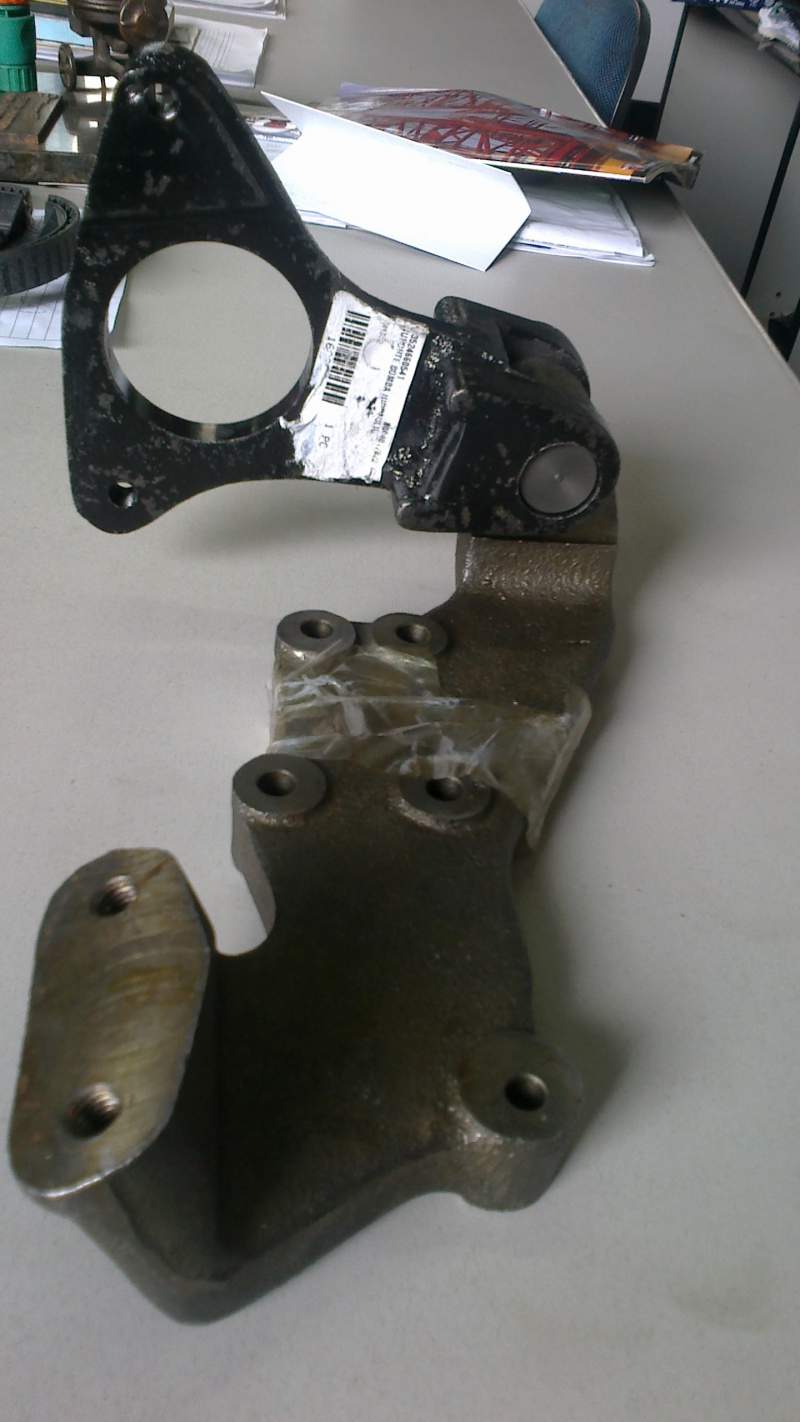

chapa 5/8 ou 9mm suporte é original do Mb 1113, deve ficar conforme a foto.

Anexo 398013Anexo 398014Anexo 398015Anexo 398016

HELP!!


Onde fica instalado o reservatorio de oleo da dh na sua band?

Anexo 398137Anexo 398138Na parede corta fogo do lado direito (carona). Mas se sua Band ultiliza o filtro banhado a oleo(original) terá que colocar ao lado da plaqueta de numeração do chassi.
