Projeto Vitara Fubika - Eixos de Rural

[RicardoM]

Tweet

Yes. E um bloqueio 30 estrias.

kit Enfer...

[RicardoM]

O trabalho não rendeu muito esses dias, já era pra dianteira tá fechada, mas só os links estão no lugar. Um dia isso acaba. hehehe

[RicardoM]

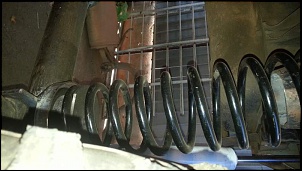

Seguem algumas fotos.

Ainda tenho q ajustar o caster e fechar o suporte das molas traseiras.

[mairo]

ricardo, to pensando em colocar eixo de samurai no meu vitara, então estou pesquisando uma suspensão para fazer, não preciso de grande curso pq aqui as trilhas são em banhados e barros!
me diz uma coisa, os link's dianteiros são presos em um único lugar no diferencial como os originais traseiros do vitara? não vai girar o eixo? vai ser com triangulo como na traseira?
grato e parabéns!

[RicardoM]

ricardo, to pensando em colocar eixo de samurai no meu vitara, então estou pesquisando uma suspensão para fazer, não preciso de grande curso pq aqui as trilhas são em banhados e barros!
me diz uma coisa, os link's dianteiros são presos em um único lugar no diferencial como os originais traseiros do vitara? não vai girar o eixo? vai ser com triangulo como na traseira?
grato e parabéns!

Mairo, no meu caso e o do Marcondes, a gente usou o sistema parecido com a suspensao traseira do vitara, só q com links e triangula (ou bandeija) dimensionados. Na parte do eixo o link é olhal igual ao do vitara, e na parte do chassi é igual ao do jpx e o troller. A vantagem deste sistema e q a suspensao pode trabalhar mais sem forcar os links.
Em relacao ao eixo girar, os links vao segurar os eixos para deslocamentos para frente e para traz, e o triângulo vai segurar o eixo para os lados evitando deslocamento lateral.
Vc tem tambem a opcao do Carlos TA q colocou eixo de samurai no vitara dele usando panhard. O projeto ficou muito bom. Basta vc analisar e ver q suspensão vai atender melhor ao q vc precisa.

Abcs

Ricardo

[mairo]

show de bola!
no caso do carlos TA, os link's são tipo um Y com dois olhais na parte do diferencial, mesmo com a panhard que é mais simples de fazer que triangulo, acho mais complicado de fazer a dele que a sua devido aos link's! a principio se sair o projeto vou fazer como a sua, não pode ser muito complicado, pretendo fazer em casa com a ajuda de amigos!
fico acompanhando! abraço e boa sorte!

ahhh, ainda tenho que achar um eixo dianteiro de samurai!!!!!!
quero usar com a relação 6x35 que tenho no vitara com 3º membro do samurai!

[Leonardo Truccolo]

E aí Ricardo, como anda o projeto???

Abs

[RicardoM]

E aí Ricardo, como anda o projeto???

Abs

Blz Leo, tem quase 2 semanas que não vou na oficina, mas eu acho que não deve ter rendido muito não, pois o mecanico dá um gás legal só quando estou lá pra ajudar.

Mas sábado vou lá tentar fechar a suspensão dianteira, adaptar a barra estabilizadora com engate rápido e montar os diferenciais.
Daí depois fecho os freios, adapto a caixa de direção e faço os ajustes.

Vamos ver se agora anda mais rápido. hehehe

Abcs,

Ricardo

[RicardoM]

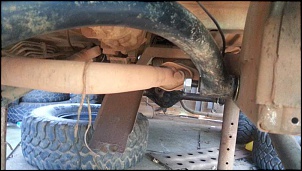

O projeto andou mais um pouco, o triangulo dianteiro do JPX ja está instalado, o berço das molas também está pronto, mas ainda falta a torre dos amortecedores e montar o diferencial.
Ah a bola do munhão já está marcada para girar e acertar o caster por conta do angulo do pinhão.

Seguem algumas fotos.

[RicardoM]

Em relação ao setor de direção eu ia usar o do opala, mas por conta da idéia do Cícero, vou usar o pitman do willys em substituição ao drop pitman pro vitara, basta mudar a fresa, e em conjunto com o high steer vai deixar a barra mais reta para evitar o efeito bump steer.

[Marc Moraes]

Legal, agora o serviço sai. E aí Ricardo, passou as coordenadas para o Jerri ir trabalhando na sua suspensão durante a semana ?
Abs.
Marcondes

[RicardoM]

Legal, agora o serviço sai. E aí Ricardo, passou as coordenadas para o Jerri ir trabalhando na sua suspensão durante a semana ?
Abs.
Marcondes

Eu vou ter que reposicionar as molas pra baixo do chassi, igual vc fez. Isso p poder usar os amortecedores na fixação original, pois o amortecedor é muito grande e não vai caber em outro suporte.

Na terça vou ficar lá na parte da manhã pra passar as coordenadas, pois sábado ele estava mexendo num carro lá e não trabalhou no vitara
