Minha viatura em modalidade rádio-comunicação móvel - fase 1 (antenas)
Aqui mostro detalhes da instalação das duas antenas e respectivos suportes; o ideal de qq antena seria no teto mas preferi instalar uma em cada lado do Sto Antonio, aumentando a massa metálica de TERRA do conjunto. Os suportes escolhidos permitem vários ajustes e assim, posso incliná-las para cima em 90 graus ou para baixo até um ângulo zero; em repouso, deixo em 45 graus para não bater no teto da garagem de minha casa:

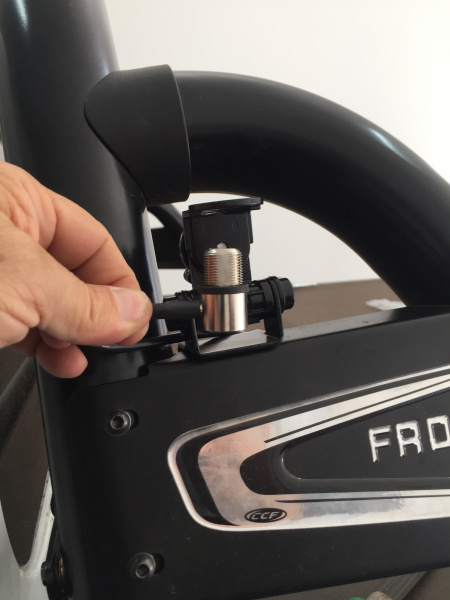

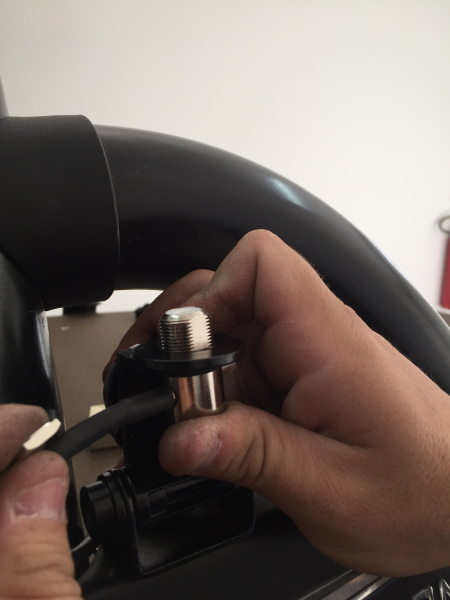

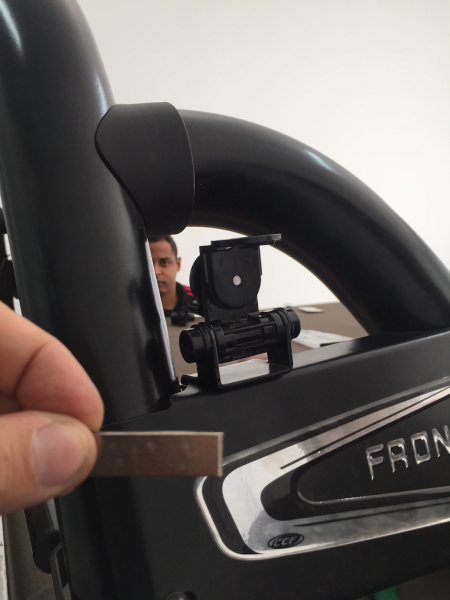

Esta plaquinha prata serve de área de terra para a parte interna do suporte e o fio terra:
Anexo 574795
Anexo 574796
Anexo 574797

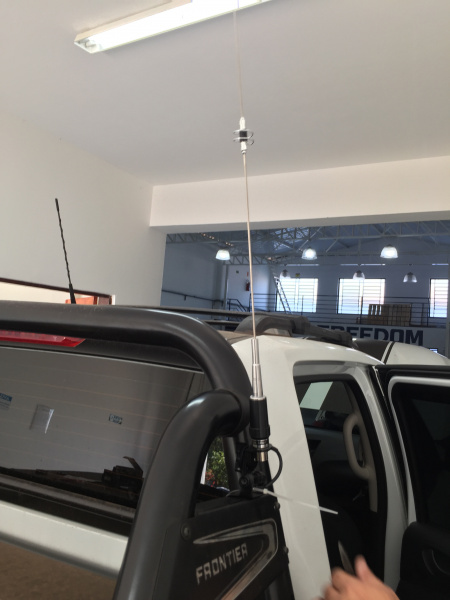

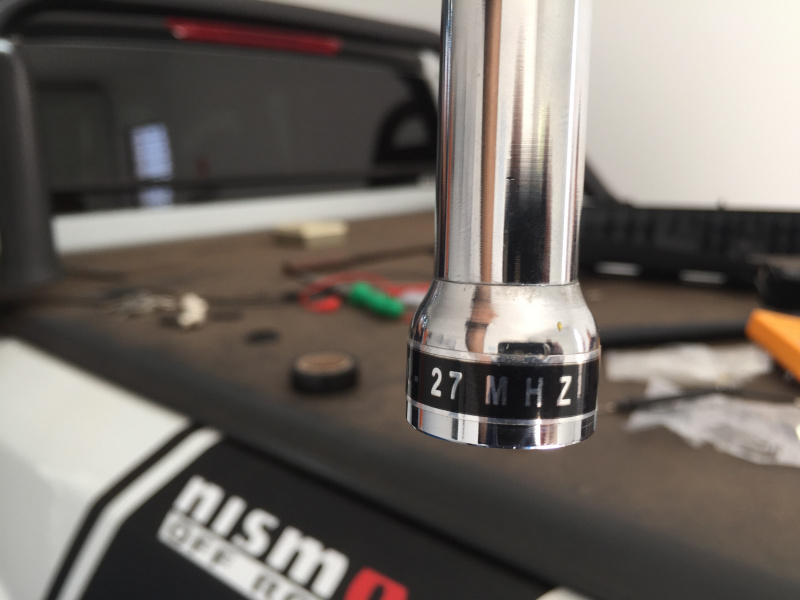

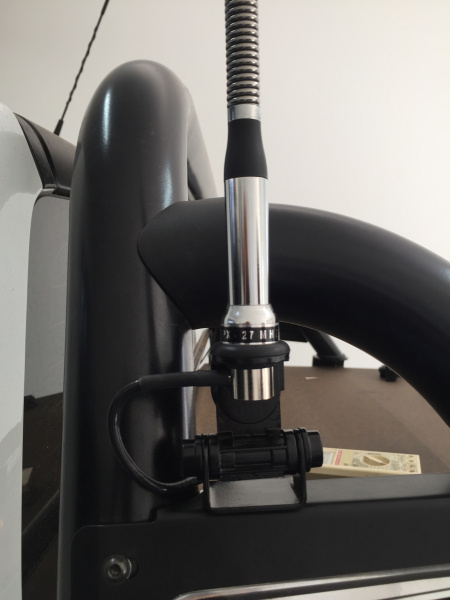

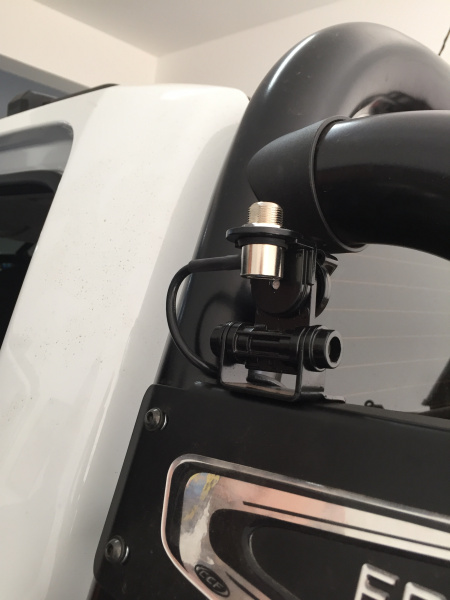

Aqui a base da antena HF 11 mts (PX) que será rosqueada ao suporte e vista dela montada:
Anexo 574798
Anexo 574799
Anexo 574800

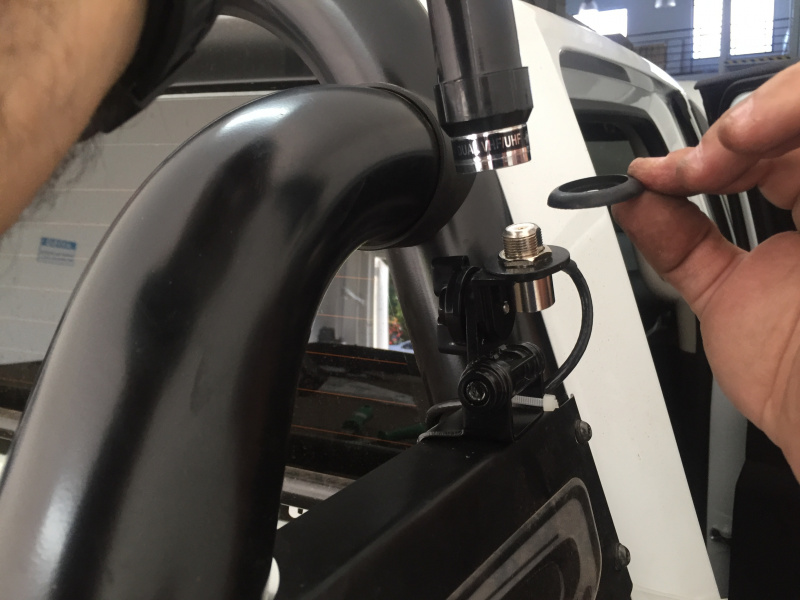

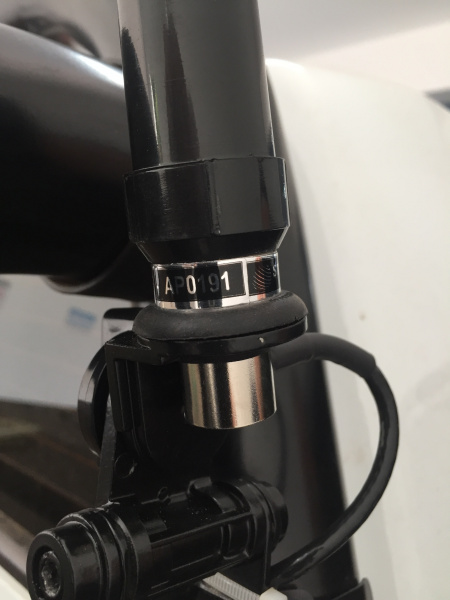

Idem ao outro lado do Sto Antonio, onde vai a antena VHF/UHF (PY/PU); importante não esquecer do anel de borracha que vem no kit do suporte, para vedar entrada de água na rosca de conexão do suporte ao contato da antena:
Anexo 574801
Anexo 574802
Anexo 574803

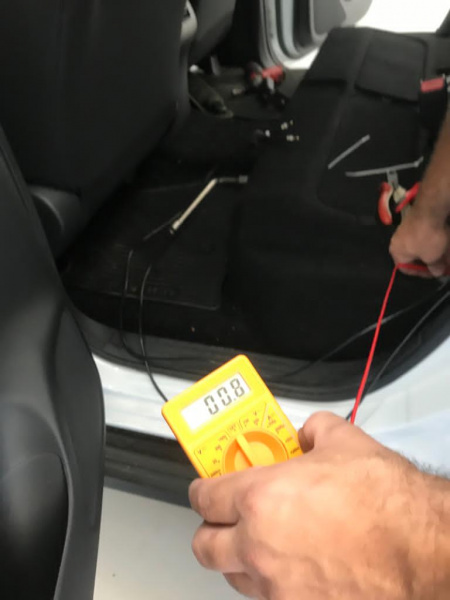

Conferir o TERRA, abaixo de 10 OHMS já está bom, entre a base metálica das antenas e o parafuso do banco, não pode ter fio partido no trajeto:
Anexo 574804

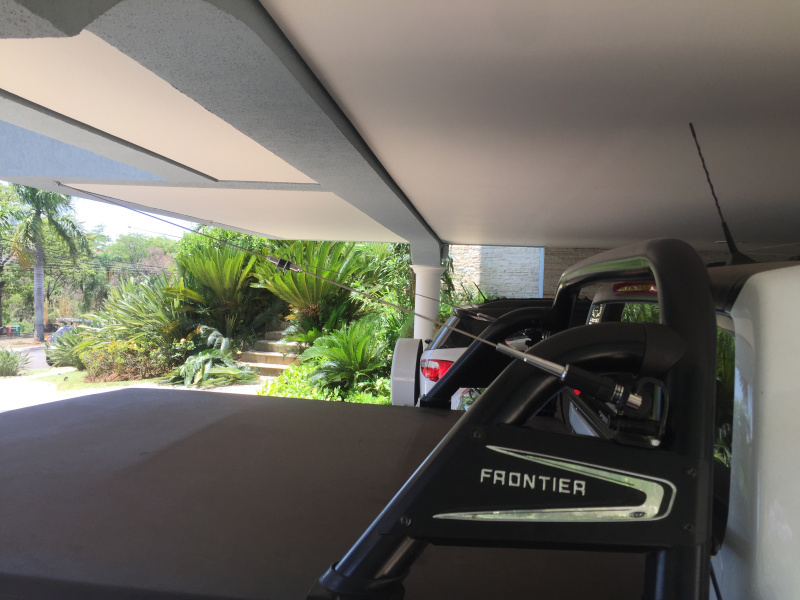

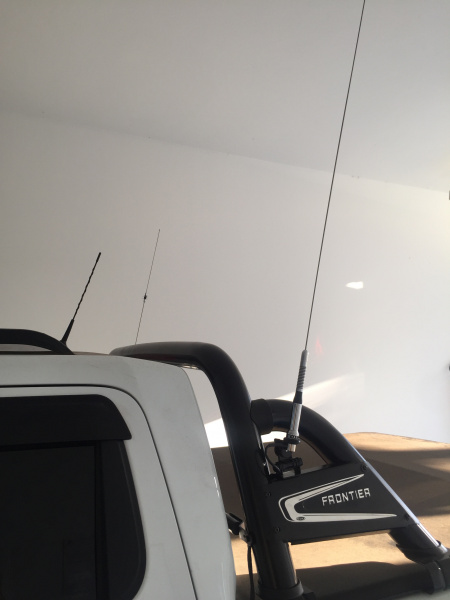

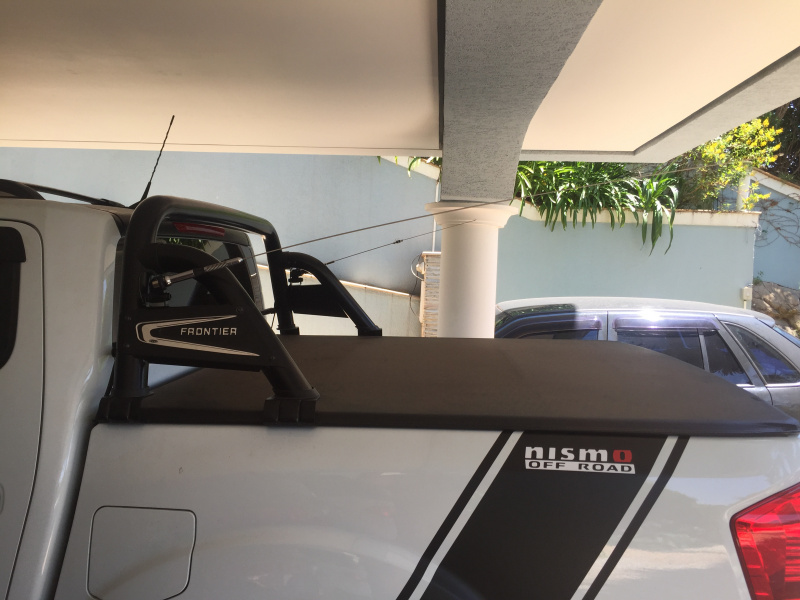

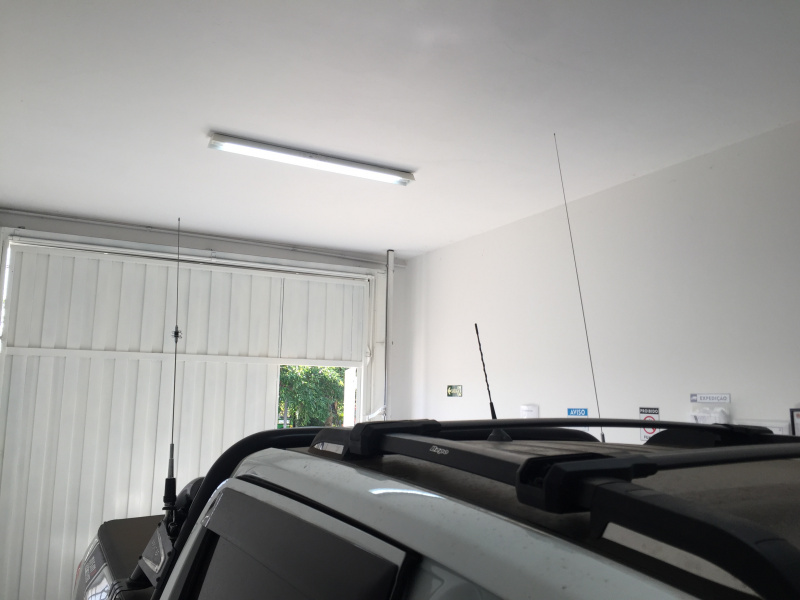

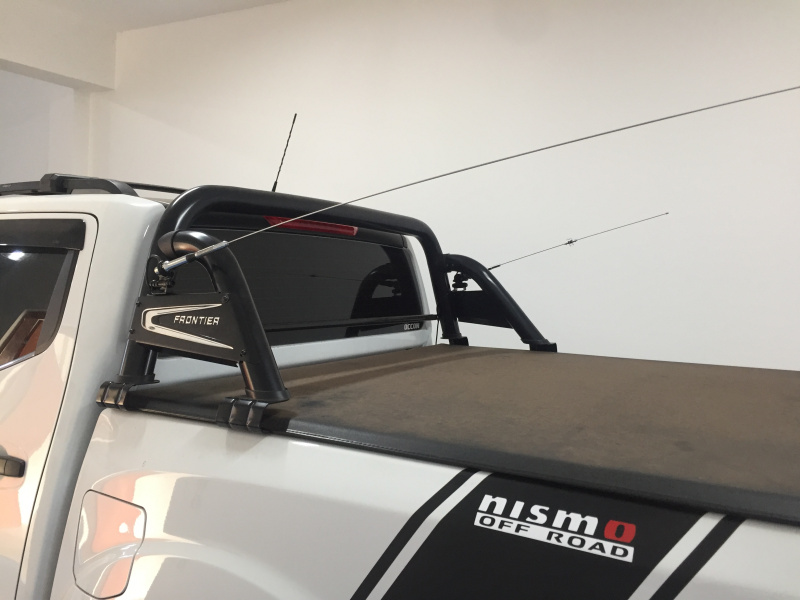

Posicionamento das antenas bastando ajustar o ângulo do suporte (via borboleta de aperto); em uso tudo pra cima 90 graus; em repouso pode abaixar até ficar em paralelo com a caçamba (em meu caso eu deixo 45 graus, dá um LOOK Super Esportivo):
Anexo 574805
Anexo 574806
Anexo 574807
Anexo 574808
Anexo 574811
Anexo 574812
4 Anexo(s)
Minha viatura em modalidade rádio-comunicação móvel - fase 1 (transceptores)
Agora o mais importante, os transceptores; cortei as pontas do L dos suportes originais para deixar os rádios bem rente à superfície de fixação, para não atrapalhar em nada o espaço das pernas:

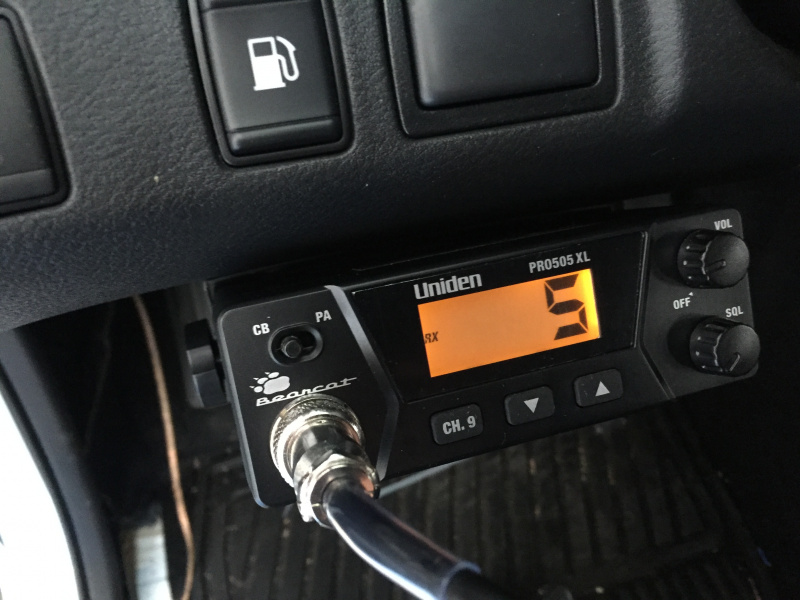

PX 11 metros:
Anexo 574813

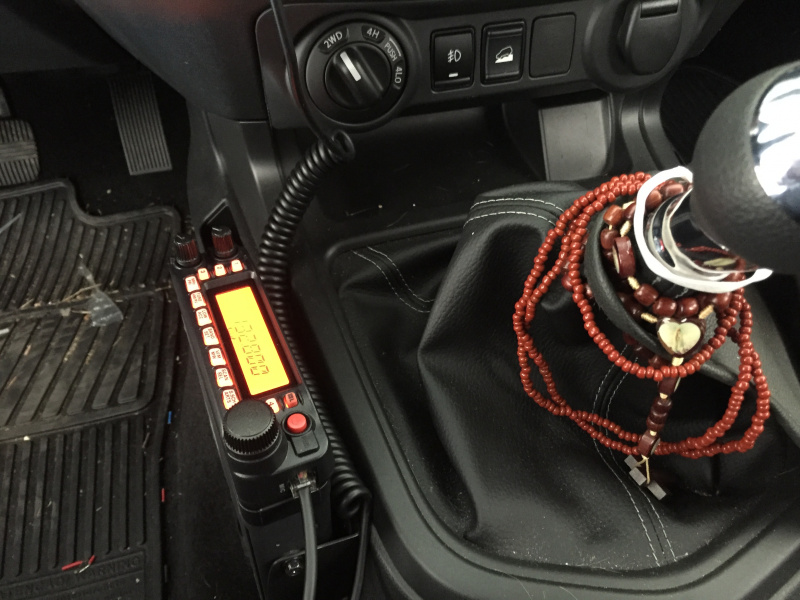

PY/PU VHF-UHF:
Anexo 574814

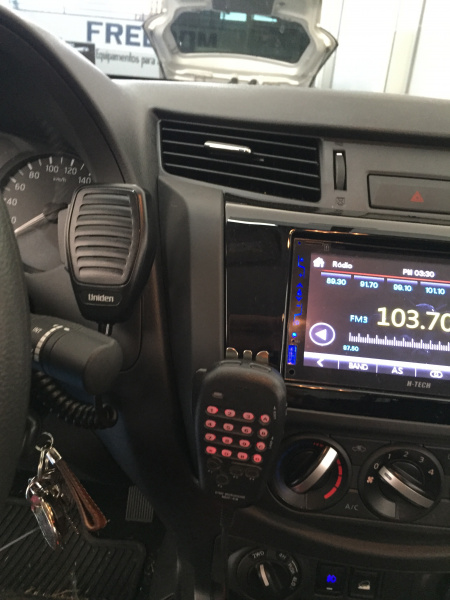

PTTs (na mão sem atrapalhar e nem obstruir nada no dash-board da viatura:
Anexo 574815

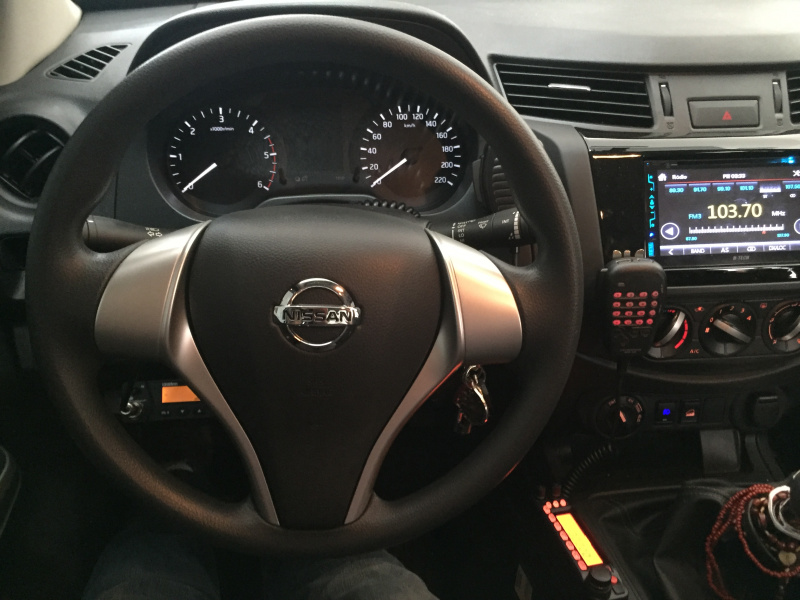

Visão geral do conjunto:
Anexo 574816
1 Anexo(s)
Minha viatura em modalidade rádio-comunicação móvel - fase 1 (medições)
Basicamente três medições são feitas:
O do nível da bateria, sempre bom se certificar disto.
O do aterramento das antenas, já mostrado em post acima.

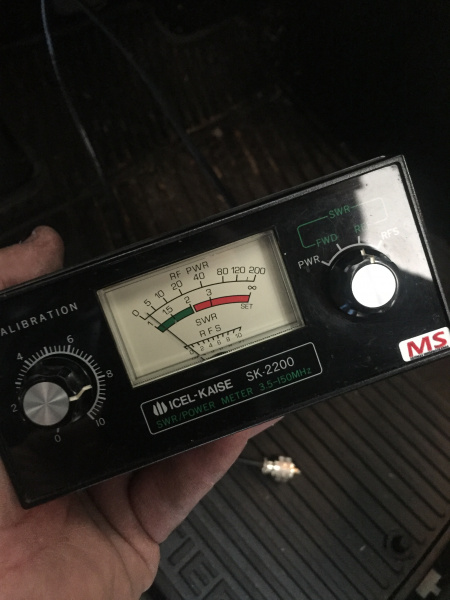

E o nível do ROE mais popularmente chamado de nível de estacionária:
Anexo 574817
