Pablo eu nao consigo entender essa sua ideia de que girando a cx vai sobrar espaço entre o terminal da cx e o dferencial, vou lhe buscar aí pra vc ver. Isso eu poderia fazer na construção de outra ponta(suporte) de terminal. Tb acho mal feita algumas dessas das fotos acima, exceto a primeira e a última. A primeira fica como o sistema original do jeep e dos carros modernos, já a última é a que eu estou tentado a fazer, sem diminuir o tamanho da barra/caixa e aumentando o tamanho do suporte do terminal, sim, para isso vou deixar a barra/munhao só invertendo-a, passando o terminal duplo para o outro lado,(ideia minha) espero que isso nao o faça pegar no feixe. Se pegar copio como na última foto, deixando o mais paralelo ao solo possível, e assim vejo uma interferência minima.
Projeto Trupy Zupy - CJ 5 1965
Versão Imprimível
-
04/10/2013, 14:41vavarusso
-
05/10/2013, 07:02vavarusso
Pessoal ontem inverti a barra munhão a munhão e estou acreditando que vai ficar bom demais, apesar dela encostar de leve no diferencial. Pablo já que infelizmente voce nao pode vir aqui, mando mais umas fotos pra voce ver que girando a cx ou levando-a para trás nao resolve.
-
05/10/2013, 08:35Pablo.pinto2007Vavá, me desculpe... mas me desculpe mesmo... eu só estava focando no sistema de barras... o seu problema é maior do que eu pensava e como não estou aí para ver, não tinha em mente realmente...Citação:
Postado originalmente por vavarusso
O meu jeep tem o diferencial pequeno, Dana 25, originais nos CJ-3A e quando coloquei o parafuso com a sobra para o lado do diferencial o mesmo andou raspando na tampa do diferencial, ou seja, a minha barra está passando muito próximo da tampa do diferencial... aí imagine o seu que é dana 44... bem maior... realmente, levar a caixa mais pra traz só vai trazer mais problemas, girá-la seria só uma questão estética mesmo, não influenciaria em nada mecanicamente...
Ficou complicado isso aí... então eu iria de hi steer (é assim que se escreve?)... resolveria o problema... eu acho!!!
Vavá espero que minhas inúteis críticas e palavras não o tenham feito perdido tempo as analisando...
Grande e forte abraço... na esperança do amigo conseguir botar esse jeep pra andar... de uma vez por todas...
Pablo -
05/10/2013, 09:29Pablo.pinto2007
E pra animar achei esse vídeo sem querer e só me lembrei de você!!!
Meu Nome é trupizupe Zé Tamalho Ao Vivo - YouTube
Abraços!
Pablo -
05/10/2013, 12:19vavarusso
Pablo voce só tem me ajudado, foi aparti de suas sugestões e afirmações que acho que vou chegar a uma conclusão. Já comecei a fazer a nova tentativa. Pablo eu logo vi que o seu caso era diferente do meu, e eu aqui ficando agoniado com a sua sugestao de levar a caixa para tras. Ufa! Aprendizado nao tem preço. Sim, sobre a música do grande Zé Ramalho, foi dela que tirei o nome do jeep. Depois posto fotos da nova "invenção"
-
06/10/2013, 09:41vavarusso
Bom dia, olha a "nova" invenção em construção. Se vc por acaso tomou coka, veja a utilidade da garrafa.
-
06/10/2013, 10:01Pablo.pinto2007Mais uma invenção Vavá produções...Citação:
Postado originalmente por vavarusso
Vavá, se vc analisou se com o movimento da suspensão as barras que agora tem mais uma, não irão se bater... tá formado...
Grande abraço e parabens pela criatividade!!!
Ah... toma cuidado com essas barras, pois vi uma ali que era de coluna de direção (setor da caixa até o volante), normalmente são canos e não são maciços... o que pode se tornar um ponto frágil... talvez um vergalhão GG50 ficasse bem mais resistente (tô brincando), mas analise se esse tubo é ou não oco, e por ser responsável por apenas um movimento de torção (em sua função oritignal) não deve ter uma parede muito grossa... o ideal seria maciço apesar do peso que lhe trará!!!
Até!!!
Pablo -
06/10/2013, 10:43antonio umino

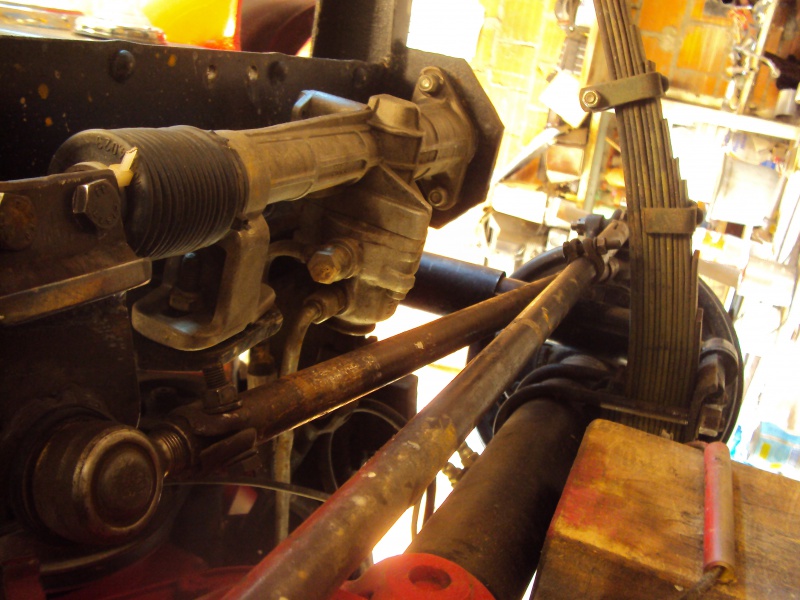

Anexo 433916
Vavá,Citação:
Postado originalmente por vavarusso
Olhando por esta foto....
Esta sua caixa de direção, tem que estar um pouco à frente, isto é, na linha da travessa dianteira a caixa tem que estar paralela , pois fazendo assim adiantando a caixa, as barras não se encontram....
Tanto faz vc colocar do lado direito ou do esquerdo como está. (barra da caixa à roda).
Ok.
abçs -
06/10/2013, 11:28eliasFerreira
Vavá, vc pode me passar o tamanho da barra maior?
Valeu! -
06/10/2013, 19:07antonio uminoObservando...Citação:
Postado originalmente por antonio umino
a barra que sai da caixa de direção à roda esquerda... está colocada na parte de traz da barra roda a roda...
Colocando a caixa mais à frente, isto é na linha frontal da travessa dianteira, esta barra vai à frente da barra roda a roda...
abçs -
06/10/2013, 20:53vavarusso
Meu colega Pablo vc é um bom observador, realmente é de coluna de direção, mas é maciça e como vc falou pesa muito. Hoje a tarde terminei de instalar e de testar ficou show, fiquei muito feliz. A barra roda/roda quando esterça totalmente para qualquer um dos lados acaba encostado no diferencial mais isso acho que nao trará pobrema. Pablo obrigado pelo elogio, mais foi a parti de sua observaçõa sobre a posição do terminal em relação ao do seu jeep....Valeu!!!
-
06/10/2013, 20:55vavarussoAntonio assim funcionou mais ia me trazer problema entao mudei. Veja fotos abaixo.Citação:
Postado originalmente por antonio umino
