É cara agora entendo o pq do do seu estar 100% alinhado, nao é sua cx que estar na altura do eixo, mais sim seu munhão com "HS" que estar na altura dela. Se vc tivesse observado direito o meu sistema teria visto que é diferente. Vamos discuti o tipo de adaptação em foco. Sabemos que tem várias melhores.Citação:
Postado originalmente por Dic3
Projeto Trupy Zupy - CJ 5 1965
Versão Imprimível
-
14/10/2013, 14:24vavarusso
-
14/10/2013, 14:40Dic3
Vava quando voce compra o kit de direcao VW esse braco SEMPRE vem junto, ou quando faz o kit obrigatoriamente voce TEM que fazer o braco, entao observe que sem ele NAO vai dar certo. Imaginei que antes de comecar a montar seu kit voce havia visto fotos de kits instalados ou de kits do mercado a venda.
De nada adianta voce me dizer: "Se vc tivesse observado direito o meu sistema teria visto que é diferente". Na boa, EU nao tenho que observar direito, teu sistema nao esta diferente, esta errado! E isso vai dar problema.
Voce ja havia me perguntado sobre esse braco (nao sei se aqui ou se no topico do meu jeep) e eu lhe passei as medidas dele, se voce nao o fez entao tem que fazer, e nao adianta tentar discutir solucao sem o braco.
Tentar remediar o sistema sem ter esse braco é certeza de um sistema incompleto consequentemente perda de tempo bem como problemas futuros.
Descer a caixa para deixar alinhada com o eixo é burrice pois qualquer obstaculo vai pegar em cheio na caixa.
Por isso metem o pau nesse sistema de direcao VW, se fazer errado e tentar solucionar com formas paliativas, é certeza de que vai dar merda. Faz do jeito certo e faz uma vez só.
E finalmente fazer esse braco é mais facil do que empurrar bebado na descida, eu comprei um pedaco de barra da espessura necessaria e cortei com tico-tico -
14/10/2013, 14:57vavarusso
Dic sao poucas as adaptações dessa cx que usam a imitação de um HS. Realmente com o braço vai ficar melhor e mais seguro, mas nao me parece ser fácil assim de fazê-lo, se nao a maioria seria assim. Vou fazer uma guia para a cx correr sem molejo.
Obrigadão -
14/10/2013, 20:48vavarusso
O princípio é esse. Guias para evitar a força~radial no pitman
-
14/10/2013, 21:34GBarros
Estou acompanhando este topico a algum tempo, e vejo a sua grande virtude em reformar este jeep do zero vavarusso. Eu tb fiz isso no meu, e realmente é gratificante. Agora, te falo: desmonta todo este sistema de direção e faça direito. Se preciso, compre até outro, com a caixa hidráulica do opala (que foi pelo que eu optei, por ser, ao meu ver, mais seguro). Lembre-se que direção é coisa séria, como freios. Se quebrar com vc andando, vc não terá controle nenhum do veiculo. Nem freio salva. Portanto, não economize. Sei que a ansiedade de terminar é enorme, mas segurança é importantissimo. Vai uma fotinha que tirei da net, que foi uma das que me inspirou a não colocar uma direção de VW (lembrando que existem sistemas montados com a de VW que são muito bem projetadas, como a do que o amigo postou antes, funcionando perfeitamente)
Anexo 435083 -
14/10/2013, 22:49Rodrigo Baratti
Vavarusso,
O sistema de guias resolve definitivamente o problema da fragilidade desse sistema, mas pelo trabalho que dá e custo é mais barato comprar uma caixa de S10 ou Opala.
Na minha opinião a cx de Santana só deve ser usada em um jeep de baixo custo, pois essa é sua vantagem.
O único problema da sua direção é o tamanho do braço que sai da caixa e é ligado a barra ("pitman") que ficou muito longo.
Use uma chapa de aço de 1/2 pol com 1/3 (15/20 cm no maximo) do tamanho desse que vc fez e faça uma peça unica, com 2 furos para fixar no braço da cx e um furo conico do outro lado para fixar o terminal de direção.
Estou sem meu pc aqui para procurar uma foto, mas amanhã passo na oficina e bato uma foto do que usei no meu jeep por um tempo.
[]`s -
14/10/2013, 22:56Rodrigo Baratti

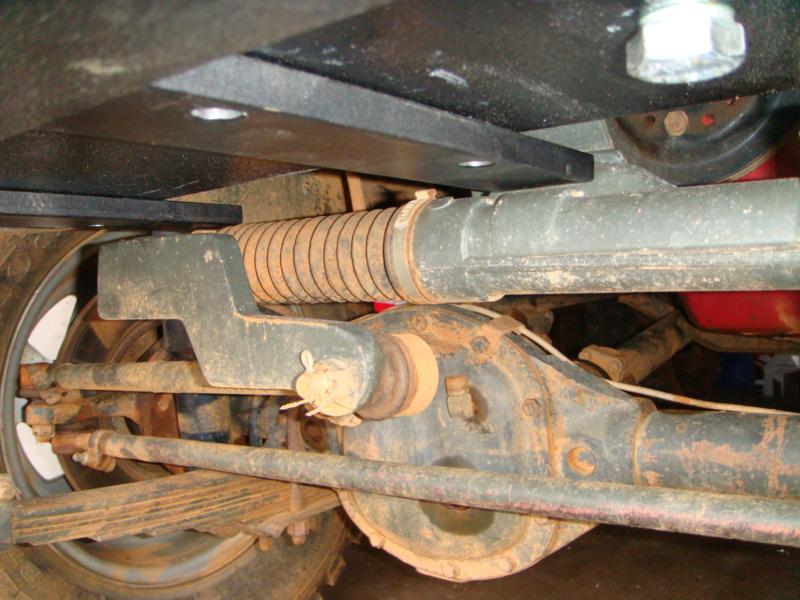

Achei uma foto da minha o topico do Mula.
Anexo 435087
Esquece essa chapa preta de cima que é do suporte do guincho que eu estava medindo. -
15/10/2013, 08:144X4GARAGE
X2 :curtir:
coloca logo uma de s10 e pronto acabou se os problemas!!!!
[]s
Citação:
Postado originalmente por Rodrigo Baratti
-
15/10/2013, 14:30vavarusso
Fico agradecido pela participação de voces. O Gbarros foi dos primeiros que comecei acompanhar assim como Rodrigo. O 4x4GARAGE desde do inicio tem me ajudado muito. Barros se eu deixar aminha como estar poderá quebrar sim. Rodrigo acredito muito nessa caixa, acho forte e confiável desde que com um certo critério na adaptação, acredito que o sistema de guia nao terei mais problemas. Magrão o cx da S10 os problemas depois de colocar estariam acabados, mais vou investi nesse projeto que já está meio caminha andado e a cx da $$$$10 tá meio dificil aqui. Entende?
Nao me apedreje. Vou colocar apenas uma guia, haste de amortecedor de 20mm, logo acima do braça pitman. Obrigadaão -
15/10/2013, 15:48matrakaum
Amigo Vava,
Se me permite a ousadia vou dar um pitaco. Falo agora como alguém que tem um monte destas caixas de Santana. Elas são bem confiáveis para o Santana que, no meu pouco entender, não torce ou, ao menos, torce pouco a estrutura do carro.
A parte aonde fixa a caixa, como a caixa propriamente dita, não aguentam um esforço mto grande. Eu não sei lhe dizer qual material é aquele mas parece meio mole. Digo pq. já vi a fixação quebrada.
Eu acredito que não suporte as "torcidas" que acontecem no jeep. Tem uma coisinha tb. que tem de se levada em conta..se o jeep descer de frente e pegar uma ponta de pedra ali já era....quebra com vontade...não é difícil de ver caixas assim... -
15/10/2013, 16:46kasemodel
Vavá, já viu o KIT que é vendido na Autocar4x4 (acredito que existam outras lojas com KIT's selelhantes)?
Veja só: http://www.autocar4x4.com.br/novo/im...fa04a8d7b4.JPG
Vc só precisa do "Hight Steer" que vai na roda direita, o resto vc já tem! E vai ficar no mesmo esquema do sistema do amigo Rodrigo Baratti.
Acho que fica bem mais simples do que vc está pretendendo fazer...
Abraço,
Kasemodel -
16/10/2013, 07:54vavarussoBom dia Matrakaum, e o caroço coo está? Bem se eu estivesse começando eu colocaria uma de opala, mas agora nao volto atrás vou ver no que dá.Citação:
Postado originalmente por matrakaum
