  • #229
    Usuário
    Entrada
    15/06/2011
    Local
    Dois Irmãos/RS
    Idade
    50
    Posts
    115
    Agradecimentos: 0



    Anexo 370653ae gbombana, ta ae as fotos que prometi. Qualquer dúvida é so pedir. Flw[/QUOTE]

    Amigo, que setor utilizou no seu kart, ficou muito bom.

  • #230
    Usuário
    Entrada
    05/12/2011
    Idade
    40
    Posts
    28
    Agradecimentos: 0
    Citação Postado originalmente por Agadirs Ver Post
    E daí Lucas ...me diz que chapa tu usou no centro da roda, material e espessura....??Um abraço...e ficou um beleza o teu projeto..valeu
    Beleza Agardis, a chapa das rodas é aço 1020 com 4mm de espessura, as dianteiras coloquei uns raios para reforçar o cubo, na traseira mandei tornar um disco da mesma chapa com uns 15cm de diâmetro, foi soldado no centro da roda para poder fazer a furação cônica dos parafusos VW. Se for fazer igual, aconselho você fazer raios nas rodas traseiras tambem, domingo me empolguei na pista e acertei um barranco de lado ai amassou o centro da roda, coisa facil de arrumar, mas ja toma tempo e dinheiro. Nesse fds vou providenciar quatro raios iguais os dianteiros para soldar na traseira, postarei as fotos. Ja a roda dianteira ficou boa, rampei uma curva de nível e caí de bico no chão, a suspensão foi no ultimo e as rodas aguentear beleza kkkkk. Só não capotei ainda, o resto ja aconteceu tudo... Qualquer dúvida pergunte ai... flw

  • #231
    Usuário
    Entrada
    15/09/2012
    Local
    guaratuba/PR
    Idade
    32
    Posts
    10
    Agradecimentos: 0

    Unhappy Curiosidade

    ola pra todos sou novo aqui e mau comesei o meu projeto da minha gaiola
    mais estou louco pra ver uma corrida e falar com alguns praticantes porem moro em guaratuba e nao axo uma corrida nem praticantes aqui por perto ....
    se alguem saber de algo vlw ....

  • #232
    Usuário Avatar de gbombana
    Entrada
    03/12/2011
    Local
    Campo Mourão/PR
    Idade
    28
    Posts
    486
    Agradecimentos: 0

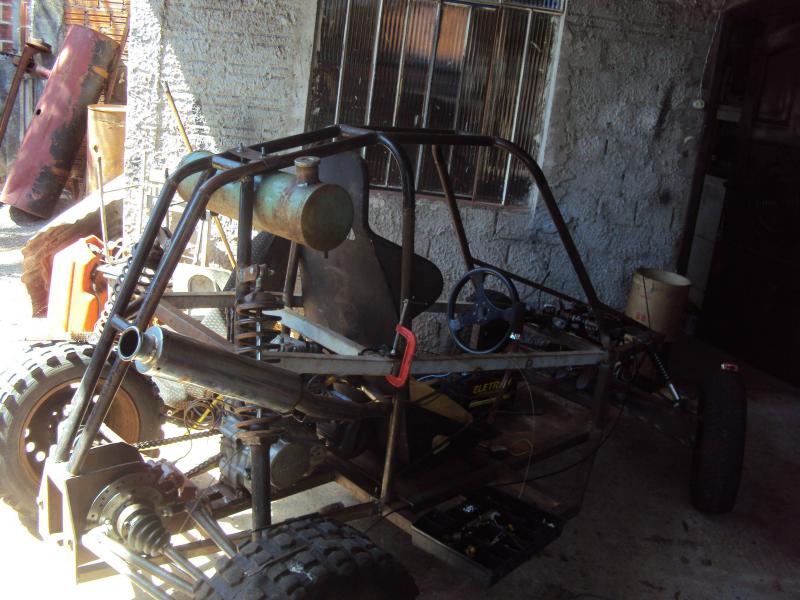

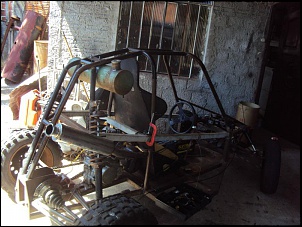

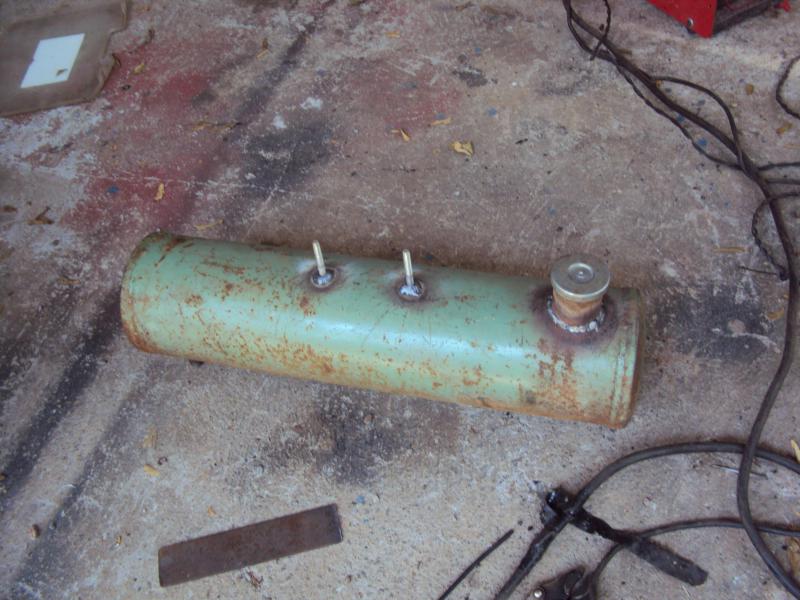

    Fala pessoal, segue mais 2 fotos do tanque, usei 1 reservatorio de ar de caminhão, cortei um bocal e soldei no cilindro e a tampa é de radiador.



    Abs.

  • #233
    Usuário
    Entrada
    09/05/2012
    Local
    Miguel Pereira/RJ
    Idade
    38
    Posts
    34
    Agradecimentos: 0
    Citação Postado originalmente por gbombana Ver Post
    italomp, a caixa de transmissão não foi feito pelo projeto piranha, eu mesmo fui idealizando e montando e fazendo os calculos na hora, não tenho nenhum projeto, mas se quiser algo pode perguntar.

    Abs.

    Po cara ja tentei montar uma de cabeça mais não consigo, voce tem fotos detalhada do processo??? Pelas fotos q'ue estão aki no forum naum consegui... essa parte de trasmissão so muito leigo, e num conheço ninguem que faça.
    Gaioleiros M&P no Youtube!!!

  • #234
    Usuário Avatar de gbombana
    Entrada
    03/12/2011
    Local
    Campo Mourão/PR
    Idade
    28
    Posts
    486
    Agradecimentos: 0
    Fala italomp, segue fotos detalhadas da trasmissão.

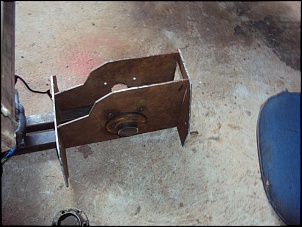

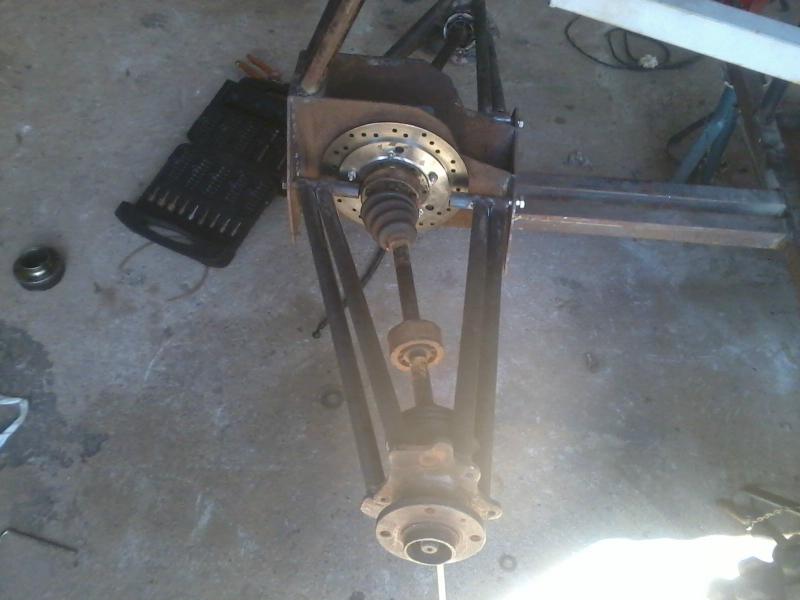

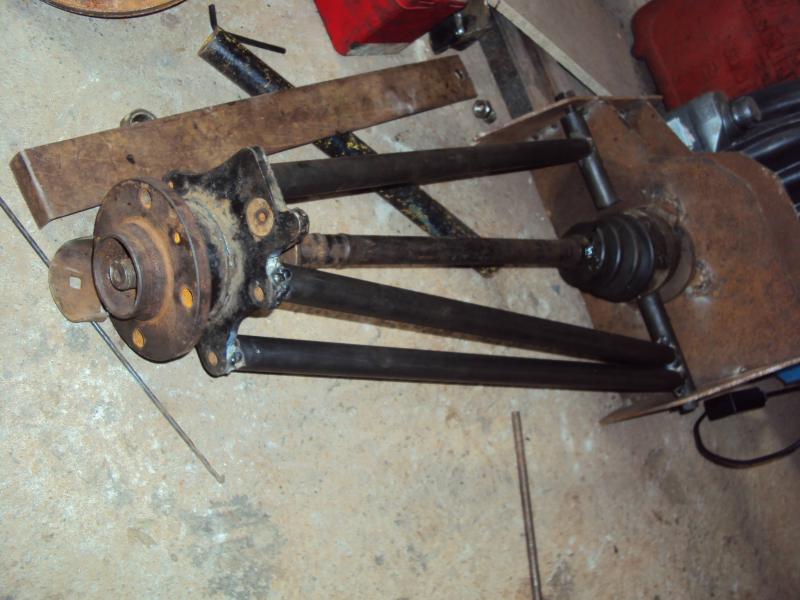

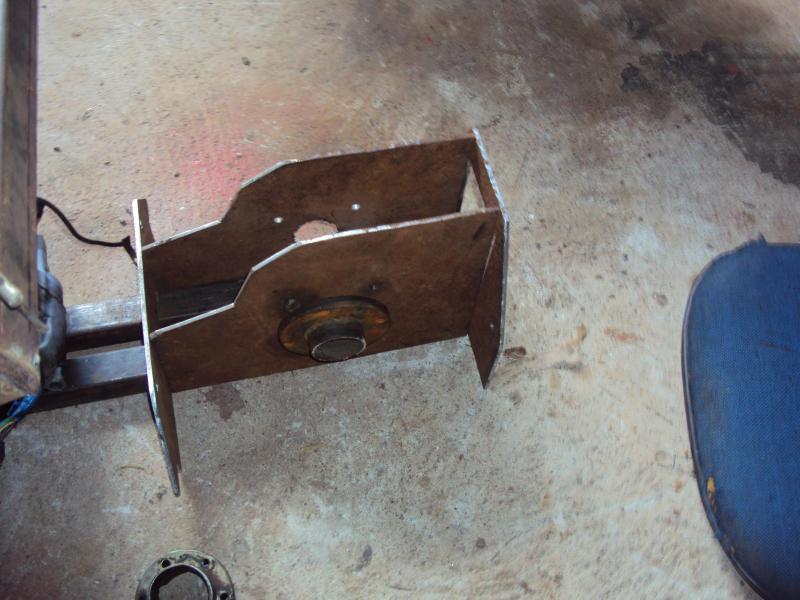

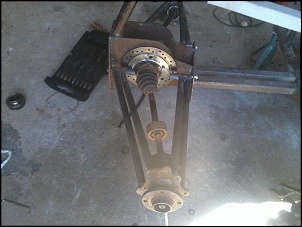

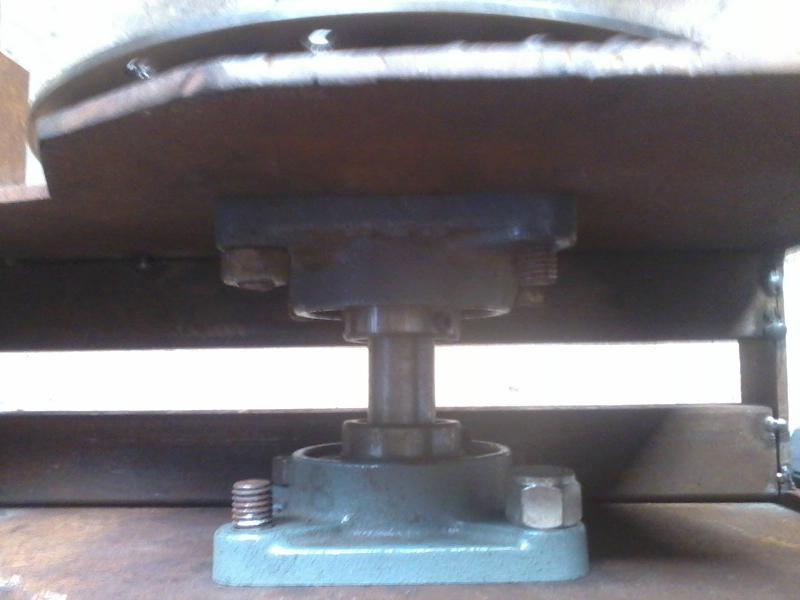

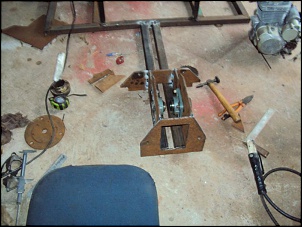

    A primeira foto é da caixa onde vai os mancais e as balanças, a segunda da pra ver os mancais lá dentro, a terceira é a coroa, o disco de freio, as flanges e eixo que vão ligadas a coroa, disco e homocineticas, na quarta é a balança montada, o projeto da balança é o mesmo do piranha, só mexi no tamanho dela pra caber o semi eixo, na quinta mostra como fica montada a coroa entre a homocinética e a flange.

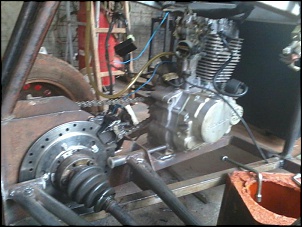

    Na sexta é os mancais e o eixo, na setima dá pra ver o disco montado e a ultima é o conjunto montado.


    Abs.
    4X4 Brasil

  • #235
    Usuário Avatar de Alex Gambiara
    Entrada
    15/02/2012
    Local
    Maripá/PR
    Idade
    28
    Posts
    538
    Agradecimento: 1
    Ola pessoal!!! Gbombana vc tem ai a medida do furo do cubo do gol?

  • #236
    Usuário Avatar de gbombana
    Entrada
    03/12/2011
    Local
    Campo Mourão/PR
    Idade
    28
    Posts
    486
    Agradecimentos: 0
    Da original ou o que eu reabri pra usar de flange ?

  • #237
    Usuário Avatar de Alex Gambiara
    Entrada
    15/02/2012
    Local
    Maripá/PR
    Idade
    28
    Posts
    538
    Agradecimento: 1
    Da original

  • #238
    Usuário Avatar de gbombana
    Entrada
    03/12/2011
    Local
    Campo Mourão/PR
    Idade
    28
    Posts
    486
    Agradecimentos: 0
    Fui lá medir e deu 24,8mm de diametro por dentro dos dentes, não é muito exato porque ta de noite é ta ruim de ver no paquimetro, amanhã de dia eu meço bem certinho.

    Abs.

  • #239
    Usuário Avatar de Alex Gambiara
    Entrada
    15/02/2012
    Local
    Maripá/PR
    Idade
    28
    Posts
    538
    Agradecimento: 1
    ok valeu, eu vou precisar abrir pouco entao pq o meu eixo é 25mm, eu tava imaginando uns 30mm.

    absss.

  • #240
    Usuário Avatar de vinijost
    Entrada
    21/10/2008
    Local
    Porto Alegre/Igrejinha RS/RS
    Idade
    35
    Posts
    1,358
    Agradecimentos: 0
    Citação Postado originalmente por Alex Gambiara Ver Post
    ok valeu, eu vou precisar abrir pouco entao pq o meu eixo é 25mm, eu tava imaginando uns 30mm.

    absss.
    faz uma estria no eixo.. dai é só encaixar o cubo em cima e fazer uma rosca na ponta do eixo e parafusar o cubo no eixo com uma porca

    Abraços..
