Anexo 370653ae gbombana, ta ae as fotos que prometi. Qualquer dúvida é so pedir. Flw[/QUOTE]

Amigo, que setor utilizou no seu kart, ficou muito bom.
20/09/2012, 22:42
Lucas L F75

Citação:

Postado originalmente por Agadirs

E daí Lucas ...me diz que chapa tu usou no centro da roda, material e espessura....??Um abraço...e ficou um beleza o teu projeto..valeu

Beleza Agardis, a chapa das rodas é aço 1020 com 4mm de espessura, as dianteiras coloquei uns raios para reforçar o cubo, na traseira mandei tornar um disco da mesma chapa com uns 15cm de diâmetro, foi soldado no centro da roda para poder fazer a furação cônica dos parafusos VW. Se for fazer igual, aconselho você fazer raios nas rodas traseiras tambem, domingo me empolguei na pista e acertei um barranco de lado ai amassou o centro da roda, coisa facil de arrumar, mas ja toma tempo e dinheiro. Nesse fds vou providenciar quatro raios iguais os dianteiros para soldar na traseira, postarei as fotos. Ja a roda dianteira ficou boa, rampei uma curva de nível e caí de bico no chão, a suspensão foi no ultimo e as rodas aguentear beleza kkkkk. Só não capotei ainda, o resto ja aconteceu tudo... Qualquer dúvida pergunte ai... flw
21/09/2012, 20:29
otuka

Curiosidade

ola pra todos sou novo aqui e mau comesei o meu projeto da minha gaiola
mais estou louco pra ver uma corrida e falar com alguns praticantes porem moro em guaratuba e nao axo uma corrida nem praticantes aqui por perto ....
se alguem saber de algo vlw ....
27/09/2012, 21:40
gbombana

2 Anexo(s)

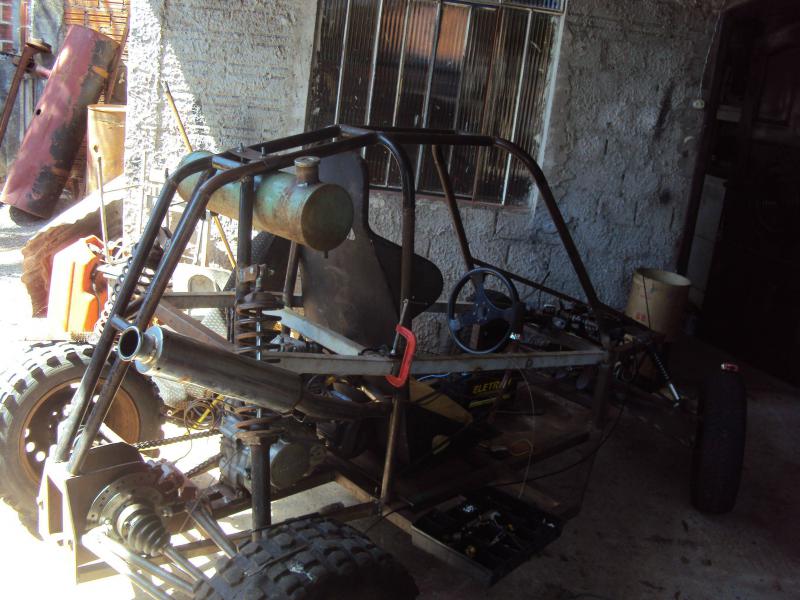

Fala pessoal, segue mais 2 fotos do tanque, usei 1 reservatorio de ar de caminhão, cortei um bocal e soldei no cilindro e a tampa é de radiador.

Anexo 372659 Anexo 372660

Abs.
28/09/2012, 09:37
italomp

Citação:

Postado originalmente por gbombana

italomp, a caixa de transmissão não foi feito pelo projeto piranha, eu mesmo fui idealizando e montando e fazendo os calculos na hora, não tenho nenhum projeto, mas se quiser algo pode perguntar.

Abs.

Po cara ja tentei montar uma de cabeça mais não consigo, voce tem fotos detalhada do processo??? Pelas fotos q'ue estão aki no forum naum consegui... essa parte de trasmissão so muito leigo, e num conheço ninguem que faça.
28/09/2012, 13:42
gbombana

8 Anexo(s)

Fala italomp, segue fotos detalhadas da trasmissão.
Anexo 372705 Anexo 372706 Anexo 372707 Anexo 372708 Anexo 372709 Anexo 372710 Anexo 372711 Anexo 372712

A primeira foto é da caixa onde vai os mancais e as balanças, a segunda da pra ver os mancais lá dentro, a terceira é a coroa, o disco de freio, as flanges e eixo que vão ligadas a coroa, disco e homocineticas, na quarta é a balança montada, o projeto da balança é o mesmo do piranha, só mexi no tamanho dela pra caber o semi eixo, na quinta mostra como fica montada a coroa entre a homocinética e a flange.
Na sexta é os mancais e o eixo, na setima dá pra ver o disco montado e a ultima é o conjunto montado.

Abs.
04/10/2012, 21:05
Alex Gambiara

Ola pessoal!!! Gbombana vc tem ai a medida do furo do cubo do gol?
04/10/2012, 21:12
gbombana

Da original ou o que eu reabri pra usar de flange ?
04/10/2012, 21:17
Alex Gambiara

Da original
04/10/2012, 21:50
gbombana

Fui lá medir e deu 24,8mm de diametro por dentro dos dentes, não é muito exato porque ta de noite é ta ruim de ver no paquimetro, amanhã de dia eu meço bem certinho.

Abs.
04/10/2012, 21:55
Alex Gambiara

ok valeu, eu vou precisar abrir pouco entao pq o meu eixo é 25mm, eu tava imaginando uns 30mm.

absss.
04/10/2012, 21:59
vinijost

Citação:

Postado originalmente por Alex Gambiara

ok valeu, eu vou precisar abrir pouco entao pq o meu eixo é 25mm, eu tava imaginando uns 30mm.

absss.

faz uma estria no eixo.. dai é só encaixar o cubo em cima e fazer uma rosca na ponta do eixo e parafusar o cubo no eixo com uma porca ;)

Abraços..
