Construção Kart Cross Aranha

Versão Imprimível

05/09/2012, 01:38
Guilherme Sarmento

Caro amigos.....

Sou novo nesse ramo mas tenho muito vontade de aprender cada dia mais, e tenho vontade de montar um kart cross com motor central mas juro que não tenho nenhuma noção sobre o assunto, meu pai e soldador já é um grande passo mas espero que vcs possam me ajudar no que for possivel. Tenho dois projetos comigo um de motor lateral e outro de motor central, mas queria motar o de motor central.
Eu tenho um motor de uma cb 500, será que da certo? Ou fica muito bravo...... Preciso de ajuda... Ok abraço desde jáfico grato
05/09/2012, 02:38
miguéh

cb 500 fica top, só fazer e curtir:cool:
10/09/2012, 20:06
gbombana

2 Anexo(s)

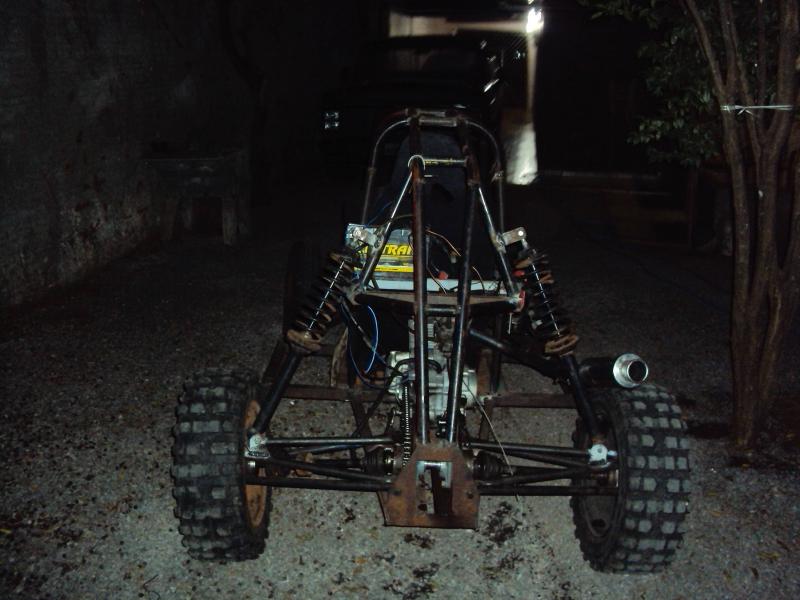

Fala pessoal, segue algumas fotos atualizadas do kart cross, já com amortecedores dianteiros e traseiros, motor, freio, eixos traseiro, direção ... já esta rodando, falta alguns ajustes, tanque e alavanca de cambio e mais 2 amortecedores dianteiros (vou fazer duplo).
Anexo 369765 Anexo 369766 Anexo 369767 Anexo 369768 Anexo 369769 Anexo 369770 Anexo 369773 Anexo 369774

Abs.
10/09/2012, 21:21
felipefeks

Ficou bem legal heim cara!!!! parabens!!! Como ele está andando com esses pneus???não tá forçando muito o motor???
11/09/2012, 13:00
lpilz1

Citação:

Postado originalmente por gbombana

Fala pessoal, segue algumas fotos atualizadas do kart cross, já com amortecedores dianteiros e traseiros, motor, freio, eixos traseiro, direção ... já esta rodando, falta alguns ajustes, tanque e alavanca de cambio e mais 2 amortecedores dianteiros (vou fazer duplo).
Anexo 369765 Anexo 369766 Anexo 369767 Anexo 369768 Anexo 369769 Anexo 369770 Anexo 369773 Anexo 369774

Abs.

Resumidamente, que amortecedores usou dianteiro/traseiro freio e caixa direção? Valeu.
11/09/2012, 17:35
gbombana

Felipe, não andei muito ainda pra ver, mas acho que vai ficar um pouco pesado sim para o motor, mas vou ver o que acontece...
11/09/2012, 17:39
gbombana

5 Anexo(s)

Citação:

Postado originalmente por lpilz1

Resumidamente, que amortecedores usou dianteiro/traseiro freio e caixa direção? Valeu.

Amortecedores traseiros são os traseiros do gol, coloquei a base da mola como chapéu e um terminal olhal rosqueado na ponta do amortecedor.
Os dianteiros são 2 da strada 200 (não montei ainda) e 2 da CG 150, vou colocar os da strada por dentro, e os da CG por dentro porque a da titan tem mais curso.
A caixa é GM, provalvemente do monza ou chevette, elá é fixada por braçadeira.
O freio é o mesmo da strada, a pinça, disco e cilindro mestre.

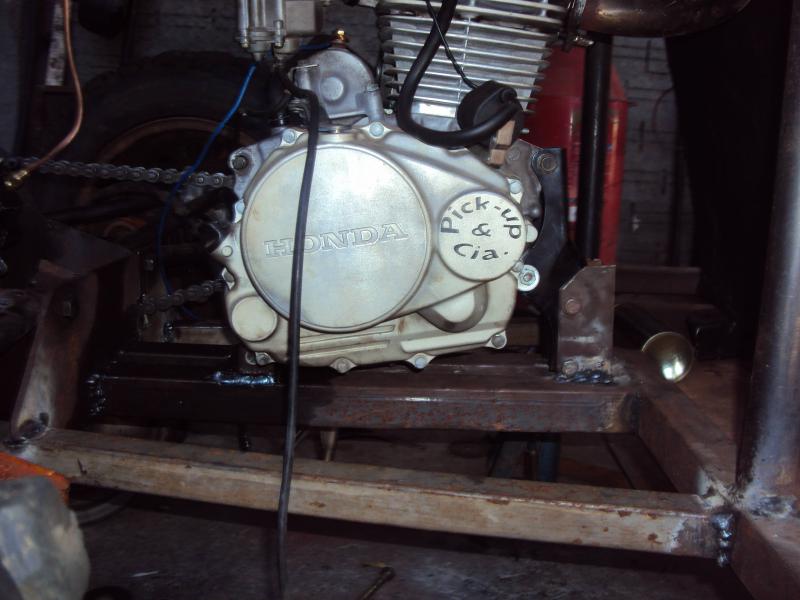

Tem umas fotos que eu postei e não foi, vou colocar denovo.

Anexo 369936 Anexo 369937 Anexo 369938 Anexo 369939 Anexo 369940

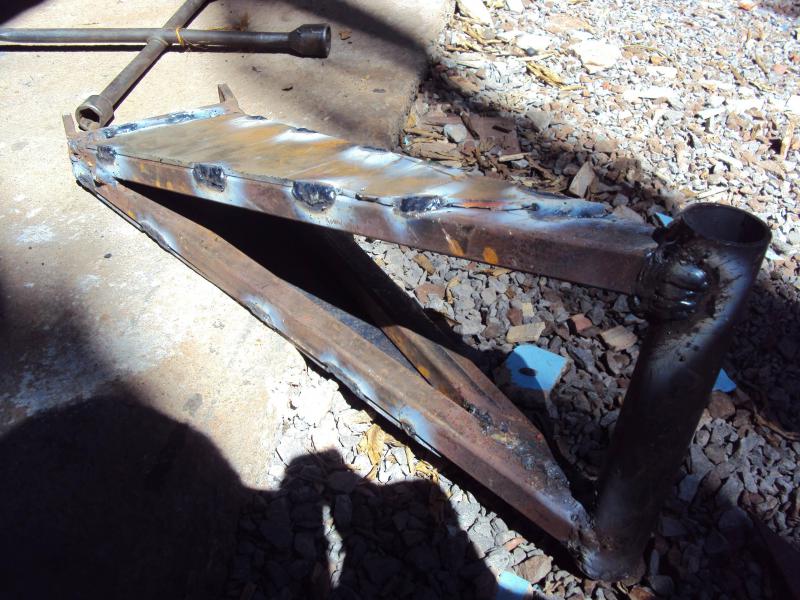

A suspensão dianteira foi reforçada, por recomendação do nosso companheiro Bruno Holz.

Abs.
11/09/2012, 22:57
vinijost

Citação:

Postado originalmente por gbombana

Amortecedores traseiros são os traseiros do gol, coloquei a base da mola como chapéu e um terminal olhal rosqueado na ponta do amortecedor.
Os dianteiros são 2 da strada 200 (não montei ainda) e 2 da CG 150, vou colocar os da strada por dentro, e os da CG por dentro porque a da titan tem mais curso.
A caixa é GM, provalvemente do monza ou chevette, elá é fixada por braçadeira.
O freio é o mesmo da strada, a pinça, disco e cilindro mestre.
Tem umas fotos que eu postei e não foi, vou colocar denovo.

Anexo 369936 Anexo 369937 Anexo 369938 Anexo 369939 Anexo 369940

A suspensão dianteira foi reforçada, por recomendação do nosso companheiro Bruno Holz.

Abs.

gostei da idéia de deixar o manete... asudhsadu poderia ter colocado um braço "alavanca" direto no cilindrinho de freio.

Abraços..
12/09/2012, 18:02
gbombana

Eu tinha pensado nisso, mais o cilindro só trabalha na horizontal, se colocar ele de pé não da pressão no fluido, ali ficou fácil de fazer também.

Abs.
12/09/2012, 20:54
Lucas L F75

o freio do meu está no mesmo esquema, coloquei o mecanismo inteiro, funciona que é uma beleza sem forçar o conjunto. Gbombana, quero ver se tomo vergonha na cara e tiro umas fotos da criança, sábado derreti um jogo de discos de embreagem, terminei agora de trocar tudo. Ficou legal teu kart, parabéns!

Abraço
12/09/2012, 22:12
gbombana

To na espera pra ver ...

Abs.
15/09/2012, 00:21
otuka

2 Anexo(s)

Ajuda

Ola estou começando planejar um projeto de kart cross porem sou novo neste assunto ...
tenho um motor cg 125
e estou pensando em montar um com motor lateral (tem muita diferença do ;com motor central ).... mais facil de projetar

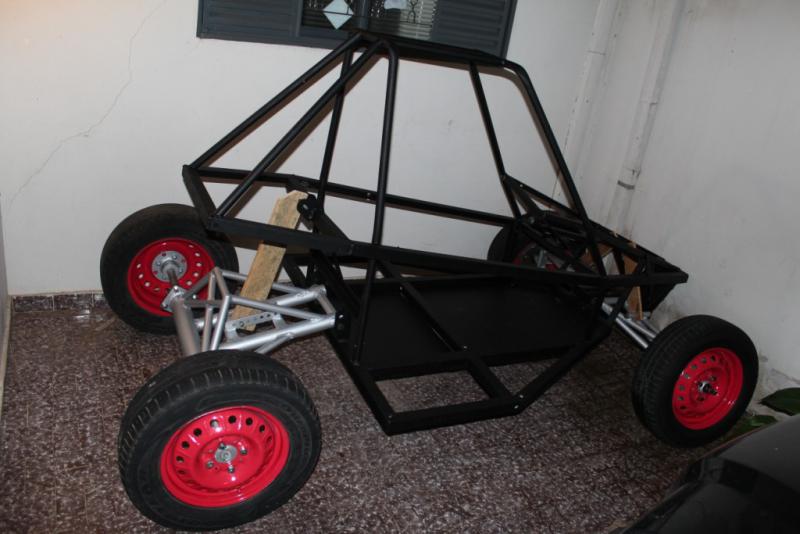

mais ou menos assim
com aro 13 ...traseiro tipo o seu ....com penel com travas
e dianteiro o da biz com parte de dentro de carro
e caixa de direçao do uno (porem como fasso pra reduzir o tamanho )

Anexo 370471 Anexo 370472

e se possivel vc mandar mais ou menos as medidas das ferragens ...
e algumas dicas
