Então como na foto não tem o motor nem os periféricos, não da pra saber onde a barra vai bater.

Mas no meu caso eu não coloquei nenhum mancal não, coloquei um cardã telescópico do caminhão vw, saindo da coluna e indo direto pra caixa, num angulo bom sem forçar as cruzetas.



Ficou assim, a foto ta meio ruim.



Foto de outro jeep pra vc ter uma ideia.

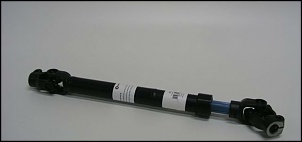

A barra telescópica é interessante por questão de segurança mesmo, alem das vibrações.



Acho q vc errou de personagem. kkkk


Abraços

Ok!

Todos entendemos a necessidade de se colocar um mancal... quando o caminho está obstruído... felizmente não é nosso caso!

A citação era pro Matraka, mas comentei o que o Vavá falou da telescópica...

Abraços!!!

Pablo

[Ian Jeep]

Ok!

Todos entendemos a necessidade de se colocar um mancal... quando o caminho está obstruído... felizmente não é nosso caso!

A citação era pro Matraka, mas comentei o que o Vavá falou da telescópica...

Abraços!!!

Pablo

É ai não tem boca, quando tem algo no meio ai tem q fazer o malabarismo e usar o mancal.

Mas assim, pela foto do matraka não dava de ver, ai deduzi q ele tava fazendo a barra da coluna sem antes colocar o motor pra saber saca. Provavelmente ele já deve ter feito esse teste.

Abraços

[matrakaum]

Eu medi com o motor sim. É que este motor já tah parecendo cueca, todo dia tira e todo dia põe...kkkkkkkk
Mandei fresar a barra que vem da caixa e se acopla na telescópica. Foi uma paulada$$$ mas só achei um kra que faz, então não teve mto o que chorar.
O meu problema é que não quero passar uma barra direto até lá embaixo, quero secciona-la bem na parede corta-fogo para qdo fazer manutenção ficar mais fácil.

[matrakaum]

Amigos,

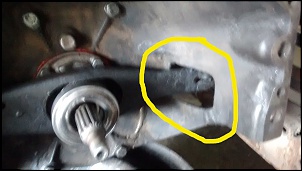

Estou com dúvidas na montagem do garfo da embreagem. Faz mto tempo que desmontei este câmbio e não lembro como estava. Se puderem me dar um passo-a-passo e peças que vão... Aqui nas fotos abaixo coloquei o que eu consegui montar, não sei se está certo. Peguei o garfo, coloquei o rolamento e travei naquele parafuso de regulagem. Até aqui eu acho que está certo, embora o rolamento está sambando no eixo. Será que vai alguma coisa aí para ele ficar fixo?
Na questão do acionamento eu não faço ideia de como estava, me parece que tem de ir uma mola sei lá... o trem tá completamente bambo.
Fico no aguardo.

[vavarusso]

Amigos,
Estou com dúvidas na montagem do garfo da embreagem. Faz mto tempo que desmontei este câmbio e não lembro como estava. Se puderem me dar um passo-a-passo e peças que vão... Aqui nas fotos abaixo coloquei o que eu consegui montar, não sei se está certo. Peguei o garfo, coloquei o rolamento e travei naquele parafuso de regulagem. Até aqui eu acho que está certo, embora o rolamento está sambando no eixo. Será que vai alguma coisa aí para ele ficar fixo?
Na questão do acionamento eu não faço ideia de como estava, me parece que tem de ir uma mola sei lá... o trem tá completamente bambo.
Fico no aguardo.

Até aí me parece certo. Quem vai dá pressao axial nele é a embreagem, o cabo puxa o braço que puxa o rolamento que pressiona o chapéu chinês(mola da embreagem) afastando, desligando o cambio do motor.

[vavarusso]

Meu caro matraka1 dá uma olhadinha.

[antonio umino]

Matraca.

Neste garfo da embreagem tem uma mol(chapa de aço) que segura o rolamento da embreagem.
Tem um tipo de garfo na ponta onde encaixa no parafuso de regulagem e uma outra que segura o rolamento.

abçs

[matrakaum]

Bom Dia Amigos,
Antonio Umino - No garfo está esta mola. Então até aí acho que está certo. Minha preocupação é como por o cabo da embreagem. Se precisa de algum malabarismo ou é só fazer como no Opala mesmo. Vi um opala agora de manhã e é algo super simples. Vai uma mola na parte externa do garfo e por trás, para que puxe o garfo em direção ao diferencial traseiro, e, na parte da frente do garfo, entra o cabo de embreagem sem nenhuma firula. Vi alguns modelos aqui no fórum que me parece que usaram artifícios mirabolantes e eu não entendi aquilo. Um sistema com um eixo parecido com o do Willys mesmo. Um outro sistema com cabos e apoios..... Aí eu fiquei perdido.
Como vcs fizeram no de vcs?

[antonio umino]

Se vc está colocando o motor do opala...

O sistema de cabo da embreagem é o mesmo...
Se a sua pedaleira, olhando por dentro. tem a parte do pedal o eixo do pedal e tem onde colocar o cabo por cima, o pedal está puxando o cabo.................... daí acho que no bloco do opala ou na caixa seca tem um furo por onde passa o cabo e encaixa no garfo da embreagem......
Estes que usam um balancim ou um eixo intermediário é o sistema com o conjunto de motor e embreagem orginal..........
onde o movimento do cabo da embreagem no garfo é ao contrário da do opala. puxa para a frente e no motor willys original o garfo é puxado para traz).

abçs

[matrakaum]

Bom Dia Antonio,
É isto mesmo motor Opala e cambio do cheva. Vou comprar então um cabo do opala pq. o velho não faço ideia de onde coloquei.
Hj vou colocar o coletor de escape, carburador e furar a parede corta-fogo para passar o eixo da coluna de direção. Vamo q vamo!

[matrakaum]

Acho que consegui solucionar o problema da coluna de Direção. Seguem as fotos

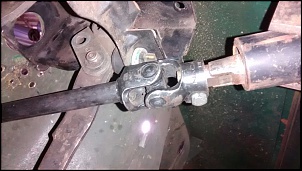

Esta foto é da Coluna de Direção e sua junção, por cardan, ao resto da barra.
Aqui é a saída de barra e sua junção ao resto do sistema. Reparem que por eqto tem um bode expiatório ali no cardan. Vou explicar na proxima foto.

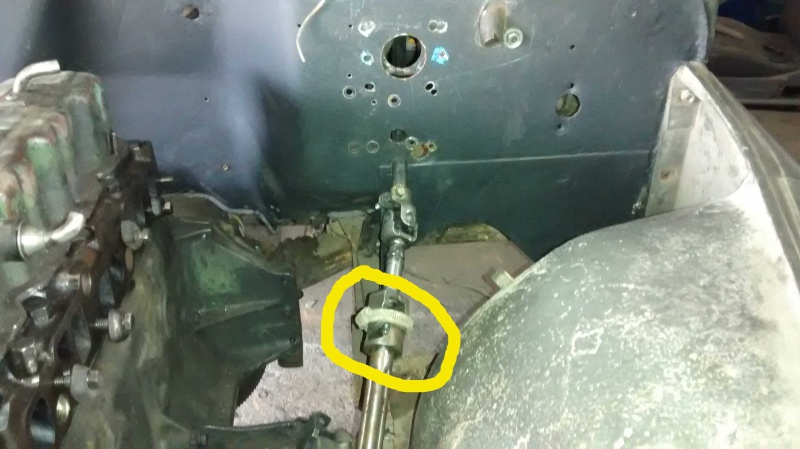

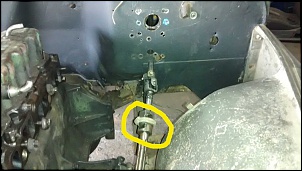

Pus esta abraçadeira para travar este cardan. Com ele solto a barra fica jogando para todos os lados. Penso em fazer uma luva de metal com parafusos.
Aqui o resto da barra retrátil já com o mancal. A fresa da ponta desta barra, a que vem da cx de direção, foi uma punhalada no peito. Oh trem caro.
Aqui o recorte na grade. Antes era redondo agora precisei aumentar mas creio que ficou bom. Qdo for fazer funilaria vou fazer um acabamento mais decente. Tipo algum com umas borrachas.

[Ian Jeep]

A barra vai ficar apoiada na carroceria?



Pq não elimina esse jogo de cruzetas q ta com a abraçadeira, e poem a barra retrátil direto na q vem da coluna?
