gaiola mudzilla 4x4

[vinijost]

Tweet

nessa foto da pra ver melhor as bases...

Anexo 418944 Anexo 418945

valew

nao da pra ver anexo.. tenta em modo avançado.. vlw

[mali9ski]

nao da pra ver anexo.. tenta em modo avançado.. vlw

Consequiram F@der com o forum......

Anexo 418977Anexo 418978

é essas ai.....

Eu desisto JA TENTEI O QUE DEU, MODERAÇÃO VA SE .......

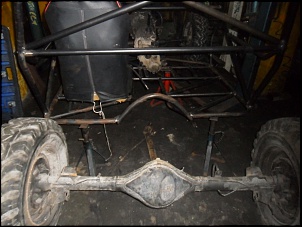

cesar se vc der um zoom nessa foto ai vai ver uma trava sobre o rolamento, e ali aonde vc marcou não tem solda é a ponta de eixo mesmo que é assim,

valew

[Cezar candelaria]

1..a trava que prende a tulipa não entendi..achei que era só os 3 parafusos da chapa..
2..me parece que tem solda ali onde risquei de vermelho...Anexo 418952

1ª na verdade foi cortado na esmerilhadeira mesmo, e feito uma base pra a tulipa batida dentro da carcaça e soldado com eletrodo 48...

2ª os tres furos são justamente para prender ela na base que foi soldada na carcaça, a vedação ferro no ferro tem um o'ring, e na tulipa tem um retentor nessa base com tres parafusos....e tem uma trava que segura a tulipa e um rolamento junto que tem base na carcaça e na chapa....

3ª é mais ou menos assim que fizemos, foi feito um tubo mecanico que entrava prensado quente na ponta de eixo e depois bem soldado na tulipa VW cortada, para ter mais base pra soldar.....

valew e boa sorte, vai usar carcaça do que.....

[Cezar candelaria]

Vamos ver se agora foi...

[Cezar candelaria]

Mali..fiz umas perguntas pra ti na pagina anterior..

[tony car]

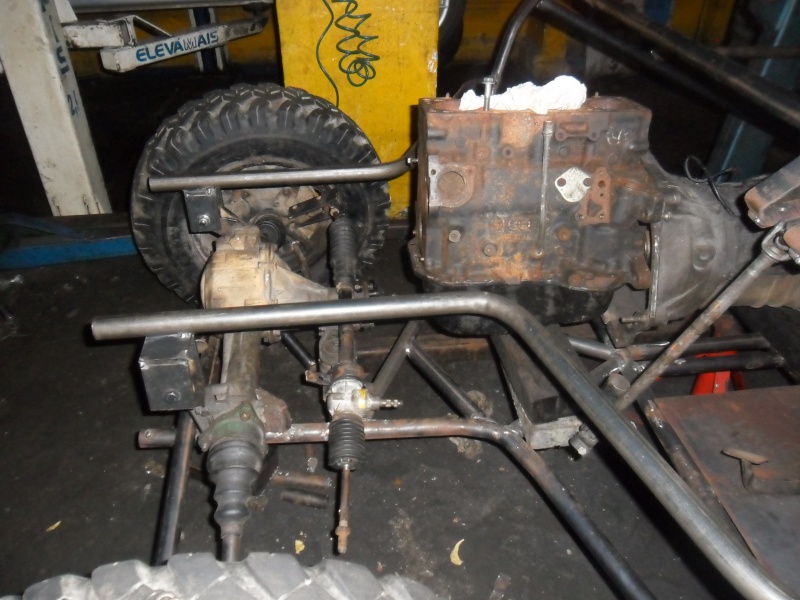

ai pessoal to invadindo mesmo o local da tua criação desculpa mas é que agente parece menino malino querendo que os outros vejam o que ta se maquinando é que eu fiz umas mudanças na colocação do motor deixei ele mas para dentro da gaiola e assim sobrou bem mais espaço na dianteira (entrou quase um metro ) o que ta me dando trabalho mesmo são as sapata s dianteiras pois resolvi deixa las inclinadas no sentido de trabalho da suspenção ja desmenchei umas dez vezes mas chego la ve ai as fotos

[mali9ski]

ai pessoal to invadindo mesmo o local da tua criação desculpa mas é que agente parece menino malino querendo que os outros vejam o que ta se maquinando é que eu fiz umas mudanças na colocação do motor deixei ele mas para dentro da gaiola e assim sobrou bem mais espaço na dianteira (entrou quase um metro ) o que ta me dando trabalho mesmo são as sapata s dianteiras pois resolvi deixa las inclinadas no sentido de trabalho da suspenção ja desmenchei umas dez vezes mas chego la ve ai as fotos

hahaha...não se estresse cara.....

isso é assim mesmo monta desmonta um monte de vez.....

as fotos não sairam....

valew....

[tony car]

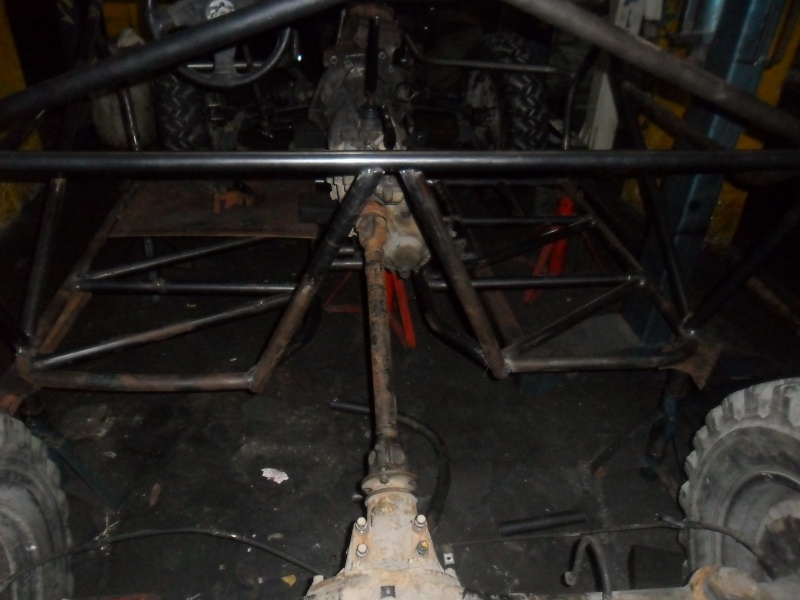

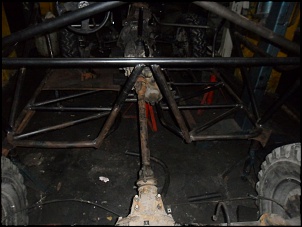

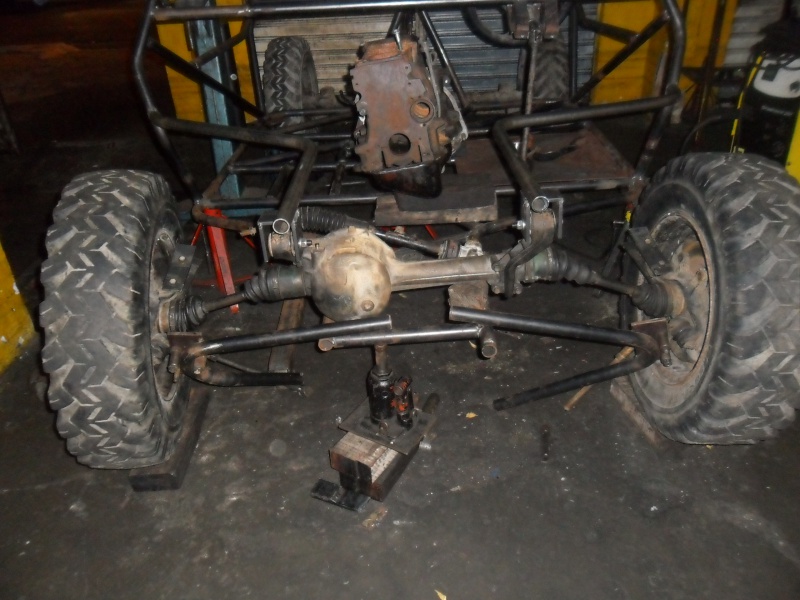

motor recuado vou ter de recuar mais este eixo tras

hahaha...não se estresse cara.....

Isso é assim mesmo monta desmonta um monte de vez.....

As fotos não sairam....

Valew....

[mali9ski]

motor recuado vou ter de recuar mais este eixo tras

Amigo vc está copiando a suspensão de alguma coisa, ou ta se baseando em alguma coisa...?

sera duplo A....?

valew

[FUKETEIRO]

Amigo vc está copiando a suspensão de alguma coisa, ou ta se baseando em alguma coisa...?

sera duplo A....?

valew

Mali, consegui hoje duas carcaças de diferencial dana 44, vc usou qual de ponta cabeça? Abraço.

[tony car]

Ola companheiro não sei se é duplo A na verdade as medidas da bandeja inferior tem uma inclinação de aproximadamente 30º o mesmo acontecendo com a superior resultando em um trabalho enclinado fiz isso em uma gaiola que fabriquei a muito tempo para um colega mas a dele era só para indor e 4x2
A intenção é que com esse angulo ele auxilie o trabalho da suspenção de alguma forma aqui nos temos muita duna e as entradas delas fica muito fechada assim com uma frente mais leve e uma suspenção que trabalhe em angulo o ataque a elas devera ficar melhor (espero estar certo) mas só vou saber tentando
logo posto as fotos dela com a frente pronta trabalhei no sabado e domingo só estou melhorando os acabamentos

[Cezar candelaria]

Mali, nunca pensou em usar uma caixa da c10 3 marchas varetada ? ficaria um canhão de forte.. tava matutando isso ontem e resolvi te perguntar..e a caixa varetada é facil de adaptar o trambulador...
