Agora as fotinhas...
Ganhei de presente do Tiófinho o adesivo do encontro. Para não retirar nenhum dos antigos tive que modificar algo.

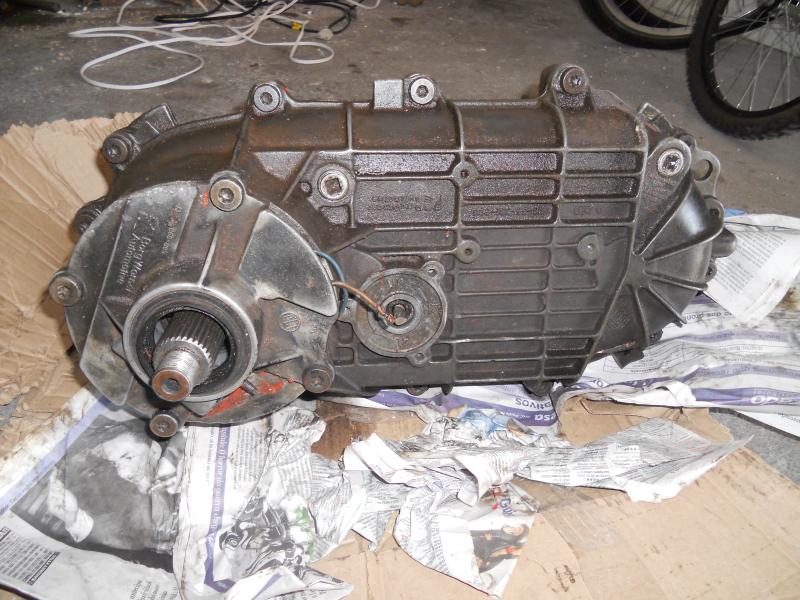

Por fim a CT BW1356 da Azulona.
Não resisti e comecei a desmontagem. Essa CT sofreu alguns reparos. A corrente deve ter começado a pular por conta da quebra da base do mancal do eixo de saída dianteiro. Foi feita uma solda para manter o mancal na posição. E por fim essa CT apresentou o mesmo problema que a CT do Waldir. A quebra do pino do sistema de engates. Essa peça será removida num futuro muito próximo! ahahaha

Infelizmente terei que sair, então a brincadeira terá que continuar mais tarde.

Agora as fotinhas...
Ganhei de presente do Tiófinho o adesivo do encontro. Para não retirar nenhum dos antigos tive que modificar algo.

Por fim a CT BW1356 da Azulona.
Não resisti e comecei a desmontagem. Essa CT sofreu alguns reparos. A corrente deve ter começado a pular por conta da quebra da base do mancal do eixo de saída dianteiro. Foi feita uma solda para manter o mancal na posição. E por fim essa CT apresentou o mesmo problema que a CT do Waldir. A quebra do pino do sistema de engates. Essa peça será removida num futuro muito próximo! ahahaha

Infelizmente terei que sair, então a brincadeira terá que continuar mais tarde.Anexo 347699Anexo 347696Anexo 347697Anexo 347698

Citação:

---

Postado originalmente por Edintruder

Agora as fotinhas...
Ganhei de presente do Tiófinho o adesivo do encontro. Para não retirar nenhum dos antigos tive que modificar algo.

Por fim a CT BW1356 da Azulona.
Não resisti e comecei a desmontagem. Essa CT sofreu alguns reparos. A corrente deve ter começado a pular por conta da quebra da base do mancal do eixo de saída dianteiro. Foi feita uma solda para manter o mancal na posição. E por fim essa CT apresentou o mesmo problema que a CT do Waldir. A quebra do pino do sistema de engates. Essa peça será removida num futuro muito próximo! ahahaha

Infelizmente terei que sair, então a brincadeira terá que continuar mais tarde.

---

O edin mais fotos, mais detalhes, abraços
Sorte ai na empreitada!!

Zeca, com certeza teremos MUUUIIIIITAS fotos, com passo a passo para fazer o sistema manual.

É isso aí, Edin. Personalização e manutenção na Femil. Falando em adesivos, o Tiofinho enviou-me a "arte". Brigadão, amigo.

Levei o arquivo *.cdr numa gráfica e solicitei plotagem em duas cores [caracteres]. Marrom [homenagem à Milona&LAMA] e azul [homenagem à Azulona].


https://lh3.googleusercontent.com/-e...peiros 008.JPG
https://lh5.googleusercontent.com/-V...peiros 026.JPG
https://lh3.googleusercontent.com/-y...peiros 011.JPG
https://lh4.googleusercontent.com/-r...peiros 020.JPG




Esse aqui, eu já tinha:


https://lh4.googleusercontent.com/-Z...peiros 006.JPG



O adesivo fixado na tampa da caçamba, LE, ficou um pouco desalinhado, em relação ao "4x4". Sou chato. Vou retirá-lo e melhorar. Rs.


EDIT: Achei o padrão escolhido pelo Tiofinho e pelo Edin, mais discretos. Matutando aqui. Retirar esse "retângulo branco"; deixando apenas os caracteres?


[]s

Grande Tio, estou com uma duvida aqui e queria a opinião de vcs, retirei hj uma regua de madeira da carroceria aquelas rebitadas e tem um inicio de maresias por baixo delas no buraco onde vai os rebites, e agora retiro todas e deixo sem? ou arrumo elas dinovo?:pensativo:




PS: Amanhã vou retirar todas de qualquer jeito e onde tiver começando ferrugens msm fora das reguas vou lixar e passar uma boa camada de tinta, no pincel msm!

Acabei de mandar uma mensagem para saber sobre essa peça aí...
BW1356 '87-'97 FORD TRANSFER CASE SAVER SPACER MANUAL | eBay

Bem, o frete custa o dobro da peça, e como o dólar está em R$2,00, a brincadeira passaria dos R$110,00. Com sorte o cara aceita a proposta e eu fabricarei o sistema original para usar apenas 1 alavanca. Se o cara não aceitar farei o sisteminha com 2 hastes. A haste da reduzida tem um deslizamento de 28mm e o da 4x4 e 4x2 tem deslizamento de 17mm. Com isso duas hastes de 1/2 resolvem facilmente o problema, porém prefiro tentar mecanizar com o sistema original.
As 2 hastes podem sair para frente ou para trás, vai depender da facilidade da ligação no assoalho.

"Hello, I am in Brazil, and the shipping costs more than product.
Is possible you give just the project this piece to me to made in my home? I pay the normal price (U$18,00), but you passes to me by e-mail a detailed photo with sizes necessary to me to make another.
If possible, with metrical sizes.
I have a F1000 (same F150) 97 with eletrical BW1356, but I am making a mechanical systems to turn on the 4x4 and 4x4 low.
Thanks"

Caramba, Edin! Quando levei a EFE para o eletricista "inspecionar" o acionamento do sistema de tração 4x4, ele pediu o diagrama elétrico. Eu disse que já tinha pesquisado na Web, mas não encontrava. Difícil! Há pouco, achei esse site:


Ford


E, localizei esse material. Mesmo para quem tem dificuldades com a língua estrangeira [EU], acredito que as "ilustrações" ajudam muito.


Anexo 347767


[]s

Citação:

---

Postado originalmente por Waldir Carlos

Caramba, Edin! Quando levei a EFE para o eletricista "inspecionar" o acionamento do sistema de tração 4x4, ele pediu o diagrama elétrico. Eu disse que já tinha pesquisado na Web, mas não encontrava. Difícil! Há pouco, achei esse site:


Ford


E, localizei esse material. Mesmo para quem tem dificuldades com a língua estrangeira [EU], acredito que as "ilustrações" ajudam muito.


Anexo 347767


[]s

---

Waldir,

Esse site em cirílico foi SODA rsrsrsrs mas o PDF da Tcase mandou super bem!

[]s

Citação:

---

Postado originalmente por Waldir Carlos

https://lh4.googleusercontent.com/-Z...peiros 006.JPG



O adesivo fixado na tampa da caçamba, LE, ficou um pouco desalinhado, em relação ao "4x4". Sou chato. Vou retirá-lo e melhorar. Rs.


EDIT: Achei o padrão escolhido pelo Tiofinho e pelo Edin, mais discretos. Matutando aqui. Retirar esse "retângulo branco"; deixando apenas os caracteres?


[]s

---

Gostei muito do adesivo da direita! apenas daria jeito de mandar uma F no lugar do jipinho e disponibilizaria a arte pra galera rsrsr

O adesovo no estilo que fizemos é em Plotter Waldir.

[]s

Citação:

---

Postado originalmente por Edintruder

Agora as fotinhas...
Ganhei de presente do Tiófinho o adesivo do encontro. Para não retirar nenhum dos antigos tive que modificar algo.

Por fim a CT BW1356 da Azulona.
Não resisti e comecei a desmontagem. Essa CT sofreu alguns reparos. A corrente deve ter começado a pular por conta da quebra da base do mancal do eixo de saída dianteiro. Foi feita uma solda para manter o mancal na posição. E por fim essa CT apresentou o mesmo problema que a CT do Waldir. A quebra do pino do sistema de engates. Essa peça será removida num futuro muito próximo! ahahaha

Infelizmente terei que sair, então a brincadeira terá que continuar mais tarde.Anexo 347699Anexo 347696Anexo 347697Anexo 347698

---

Foi dada a largada! Muito bom Edin!

[]s

Citação:

---

Postado originalmente por Tio Eddie

Waldir,

Esse site em cirílico foi SODA rsrsrsrs mas o PDF da Tcase mandou super bem!

[]s

---

O pedido de desculpas, vai em *.PDF. Hehehe.


[]s
