Tracker Camper - um "micro-motorhome" para expedições e acampamentos

Obrigado pessoal!

Estou quase concluindo este projeto. Hoje concluí a ligação do painel solar.

Acabei removendo o no-break, que eu iria utilizar como carregador e inversor de maior potência, pois ocupa muito espaço. Vou manter apenas o inversor de 150W. Para substituir o no-break irei utilizar um carregador pequeno (do tamanho de uma fonte de notebook) que também é bivolti automático.

Estou também aguardando chegar o controlador de carga para concluir a ligação do alternador à bateria estacionária.

Infelizmente não poderei utilizar o bagageiro Thule juntamente com o painel solar. Pensei em instalar um sistema deslizante do painel solar, que ficaria abaixo do bagageiro Thule; assim quando o veículo estivesse parado eu o puxaria para ficasse exposto ao sol. Porem não estou encontrando uma corrediça telescópica que tenha o tamanho do painel.

Acabei fixando o painel solar às travessas com parafusos allen para maior segurança contra furto; mesmo assim é bom ficar esperto com a bandidagem.

Também pretendo instalar uma sirene bem forte para quando eu estiver dormindo no carro e perceber algo suspeito ou alguém tentando abrir o veículo.

Abraços


Anexo 529912

Anexo 529914

Eu acho que o Thule vai fazer falta. A corrediça voce pode fazer usando canos de bitolas diferentes, um dentro do outro, de forma telescopado.
No pior das hipoteses, deixava o painel guardado no carro. No camping tirava pra fora e plugava na tomada.

Gostei da idéia da sirene forte! Espanta muito curioso...mas cuidado, em camping tem muito curioso de boa fé também.

Citação:

---

Postado originalmente por sandro_ventania

Eu acho que o Thule vai fazer falta. A corrediça voce pode fazer usando canos de bitolas diferentes, um dentro do outro, de forma telescopado.
No pior das hipoteses, deixava o painel guardado no carro. No camping tirava pra fora e plugava na tomada.

Gostei da idéia da sirene forte! Espanta muito curioso...mas cuidado, em camping tem muito curioso de boa fé também.

---

Olá Sandro, realmente ajudaria bastante se eu pudesse levar o Thule, pois o espaço para bagagens ficou bastante limitado devido aos acessórios do Camperbox que acabam ocupando bastante espaço (tanque de água, bateria, geladeira, etc). Como eliminei o botijão de gás e o no-break, acabei liberando um baú que agora utilizo para levar todas as minhas roupas (suficiente para mais de 1 semana sem lavar). Quando eu instalar os tanques de água em tubo de PVC sob. a carroceria, presos ao chassis também conseguirei mais um baú atualmente ocupado pelo tanque de 28 litros, espaço que será útil para minha dispensa de alimentos.

As alternativas seriam:

- Mecanismo de deslizamento do painel - ainda não encontrei corrediças telescópicas que permitam 1,50m de abertura total. Tentarei ver se é possível unir 2 ou mais corrediças de 70 cm, (maior tamanho que encontrei), permitindo assim a abertura em 2 estágios ou 3 estágios. Também havia pensado em utilizar tubos de diâmetros diferentes mas não consegui chegar em uma configuração funcional. Levar o painel dentro do carro é inviável pois muitas vezes não irei ficar em camping e também não seria prático devido ao tamanho do painel.

- Fazer um novo bagageiro similar ao Thule, porem com linhas retas, e colocar o painel solar sobre este novo bagageiro. Tem uma empresa que faz sob encomenda o modelo abaixo, em fibra, mas esteticamente acho bem feio. Vou consultá-los para saber se fazem com o desenho sob encomenda, a um preço viável. Ou eu mesmo pedir para um serralheiro fazer com chapas galvanizadas e estrutura interna de metalon; mas a maior dificuldade seria a vedação contra chuvas.

Anexo 529961

- Instalar em meu próprio bagageiro Thule um painel solar flexível - pelo tamanho teria de ser um painel de 80W ou no máximo 100W. Pesa apenas 2 Kg, contra 12 Kg do painel que estou utilizando. O problema é o investimento que já fiz no painel atual e o valor do painel flexível, que no Brasil custa na faixa de R$ 1700,00. Vou ver se trago dos EUA, onde custa +/- US$ 200,00.

Vou tentar achar uma solução viável...

Testei hoje o painel ao sol do meio-dia e funcionou muito bem, chegando a 14,5V. Mesmo com o tempo nublado tem fornecido na faixa de 13,5V.


Anexo 529965

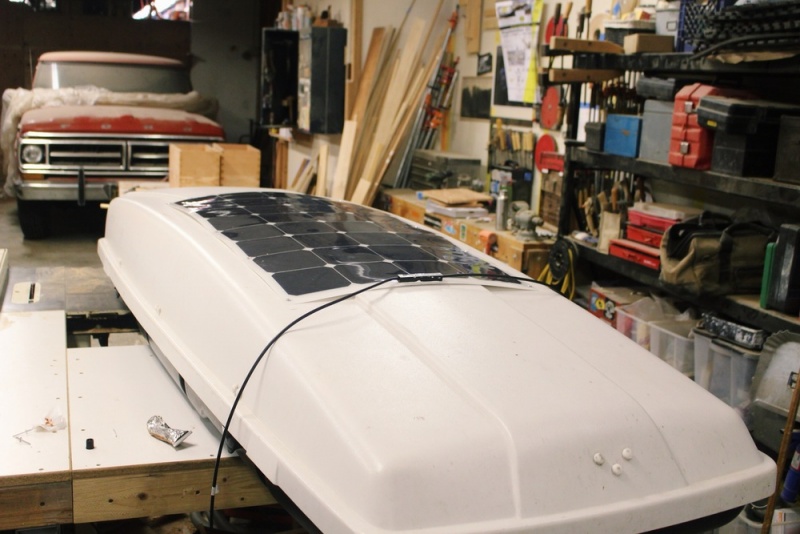

Uma alternativa do Thule com painel solar flexível

Anexo 529966

Citação:

---

Postado originalmente por Almir Almeida

Uma alternativa do Thule com painel solar flexível

Anexo 529966

---

Este painel solar flexível é muito bacana. Pena ainda custar tão caro.

Citação:

---

Postado originalmente por Almir Almeida

Uma alternativa do Thule com painel solar flexível

Anexo 529966

---

É uma otima vantagem.. vc pode parar o carro na sombra e deixar as placas no sol..

Um amigo usa duas e tem gostado

Anexo 530001

Ele comprou no mercado livre..

Citação:

---

Postado originalmente por Rubens Linhalis

É uma otima vantagem.. vc pode parar o carro na sombra e deixar as placas no sol..

Um amigo usa duas e tem gostado

Anexo 530001

Ele comprou no mercado livre..

---

Olá Rubens, interessante este painel solar. Achei sim no Mercado Livre, na faixa de R$ 660,00 para um painel de 100W; até que o preço está bom. Só achei meio comprido de mais - 3 metros por 50 cm. Neste caso serviria apenas para uso externo. O painel que estou procurando é um de 92 cm x 62 cm, que cabe perfeitamente em cima de meu bagageiro Thule; assim não preciso ficar montando e desmontando. O problema é que por aqui tá muito caro - R$ 1750,00 no Mercado Livre. Nos EUA este mesmo painel custa menos de US$ 200,00 (+/- R$ 720,00).

Anexo 530043

O próximo experimento que irei fazer, para poder utilizar o painel solar juntamente com meu bagageiro Thule é tentar emendar 2 corrediças telescópicas de 70cm, totalizando 1,40m de extensão; o suficiente para que o painel fique quase totalmente exposto; devo perder alguns poucos Wats, mas se der pelo menos 100W já é mais que suficiente.

Pensei em utilizar uma placa de alumínio como base, na largura do teto do carro, fixar o painel sobre esta base e fazer com que a abertura seja para a traseira. Desta forma ao estender o painel solar também acaba servindo como um toldo sobre a porta traseira. Quem sabe até dê para fazer uma "saia" para fechamento lateral.

Hoje fiz algumas melhorias no sistema elétrico; organizei melhor os cabos e padronizei a bitola dos fios em 2,5mm; exceto o cabo principal de conexão à bateria, que tem 4mm. Como não utilizarei cargas maiores que 10A e a distância entre as ligações são de poucos centímetros, é mais que suficiente. Todos os fusíveis de proteção também são de 10A ou menos; apenas o fusível principal da bateria tem 50A.

Nova configuração dos disjuntores:

1 - chave geral bateria estacionária.
2 - chave geral bateria do carro/alternador.
3 - chave geral dos acessórios 12V.
4 e 5 - chave geral da energia AC externa.

Nova configuração do botão seletor do carregamento:

0 - carregamento desligado
1 - painel solar
2 - alternador (somente veículo ligado)
3 - carregador de bateria AC (bivolti automático)
4 - auxiliar de partida - conecta as 2 baterias (carro e estacionária) para emergência no caso de descarregamento da bateria do carro ou vice-versa.

Anexo 530044

Também instalei uma caixa com 3 tomadas AC, filtro de linha, fusível, e botão liga/desliga. Estas tomadas utilizam o padrão americano/brasileiro 2 pinos; impedindo assim que eu conecte meus aparelhos 12V que adaptei para tomadas do novo padrão de 3 pinos. Caso eu precise utilizar uma tomada AC de 3 pinos utilizo um adaptador; mas as tomadas AC de 2 pinos do novo padrão entram sem precisar de adaptador.

Anexo 530045

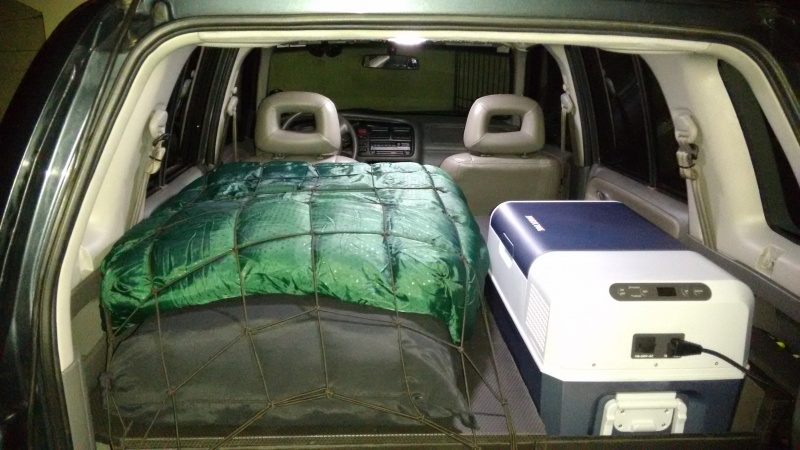

Para que o colchão não fique se movendo quando o veículo estiver rodando, instalei também uma rede elástica removível para fixá-lo.

Anexo 530046

Citação:

---

Postado originalmente por Almir Almeida

Olá Rubens, interessante este painel solar. Achei sim no Mercado Livre, na faixa de R$ 660,00 para um painel de 100W; até que o preço está bom. Só achei meio comprido de mais - 3 metros por 50 cm. Neste caso serviria apenas para uso externo. O painel que estou procurando é um de 92 cm x 62 cm, que cabe perfeitamente em cima de meu bagageiro Thule; assim não preciso ficar montando e desmontando. O problema é que por aqui tá muito caro - R$ 1750,00 no Mercado Livre. Nos EUA este mesmo painel custa menos de US$ 200,00 (+/- R$ 720,00).

Anexo 530043

O próximo experimento que irei fazer, para poder utilizar o painel solar juntamente com meu bagageiro Thule é tentar emendar 2 corrediças telescópicas de 70cm, totalizando 1,40m de extensão; o suficiente para que o painel fique quase totalmente exposto; devo perder alguns poucos Wats, mas se der pelo menos 100W já é mais que suficiente.

Pensei em utilizar uma placa de alumínio como base, na largura do teto do carro, fixar o painel sobre esta base e fazer com que a abertura seja para a traseira. Desta forma ao estender o painel solar também acaba servindo como um toldo sobre a porta traseira. Quem sabe até dê para fazer uma "saia" para fechamento lateral.

---

Imagino que já saiba, mas caso deseje uma melhor eficiência, o painel devera ficar voltado para o norte e com uma determinada inclinação conforme a região de uso, mas ai complica né, a não ser que ele ficasse atravessado sobre o teto solar e descesse lateralmente sobre o parabrisa aproveitando a inclinação do vidro, mas entendo sua ideia pela praticidade.

Citação:

---

Postado originalmente por Arildo eletricista

Imagino que já saiba, mas caso deseje uma melhor eficiência, o painel devera ficar voltado para o norte e com uma determinada inclinação conforme a região de uso, mas ai complica né, a não ser que ele ficasse atravessado sobre o teto solar e descesse lateralmente sobre o parabrisa aproveitando a inclinação do vidro, mas entendo sua ideia pela praticidade.

---

Olá Arildo,

Sim, o ideal seria um apontamento mais eficiente, porem como o veículo estará constantemente em movimento ou nem sempre poderei estacionar em um local com exposição ideal ao sol, a placa estando deitada pelo menos recebe luz independente da direção, embora a eficiência não seja total. Por isso utilizei um painel super dimensionado, pois com certeza terei perda de eficiência. Mas se o painel de 150W fornecer pelo menos 80W já está ótimo, pois consumo em média 40W constante com a geladeira ligada.

Uma alternativa, caso eu esteja sem o bagageiro Thule e esteja parado em um local seguro é retirar o painel do teto, pois os racks são removíveis, e posicioná-lo inclinado com apontamento para o sol.

Nas próximas viagens mais longas estarei fazendo estatística do consumo da bateria com a geladeira constantemente ligada, usando apenas o carregamento solar, somente o carregamento do alternador ou a combinação de ambos.

O sistema solar seria mais para manter o carregamento com o veículo parado. Se eu ver que o carregamento do alternador for suficiente para manter a geladeira sempre ligada até a próxima rodagem talvez até seja dispensável.

Não vou mais instalar a TV led de 22"; ao invés disso vou comprar um receptor de TV digital USB para meu notebook. Até já tenho um receptor de TV no multimídia do carro, porem só dá para assistir se eu estiver sentado no banco. Também comprei um receptor de Wifi de alto ganho, que poderá melhorar o sinal quando eu estiver em camping ou próximo a locais que disponibilizam Wifi grátis.

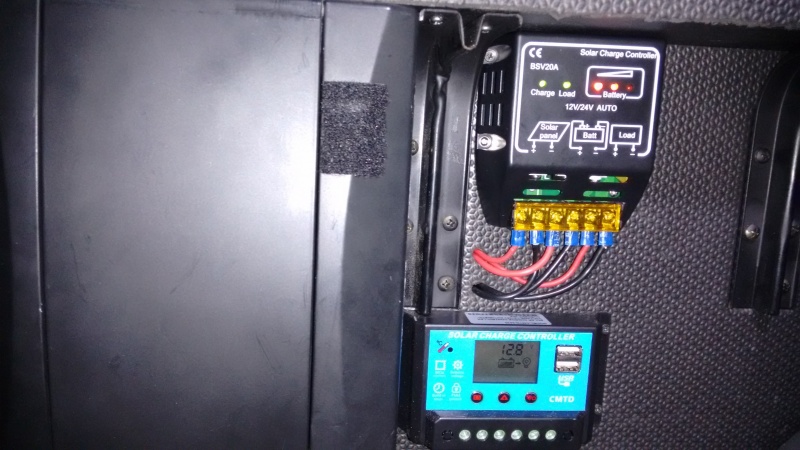

Hoje concluí o sistema elétrico. Instalei o novo controlador de carga, que é ligado ao alternador do carro.

Anexo 530155

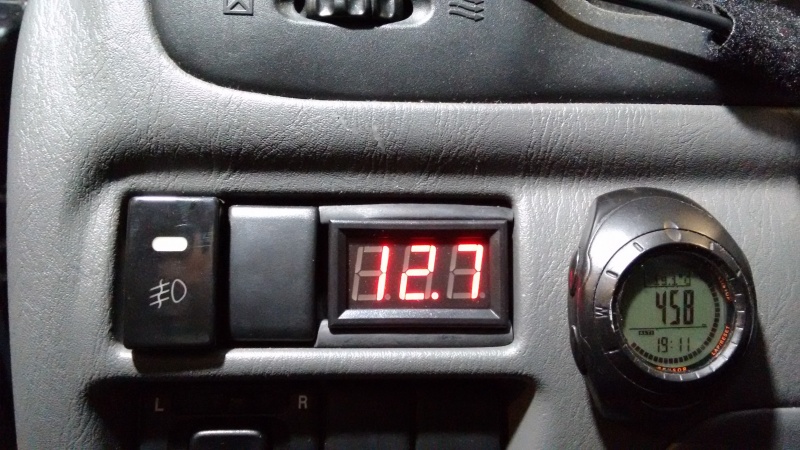

Também instalei um voltímetro no painel do carro que monitora a voltagem da bateria estacionária. Ao lado do voltímetro também colei um altímetro / termômetro / bússula.

Anexo 530156

Anexo 530159

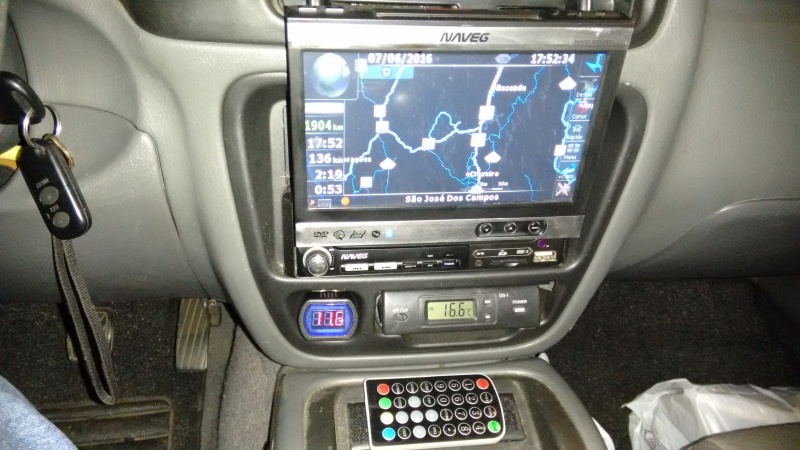

Para monitorar a voltagem da bateria do carro também possuo outro voltímetro que é ligado no acendedor de cigarro. Ao lado há também um termômetro que mostra a temperatura interna e externa.

Anexo 530157

Para montar o painel solar deslizante juntei com rebites 2 corrediças telescópias de 70cm, totalizando 1,4m. Também comprei 4 cantoreiras de 1,5m cada que fará a fixação do painel solar às corrediças e desta com o rack de teto. Amanhã (08/06) irei montar. Espero que dê certo, para que eu possa utilizar o bagageiro Thule juntamente com o painel solar.

Anexo 530158
