Molas para SW4.

Versão Imprimível

03/06/2014, 23:00
jorge.duarte

1 Anexo(s)

Ghilherme,
Achei uma planilha em Excel para calculo de mola, segue o link para baixar

http://www.jccm.com.br/Documentos/Ex...o_de_molas.xls

É só mudar os valores no campo marcado, como agora é especialista em mola talvez consiga ajudar mais ainda a galera aqui. :curtir:

abs
03/06/2014, 23:15
guilhermeabreu

Citação:

Postado originalmente por jorge.duarte

Ghilherme,
Qual o fio original da mola original do nosso carro?

Abs

JORGE

Como já foi falado , a espessura do fio da mola ORIGINAL é de 15mm .

E esta planilha é bem complicada pq tem coisas alí que não sei informar , vou esperar o INACIO fazer estes cálculos pois ele é fabricante e esta habituado com estas contas .

Abraço
04/06/2014, 16:56
josesiri

Algum colega proprietário de SW4 gasolina tem as medidas das molas originais dos modelos 2.7 4cc 98/99 para informar.
05/06/2014, 18:07
Rubens Linhalis

Citação:

Postado originalmente por josesiri

Algum colega proprietário de SW4 gasolina tem as medidas das molas originais dos modelos 2.7 4cc 98/99 para informar.

josesiri,

Amanha vou retirar as molas da minha sw4 2.7 ano 97/98. No finds eu faço as medições e posto. Lembrando que as minhas molas esta bem cansadas..

abraço
05/06/2014, 18:44
GALEGUITO

Citação:

Postado originalmente por Rubens Linhalis

josesiri,

Amanha vou retirar as molas da minha sw4 2.7 ano 97/98. No finds eu faço as medições e posto. Lembrando que as minhas molas esta bem cansadas..

abraço

Rubens, coloca as medidas das molas e amortecedores novos para o pessoal.
Medidas dos amortecedores abertos e fechados.

Abraço.
05/06/2014, 20:11
josesiri

Citação:

Postado originalmente por Rubens Linhalis

josesiri,

Amanha vou retirar as molas da minha sw4 2.7 ano 97/98. No finds eu faço as medições e posto. Lembrando que as minhas molas esta bem cansadas..

abraço

Rubens, eu não entendo patavinas dessa história de fio, elos, mas acho q o importante são o numero de elos, fio e expessura, o restante o fabricante deve ter...??? Acho q as molas da minha são originais ainda, os amort eram, e troquei os 4 mes passado por outros originais, mas as molas são bem caras, e pelos relatos do Dr.Guilherme, essas devem ser boas e mais baratas.
Tem um fabricante nacional de molas, chamado Molas Master, fazem dentro dos padrões originais de cada montadora, tem ISO e INMETRO, usei no corolla sw que tinha e fiquei bem satisfeito, as 4 lá saem $ 990,00 , acho q as do Dr. serão mais em conta ...???
06/06/2014, 09:27
Rubens Linhalis

Citação:

Postado originalmente por GALEGUITO

Rubens, coloca as medidas das molas e amortecedores novos para o pessoal.
Medidas dos amortecedores abertos e fechados.

Abraço.

Entao.. essa eu nao tenho. Estou colocando o kit ironman. O carro esta na oficina neste momento. Medi as molas do kit, vou postar daqui a pouco as medidas.
06/06/2014, 09:56
Rubens Linhalis

4 Anexo(s)

Kit IronMan para SW4 97/98 2.7 16v

Pessoal,

Para contribuir com o tópico vou colocar as medidas das molas do Kit da Ironman que estou colocando.

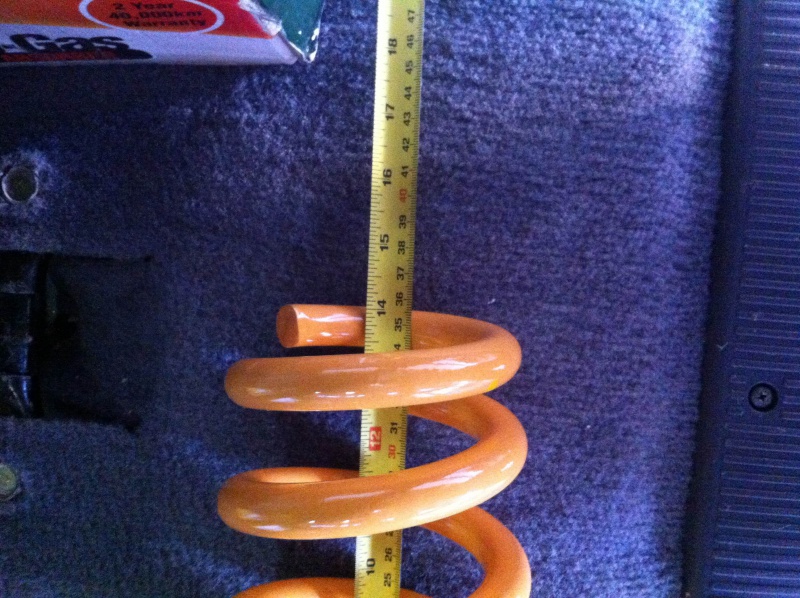

Molas Dianteiras:

1- Comprimento ................................360mm
2- Espessura do fio ...........................14mm
3- Número de elos .............................10

Anexo 466159 Anexo 466162

Molas Traseiras:

1- Comprimento ................................420mm
2- Espessura do fio ...........................13mm
3- Número de elos .............................10

Anexo 466160 Anexo 466161

Só agora vi que precisariam de mais medições como "Diametro externo" e "Diametro interno do último elo" , na correria da semana e ansiedade em ver o kit instalado, não me atentei a todos os detalhes. Na hr do almoço passo na loja que esta fazendo o serviço, e nas molas que estiverem fora, refaço as medições.

abraços.
06/06/2014, 11:18
jakka

Gostaria de entrar na lista se possível, tenho um uso urbano e viajens.

SW4 de 2005 em diante

1- Comprimento ................................430mm
2- Diametro externo ...........................120mm
3- Espessura do fio ...........................16,5mm
4- Número de elos .............................10 ou 11
5- Uma extremidade retificada .
06/06/2014, 12:15
guilhermeabreu

JAKKA E AMIGOS QUE TEM SW4 2005 EM DIANTE

Acabei de falar com o INACIO pois ele me enviou a planilha de cálculos das molas com fio 15,9mm com 10 espiras ( que eu chamava de 16mm ) e com fio 16,5mm com 11 espiras .

As minhas que mandei fazer que estou usando são de 15,9 e 11 espiras e ficaram batendo fim de curso e são mais macias do que as de 10 espiras e fio 15,9 do cálculo que ele me mandou .

Vai aí a cópia do que interessa da planilha :

Esta é da mola com fio de 15,9 e 10 espiras

CARACTERÍSTICAS DE TRABALHO

CURSO LIMITE (mm) 183,77
ALTURA LIMITE (mm) 246,23
CARGA LIMITE (Kgf) 1.191,95

Esta é da molas com fio de 16,5mm e 11 elos

CARACTERÍSTICAS DE TRABALHO

CURSO LIMITE (mm) 192,20
ALTURA LIMITE (mm) 237,80
CARGA LIMITE (Kgf) 1.316,16

Ou seja a mola com fio de 16,5mm suporta 1.316,16kg e a de fio 15,9mm suporta 1.191,95 , e se observar o curso da mola de fio 16,5 é tb maior .

Resumindo : MANDEI FAZER UM PAR DESTA DE FIO 16,5 para mim , se vcs quiserem esperar o resultado final do meu comnetário a respeito tudo bem e se quiserem fazer na escura como vou fazer ( POIS SOU AGONIADO , APRESSADO E COBAIA ASSUMIDO ) já posso mandar fazer pra vcs junto com o pessoal das SW4 de anos anteriores que já tenho 2 na lista + o JOSESIRI que vai medir as molas da dele que é a gasolina , como foi falado vou esperar até o dia 15/06 para fazer o pedido geral para o INACIO , sabendo que hoje autorizei a ele fazer esta para mim .

Esta data de 15/06 não é a ferro e fogo , se vcs quiserem esperar o resultado da minha , posso esperar mais tempo tb . Se optarem por esperar o pessoal das SW4 93 a 2003 terão que esperar tb mais um pouco , pois o INACIO não vai querer fazer poucos pares de molas a toda hora , devo esperar juntar um grupo maior e pedir tudo de uma só vez .

E qto a estas medidas das molas da IRONMAN com certeza absoluta o aço e/ou a têmpera destas molas não são as mesmas destas que tenho feito , pois se forem iguais com estas medidas de fio garanto que ficarão moles demais , o ENGELS KBÇA colocou as da IRONMAN e o fio da que ele colocou é de 15mm logo tem alguma coisa de errado nestas medidas aí , mas sei que as que tenho feito ficaram boas para as SW4 de 93 a 2003 , e estas últimas que fiz para a minha 2008 ficou a desejar , mas SOU TEIMOSO e já mandei fazer outras com fio 16,5mm

Aguardo comentários daqueles que tem SW4 2005 em diante , pois os que já me mandaram o nome que tem SW4 de 93 a 2003 já esta anotado e só estou esperando juntar mais gente para fazer o pedido geral .

Só pra lembrar , a SRC MOLAS tem ISO 9001:2008

Abraço a todos .
06/06/2014, 13:09
GALEGUITO

Citação:

Postado originalmente por guilhermeabreu

[...]

devo esperar juntar um grupo maior e pedir tudo de uma só vez .

[...]
Aguardo comentários daqueles que tem SW4 2005 em diante , pois os que já me mandaram o nome que tem SW4 de 93 a 2003 já esta anotado e só estou esperando juntar mais gente para fazer o pedido geral .

Só pra lembrar , a SRC MOLAS tem ISO 9001:2008

Abraço a todos .

Dr. Continuo no aguardo das fotos para fazer o pedido.
Se tiver um tempo no final de semana, tira umas e posta.
Abraço.
06/06/2014, 13:28
guilhermeabreu

Citação:

Postado originalmente por GALEGUITO

Dr. Continuo no aguardo das fotos para fazer o pedido.
Se tiver um tempo no final de semana, tira umas e posta.
Abraço.

GALEGUITO

Meu final de semana não é como o de todos , ele começa na 6ªf ( hoje e vai até sábado a noite , ou seja estou aqui a toa e vou tirar as fotos , lembrando que esta com as molas de fio 15,9mm e 11 espiras .

Abraço , HOJE SAI AS FAMIGERADAS FOTOS , rsrsrsrsrsrs .

Abração
