felipe, segue as fotos que você pediu, não sei porque mas tem 3 que não deu pra colocar aqui, ve se da pra olhar direto no site que eu hospedei: imgur: the simple image sharer

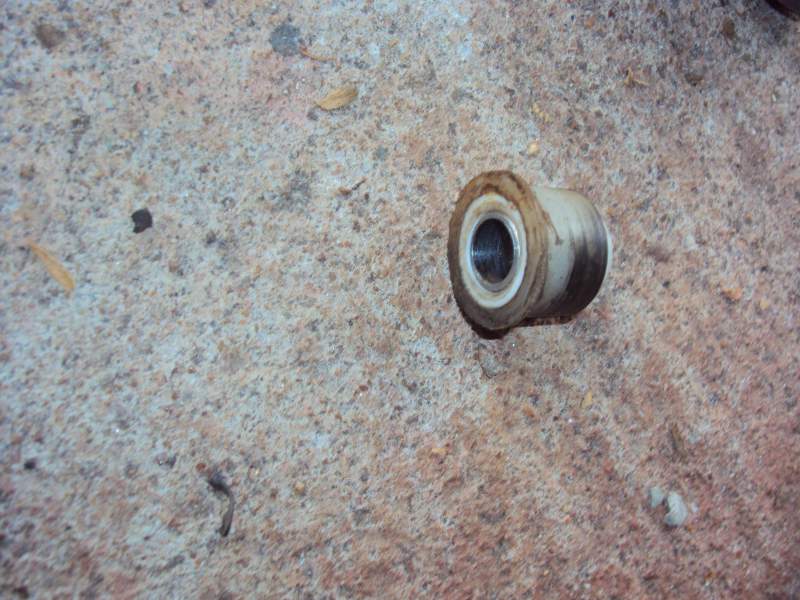

Anexo 385429Anexo 385430Anexo 385431Anexo 385432

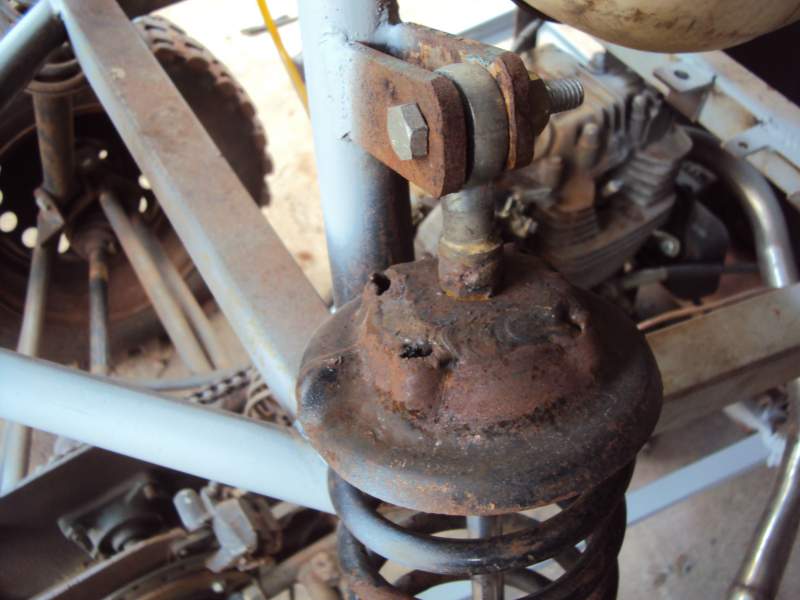

Na traseira são amortecedores e molas traseiras do gol, como chapéu da mola eu usei o proprio chapéu de baixo do amortecedor, só virei ele e soldei uma chapa no buraco que era grande para fazer um furo, e esses terminaiss eu tinha aqui em casa, soldei uma porca de amortecedor neles e montei, eu achei que ficou um pouco duro, no resto ficou excelente, os 2 de moto também ficaram do jeito que eu queria, nem duros demais nem moles demais, ficaram no ponte, pode usar do de 125 que da certo sim, no meu foi um de 150 e outro de 125.
O motor de DT 200 vai ficar chique, boa sorte no projeto.
Abs.
Construção Kart Cross Aranha
Versão Imprimível
-
14/12/2012, 13:37gbombana
-
14/12/2012, 19:23Raphael SS
Boa noite Gbombana Aqui é o Raphael de Indaiatuba SP , gostaria de saber se vc tem algum gabarito ou desenho da traçao completa
pois andei vendo alguns kart´s e me interessei em começar um projeto , grato Raphael SS
seu projeto esta muito legal!! abrass -
14/12/2012, 19:30gbombana
Fala Raphael, da tração não tenho nenhum desenho não, foi uma adaptação feita na tração original, mudei algumas medidas devido ao tamanho do semi eixo e adequei um mancal diferente.
Abs. -

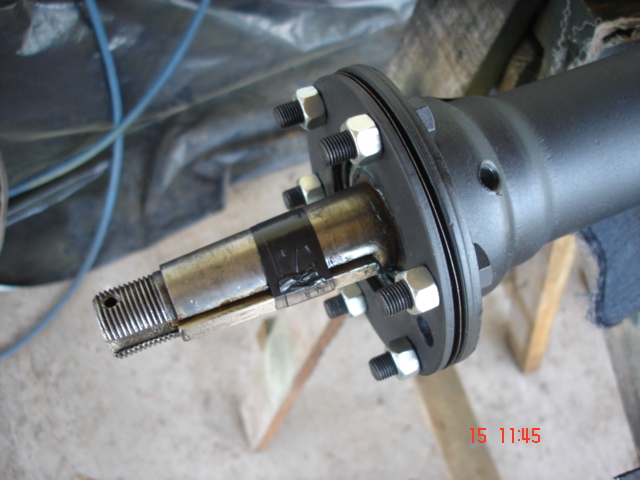

14/12/2012, 20:51ademirjseEsse aqui é o eixo do jeep, repare que ele é cônico, mais fino na ponta, perto da rosca, o cubo encaixa, trava na chaveta, a porca aperta e ajusta tudo.Citação:
Postado originalmente por lpilz1
http://www.4x4brasil.com.br/forum/at...0&d=1290456510 -
14/12/2012, 23:14kleverton moreiraCitação:
Postado originalmente por ademirjse
Ademir a diferença desse sistema para o outro seria apenas que ao colocar a chaveta o cubo apertaria mais ficando sem folga? -
14/12/2012, 23:54ademirjse
Fica sem folga, alinhado, centrado, qualquer folga mínima que tiver ali, vai folgar cada vez mais, até quebrar tudo.
-

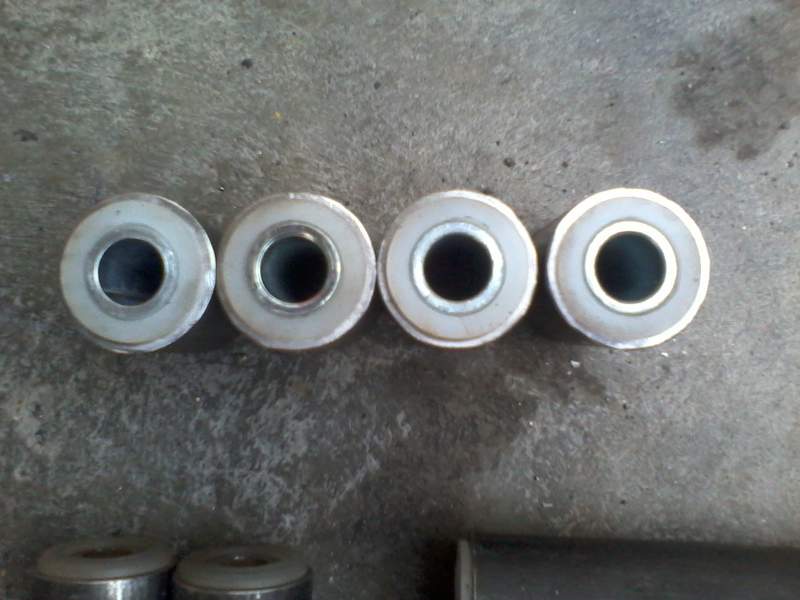

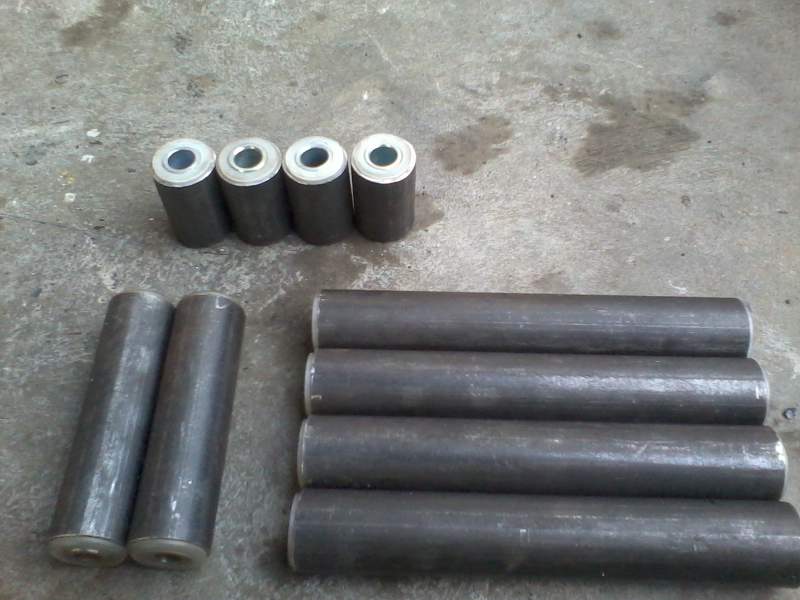

15/12/2012, 00:22kleverton moreirabuchas da suspensao
Anexo 385534Anexo 385535Anexo 385536
Galera arrumei essas buchas para a suspensao hoje. Elas sao do quadro elastico da CG parecem ser bem resistentes como vou fazer duplo A ,vou usar mais delas, mas fica uma duvida será que elas vão aguentar o trampo? -

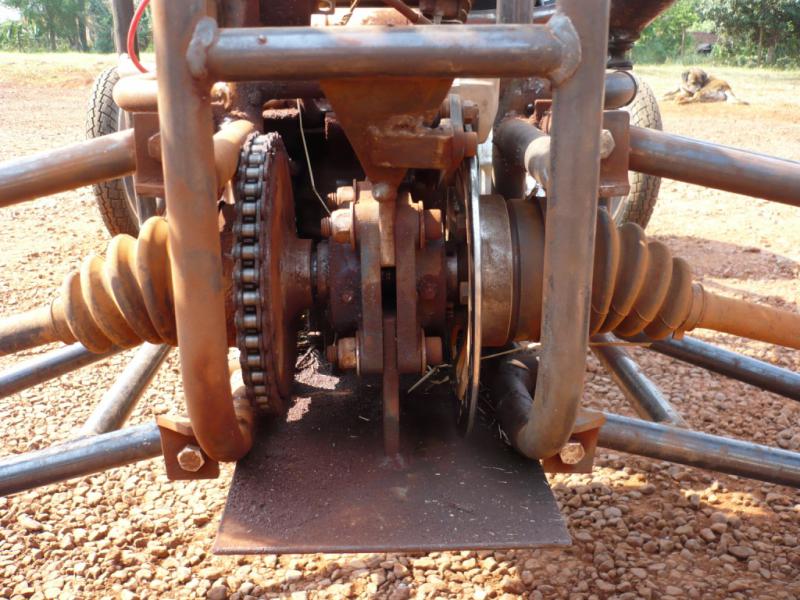

15/12/2012, 09:52Lucas L F75Anexo 385538Citação:
Postado originalmente por lpilz1
O conjunto foi construído em duas partes, a primeira é o eixo e uma base que possui o encaixe para o disco de freio e a homocinética, ela esta na parte direita da foto, (imaginem ela como se fosse uma válvula do motor, que foi colocado os rolamentos na haste e no assento da válvula o disco de freio e a homocinética). A segunda peça é fixa no eixo da primeira com a parte cônica chavetada, nela vai presa a coroa e homocinética do lado esquerdo, o cone tem uns 45mm de comprimento. Nunca soltou. O conjunto todo é montado fora do carro, para tirar e colocar é só soltar os parafusos dos mancais e soltar as homocinéticas, ai é só puxar o conjunto para trás. -
15/12/2012, 11:41Lucas L F75

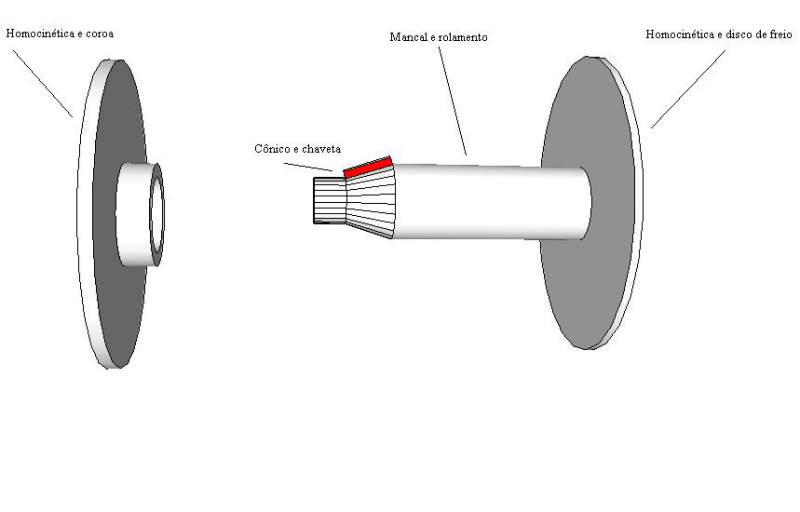

Segue um desenho pra dar uma ajuda. Anexo 385539
-
15/12/2012, 13:15felipefeks
Gbombana estão ótimas as fotos é exatamente o que eu queria ver em detalhe!!muito obrigado!!Agora só me falta o din-din pra terminar tudo!!
Abração! -
15/12/2012, 13:23Flávio CadoreKleverton, pode usar as buchas da CG que agüêntam, eu usei na minha e duram um tempão. Se o material das buchas que vc comprar não for de boa qualidade vc pode fazer de NYLON ( também conhecido por Tecnil).Citação:
Postado originalmente por kleverton moreira
Uma dica que eu falo é se for possível colocar uma orelha na outra ponta do parafuso, coloquem porque desse jeito só vai forçar num lado do parafuso. Segue uma foto do que eu me refiro.Anexo 385560 -
15/12/2012, 20:16Marcelodr.sjc
Update da parte frontal do Buggy piranha, ficou igual a frente do buggy Barracuda.
http://www.eziplans.com/free/doubleaarmfront.pdf
