Construção Kart Cross Aranha

Versão Imprimível

28/11/2013, 15:18
monole

Em trilhas que eu tambem pretendo fazer é necessario uma boa distancia do solo para não "cepar" na lama e nos buracos, porfavie me ajudem com aos angulos, como fizeram a medida precisa deles de grau e minuto? Arredondaram?
28/11/2013, 18:28
A. Richard

Citação:

Postado originalmente por Bassinho19

opa, blz galera? então, concordo com o q o A. Richard
disse, pois sempre é bom ter varias opiniões, principalmente de quem já ta andando com o kart, mas no meu caso, o projeto ta sendo desenvolvido com várias modificações, com os planos de pelo menos a principio, usar em TRILHAS, não em pista (pq não tem na cidade onde moro), daí o motivo do curso de suspensão longo. O quadro já ta pronto, com um cambio de gol bx já acoplado (pra ter ré e ao mesmo tempo reduzida), a suspensão traseira tá quase pronta, e agora to partindo pra suspensão dianteira, caixa e coluna de direção, e todo o resto pra fazer ainda....
agradeço à disposição em ajudar do colega edneykerscher, q deve ter perdido um tempinho lembrando dessas formulas q só d pensa já da uns 3 tipo de azia.
valeu galera, quando aparecer mais alguma duvida eu vou atazanar vcs mais um pouco. um abaço

O que torna interessante os projetos, que nunca ficam parecidos, como falei, cada kart varia muito, peso, tamanho entre outras coisas, com isso cada modelo de suspensao pode ficar bom ou ruim. Como meu exemplo, pro meu kart as 4 da tornado ficaram perfeitas, mas como não poderá ficar a quem optar por elas em um projeto diferente .
30/11/2013, 13:51
monole

Alguem por favor pode me tirar a duvida dos angulos? to achando que ngm sabe...
01/12/2013, 18:24
raphael alves toledo

6 Anexo(s)

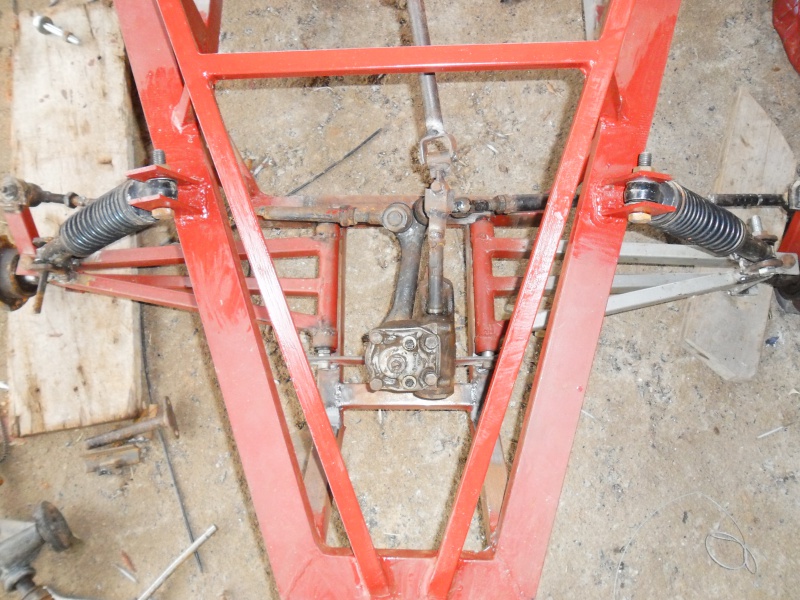

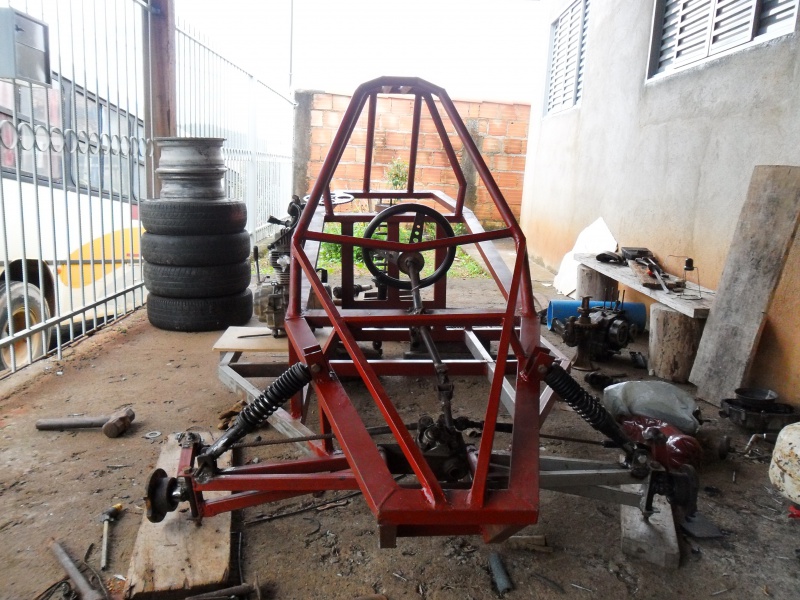

mais algumas fotosAnexo 441541 Anexo 441543 Anexo 441545 Anexo 441546 Anexo 441547
vou usar esta coroa de xl 125 de trilha 56 dentesAnexo 441550
01/12/2013, 22:28
Alex Gambiara

ta ficando legal, mas só acho* que esses amortecedor na frente, vai ser pouco, eu acho que vai ficar mole, mas termina e ve como fica. qualquer coisa, vai ter que por 2 amortecedores
03/12/2013, 21:15
Phellipe

[QUOTE=gbombana;1627997]Fala pessoal, ontem foi sabado e como o motor não chegou ainda terminei o banco concha.
As chapas estão meios enferrujadas, mas vou lixar e pintar mandar encapar e colocar espuma, acredito que ficará bom.
http://img440.imageshack.us/img440/7749/dsc05423v.jpg
http://img802.imageshack.us/img802/8072/dsc05428n.jpg
http://img208.imageshack.us/img208/6254/dsc05426y.jpg

i aê amigo, blz?
qual material voce usou para fazer esses bancos? como q fez para fazer as curva no tubo?
03/12/2013, 22:01
Phellipe

2 Anexo(s)

To vendo que pessoal aki ta um ajudando o outro, isso eh bom, principalmente q to precisando,kkk
to com um motor 2500c da twister e to pra construir um kart estilo dakar pra 2 pessoas,
nao sei q material uso no chassi, metalan, tubo, nem tenho ideia de medida.
Alguém pod me me dar uma força aki?
abaixo segue foto e video do modelo
Anexo 441866 Anexo 441867

http://www.youtube.com/watch?v=RtoeDCAE0bQ
http://www.youtube.com/watch?v=sMFSPjYeAS8
03/12/2013, 22:24
Phellipe

Citação:

Postado originalmente por A. Richard

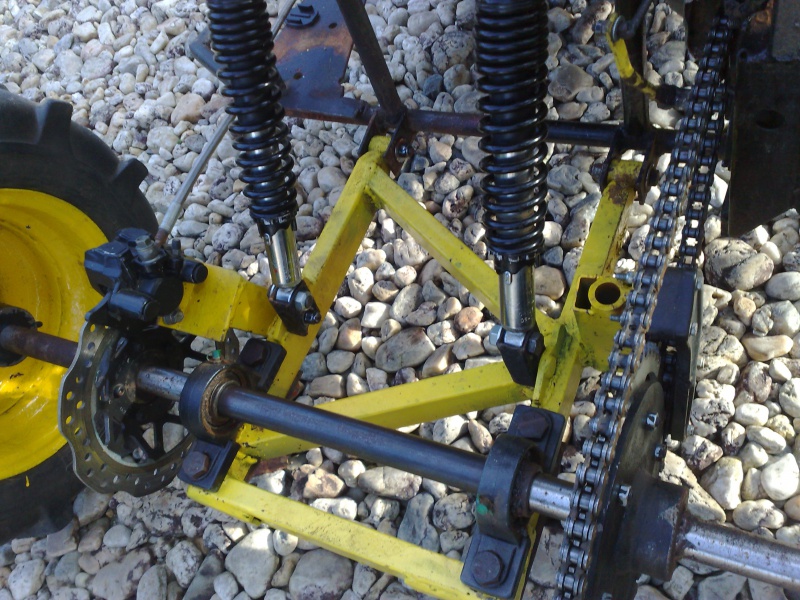

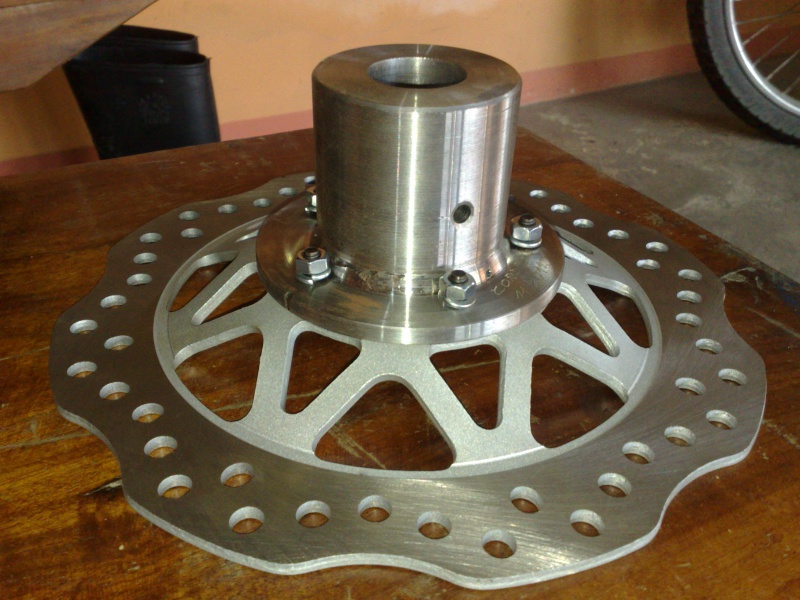

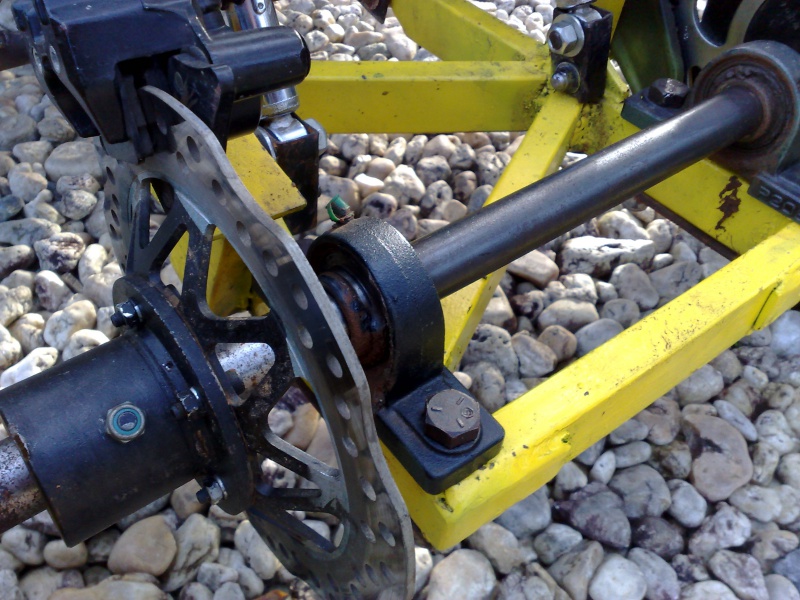

Então amigo, entre os mancais o eixo nao é torneado para nao correr para os lados e tem uma rebarba. O eixo é aço 4340 maciso. Os cubos são do fiat uno, preso com um parafuso 12mm. Mas são 2 cubos pq é desmontavel. As flanges do disco e da coroa foi mandado fazer em torno me custou 1.100. sendo que a barra de aço 100 reais. Não fizemos o eixo por dentro igual a que muitos fazer com mancal de parede, pois se torna mais complicado. o mais facil é assim como fizemos e fica 100% resistente. até hj nunca encomodou e nunca pulou a corrente. ABRÇS !!!
como vc pediu segue umas fotos.

Anexo 425247 Anexo 425248 Anexo 425249 Anexo 425250 Anexo 425251

Tem alguns videos bem legais desse kart se tiver um tempo de uma olhada :
GoPro HD - Kart Cross - Rodas de Tobata #01 - YouTube

amigo, como voce arrumo esses suportes para coroa e disco?
03/12/2013, 22:31
Phellipe

Citação:

Postado originalmente por armin

Opa eu montei uma dobradeira assim funciona blz.Anexo 427298 Anexo 427299 Anexo 427300

nao precisa aqecer o tubo nao ne?
04/12/2013, 10:05
A. Richard

Citação:

Postado originalmente por Phellipe

amigo, como voce arrumo esses suportes para coroa e disco?

São mandados fazer em torneiro, nem sei se vc consegue comprar já pronto. Uma q tambem cada coroa tem a sua furação diferente. !
04/12/2013, 10:07
A. Richard

O metalon é o mais resistente, se tiver um pouco mais de grana sobrando faça de aço carbono, muito mais resistente e bem bem bem mais caro. Mas o metalon de 2mm já é o bastante para um motor 250 para 2 pessoas.
04/12/2013, 12:56
Phellipe

Citação:

Postado originalmente por A. Richard

O metalon é o mais resistente, se tiver um pouco mais de grana sobrando faça de aço carbono, muito mais resistente e bem bem bem mais caro. Mas o metalon de 2mm já é o bastante para um motor 250 para 2 pessoas.

tipo 5x3 com 2mm de parede?
