Fala binhosouza, vc quer saber como se monta o eixo traseiro segundo o projeto ou pelo jeito que eu montei? O sistema de pedais eu usei de carro mesmo, n sei de q modelo de carro é mas é bem simples de fazer, nesta foto da pra ver como fiz, agr se vc.
Anexo 444119
Eu mudei essas coisas do projeto original pq tb achei algumas coisas que ia ser mais dificil fazer usando o projeto do que se projetasse uma nova. O sistema de cambio eu liguei um bracinho de ferro da alavanca de cambio no pedal da moto, na hora que movimenta a alavanca vira o eixo do cambio e troca a marcha..
Construção Kart Cross Aranha
Versão Imprimível
-
20/12/2013, 12:51gbombana
-
07/01/2014, 20:44raphael alves toledo
e ai galera blz
ganhei um vectra de meu irmão
alguem sabe se tem alguma peça que pode ser usada do vectra no kart? -
12/01/2014, 11:24r.sn
Olá a todos,
Alguém teria o projeto do Kart Cross Dakar. -
12/01/2014, 22:24everton kaiserola amigo tudo bem?? vi no seu perfil que moramos perto sou de umuarama.. estou querendo comecar o projeto de um kart cross gostaria de manter contato se for possivel para trocar algumas ideias. qual projeto vc usou para fazer o seu??? vc ainda tem o projeto???Citação:
Postado originalmente por gbombana
-
14/01/2014, 19:30JoãoF.

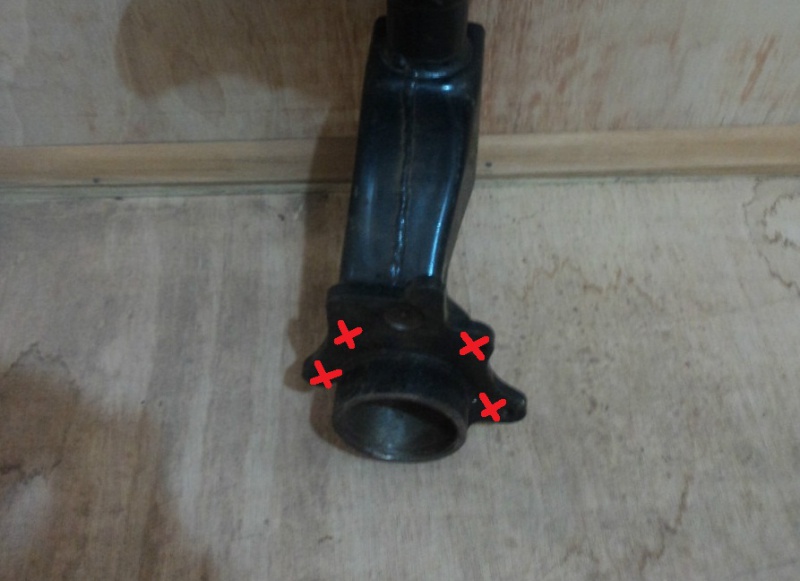

Eai pessoal, depois de um ano estou terminando meu kart corss, so queria umas fotos detalhadas das balanças traseiras, pq to com uma duvida na hora de soldar os tubos na parte retirada da torre do amortecedor, pensei em duas opções, fazer como na primeira imagem e soldando os tubos onde estão os Xs, so q os tubos de um dos lados vão ficar proximos alem de ficar diferem dos tubos do outro lado, ou como na imagem 2 adicionando uma pequena chapa para soldar os tubos nas com as mesas distancias dos dois lados, queria uma ajuda nisso de quem ja fez...
Anexo 446954Anexo 446956 -
19/01/2014, 18:41Ricardo Kremers
Estou pesquisando aqui no forum e gostei muito deste topico, Parabens.
Gostaria de saber o que usam nas balanças, no eixos delas, são rolamentos? Tem algum esquema detalhado com medida do tubo e rolamento usado? -
20/01/2014, 10:58Completo

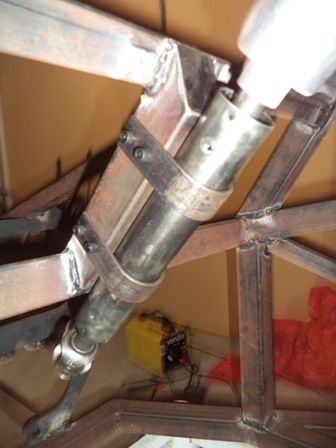

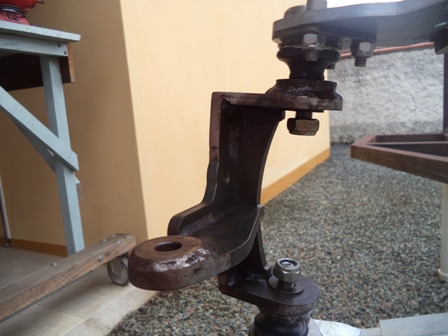

Bom dia, estou fabricando um kart também, fiz algumas modificações no projeto, aceito dicas, comentários, criticas, tudo que for para somar, segue algumas fotos do andamento do projeto.
Anexo 447546Anexo 447547Anexo 447548Anexo 447549Anexo 447550Anexo 447551Anexo 447552Anexo 447553Anexo 447554Anexo 447555Anexo 447556 -
20/01/2014, 12:51Ricardo KremersCara sua construção está muito show. Ainda estou pesquisando para começar a fazer o meu. Queria saber qual a espessura do eixo que usou na traseira e tubo por onde ele passa. Me parece que aqueles "retentores" para coroa, disco de freio e ponta dos eixos você mandou fazer, ficou muito caro?Citação:
Postado originalmente por Completo
-
20/01/2014, 13:40Completo

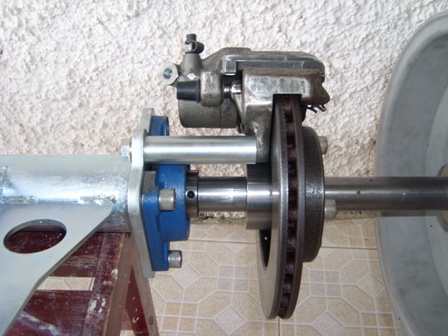

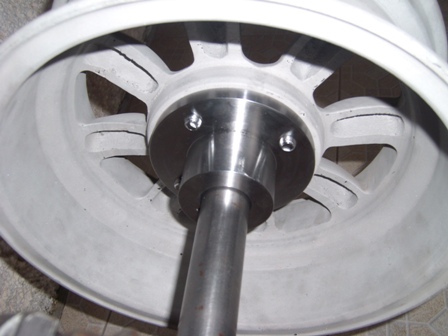

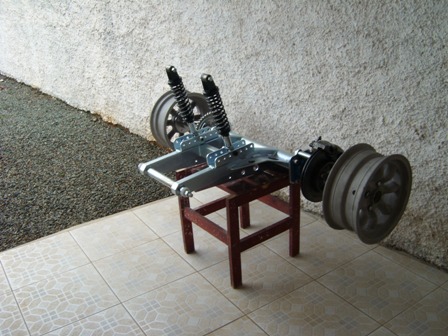

Olha, o eixo traseiro estou usando de ø 35(mm), o tubo unde ele passa e onde estão soldados os flanges que seguram os rolamentos de parede é de ø externo de 3"= 76,2(mm), com 3(mm) de parede, nos flanges do freio da coroa e das rodas, só gastei o material, fiz onde trabalho, o material saiu R$100,00, e obrigado pelo elogio.
-
20/01/2014, 14:02Completo
Será que alguém sabe me dizer se eu consigo acionar um cilindro mestre de freio do palio, pois tenho um de um palio 2012, acabei comprando no começo do projeto junto com o disco e pinça de freio do mesmo palio, mas sera que não vai ficar muito pesado sem o hidrovacuo?
-
21/01/2014, 13:18Ricardo Kremers
Pessol eu vi aqui neste topico, nao me lembro em qual pagina, um esquema de alguem qu usou um cubo de roda de moto como transmissao do kart cross, j com coroa e disco de freio intalados nele. Alguem sabe em que pagina esta? Ja procurei o topico todo e nao achei mais. Alguem tem mais detalhes sobre este esquema?
-
21/01/2014, 15:54Cleiton Farias
Boa Tarde Pessoal estou fabricando o meu kart cross também, tenho uma serralheria aqui então facilita muito, to em dúvida quanto as suspenções ( ambas ) peguei a imagem do amigo ali em cima, to em dúvida nessa parte, como é feito o procedimento qual a especie de parafuso, e os tubos utilizados, se alguém também me informar o nome dessa peça posso pesquisar. Logo Postarei fotos do andamento do meu.
Abraços
Anexo 447819
