Samurai Speedporco - Suspensao FASE II - 4link + eixos de Hilux

[Fabil]

Tweet

questoes de espaço debaixo do chassis.

[Fabil]

mais uns passinhos de tartaruga e a montagem continua.

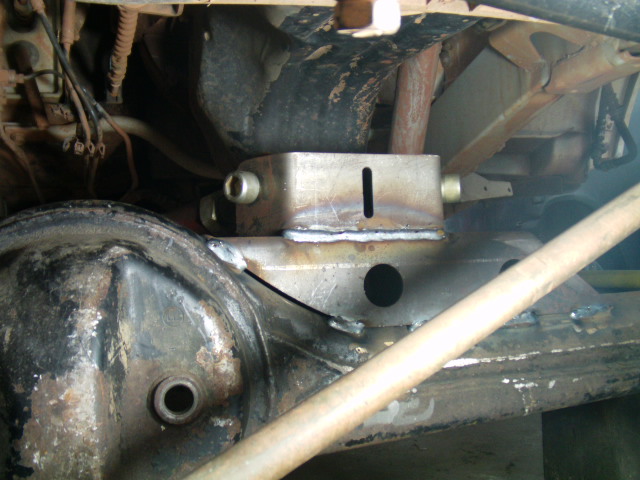

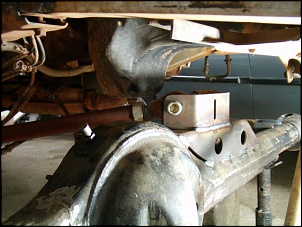

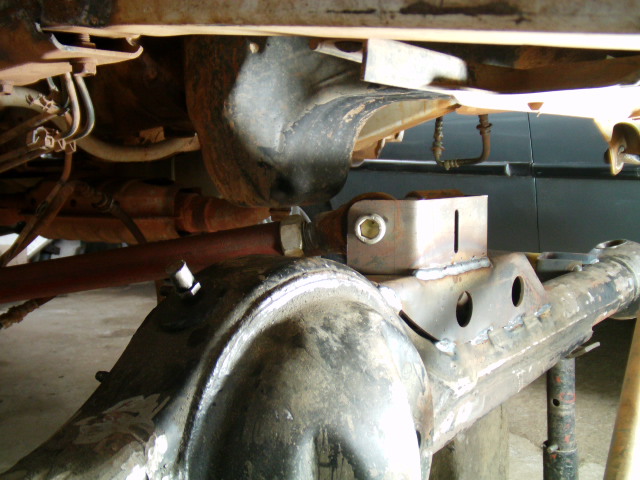

reforços e suportes dos links traseiros já ponteados no chassis e eixos, links traseiros prontos e em seus lugares definitivos.

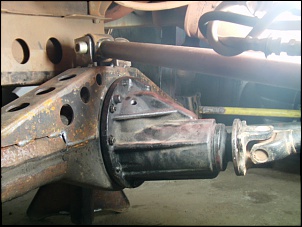

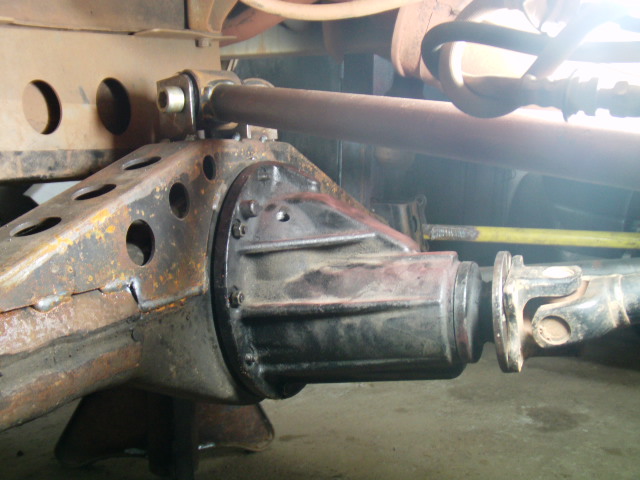

coloquei o focinho no lugar p/ verificar como ficará o angulo do cardã traseiro.

na frente pré montagem dos links dianteiros para cerificar se nao vai haver interferencia com o carter.

[gustavo 4x4]

aah, voce fez um 4-link com as barras de cima fixadas no meio do eixo!? qual a diferença assim para um triangulo?

[Fabil]

a diferença p/ um triangulo é que sao 4 pontos de fixaçao idependentes.. no sistema de triangulo, sao 3 pontos no eixo. toda a carga p/ suportar o eixo no lugar fica por conta de um unico ponto. o vertice do triangulo.

fabricar os 2 links superiores é bem mais simples e barato que fabricar um triangulo, uma vez que os links sao tubos retos soldados em dois olhais com bucha dentro

p/ fabricar triangulo, dependendo do espaço que vc vai ter debaixo do chassis, será preciso fazer curvas nos tubos, soldar, reforçar, abrir rosca p/ colocar pivô etc..

[Arturyus]

Aê Fabil, nenhuma novidade no projeto?
Uma dúvida, o eixo traseiro que você tem aí é o da pick-up Hilux < 96 ou é das pick-ups mais novas ou sw4?
Abraços,
Artur

[Fabil]

fala Arturyus

estou esperando umas "pecinhas chegarem" para dar continuidade ao projeto, creio que semana que vem teremos novidades.

os eixos, ambos sairam de uma hilux 95

[jipeirodesdepequeno]

fala Arturyus

estou esperando umas "pecinhas chegarem" para dar continuidade ao projeto, creio que semana que vem teremos novidades.

os eixos, ambos sairam de uma hilux 95

Ta ficando bacana o brinquedo...
Sobre os eixos, a aparência é semelhante com os da bandeirante (AISIN), e sobre a robustez, sabe me dizer se são fortes do nivel da band?
[]'s

[Fabil]

opa... sim.. os eixos das hiluxs sao do mesmo fabricante das band, sao da AISIN.
carçaca, munhoes, semi-eixos, homocinetica possuem a mesma resistencia dos eixos da bandeirantes. a coroa e pinhao é que sao menores, a coroa é de 8" nas hilux contra a coroa de 8,5" nas band. e obviamente o vao livre dos hilux é maior, pois a bola da carcaça é menor

abs

[elmestizo]

opa... sim.. os eixos das hiluxs sao do mesmo fabricante das band, sao da AISIN.
carçaca, munhoes, semi-eixos, homocinetica possuem a mesma resistencia dos eixos da bandeirantes. a coroa e pinhao é que sao menores, a coroa é de 8" nas hilux contra a coroa de 8,5" nas band. e obviamente o vao livre dos hilux é maior, pois a bola da carcaça é menor

abs

Os eixos de band são 9,5", assim como algumas Land Cruisers.

[Mantiqueira]

opa... sim.. os eixos das hiluxs sao do mesmo fabricante das band, sao da AISIN.
carçaca, munhoes, semi-eixos, homocinetica possuem a mesma resistencia dos eixos da bandeirantes. a coroa e pinhao é que sao menores, a coroa é de 8" nas hilux contra a coroa de 8,5" nas band. e obviamente o vao livre dos hilux é maior, pois a bola da carcaça é menor

abs

Desculpa a intromição minha Fabil, mas se esses eixos vieram de uma Hilux 95 trata-se de Hilux japonesa com eixo rígido na frente e essas usam 8,5" como as bands no eixo traseiro. São eixos extremamente fortes pode ficar sossegado.

[Arturyus]

Caramba, não sabia que só meia polegada justificava a tamanha diferença entre as bolas da hilux e da band.
Fabil, qual o tamanho dos pneus que está pensando usar?
Abraços,
Artur

[Fabil]

pretendo usar pneus 34"
