F1000 4x4 XL 97/97 - A Mclaren

**Rodrigo Baratti** · 31/08/2013 10:44

As orelhas vão encaixadas nos rasgos da peça maior e a outra sem rasgo vai do lado de fora do chassi, fazendo um sanduiche.
O angulo dessas chapas é porque o chassi do jeep tb está em angulo nesse ponto.

O rasgo eu tinha feito justo na mesma medida da chapa, até pensei que qdo viesse teria que desbastar um pouco na lima para entrar justo, mas o cara do corte laser me orientou que peças de encaixe vc deve deixar 0,2 mm a mais para entrar justo e sem desbaste.
Assim se vai aprendendo.

**Waldir Carlos** · 31/08/2013 14:56

Tô de butuca. Bom saber, que temos designers gráficos na área. Impressionante a tecnologia [softwares]. O AutoCAD e outros, possibilitam a construção de verdadeiras "obras de arte".

Cortes a laser? Show! [Copyright ©]?

[]s

**eliasFerreira** · 31/08/2013 15:24

AutoCAD é difícil no começo, pq agente não sabe como o programa entende os comandos, mas depois, com bastante treino fica fácil desenhar. E o desenho 3D é mais gostoso de se fazer, pq vc vai vendo sua idéia tomando forma.

Postado originalmente por Rodrigo Baratti

O rasgo eu tinha feito justo na mesma medida da chapa, até pensei que qdo viesse teria que desbastar um pouco na lima para entrar justo, mas o cara do corte laser me orientou que peças de encaixe vc deve deixar 0,2 mm a mais para entrar justo e sem desbaste.
Assim se vai aprendendo.

Essa dica é muito boa.
Tenho vários projetinhos pro jeep no CAD, e alguns deles fiz pensando em corte laser.

**Rodrigo Baratti** · 31/08/2013 20:51

Postado originalmente por eliasFerreira

AutoCAD é difícil no começo, pq agente não sabe como o programa entende os comandos, mas depois, com bastante treino fica fácil desenhar. E o desenho 3D é mais gostoso de se fazer, pq vc vai vendo sua idéia tomando forma.

Essa dica é muito boa.
Tenho vários projetinhos pro jeep no CAD, e alguns deles fiz pensando em corte laser.

Elias,

É bem isso mesmo, hj treinei um pouco mais e durante a semana devo terminar um projeto de beadlock "do mal"!!

O que vc tem projetado?

[]'s

**eliasFerreira** · 31/08/2013 23:09

Postado originalmente por Rodrigo Baratti

Elias,

É bem isso mesmo, hj treinei um pouco mais e durante a semana devo terminar um projeto de beadlock "do mal"!!

O que vc tem projetado?

[]'s

O meu último desenho é o de uma prensa hidráulica pequena, usando um macaco hidráulico tipo garrafa.
Acho que 8 toneladas está ótimo pra uma oficina caseira.
Tem vários projetos na net, e vários vídeos no youtube pra tirar idéias.

Assim que terminar, vou mandar o desenho pra alguma empresa de corte a laser, ou plasma, fazer um orçamento e ver a viabilidade.
Se ficar muito caro, fica mais fácil comprar uma.
Se ficar equivalente, acho que vale então pelo DIY.

**Edintruder** · 31/08/2013 20:27

Eu só desenho na mente e a vai tomando forma na marreta, solda e furadeira!
Êta sangue de mecânico das antigas...

**Edintruder** · 31/08/2013 23:29

Elias,, comprei recentemente uma prensa de 15 tons, e vai por mim, 8 tons é pouco. Para trocar as buchas dos feixes se molas a pressão foi em mais de 10 tons em 5 buchas das 6 trocadas. Uma delas tive que meter uma talhadeira e cortar um pouco a bucha para sair, pois foi perto do limite do macaco da prensa e a bucha não mexeu.

Para trocar os pivôs dianteiros também meteu 10 tons de pressão para sacar um dos pivôs. Tive que meter um calço na manga de eixo pois começou a envergar a peça.

**eliasFerreira** · 31/08/2013 23:34

Postado originalmente por Edintruder

Elias,, comprei recentemente uma prensa de 15 tons, e vai por mim, 8 tons é pouco. Para trocar as buchas dos feixes se molas a pressão foi em mais de 10 tons em 5 buchas das 6 trocadas. Uma delas tive que meter uma talhadeira e cortar um pouco a bucha para sair, pois foi perto do limite do macaco da prensa e a bucha não mexeu.

Para trocar os pivôs dianteiros também meteu 10 tons de pressão para sacar um dos pivôs. Tive que meter um calço na manga de eixo pois começou a envergar a peça.

Entendi...
No caso de uma de 15t, acho melhor mesmo já comprar uma.

Abraço.

**xxxtripod** · 01/09/2013 19:51

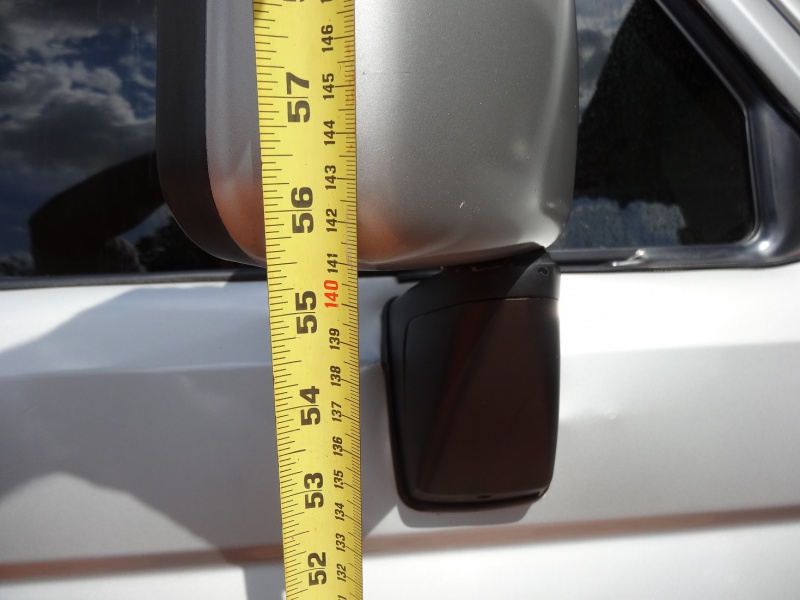

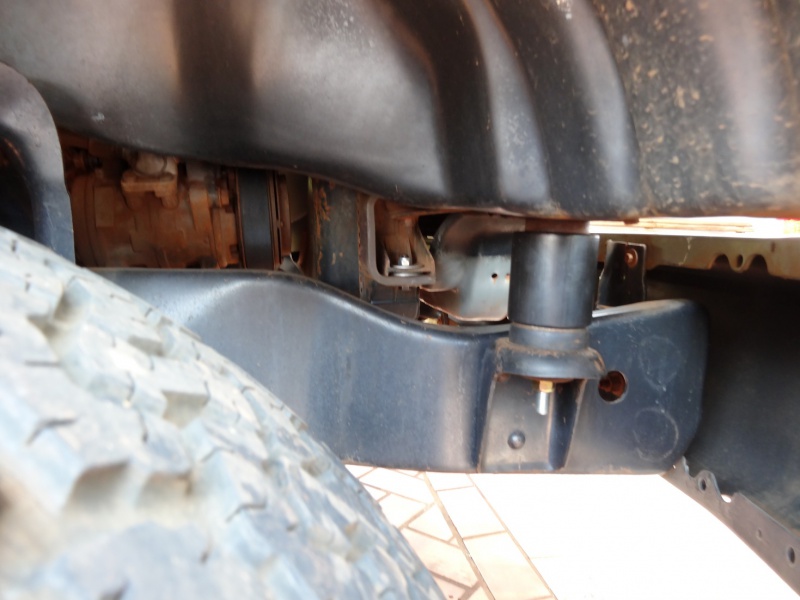

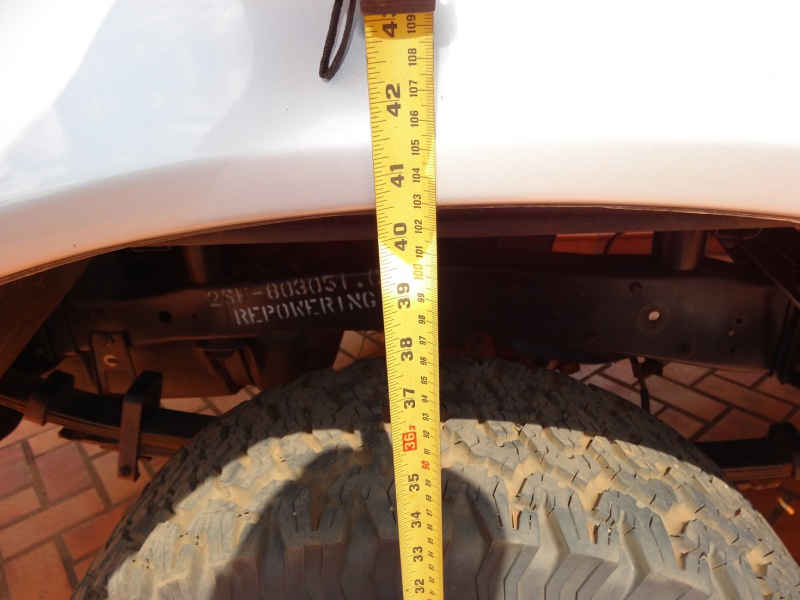

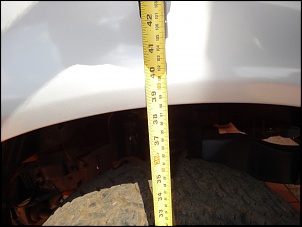

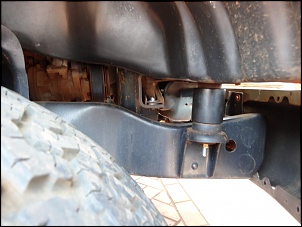

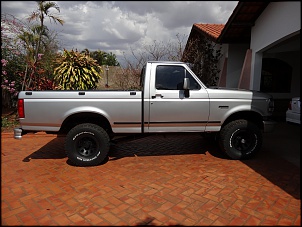

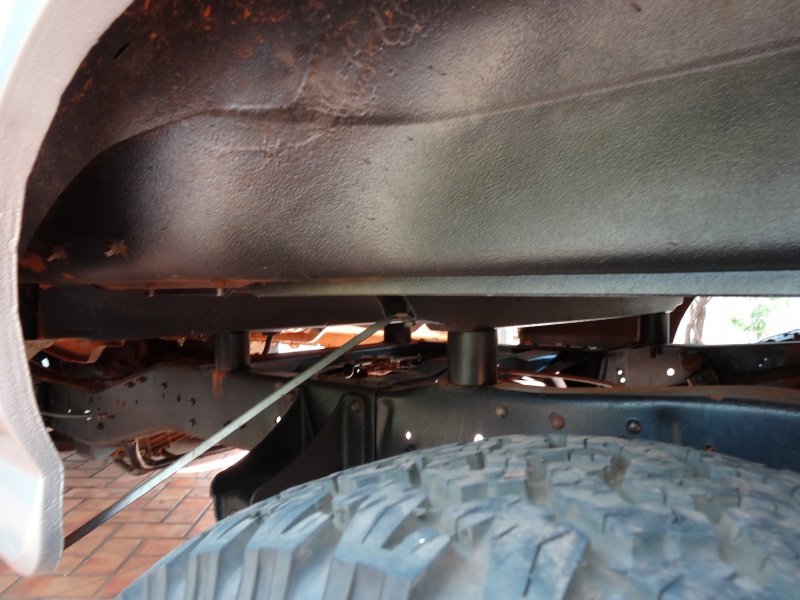

A MONSTRA andou, uiahuiauia, terminei o BL hoje, já andei, agora só falta os para-choques, ficou muito boa, e alinhadinha.

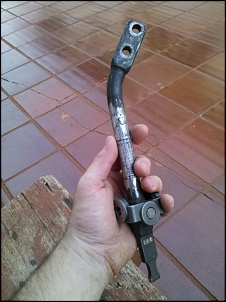

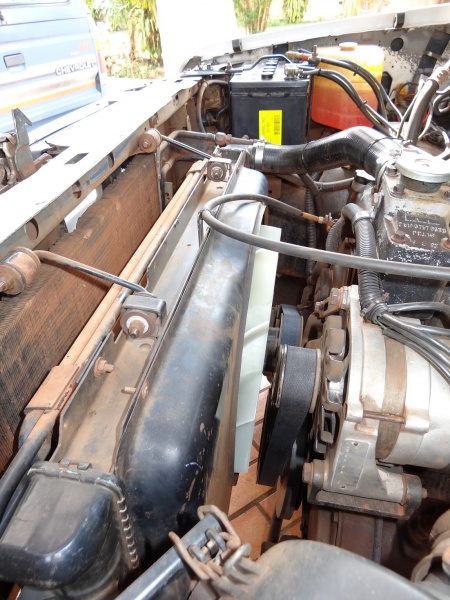

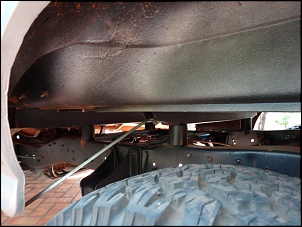

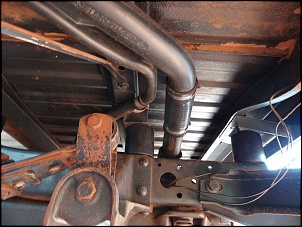

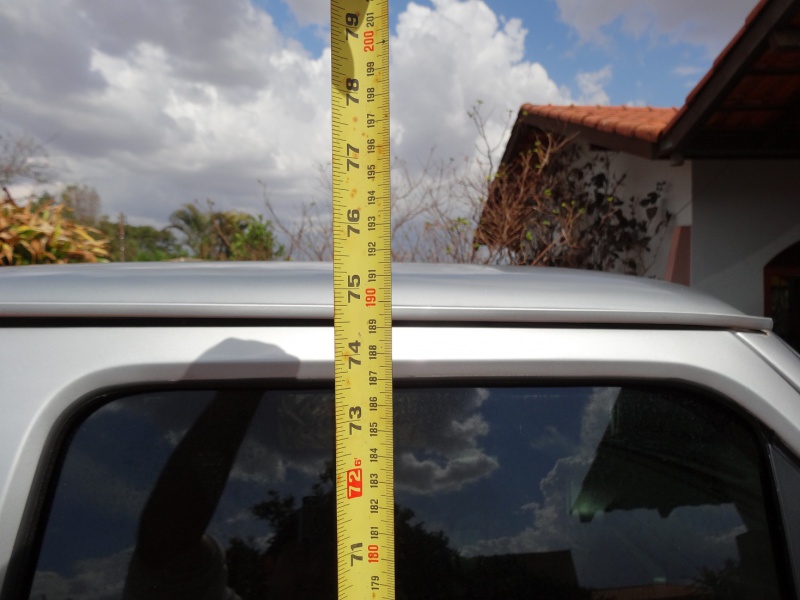

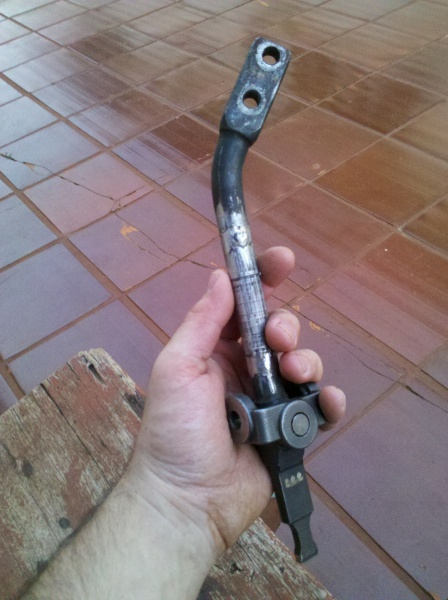

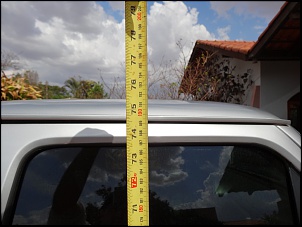

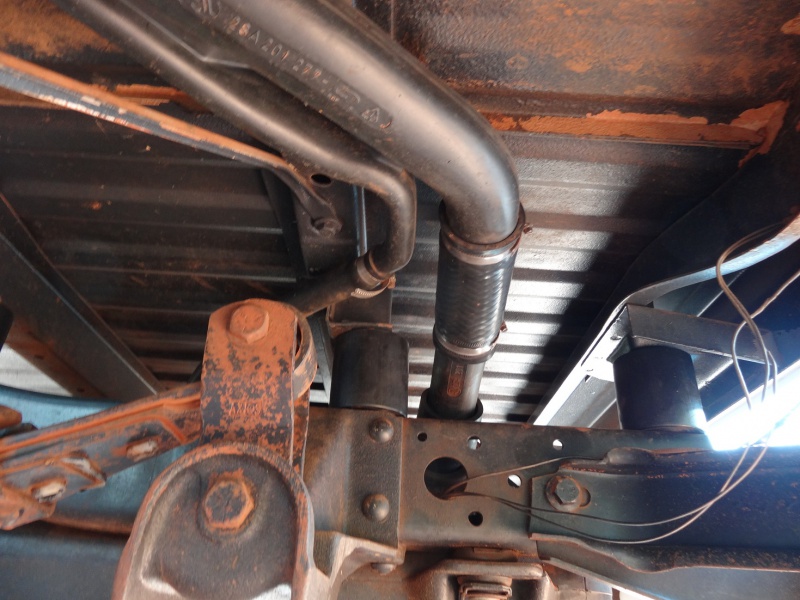

Mangueiras do Tanque puderam ser reaproveitas, não ficaram enforcadas, a coluna da direção também deu pra manter sem prolongar( porém vou estudar e ficar de olho), a alavanca do cambio eu alonguei 7,5, ficou muito bom, como se diz, maior a alavanca, menor a força, já entrava que era uma faca quente na manteiga, agora tem nem como explica. Fotografei mais detalhes e umas medidas da pequena do lado do passgeiro. Abraços
