  • 12/08/2016, 16:43
    Chuva
    9 Anexo(s)
    Arildo,

    Fiz a brincadeira dos faróis acenderem sozinhos! ao se virar a chave! (pra não esquecer de ligar em rodovia.. moro na boca de uma e sempre esqueço.. kk)

    Primeiro o circuitinho, que apesar de funcionar muito bem, queima o transistor. Acho q vai muita corrente pro bc548.. tentei uns bds 327 e 139, tudo NPN, mas tb queimam.. depois desisti.. mas se souber de algum transistor decente q nao queima, avise..

    O circuito é para 12v, mas a corrente no transistor é que deve ser alta. Os bds aceitam ate 3a, mas msm assim queimam. O bc 548 queima em 2 segundos e os bds queimam depois de 5 min ligados.. sinceramente não entendi e desisti..

    Circuito sensor de sombra:
    Anexo 534304 Anexo 534305 Anexo 534306

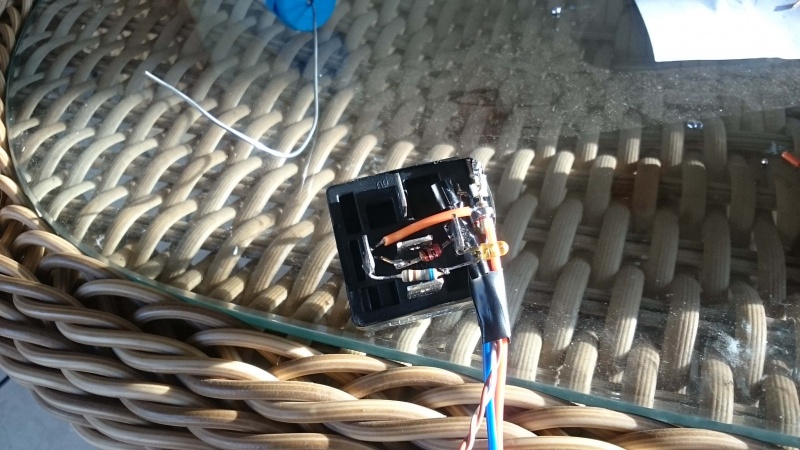

    Fiz no ferro de solda msm e ficou assim:
    Anexo 534307 Anexo 534308

    O LDR pra sentir a escuridão é ajustado pelo pot. O led amarelo é uma forma de enxergar o funcionando. Fio preto terra, Laranja positivo (ACC) e azul aterramento pros relés do carro!

    Segundo o esquema elétrico, é só jogar terra no pinos dos relés de lanterna, farol baixo e alto do carro pra fazer os faróis acenderem. Os positivos das bobinas dos relés ficam direto da bateria, nem passam pelo ACC (chave do carro).

    Daí o esquema elétrico do carro (q deve ser do GV2) difere do manual do carro.. q "bacana"!
    Anexo 534312

    Pq prática a coisa é outra.. kkk
    Anexo 534313

    A foto acima está deitada para a esquerda e o relé da lanterna é superior esquerdo. O do farol baixo é o superior direito..
    O inferior esquerdo é o da bomba de gasolina e o inferior direito é o do farol alto.

    Enfim, usei um diodo 1n4004 básico em cada pino dos dois relés q interessam, LANTERNA e FAROL BAIXO, pra não ter xabu.

    Anexo 534315

    Posição montada no carro:
    Anexo 534316

    O terra peguei do parafuso próximo da carcaça, o fio azul de saída de terra do relé auxiliar foi para os dois diodos (nos dois relés do carro) o laranja ACC peguei de um rabixo de farol de neblina q o carro nao tem (soquete do lado do controle de espelhos elétricos) e os dois fios do sensor LDR passei pela borracha da porta. O ldr ficou atrás do plástico da coluna do motorista.

    MAS nos finalmentes retirei os componentes do circuito, já que o transistor sempre queima, e deixei o ACC do farol de neblina emulando a bobina do relé auxiliar direto no terra pra jumpear sua chave e jogar terra direto nos diodos.

    Funcionou bem e tá blz, o grande macete aqui são os relés certos e seus pinos pra jogar terra. Não sei se cada ano de carro muda alguma coisa a posição e nome desses relés. PARECE q sim, pelo menos em relação a GV.
  • 12/08/2016, 20:08
    andreandrade
    Chuva,

    Não bastaria utulizar um relé ligado na alimentação do som (aquela que liga ao virar a chave)?

    Lembro que lá tem uma sapida já pronta que alimenta ao virar a chave. Ou seja: ao virar a chave esse fio do som é alimentado, liga o relé, e o relé ligaria o positivo dos farois!

    Não resolve?
  • 12/08/2016, 20:34
    Chuva
    Isso mesmo meu caro, esse fio q liga 12v pro som é o ACC, está em todo o carro.

    Foi isso q eu fiz e está ok! Só q não jogo nada de corrente pros faróis.. uso os relés do próprio carro q já fazem isso.. um esquema limpo, sem muitas adaptações no carro (os esquemas na internet jogam tensão direto nas lampadas do carro..)

    Mas eu queria um esquema q ligasse o farol q nem os carros mais modernos, tipo qdo entra no túnel, um sensor de sombra, saca? O sensor eletronico q faz isso é um componente q se chama LDR.

    O problema é que o esquema q fiz foi com base num para eletronica com baixa amperagem.. pra aumentar a amperagem na bobina do relé auxiliar pensei em por um outro transistor pra não queimar o primeiro.. mas preciso de uma consultoria de alguem que manja bem de eletronica, eu só dou uns tapas atualmente.. já trabalhei com isso, mas não lembro mais direito.. não sei mais fazer as contas.. kkk
  • 12/08/2016, 20:37
    Chuva
    1 Anexo(s)
    Copiei e modifiquei o que achei importante, mas alguém q trampa com isso sabe se alivia a carga no bc548 e não queima mais jogando a potencia pro tip 31? Acho q o q detona é a resistência da bobina do relé.. o relé auxiliar padrão tem resistência por volta de 80 ohms..

    valeu

    Anexo 534324
  • 09/09/2016, 22:30
    Arthur Charles
    Citação:

    Postado originalmente por Chuva Ver Post
    Olá galera!

    ...
    Com a pinça na mão é só retirar as duas pastilhas. Aproveitei pra retirar as 4 "latinhas" que servem como trilho para elas correrem e dei uma limpada e entortadinha pra fora para ficarem mais duras e não ficarem vibrando ou se mexerem.

    Com as pastilhas na mão observei que ambos possuem uma chapinha de ferro encaixadas atrás. Retirei, limpei, ajustei e coloque nas pastilhas novas. Essas são as peças que os mecânicos jogam fora com as pastilhas velhas, daí seu carro fica rangendo e chiando. Acredito que sejam anti-vibratórias.

    Senti falta disso, analisando agora, qdo troquei as pastilhas de uma fielder. Havia uma folga considerável e devia ser a falta disso. Não sei se todo carro tem, mas com certeza os mecânicos as perdem.

    Anexo 530997 Anexo 530998

    Prezado Chuva, estou precisando dessas latinhas, chapinhas de ferro que encaixam atrás das pastilhas, pois o meu freio está chiando. Sabe onde consigo?
    Obrigado!
  • 11/09/2016, 11:01
    Chuva
    Oi amigo,
    Desculpe, não tenho idéia. Teria q ligar numa autopeças e questionar um vendedor sobre esse tipo de peça plástica que os mecanicos adoram perder, já que não vem no kit de pastilha nova.

    Uma outra saída seria ir num desmanche e tirar na hora, pedir pro cara que vai comprar as pastilhas velhas pra um teste.. dai elas vem montadas com todos os ferrinhos e plasticos..

    Poste o que conseguiu depois.

    [ ]
  • 12/09/2016, 08:50
    Chuva
    Olá a todos!

    Com muita dor no coração, e quem acompanhou sabe q o carro é xodó, mas preciso de espaço (tenho um cadeirante em casa) e a GV3 foi o único carro que me atendeu 200% nos trâmites de transporte e permuta em casa.

    Assim segue o anúncio da Xiquita.. sniff.. está anunciado aqui no 4x4brasil tb..

    Considerando apenas SP, estranho esse webmotors dizer q o valor mais alto é em torno de 30lk sendo q há várias sendo vendidas a mais de 33k e com kilometragem altíssima!

    Quem tiver interesse fique a vontade em entrar em contato e quem puder repassar aos conhecidos interessados tb agradeço antecipadamente!

    CHEVROLET TRACKER 2.0 4X4 16V GASOLINA 4P MANUAL - WebMotors - 17789549

    Obrigado,

    [ ]s
  • 12/09/2016, 16:50
    marciocarvalho
    Citação:

    Postado originalmente por Chuva Ver Post
    Olá a todos!

    Com muita dor no coração, e quem acompanhou sabe q o carro é xodó, mas preciso de espaço (tenho um cadeirante em casa) e a GV3 foi o único carro que me atendeu 200% nos trâmites de transporte e permuta em casa.

    Assim segue o anúncio da Xiquita.. sniff.. está anunciado aqui no 4x4brasil tb..

    Considerando apenas SP, estranho esse webmotors dizer q o valor mais alto é em torno de 30lk sendo q há várias sendo vendidas a mais de 33k e com kilometragem altíssima!

    Quem tiver interesse fique a vontade em entrar em contato e quem puder repassar aos conhecidos interessados tb agradeço antecipadamente!

    CHEVROLET TRACKER 2.0 4X4 16V GASOLINA 4P MANUAL - WebMotors - 17789549

    Obrigado,

    [ ]s


    Sou novo no forum. Na verdade me cadastrei hoje, pois na semana passada adquiri minha sonhada tracker. Não o conheço, mas você ajudou bastante na decisão da compra da viatura, pois tenho acompanhado a uns 5 ou 6 meses o forum e sempre leio este tópico. Espero que, ao se desfazer da Chiquita, continue a dar dicas sobre este belo espécime de jipe, principalmente aos que embarcaram nesta viatura a pouco tempo, como eu.
    Saudações!
  • 13/09/2016, 22:12
    Arildo MT
    Sorte na venda, o valor é variável mesmo geralmente entre 25.000,00/33.000,00 mas já vi por 20.000/35.000 e até mais de 40.000,00, a V6 é um sonho mesmo, mantenha-nos informados.
  • 14/09/2016, 08:09
    Chuva
    Valeu Arildo!!

    Realmente varia muito a busca por uma gv3. Muitas situações de carro e base de vendedores.

    Sem falar da Tracker, vi umas gvs3 v6 e é decepcionante.. a maioria não tem idéia do carro q tem nas mãos.. só sabem o estado e chutam o preço muito pra cima ou muito pra baixo.. é dificil.. mosca branca de olhos azuis.. kkk

    Apesar de que, mesmo com os seus 232cvs, eu não colei no banco do carro meu amigo. Se um dia tiver oportunidade ou se já deu uma voltinha, de seu feed back. Não sei se é por falta de manutenção ou se até a v6 3.2 é lenta msm.

    A impressao que tinha é q 100cvs a mais seriam uma baaaita diferença, mas não anda muito mais que a 2.0, achei, comparando com 2 totalmente em estados diferentes q andei. Segundo um camarada aqui do fórum e de um grupo de 4x4 a dele anda bem sim! Mas ele é como nós, gosta de GVs e faz manutenção.. ai a história é outra..

    Bom, é isso meu caro, a Tracker tem procura mas acho o preço justo e vendo qdo der certo. Só de pneu já tem a diferença do valor.. sem falar nas melhorias, protetores, etc..

    [ ]s
  • 14/09/2016, 08:14
    Chuva
    E as velas de iridium da gv3 na gv2? Vai querer testar? eu tô sem tempo para estatisticas agora.. se quiser manda dados no privado..
  • 15/09/2016, 23:27
    Arildo MT
    Citação:

    Postado originalmente por Chuva Ver Post
    E as velas de iridium da gv3 na gv2? Vai querer testar? eu tô sem tempo para estatisticas agora.. se quiser manda dados no privado..

    Valeu Chuva, nem perguntei mais pelas velas, devido a sua frota de GVs achei que ia precisar, vou passar MP, a v6 nunca vi, só ouço falar, tem algumas anunciadas nos classificados e tópicos de venda do fórum, já as viu? a v6 tem relação longa, primando pela economia na estrada, mas não vi ninguém reclamando de falta de pocotós, pelo q me lembro é o mesmo motor da captiva (esta imagino maior e mais pesada), então é pra ser uma boa maquina, se estiver td ok ela deve ser bem equilibrada.
