Mais uma 4x4...

Vamos lá... preço das 3 flanges pra ligar a caixa de tração na caixa de marcas e saidas para diferenciais: 160,00 (3 unidades)
Encurtar cardã de ligação da caixa de marchas com a caixa de tração: 40,00
Já paguei R$ 300,00 da mão de obra da construção do chassi...
Hoje a noite irei bater fotos do processo da gaiola.... já mandei fazer as flanges que vão ligar os cardã ao diferencial do omega...
Segue abaixo a atualização de preços..
Abracos

Caixa marchas chevette 4 marchas	150,00		Parafusos balanca e suporte do amortecedor	12,00
Caixa tração Lada Niva	530,00		Manopla Cambio, Garfo Embreagem	10,00
2 Diferenciais Omega 2.2	830,00		Rolamento Embreagem Opala	50,00
1 Cardã chevette	0,00		7 barras de 1'.1/4" na parede 2mm.	224,00
4 Tulipas Diferencial Omega	230,00		Direção completa + Pedaleira+ Hidrovácuo	250,00
Tornear e Furar 4 Tulipas	240,00		Mão de Obra	300,00
Flange Motor AP X Caixa Chevette	180,00		Conexão Cardã x Caixa Tração	160,00
6 Torres Gol + 4 Balancas + 4 Semi-eixos	400,00		Encurtar Cardã Caixa Marchas X Caixa Chevette	40,00
8 Coifas (semi-eixos)	54,00
3 Barras ferro 40x60 3mm	330,00
Disco Embreagem AP X Chevette	100,00
4 Flange Tulipa Homocinética	140,00
Passe 4 Discos Freios	50,00
Lixas, Spray Preto para a suspensão	26,00
6 Guarda pó amortecedor	22,00
30 parafusos Allen M8 x 65mm (homocinéticas)	30,50
1 Litro querosene	11,00
Peças Flanges Roda	200,00
Tornear Flanges Roda	160,00
16 parafusos fusca / 16 parafusos passat	30,00
SubTotal	3.713,50		Total Geral	4.759,50

Bom pessoal, postando algumas fotos prometidas...
Primeiro a flange que foi feita para a tulipa do diferencial de omega... foram feitas 4 unidades delas

Agora a flange que foi feita para acoplar os cardã na caixa de tração, foram feitas 4 unidades, tanto pra entrada quanto pra saida

Agora como ficou o conjunto acoplado, caixa do chevette + caixa de tração

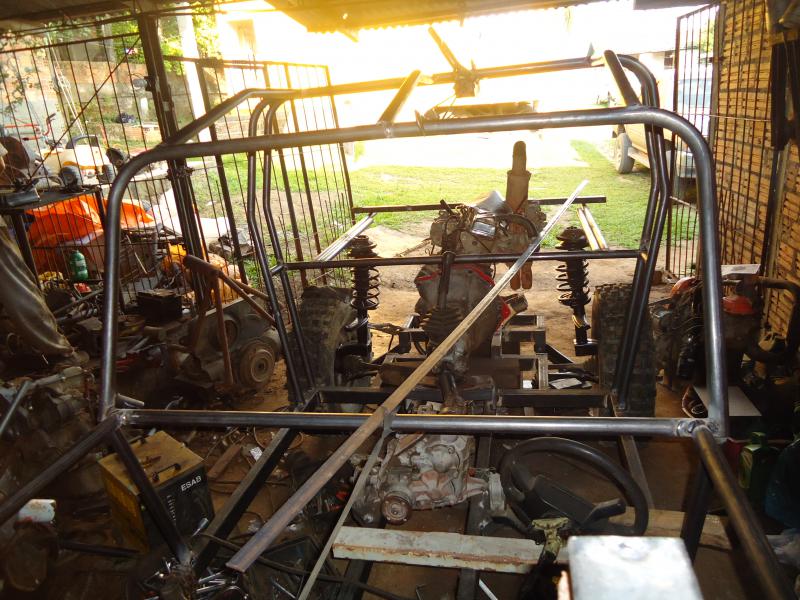

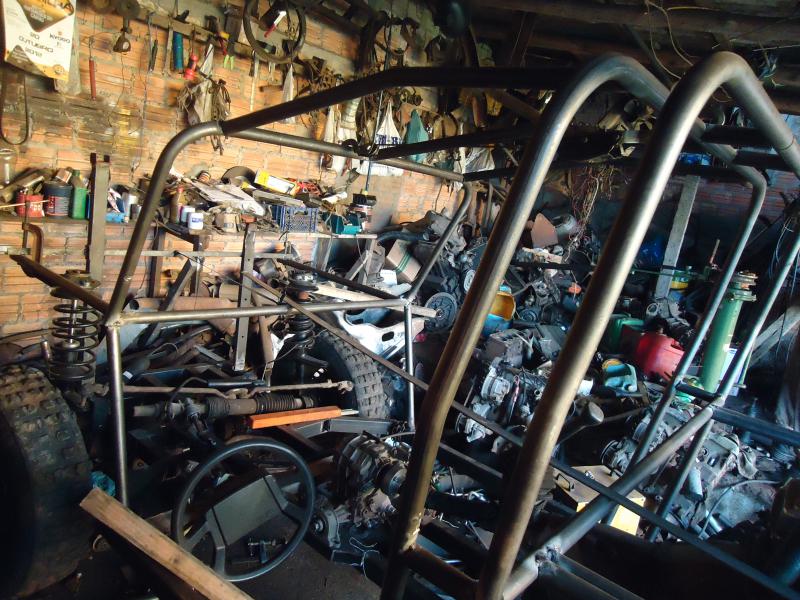

E pra encerrar, algumas fotos da montagem da estrutura... Anexo 379695Anexo 379696Anexo 379697Anexo 379698

Citação:

---

Postado originalmente por fag.online

E pra encerrar, algumas fotos da montagem da estrutura... Anexo 379695Anexo 379696Anexo 379697Anexo 379698

---

amigo fag ,éo cemar que esta fazendo para voce?

Citação:

---

Postado originalmente por fag.online

Agora como ficou o conjunto acoplado, caixa do chevette + caixa de tração

---

amigo tente deixar esse cardã o mais reto possivel ,o meu tive que mudar ,isso quando montei ,ele em alta rotaçao faz muito barulho.

Valeu vando... infelizmente o posicionamento da caixa de tração em relação à caixa de marchas fico com um "desalinhamento" aproximado de 5 cm... porém... já tenho outra "carta" na manga se começar com mtas vibrações, é fazer o acoplamento homocinético em uma das pontas do cardã....

Abracossssss

fag ,se voce puxar a caixa de cambio um pouco para o lado ,sera que nao daria certo ? na minha eu fiz assim.

pergunto novamente ,eo cemar que esta fazendo éla?

Opa... desculpe, li a pergunta e esqueci de responder... Sim. é o Jocemar.... você conhece ele?

sim eu comprei um flange adptador dele ,aquela vez que voce indicou ,tá lembrado.
o seu flange apxcaixa chevet voce conseguil com ele tambem?

voce nao sabe se o jucemar tem o flange ap x chevet?
