Troller 2000 Vortec 4.3L V6 - Taxi 37"

[zeca_cj]

Tweet

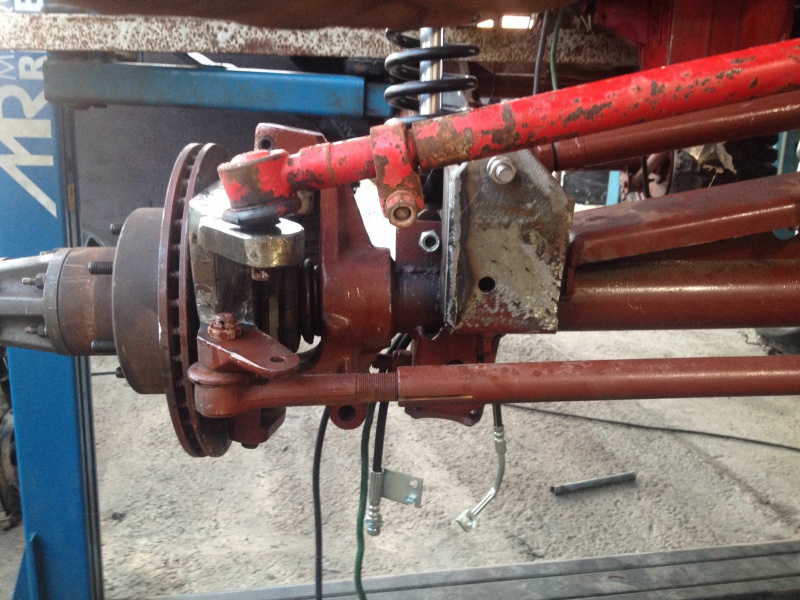

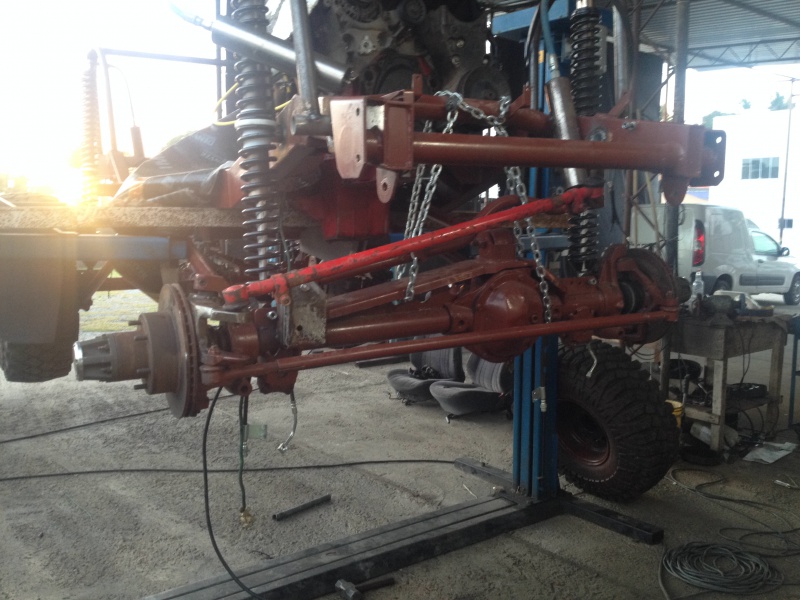

High Steer soldado e furo cônico aberto pro terminal de direção de MB 608. Próximo post coloco o video da adaptação que fiz com um soquete 18mm pra girar o alargador cônico com uma chave pneumática. Se não fosse por isso, estaria até agora girando o vira macho

Passando pra informar que o High Steer não serviu. A solda partiu na trilha teste do Troller acabando com minha brincadeira.

Por sorte quebrou numa situação sem oferecer risco.

Estou analisando como fazer o novo alinhamento da draglink com panhard pra não afetar a dirigibilidade.

[zeca_cj]

Abrindo furo cônico do terminal de direção usando alargador cônico e chave 18mm pra girar com chave pneumatica invés de vira macho



Pra quem se interessar, aqui a referencia do alargador que usei.

Comprei alguns anos atras e custou na época 600 dilmas. Soube que hj ta na faixa dos 800.

[Lauro Paiva]

Grande Zeca!!!
Um espetáculo a obra!!!
Você construiu axel trust (acho que é assim que se escreve) aquele reforço dos tubos do diferencial, você tem alguma foto que mostre esse reforço, e as medidas das peças utilizadas, o Danilo vai fazer esse reforço no java, e estou a procura de soluções, no java é dana 44 na frente e atrás!!!
VALEU!!!!!!

[zeca_cj]

Grande Zeca!!!
Um espetáculo a obra!!!
Você construiu axel trust (acho que é assim que se escreve) aquele reforço dos tubos do diferencial, você tem alguma foto que mostre esse reforço, e as medidas das peças utilizadas, o Danilo vai fazer esse reforço no java, e estou a procura de soluções, no java é dana 44 na frente e atrás!!!
VALEU!!!!!!

Grande Lauro,

Seguem fotos e medidas do Axle Truss do eixo dianteiro. Importei por $100 Obamas + frete.

https://www.claytonoffroad.com/produ...-dana-44-truss

Qualquer dúvida dá um grito!

[Lauro Paiva]

MUITO OBRIGADO!!!!
ME TIRA UMA DÚVIDA VOCÊ IMPORTOU O PROJETO OU A PEÇA PROPRIAMENTE DITA???
vOU PEDIR PARA O ODIN FAZER 2 PARA MIM!!!
SÓ UMA DÚVIDA, A PEÇA TRIANGULAR QUE REFORÇA O PERFIL EM U NÃO VEIO O DESENHO. SÓ AS DIMENSÕES DO PERFIL
MUITO OBRIGADO MESMO!!!!!!!

[zeca_cj]

Importei a peça, mas antes de comprar pedi que me enviassem o projeto pra eu conferir as medidas no eixo, pois esse truss é projetado pra Wrangler TJ.

A peça triangular não aparece no desenho, mas não impede de calcular.

A proposito. A chapa é de 1/4".

[Lauro Paiva]

Será que dá no eixo do dana 44 da javali????
Vou pedir as medidas do eixo para o Danilo e ver com o ODIN...
vAMOS QUE VAMOS QUE AS LOMBRIGAS ESTÃO FICANDO LOUCAS, KKKKKKKKK

[zeca_cj]

Nada que uma esmerilhadeira e uma solda não resolva!

Meça, fotografe e mande pra Odin que ele faz um sob encomenda pra você!

[Miúdogeo]

Sera que não tem alguém em terras tupiniquins que possa fazer uma cópia... kkkk pois no preço que tá o dolar, mais o frete... fica meio puxado... ainda mais se for pros dois eixos.

[zeca_cj]

Sera que não tem alguém em terras tupiniquins que possa fazer uma cópia... kkkk pois no preço que tá o dolar, mais o frete... fica meio puxado... ainda mais se for pros dois eixos.

Não é pros dois eixos. Esse é pro eixo dianteiro, veja a bola deslocada. Eixo traseiro normalmente a bola é centralizada.

O axle truss traseiro fiz aqui no Brasil, com Sandro Adams. Fiz as medições e ele desenvolveu em CAD e fez os cortes, dobras e soldas na peça.

[Lauro Paiva]

Não é pros dois eixos. Esse é pro eixo dianteiro, veja a bola deslocada. Eixo traseiro normalmente a bola é centralizada.

O axle truss traseiro fiz aqui no Brasil, com Sandro Adams. Fiz as medições e ele desenvolveu em CAD e fez os cortes, dobras e soldas na peça.

Tem como disponibilizar o cad????
Já mandei para o Odin as fotos e o projeto, além de colocar as fotos lá no java!!!
Ele gostou da ideia, vamos ver!!
E de novo obrigado!!

[zeca_cj]

Caixa de direção de JPX revisada e instalada. Faltam só as mangueiras pra finalizar a direção


Pintando o Snorkel e aplicando alguns adesivos



Hora de juntar as duas partes


Finalmente montado!


Partiu casamento KikaeCJ


Partiu Lua de Mel! Fui!
