Pessoal,
Finalize o suporte dos faróis e setas, eles foram fixados no próprio suporte do radiador.
Espero que não fibre muito, pois o suporte do radiador está fixado ao chassi com 2 coxins, vou travar o conjunto no paralamas para ficar firme.:semideia.....valeu Fugger! :concordo:
Segue as fotos, simples e pratico....preciso aprender a soldar:parede:
Anexo 293777Anexo 293775Anexo 293776Anexo 293778
[]'s
CJ3A - 1951 "Mula Mecânica"
Versão Imprimível
-
22/05/2011, 18:30Rodrigo BarattiSuporte dos Faróis e Radiador
-
22/05/2011, 19:11Rodrigo BarattiGaiola....quase fiquei preso!!
Finalmente a gaiola está com o formato final, toda ponteada e pronta para ser soldada em definitivo.:bananadança:
Falta colocar os suportes pros cintos, sapatas e algum detalhe que sempre aparece.:rolleyes:
Ficou muito legal, só que o acesso ao banco traseiro por dentro do jeep é praticamente impossivel em função da largura dos bancos San Marino BA11, acho que nem as crianças vão conseguir passar entre os bancos!!:parede::freaking:
Poderia deslocar o banco do motorista um pouco mais para a esquerda e abrir mais uns 10 cm entre os bancos, mas isso desalinharia o banco em relação ao volante!:putz:
Segue as fotos:

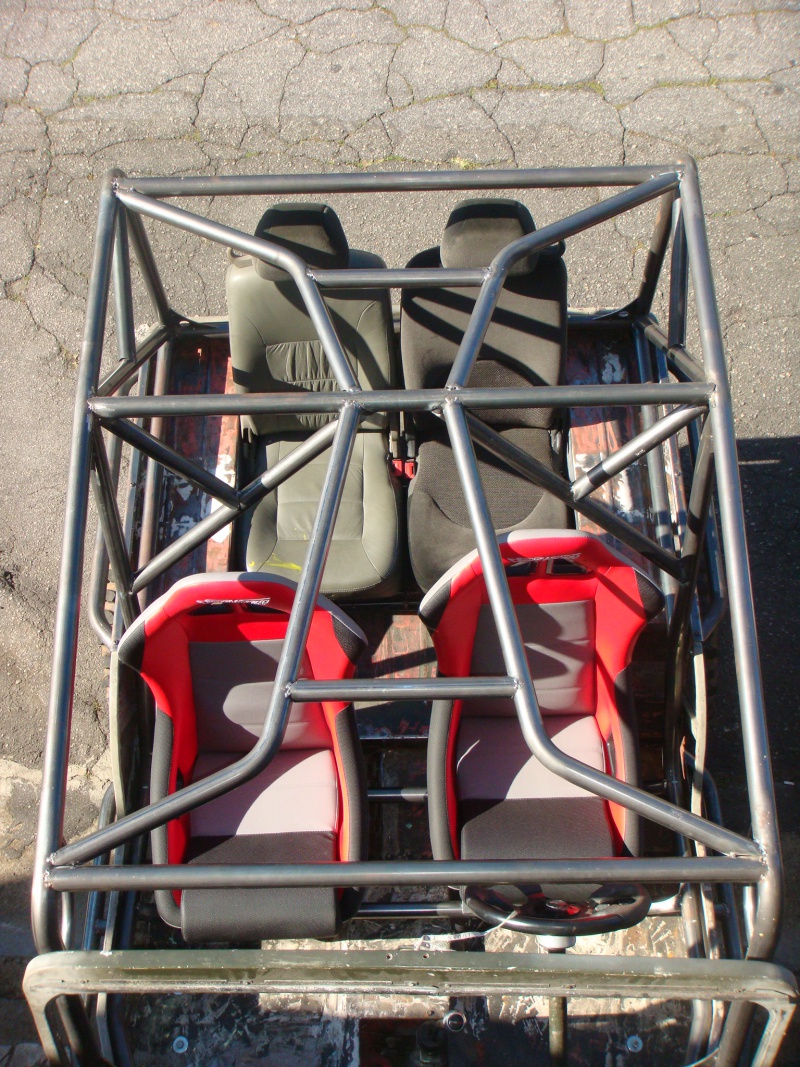

Anexo 293798
Teto
Anexo 293801
Anexo 293800

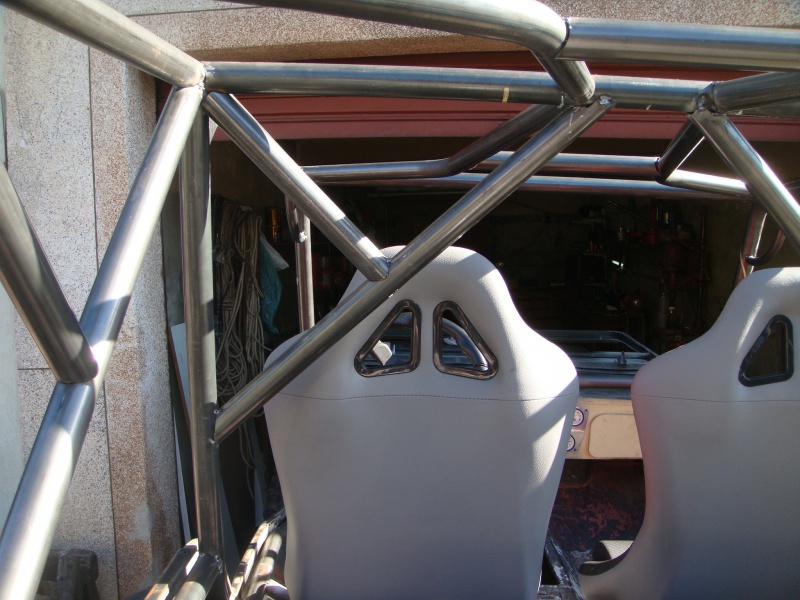

Reforços
Anexo 293797
Anexo 293799 -
22/05/2011, 19:20Rodrigo Baratti
Dando um giro:
Anexo 293806
Anexo 293807

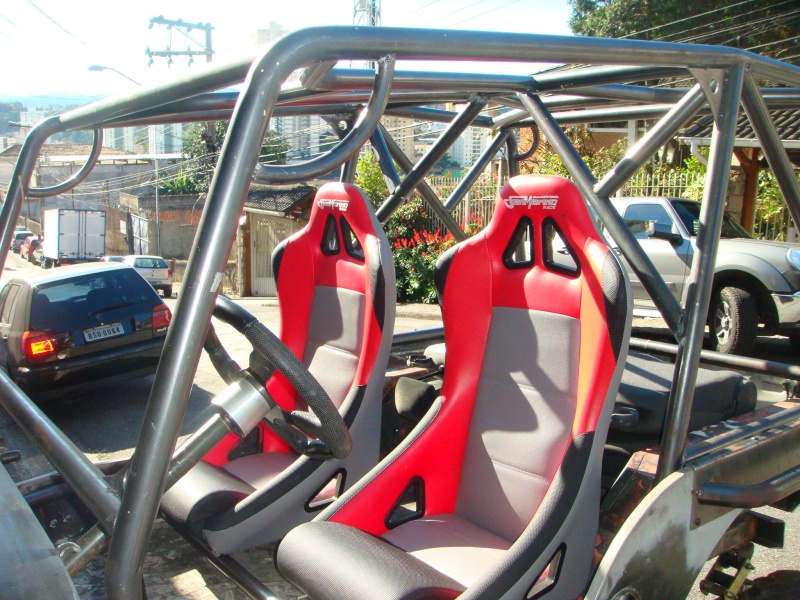

Anexo 293808
Anexo 293810

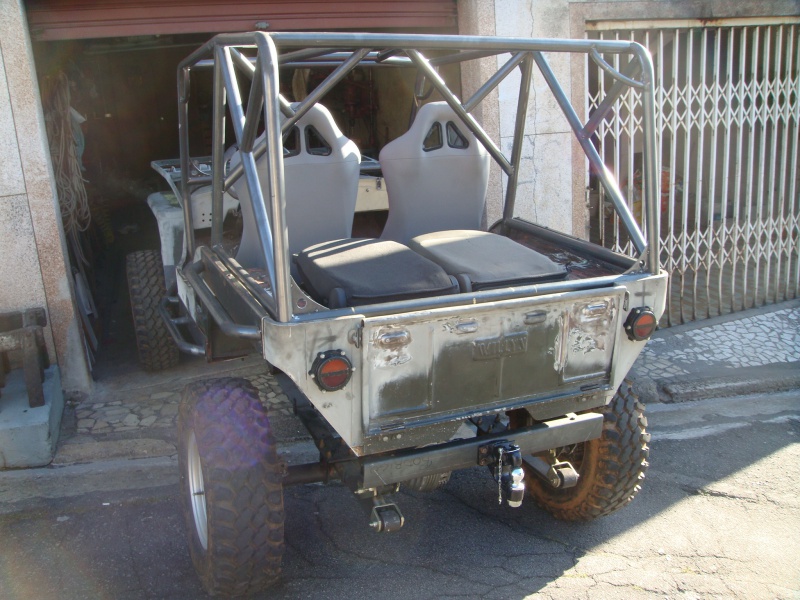

Anexo 293809
Fixei tb o farol traseiro. -
22/05/2011, 19:26Rodrigo Baratti
Continuando o giro

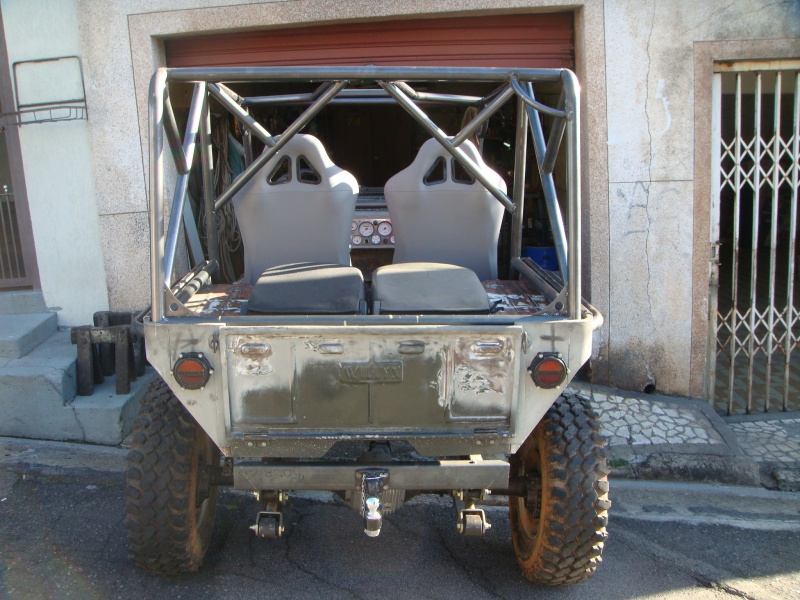

Anexo 293817
Anexo 293813
Anexo 293812
Anexo 293811
[]'s -
22/05/2011, 20:56xicoffck
Poxa Rodrigo essa gaiola ficou animal cara!
Deve dar um orgulho danado vendo o bixinho assim quase pronto né...
e disposição dos bancos ficou mt bom principalmente os traseiros, o suporte dos farois tbem ficaram bacana...
muito bom o trabalho hein!
Parabéns! tu merece um:brinde::brinde::concordo: -
22/05/2011, 22:05tstapazzoli
Rodrigo, qtos. centimetros está mais alto a parte de frente do banco? Tb. uso os BA 11 e se não me engano deixei 3cm mais alto na frente.
Tô comentando isso pq. está parecendo reto demais... e fica cansativo se as pernas não apoiarem completamente no banco!
Abraços,
Thiago -
23/05/2011, 09:39fugger
Ebaaaa, agora posso copiar!!!
Ficou jóia cara :concordo:
[]´s -
23/05/2011, 11:45Rodrigo BarattiFiquei com bastante duvida sobre isso e no fim o banco está nivelado com o assoalho.Citação:
Postado originalmente por tstapazzoli
No principio o banco ficou muito alto e foi necessario fazer aquela curva no tubo de apoio.
Como o jeep está alongado no meio optei por fazer o banco um pouco mais baixo (não cabe o tanque embaixo) que o original, porém mais distante das pedaleiras.
Minha perna ficou totalmente apoiada no banco, mas como nunca usei bancos concha achei estranho o apoio na coxa.
Acredito que a posição ficou boa, mas só vou saber mesmo qdo usar!!
Valeu pela dica!!
[]'s -
23/05/2011, 11:48Rodrigo BarattiRealmente é muito legal ver o bicho tomando forma, mas falta muuuuiiiiito para acabar.Citação:
Postado originalmente por xicoffck
[]'s -
23/05/2011, 11:49Rodrigo BarattiManda ver!!Citação:
Postado originalmente por fugger
Te adianto que fazer os encaixes enche o saco!!!!
[]'s -
23/05/2011, 13:18FernandoRisso
Rodrigo,
Parabéns pelo trabalho! Ficou muito bom!
Uma dica importante, não vi como a gaiola está presa na carroceria, provavelmente por um sanduíche de chapa de 1/4" com 4 parafusos. Na hora de soldar em definitivo, solde tudo montado, com os parafusos apertados, senão tudo vai encolher e não encaixará mais.
[]'s e parabéns! -
23/05/2011, 17:18Rodrigo BarattiObrigado Fernando,Citação:
Postado originalmente por FernandoRisso
A fixação será como vc mencionou mesmo e faria toda a solda com ela desmontada, muito boa sua dica!!
Valeu!!
[]'s
