Renan, olha os HS aí, só falta usinar pra dar acabamento e aí mando pra vc soldar!!!

O unico problema é que exageraram nos buracos dos terminais... vou ter que usar uma bucha conica, se é que isso "ecxiste"

[]´s

Falei troço bruto

Ficou muito bem executado os cortes, tem o arquivo em cad ai pra fornecer pra galera ?

[]'s

[fugger]

Falei troço bruto

Ficou muito bem executado os cortes, tem o arquivo em cad ai pra fornecer pra galera ?

[]'s

DWG comprimido e PDF com as medidas pra quem não tem o CAD.

[]´s

[RODRIGO TOMITÃO]

E ai Fugger parabens pelos HS muito bem feitos, ja salvei os arquivos, que tipo de aço foi feita a peça.
vou colocar eixos de troller no meu javali, ai vou ter que copiar,hehhe

[fugger]

E ai Fugger parabens pelos HS muito bem feitos, ja salvei os arquivos, que tipo de aço foi feita a peça.

Aço 1020 de 1" e 1/4" na base e de 7/8" na parte de cima, mas cuidado com o desenho pois os buracos estão muito grandes para o terminal do 608. Vou ter que fazer umas buchas.

Mandei fazer na aços mundial aqui em são josé, se quiser eles já tem até o desenho lá

vou colocar eixos de troller no meu javali, ai vou ter que copiar,hehhe

Mande bala, os arquivos estão aí pra isso mesmo

[]´s

[WOT]

fugger, vc levou em consideração os ângulos de Ackerman no desenho, vai ver na hora de soldar ou vai deixar reto mesmo?

Obrigado pelas medidas

Abraço

[fugger]

fugger, vc levou em consideração os ângulos de Ackerman no desenho, vai ver na hora de soldar ou vai deixar reto mesmo?

Copiei o do munhão original

[]´s

[Skull Crusher]

Renan, olha os HS aí, só falta usinar pra dar acabamento e aí mando pra vc soldar!!!

O unico problema é que exageraram nos buracos dos terminais... vou ter que usar uma bucha conica, se é que isso "ecxiste"

[]´s

Fala aê Fugger!!!

Gostei do trampo! Parrudo! Muito "bão"!

Agora é "sordá" os bichos e bora terminar a Jaca....rs

Sobre as buchas cônicas, faz o jogo delas, com uma borda flangeada e a outra com rosca, aí tu monta com pequena interferência nos furos do HS (passa um alargador calibrado) e coloca a porca embaixo...aí, se você um dia resolver trocar por terminais maiores ou com outra conicidade, você mantém o seu HS...bom, é o que eu faria...se me permite o pitaco...rs

Qualquer coisa, avisa aí!

Grande abraço, pensando que seu Jeep me faz lembrar do meu ex-D8...Dá-lhe Sapão!!!
[]s

[fugger]

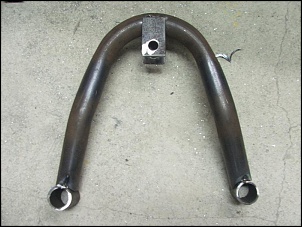

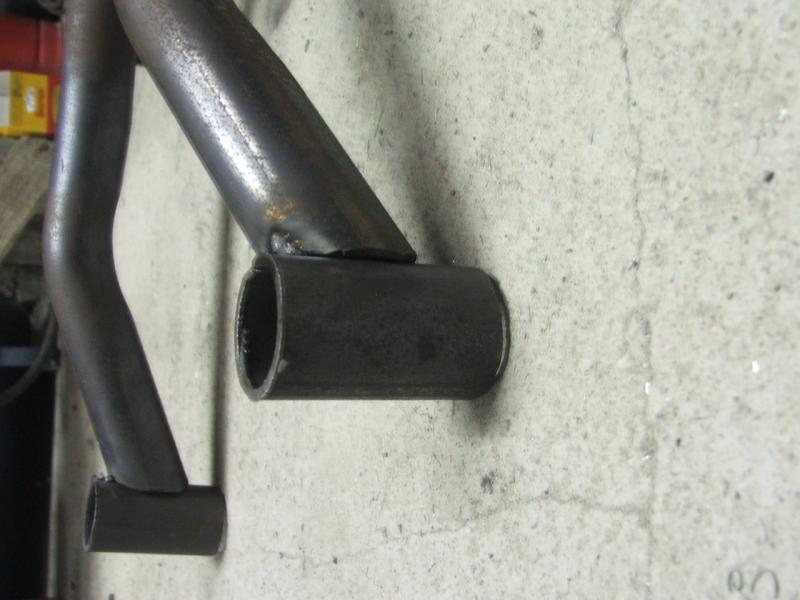

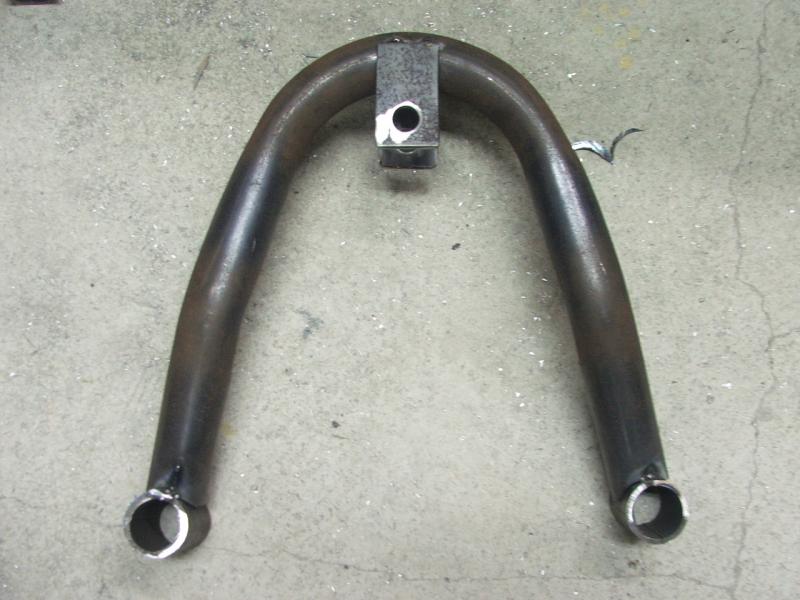

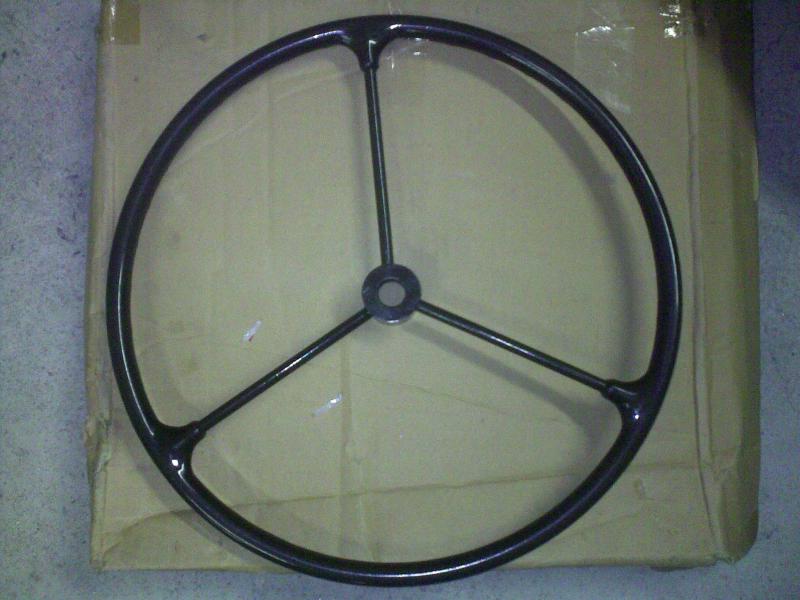

Suportes ponteados sem o amortecedor. A ultima é o presente que chegou da gringolândia...

[fugger]

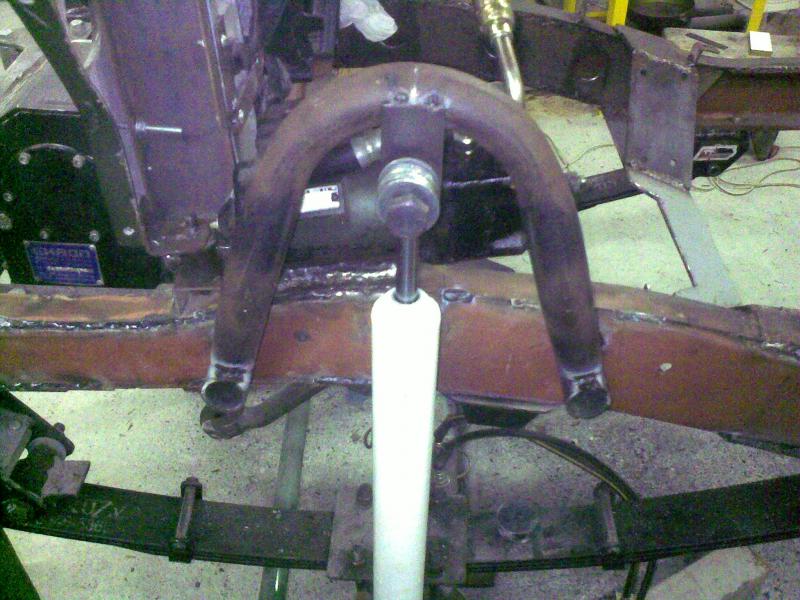

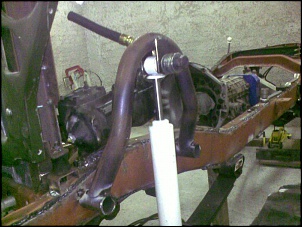

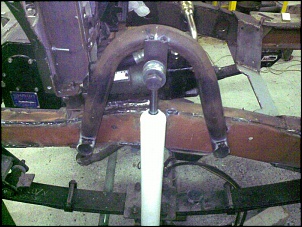

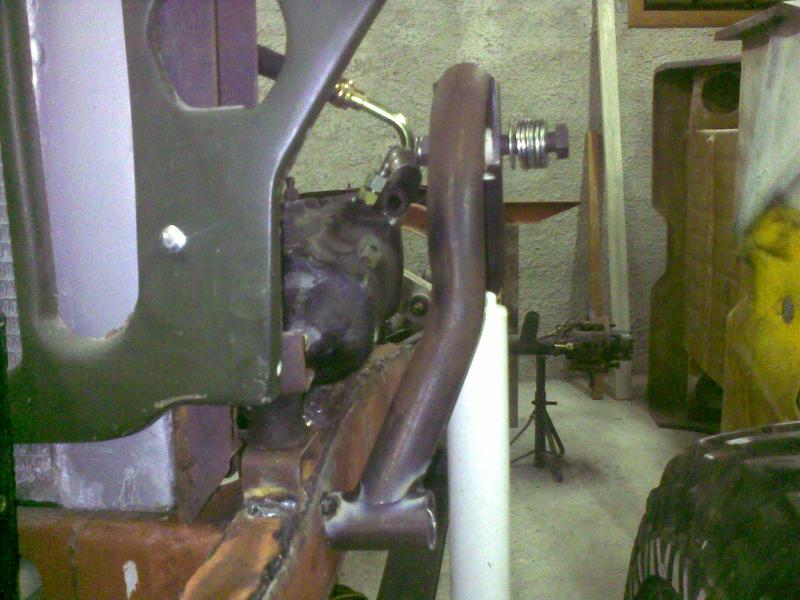

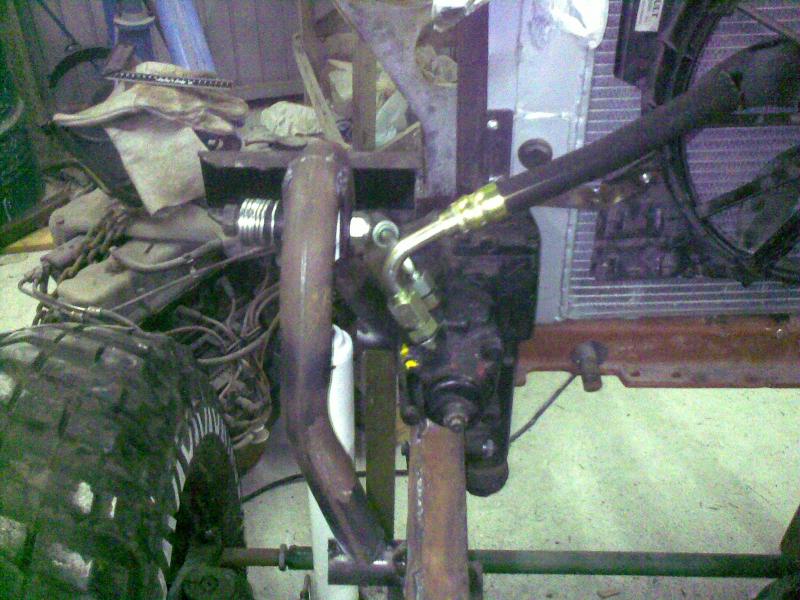

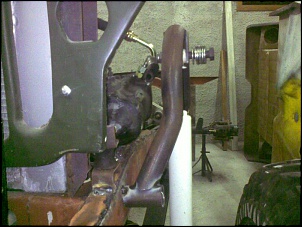

Acabaram as pilhas da máquina... Fotos de celular do suporte ponteado no chassi com o amortecedor. Eu gostei pq vai proteger bem a cx de direção... depois de soldado corretamente, jateado e pintado pode até ficar "biiituuuu"!

[]´s

[anderson_wzorek]

Ta ficando muito bom hein,
Os HS ficaram show,a qualidade da aços Mundial é exelente, recomendo a qualquer um.
Quero ter o prazer de ver esse projeto logo
precisnaod de alguma cois só so falar
abraços
Anderson

[IarzaJr]

Farol do trator agrale!

Pára brisas fiz aqui em Joinviile, copiei do quador do 1942 porém com a altura do 1947/1951 pois o assoalho do 1942 tem um rebaixo para os bancos... Fiz com vidro temperado e colado na armação, se quiser ver dá um pulo em Joinville.

Minha carroceria também é do Doglair, torma mas tá aguentando pau...

A minha gaiola fix fixa no chassis... preciso desenvolver uma suspensão decente!

Parabéns pelos seu projeto!

Abraço,
Marcos

[fugger]

Seu chassi é de cj3 ou cj5? Tem como vc postar umas fotos dos seu parabrisas
