E aí Elmer!!! Ficou show os suportes já tive uma ideia...Citação:
Postado originalmente por Elmer_Jeep
Só uma pergunta pq instalou os amortecedores com o corpo para baixo???
[s]
CROCODILLO. Jeep Full Size (Revista 4x4&Cia ed 218 e 246)
Versão Imprimível
-
24/01/2010, 15:35Thiago Rodeghel
-
25/01/2010, 11:42Elmer_JeepMontei assim pq achei mais fácil pra acessar o botão de regulagem, perguntei do pessoal da PROCOMP se podia montar invertido e disseram que não tem problema :concordo:Citação:
Postado originalmente por Thiago Rodeghel
[]'s -
25/01/2010, 16:55Elmer_Jeep
Voltando ao que interessa.

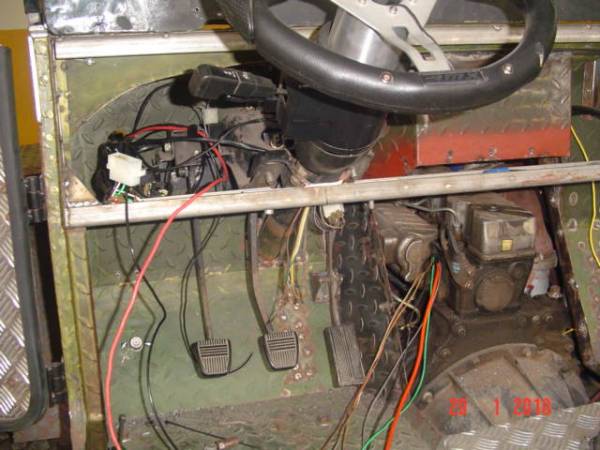

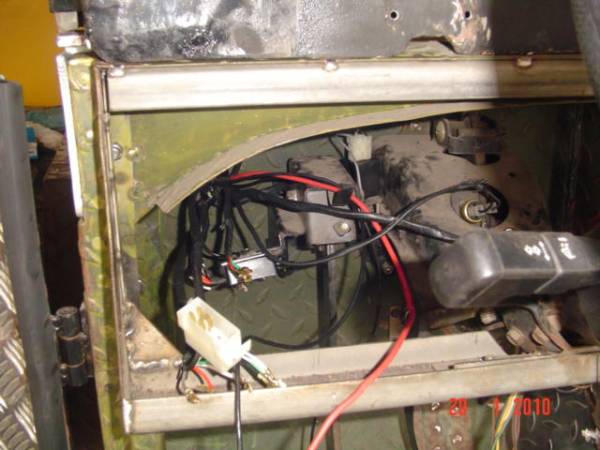

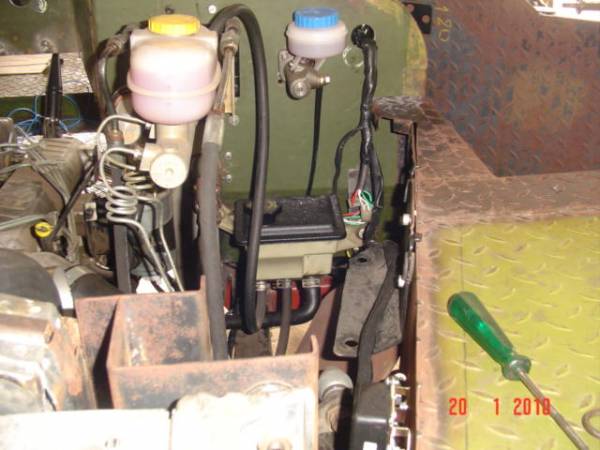

Algumas fotos do novo chicote elétrico:
http://www.4x4brasil.com.br/forum/ga...medium/674.JPG
http://www.4x4brasil.com.br/forum/ga...medium/675.JPG
http://www.4x4brasil.com.br/forum/ga...medium/676.JPG

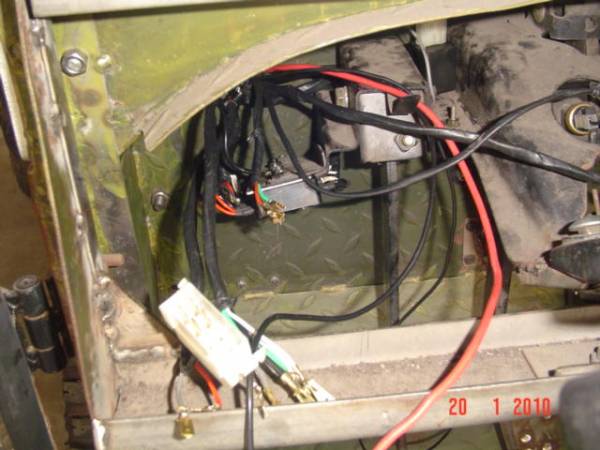

Caixa de fusíveis do mercedão:
http://www.4x4brasil.com.br/forum/ga...medium/677.JPG
http://www.4x4brasil.com.br/forum/ga...medium/678.JPG

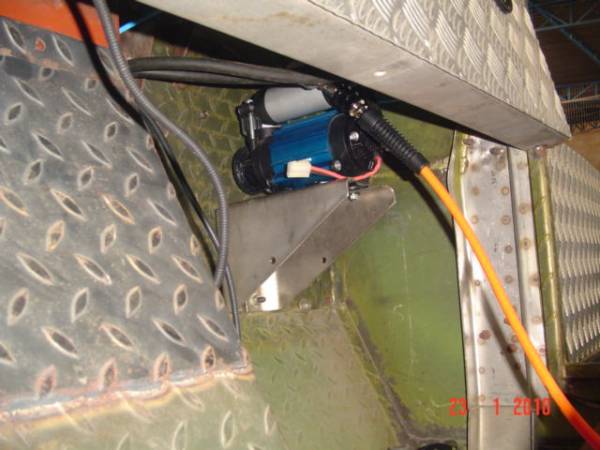

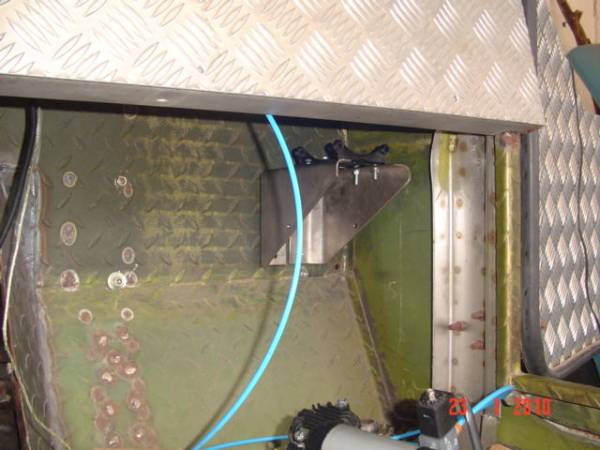

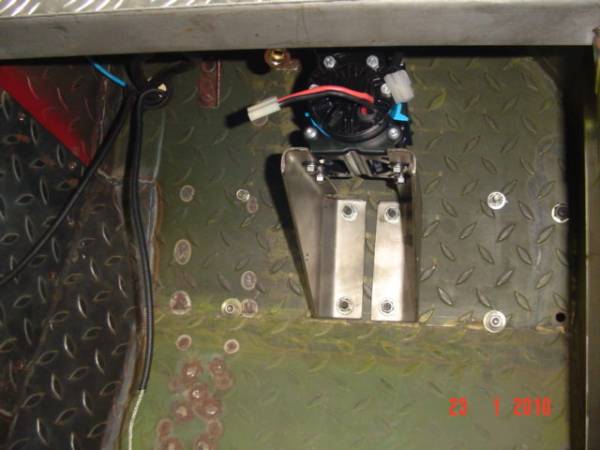

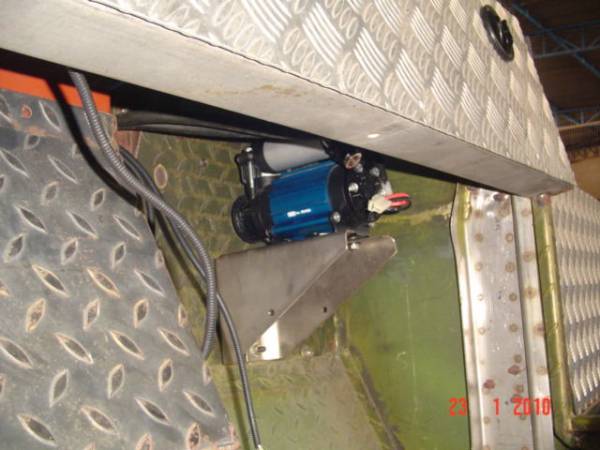

Suporte inox pro compressor ARB. Anteriormente eu ia instalar atras do banco do motorista mas resolvi colocar atras do painel mesmo:
http://www.4x4brasil.com.br/forum/ga...medium/679.JPG
http://www.4x4brasil.com.br/forum/ga...medium/680.JPG
http://www.4x4brasil.com.br/forum/ga...medium/681.JPG
http://www.4x4brasil.com.br/forum/ga...medium/682.JPG
Esta última testando a conexão com a mangueira do kit de inflar pneus. :concordo:
(perai que ainda tem mais) -
25/01/2010, 17:18Elmer_JeepAdaptando Termopar
Após ler aqui no Fórum alguns relatos sobre o pirômetro resolvi encomendar um pois conhecendo os motores por dentro acho indispensável monitorar o funcionamento de tudo, pra começar tem que adaptar na saída do escapamento a conexão do Termopar que é praticamente uma sonda que mede a temperatura dos gases de exaustão e informa esses valores ao instrumento. Seguindo as dicas de instalação de outro fabricante http://www.xpeedshop.com.br/manpages...lpirometro.pdf fiz algumas fotos aqui pra galera que curte o DIY:

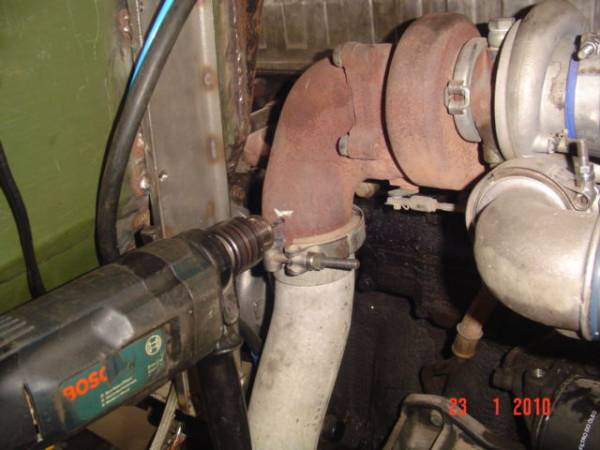

Furando 10cm após o fundo da turbina:
http://www.4x4brasil.com.br/forum/ga...medium/683.JPG

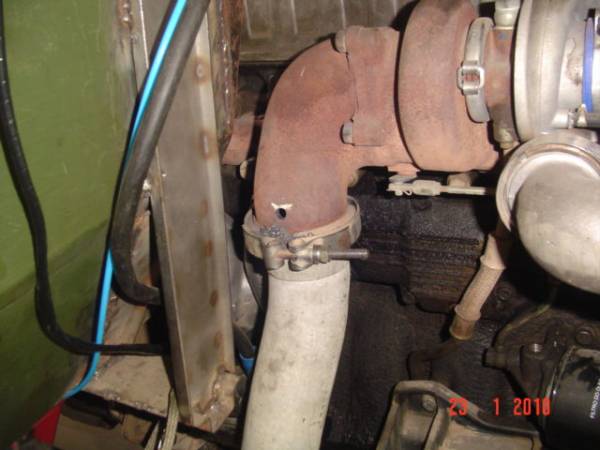

Furo com broca 8,5mm:
http://www.4x4brasil.com.br/forum/ga...medium/684.JPG

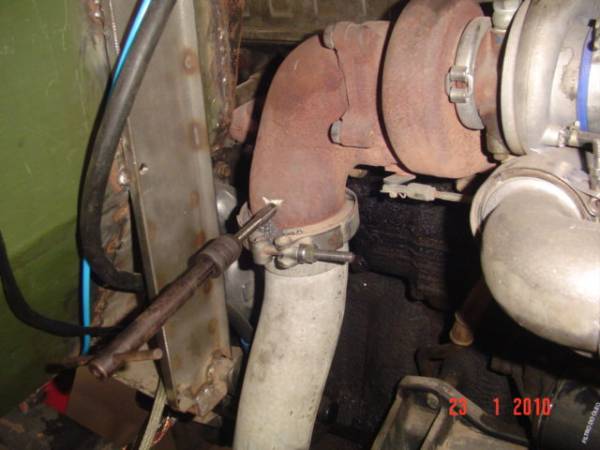

Macho 10x1,0mm
http://www.4x4brasil.com.br/forum/ga...medium/685.JPG

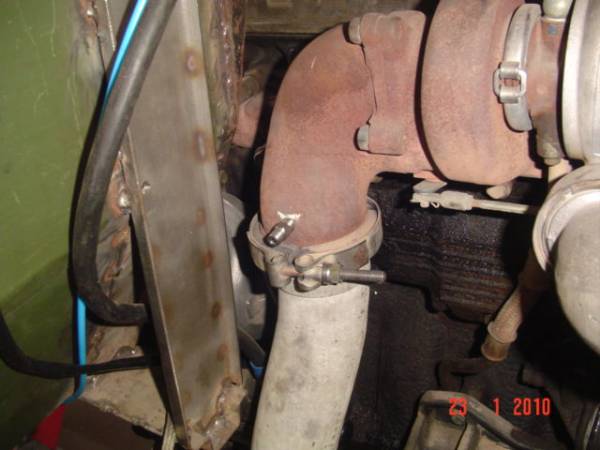

Conexão instalada com uma fina camada de cola veda-escape:
http://www.4x4brasil.com.br/forum/ga...medium/686.JPG

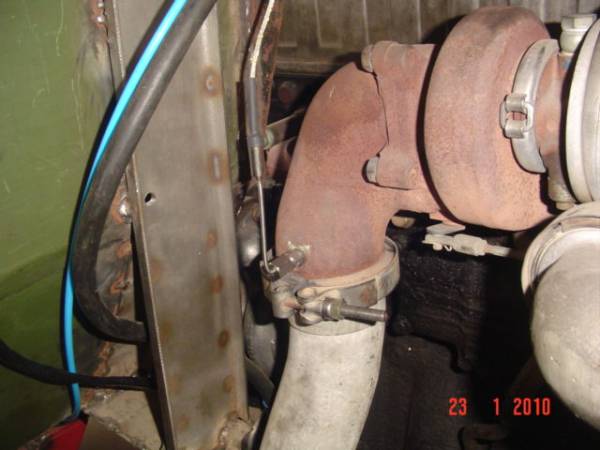

Termopar devidamente instalado:
http://www.4x4brasil.com.br/forum/ga...medium/687.JPG
[]'s -
25/01/2010, 17:19CAVESO
Elmer,
Quando sobrar um tempinho, liste as funções dos relógios guster que você vai colocar no croco, por favor.
Assim fica mais completo o tópico e faço um checklist aqui..rsss
Valeu! -
25/01/2010, 17:35Elmer_Jeep

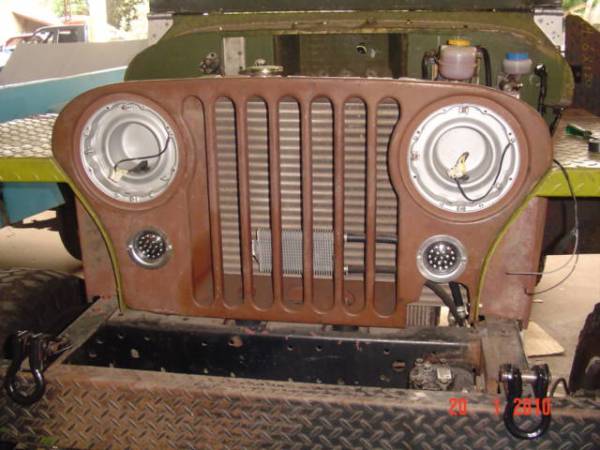

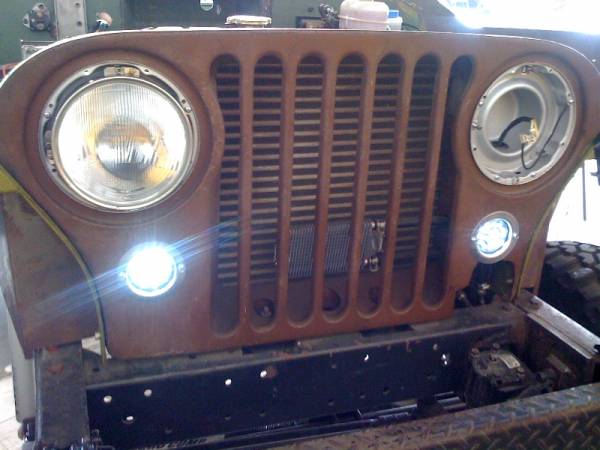

Finalmente instalei as lanternas de Led compradas do famoso Escória :lol:
http://www.4x4brasil.com.br/forum/ga...medium/688.JPG
http://www.4x4brasil.com.br/forum/ga...medium/689.jpg
Caveso, estava agora mesmo adicionando fotos no álbum enquanto chegou sua mensagem, confere aí:
Os instrumentos são (da esquerda pra direita):
PRESSÃO DE AR
PRESSÃO DE ÓLEO
TEMPERATURA ÁGUA
INDICADOR DE SINAIS(cronomac)
PIRÔMETRO
VOLTÍMETRO
RELOGIO DE HORAS
VELOCÍMETRO
Além destes tem também fixados na gaiola um Contagiros e manômetro do Turbo, ambos da cronomac pra fechar a lista da relojoaria :lol:
E pra dar uma animada nos futuros compradores, fotos do painel aceso.
Dia:

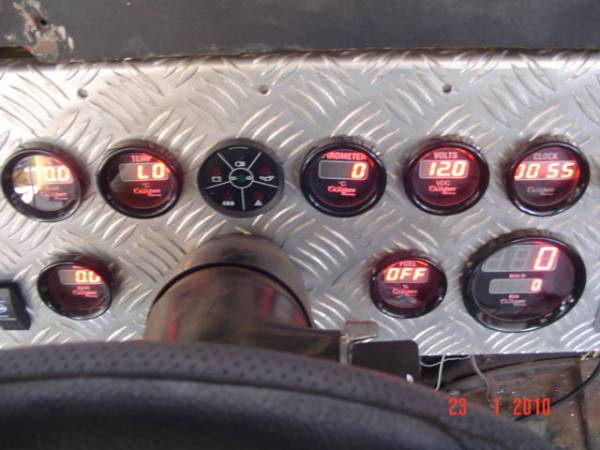

http://www.4x4brasil.com.br/forum/ga...medium/690.JPG
http://www.4x4brasil.com.br/forum/ga...medium/691.JPG
http://www.4x4brasil.com.br/forum/ga...medium/692.JPG

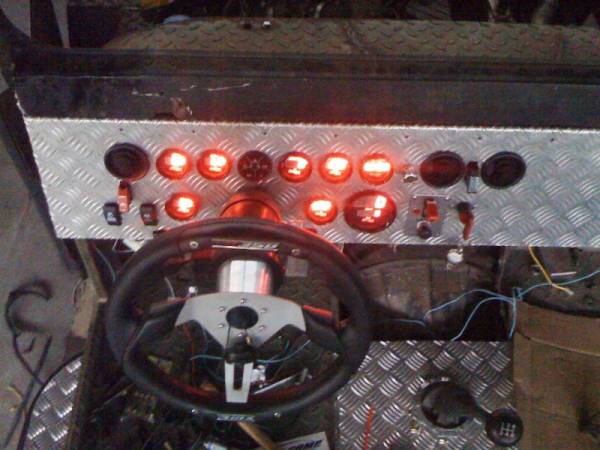

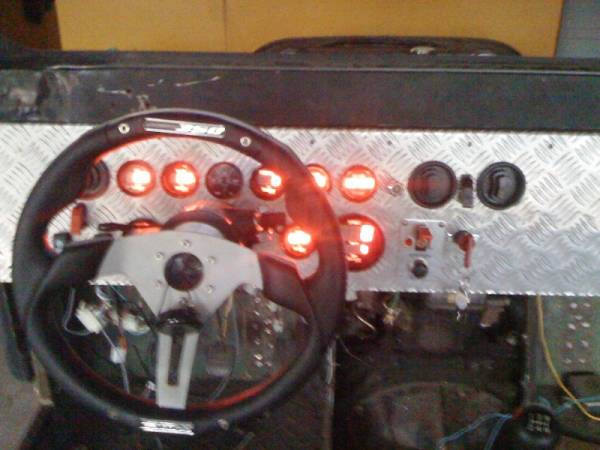

Noite:
http://www.4x4brasil.com.br/forum/ga...medium/693.jpg
http://www.4x4brasil.com.br/forum/ga...medium/694.jpg
mas tem uma opção pra diminuir o brilho à noite :concordo:
Agora vou trabalhar longe do pc, já são 15:40.
[]'s -
25/01/2010, 17:54CAVESO
PQP, show!!!!!!!! :palmas:
Valeu pela info! -
25/01/2010, 18:15Giovani
Crocodillo Hi-tech...:palmas:
Não sou fã de relógios digitais, mas tá ficando bonito...:mrgreen:
Só não vale colocar rodas 24" e pneu perfil 40...:discordo:
[]'s -
25/01/2010, 18:54Alexandre SoutoX2!!!!! kkkkkCitação:
Postado originalmente por Giovani
Esta de parabéns grande Elmer!!!!
[]ção!!!! -
26/01/2010, 01:57rubensx
Eu sempre disse que o treco é bonito!!!
show de bola tio Elmer manda bala!!!!
CAVESSO
o que eu comrpei é o MF-70 STANDARD
vai no site da VISUMAIS e coloca nos earch assim MF-70 e quando pedir pede standard (a prova dágua) porque STREET não é!!!
No meu caso é um multi-funcional todo azul com final de led RPM vermelho e marca Velocidade (digital grande), RPM (leds progressivos), KM rodados e parcial (digital menor) onde é possivel selecionar diâmetro de pneus e etc...
fica duca!
Ah a opção chama Dimmer que enfraquece pra não te ofuscar a noite, o mais legal que dá pra mexer no diâmetro de pneus, isso é show de bola
estou em duvidas se isntalo atrás do volante o meu ou se vai no meio do apinel mesmo (com um console até o cambio etc)
já que o 4x4 do meu tb é eletrico, sem alavanca....
vcs acham incomodo olha velocimetro no meio do painel (desviar olhar da rua pra baixo e a direita na estrada, cidade?) -
26/01/2010, 02:17CAVESOSeu maluco,Citação:
Postado originalmente por rubensx
Eu pedi as infos sobre o indicador de funções (aquele que indica seta, freio de mão, 4x4, e etc, que vc pediu com outras funções como reduzido e tal...
Mas gostei do velocimetro com rpm e tali coisa também...
Valeu! -
26/01/2010, 11:24Cotrim
Finalmente as lanternas foram instaladas!!!
Ficou legal a frente do Crocodilo!!!
Você pode usar as outras para fazer a iluminação inferior do Crocodilo, tipo Xuning!!! Vai combinar com as rodasaro 21" :mrgreen: :mrgreen: :mrgreen: :mrgreen:
[]'s
