CROCODILLO. Jeep Full Size (Revista 4x4&Cia ed 218 e 246)

Pois é, esqueci de comentar que as barras utilizadas são de direção do MB1113, vai ficar com 1,20 de comprimento e as outras peças são: jumelo band, buchas em pu também do feixe da band.

[]'s

E aquela peça branca encaixada no terminal, qual material?

[]'s

Palmito! :mrgreen:

Citação:

---

Postado originalmente por FernandoRisso

E aquela peça branca encaixada no terminal, qual material?

[]'s

---

Tive que fazer uma redução pois o furo do terminal tem 24mm e o pino do jumelo tem 18mm daí fiz essa bucha bi partida em technyl.

[]'s

Citação:

---

Postado originalmente por Elmer_Jeep

Tive que fazer uma redução pois o furo do terminal tem 24mm e o pino do jumelo tem 18mm daí fiz essa bucha bi partida em technyl.

[]'s

---

F-Style pacas :-D

tá ficando gringo já, tá falando dificir!!!! :-D

Continuando o serviço

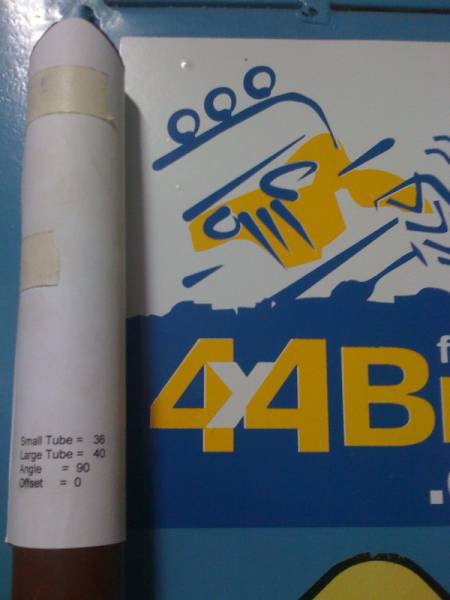

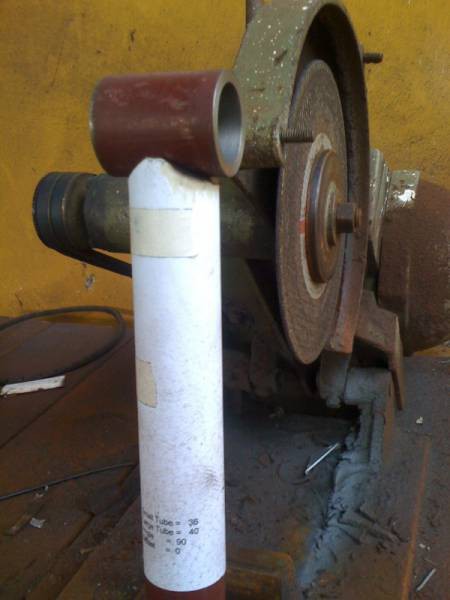

Graças à esse programinha legal pude executar o trampo de encaixe sem danificar os tubos:

http://www.4x4brasil.com.br/forum/ga...medium/745.jpg
http://www.4x4brasil.com.br/forum/ga...medium/746.jpg

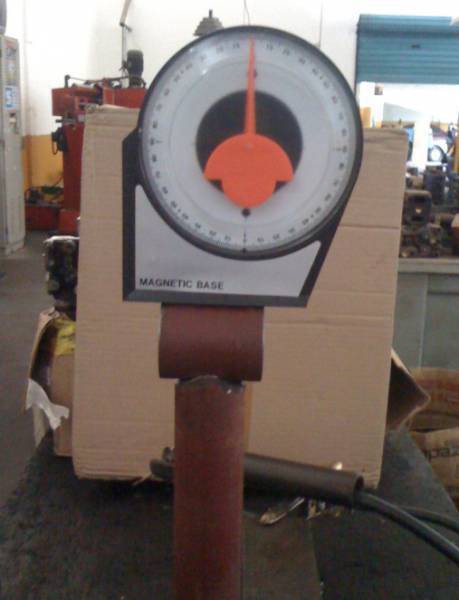

http://www.4x4brasil.com.br/forum/ga...medium/747.jpg
(ta alinhado né fugger)

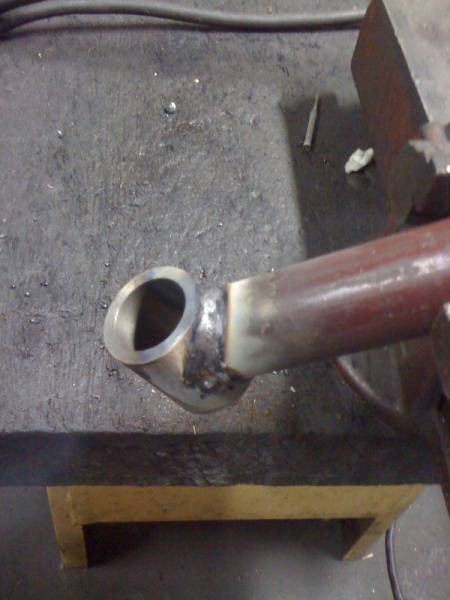

http://www.4x4brasil.com.br/forum/ga...medium/750.jpg

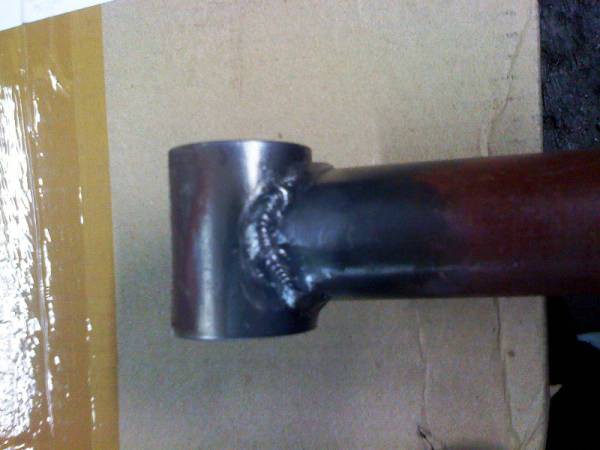

http://www.4x4brasil.com.br/forum/ga...medium/748.jpg


Ainda cheguei à cortar o tubo inferior na diagonal pra soldar no superior e fechar o triangulo, mas acabei desistindo da idéia e optei por fazer a barra com opção de regulagem pois ainda pode ser necessário mexer na angulação do pinhão e com a barra totalmente fixa seria difícil pra resolver daí achei serventia pro terminal M20:
http://www.4x4brasil.com.br/forum/ga...medium/751.jpg

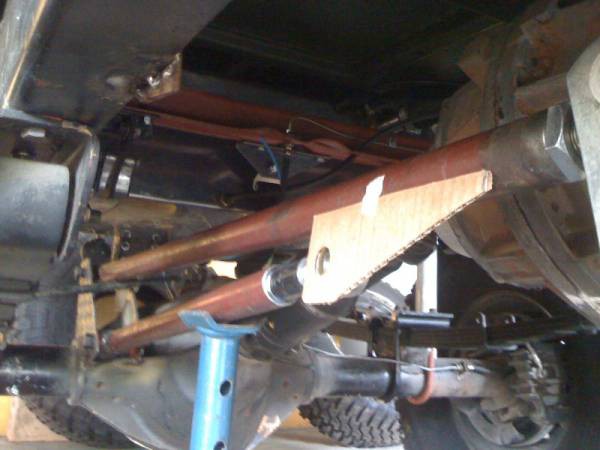

Aí entra essa pecinha que fiz o molde pra mandar cortar daqui a pouco
http://www.4x4brasil.com.br/forum/ga...medium/752.jpg
http://www.4x4brasil.com.br/forum/ga...medium/753.jpg
http://www.4x4brasil.com.br/forum/ga...medium/754.jpg

Por enquanto é isso, amanhã é feriado municipal e acho que já consigo dar um rolé pra testar a barra.

[]'s

Esse troço não tá pronto ainda?!?!? Vc tá enrolado, hein? :odedo:

Par fazer encaixes de 90° esse programinha é show mesmo, brabo é quando os ângulos são diferentes, pq tem que posicionar o papel exatamente no ponto de corte.

[]´s

Muito bem feito, essa barra com dois terminais fico bacana...

Elmer , porque vc não fixou o suporte da barra do eixo na tubeira????

Citação:

---

Postado originalmente por RODRIGO T.

Elmer , porque vc não fixou o suporte da barra do eixo na tubeira????

---

Questão de espaço, logo acima é o lugar que tenho pra passar o tubo do escapamento e ainda vou ter que modificar um pouco la na frente pra nao pegar no jumelo da barra que ficou no meio do caminho.

[]'s

Citação:

---

Postado originalmente por Elmer_Jeep

05-04-2005
Conforme foi dito em comentários no tópico do Prateado eu tinha vários up-grades pra fazer no CJ5 e antes de estacionar o bixo no galpão pra iniciar as obras resolvemos(eu e meu pai) analizar a situação e chegar à uma conclusão:

À partir de um chassi de CJ6 comprado por 150Reais iremos reconstruir outro Jeep completo, realizando todas as modificações possíveis para atender às nossas necessidades.

O chassi já estava jateado, apresenta poucas trincas e algumas partes corroídas que já estão sendo substituídas.

Em breve fotos e mais info. A suposta ficha técnica creio que será a mesma do Prateado, com algumas melhorias, of course



O serviço tá sendo feito nas horas vagas, quando eu ou meu pai estamos desocupados daí um vai lá e faz alguma coisa. :wink:

Por enquanto estamos reformando o chassi, removendo as partes podres e confeccionando peças novas pra substituí-las, costurando algumas trincas e desempenando alguns pontos, após isso vamos partir pros reforços.

Vou tirar algumas fotos agora a tarde, por enquanto tenho algumas aqui de quando eu estava verificando a posição dos feixes de mola trazeiros.

1[] :D

---

Prezado Elmer,

Parabéns a você e sei pai pelo belo trabalho.
Hoje acompanhei este tópico desde o início, é claro que pulando algumas páginas, e o Crocodillo, com certeza, ficará show.

Sérgio Soares

Parabén pela viatura Elmer. Tá longo o parto, mas tá ficando show......

Gigante e didático seu tópico. Estou impressinado com o Croco um Verdadeiro jacaré açú. Vou marcar aqui para ver com calma. Aliás tenho muita vontade de conhecer esses Cerrados de sua terra.
Abração!

Citação:

---

Postado originalmente por Elmer_Jeep

Questão de espaço, logo acima é o lugar que tenho pra passar o tubo do escapamento e ainda vou ter que modificar um pouco la na frente pra nao pegar no jumelo da barra que ficou no meio do caminho.

[]'s

---
