Outro pequeno acessório do guinho será um suporte para um macaco de guincho, que antes pensei em colocar no próprio para choque, mas como nos temos um suporte para encaixar um reboque, nesse mesmo local de encaixe do suporte de reboque, faremos um novo acessório.
Ele vai ser um "T" onde a pena pricipal do T entra no suporte e a parte superior do T será aberto e por ele passa um tubo.
Esse tubo ficará livre dentro do T com um lado encostado no chão e no outro lado, que ficará bem acima do para choque, quase 1m acima. Colocamos o gancho do guincho, quando acionamos o guincho, ele puxa o tubo para baixo e assim o carro sobe!!!
Vou fazer um desenho e colocar umas fotos.
JAVALI em reta quase final de acabamento
Versão Imprimível
-
12/04/2015, 14:58Lauro Paiva
-
12/04/2015, 19:13URSO 4X4
aguardando fotos e novedades
-
13/04/2015, 07:43Lauro PaivaGrande Urso!!!Citação:
Postado originalmente por URSO 4X4
As fotos por enquanto só quando o pessoal da Donivel começar a obra, por aqui fazendo os planos para o para choque, vão ser 2 tubos de 2 polegadas com 3mm de espessura e um berço para o guincho de 16000lb, o desenho preliminar o Odim já fez.
E o seu porcão como está????
Vou lá dar uma olhada !!!
abçs!!! -
13/04/2015, 16:37Lauro Paiva
Anexo 498861
Bom pessoal, o para choque do porquinho vai ser um amalgama doa abaixo, quero pegar os pontos fortes de cada um e esperar que não surja um frankstein, kkkkkk
Esse para choque é um modelo interessante todo de tubos o ponto mais "para fora" poderíamos colocar as roldanas!!!
Anexo 498862
Neste o que eu acho que aproveitaríamos é a posiç~çao do 2 tubos principais, em vez de um em cima do outro os dois no mesmo plano para "fora"
Anexo 498864
Esse com o tubo central com um segundo tubo servindo de apoio!!!

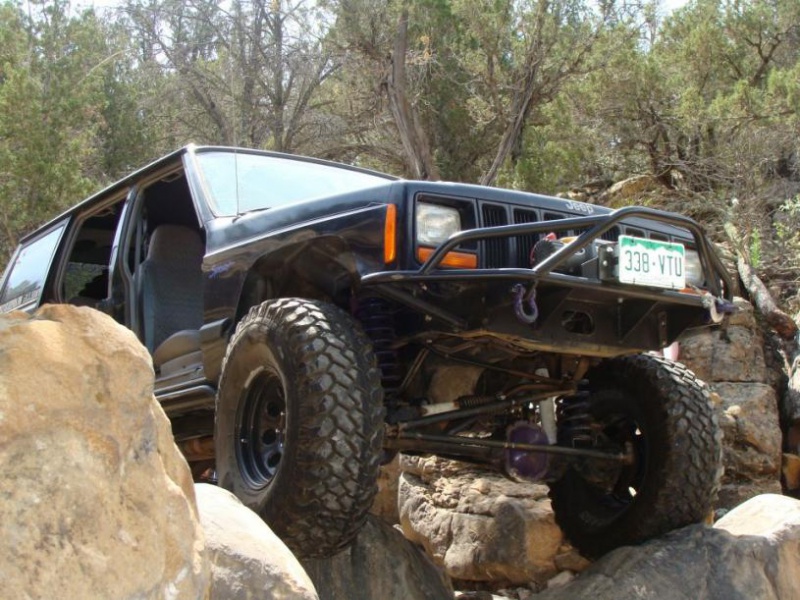

Anexo 498866
Olha os pontos de fixação deste para choque na longarina da vtr!!!
Anexo 498868
Anexo 498870

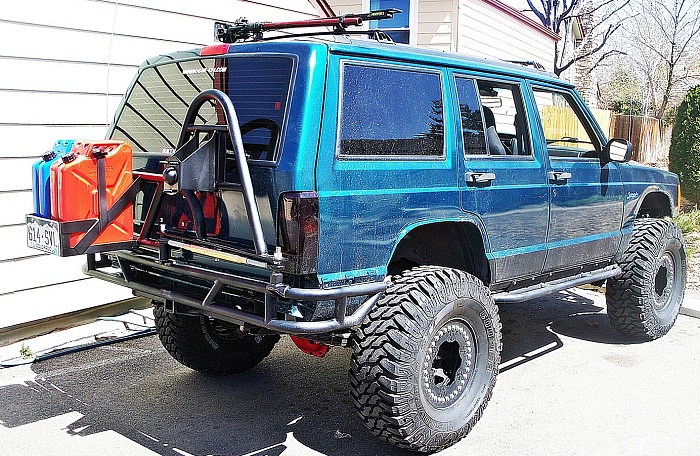

finalmente um para-choque traseiro com os 2 galões e o estepe numa organização assimétrica o que garante melhor visibilidade no lado do motorista. -
14/04/2015, 00:49Rodrigo ODIN4X4Lauro gostei bastante desse do Jeep Wrangler, por se mais espaçado dá um visual de robustez e enche a frente do jipe, quanto ao traseiro com o suporte achei muito legal e podemos fazer algo bem parecido inclusive com as polainas que protegem a lateralCitação:
Postado originalmente por Lauro Paiva
-
14/04/2015, 00:53Rodrigo ODIN4X4
Mais algumas ideias
-
14/04/2015, 10:47hercilio.neto
Lauro,
Conta mais sobre o macaco de guincho. -
14/04/2015, 12:09Lauro Paiva
Anexo 498947
Oi Hercílio,
O macaco de guincho eu vi pela primeira vez em Benevides no Pará, você tem bem junto dos roletes do guincho uma peça solidária ao carro que permite que uma haste rígida passe de cima para baixo.
Da uma olhada no desenho que eu acredito que fica fácil de entender, apesar de MUITO MAL DESENHADO.
funciona bem, e levanta as duas rodas ao mesmo tempo.
Como o java vai tem 2 guinchos vai virar quase um elevador,kkkk.
Em casa eu vou pegar uma foto com esse macaco de guincho que fica melhor ainda para entender.
abçs!!! -
14/04/2015, 14:57eliasFerreira
Idéia muito interessante, Lauro.
Parabéns pelo Java! :concordo: -
14/04/2015, 21:53hercilio.neto
Acho que entendi.
-
15/04/2015, 08:39reslima
Sobre o macaco no guincho, link abaixo:
http://www.4x4brasil.com.br/forum/fo...e-guincho.html -
15/04/2015, 09:32Lauro Paiva
Pessoal, eu resolvi ontem fazer um modelo do para choque, faltaram as roldanas nas extremidades, foi só para ter uma ideia da proporção, fiz em escala de 1:10 apenas as manilhas ficaram fora de escala.
Estava pensando em usar tubos de sessão transversal quadrada, e assim facilitar a fixação dos suportes das manilhas, mas como nunca ví nenhum para choque com tubos quadrados....
.Anexo 499012
Anexo 499013
Anexo 499014
Anexo 499014
Anexo 499015
