Tracker Camper - um "micro-motorhome" para expedições e acampamentos

[Almir Almeida]

Tweet

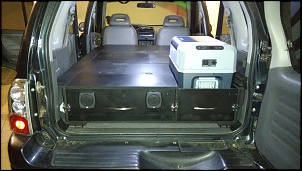

Trabalho de marcenaria quase terminado... também instalei uma gaveta slide-out para a geladeira. Ainda falta instalar a pia inox (estou aguardando chegar), fixar a frente do gavetão, fazer o acabamento e pintar de preto as partes expostas do MDF, colocar revestimento emborrachado nos baús, para evitar ruído dos objetos batendo no móvel quando o veículo estiver em movimento.




Disposição dos objetos dentro do camperbox. As divisórias são removíveis e modulares, ou seja, posso configurar a disposição dos objetos conforme a minha necessidade. Se, por exemplo, eu for ficar em um camping estruturado, não precisarei levar o tanque de água, e poderei utilizar o espaço para guardar roupas ou outros objetos. O mesmo vale para o espaço da geladeira ou qualquer outro espaço. Note também que há uma tampa dobrável sobre o gavetão. Esta tampa dá acesso ao baú do porta-malas da Tracker; para ter acesso eu abro a gaveta e levanto a tampa.

[quintaes]

Legal!!!
Um isolador de bateria ajuda bastante no sistema elétrico.

Abraços.

Marcos Quintaes.

[Almir Almeida]

Legal!!!
Um isolador de bateria ajuda bastante no sistema elétrico.

Abraços.

Marcos Quintaes.

Olá Marcos, quanto a parte elétrica haverá um chaveador de 3 posições: painel solar, alternador e carregador AC, ou seja, a bateria será carregada por uma destas fontes de energia. Quanto ao alternador este só é acoplado à bateria estacionária se a chave seletora estiver na posição "alternador" e se o motor estiver ligado. O acoplamento será feito através de um relê de alta amperagem. Também irei instalar um disjuntor principal que desliga totalmente a bateria estacionária, além de fusíveis para cada acessório, para maior segurança.

Abraços

[quintaes]

[QUOTE=Almir Almeida;2371689]Olá Marcos, quanto a parte elétrica haverá um chaveador de 3 posições: painel solar, alternador e carregador AC, ou seja, a bateria será carregada por uma destas fontes de energia. Quanto ao alternador este só é acoplado à bateria estacionária se a chave seletora estiver na posição "alternador" e se o motor estiver ligado. O acoplamento será feito através de um relê de alta amperagem. Também irei instalar um disjuntor principal que desliga totalmente a bateria estacionária, além de fusíveis para cada acessório, para maior segurança.

Como funciona um isolador de bateria, leia mais em M & S

Este mecanismo funciona perfeitamente e sua bateria estacionaria será carregada de forma correta.

Abraços.

Marcos Quintaes.

[Almir Almeida]

Como funciona um isolador de bateria, leia mais em M & S

Este mecanismo funciona perfeitamente e sua bateria estacionaria será carregada de forma correta.

Abraços.

Marcos Quintaes.

Talvez eu compre um nos Estados Unidos; por aqui os que tenho visto a venda no Mercado Livre ou são muito caros ou são de qualidade duvidosa. Valeu!

[Almir Almeida]

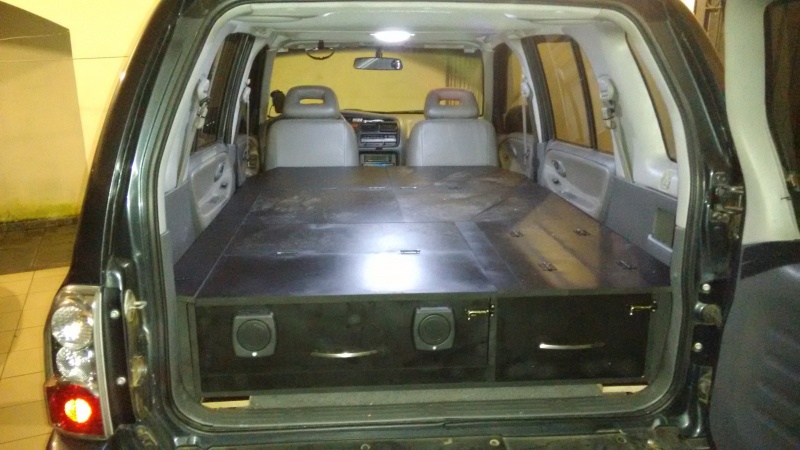

Trabalho de marcenaria finalmente terminado! ufa... foi 1 semana de trabalho só na marcenaria.

Ainda falta fazer a furação dos parafusos de fixação no carro e acabamento emborrachado dos compartimentos.

Segue uma prévia... breve postarei fotos detalhadas depois de limpo e instalado de forma definitiva no porta malas da Tracker.

Tentarei terminar a maior parte antes do feriado, quanto pretendo estrear o camperbox acampando em algum lugar.

[VOVÔ DO TROLLER]

Acompanhando o tópico....... Parabéns Almir. Tá ficando cada vez melhor. Abs. Válter

[Almir Almeida]

Obrigado Valter! breve estará pronto

Hoje fiz o acabamento emborrachado... amanhã farei a ligação hidráulica e gás da cozinha.

[Rubens Linhalis]

Fantástico !!!!!

[Almir Almeida]

Fantástico !!!!!

Olá Rubens, obrigado. Também tenho acompanhado o tópico sobre seu motorhome "Everest", tb. muito legal. Parabéns pelas melhorias que você fez. Meu próximo passo também serrá montar um motorhome ou uma pickup + camper Duaron. Mas por enquanto, assim como você pretendo começar pela Tracker e fazer muitas viagens com ela.

Abraço

[Almir Almeida]

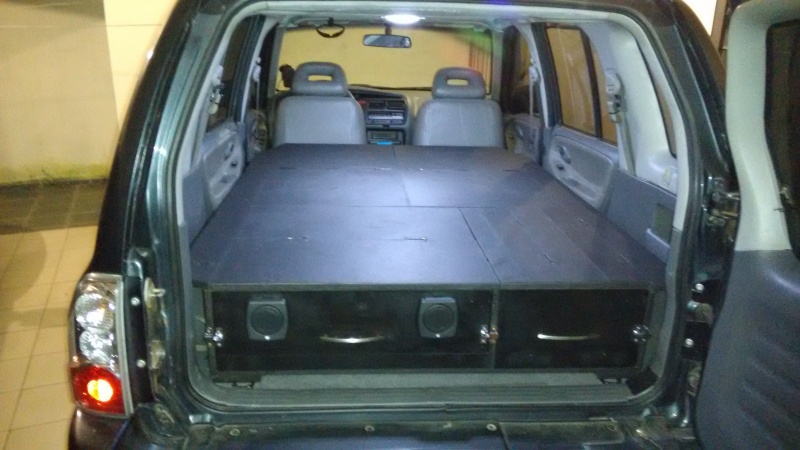

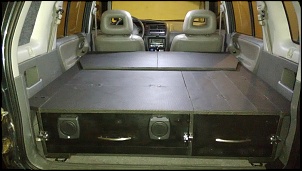

Hoje dei uma melhorada no acabamento, emborrachando outras partes externas e internas do camperbox. Também fiz as conexões hidráulicas (do galão de água até a pia) e de gás (do botijão até o fogareiro). Deu bastante trabalho pois as conexões precisam acompanhar o movimento da gaveta. Depois posto detalhes de como foi feito. Também fiz o corte da espuma do colchão e teste do Kit de roupa de cama da Quechua. Falta ainda a parte elétrica, inclusive para que a bomba de água e geladeira funcione. Mas hoje irei estrear o equipamento (ainda incompleto) numa viagem para Monte Verde-MG. Desta vez ficarei em camping estruturado e por enquanto vou utilizar apenas o recurso da cama.

Segue algumas fotos...

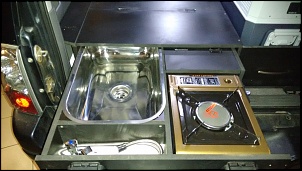

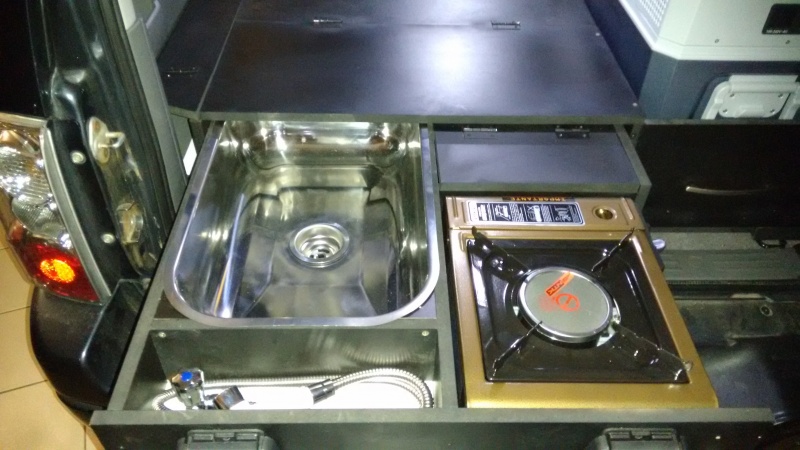

Finalização da cozinha



Colchonete de casal com espuma massageadora



Kit de roupa de cama da Quechua, composto por capa de colchão acolchoada, edredon para 15 graus e 2 capas de travesseiro.



Cama montada





O cantinho do "Trono"... rsrs



"posição de uso", rsrs





suportes tipo "mão-francesa" dobráveis. O feltro colado nos suportes é para que, quando estiverem fechados não fiquem fazendo barulho com a vibração.

[ruidasneves]

Esta ficando um show essa viatura !!!! Parabéns !!!!!
Vamos dar dois "pitakos" construtivos :
Pense em trocar o alternador do seu Tracker por um de astra (muito usado em carros com som pesados), pois disse anteriormente que tb vai instalar(além de tudo) farois auxiliares. A mudança é grande ,de 70ah para 120ah.
Pelo que analiso no seu projeto quase sempre passamos por lugares que não conhecemos, então não esqueça de jeito nenhum de colocar o 2° estepe, nem que seja aquele estepes minúsculos(padrao americano)para te tirar de enrascadas como eu já passei !!! (lógico com tração desligada kkk)
Haaaaa não esquece o rastreador "spot trace" e a senha com um familiar para te monitar !!!!
Um abraço a vc e a todos do fórum
