bom galera...
preciso de mais uma dica de voces ai..
cara eu precizo sab se ao fazer as balanças da gaiola o eixo de rotaçao da balança tem que ser paralelo ai eixo de rotaçao da homocinetica???
nao sei se consegui me expressa... dxa eu ve..
assim no caso d uma torre de gol.. eu vo pega e faze ela cm 2 pivo igual.. vo corta a parte que entra o amortecedor e vo coloca um suporte pra pivo igual o de baixo...
dai a as 2 balanças (de cima e de baixo) teram um eixo de rotaçao.. e a homocinetica tambm.. agora se vao coicidir eu nao sei pq nao fiz ainda.. agora quero saber se no lado da caixa como tera q ser esse eixo...
alguem sabe me dizer algo sobre...

[Flávio Cadore]

Kako, por que vc não usa o esquema do Corcel??? "tá" tudo pronto, é só fazer as balanças...o centro de giro das balanças são alinhados, um em cima do outro.
A homocinética não precisa estar alinhada com o centro de giro das balanças...elas podem fica para dentro...mas o semi-eixo deverá estar paralelo com as balanças.
Não sei se o pivô do Gol vai agüêntar o esforço, eu acho ele muito fraco.
Com 100 "pilas" vc compra as 4 peças do Corcel... mas vc decide!

[Cezar candelaria]

Kako, por que vc não usa o esquema do Corcel??? "tá" tudo pronto, é só fazer as balanças...o centro de giro das balanças são alinhados, um em cima do outro.
A homocinética não precisa estar alinhada com o centro de giro das balanças...elas podem fica para dentro...mas o semi-eixo deverá estar paralelo com as balanças.
Não sei se o pivô do Gol vai agüêntar o esforço, eu acho ele muito fraco.
Com 100 "pilas" vc compra as 4 peças do Corcel... mas vc decide!

Flavio...o que quiz dizer com O SEMI EIXO DEVE ESTAR PARALELO COM AS BALANÇAS....outra coisa, como resolveu o problema de quebra dos semi eixos por causa da solda?????

[Flávio Cadore]

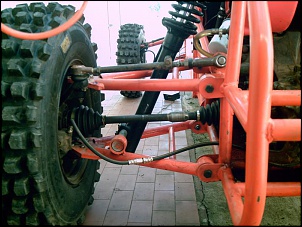

Cezar, veja a foto, balança alinhada com o semi-eixo e uma bucha com solda no semi-eixo

[Flávio Cadore]

Foto acima errada...

[Cezar candelaria]

Há sim entendi o alinhamento...mas me diga, a bucha tu colocou por cima depois de soldado o semi eixo...aguenta bem....não vai quebrar depois da bucha....

[Flávio Cadore]

Eu soldei o semi-eixo, torniei o excesso de solda a corri a bucha por cima e soldei com a MIG, não quebra depois da solda porque o material não é duro e tem boa soldabilidade.

[kako_itaqui]

ah entendi poise e uma boa essa do corcel ai.. mas e me diga uma.. eu comprei as caixas de gol bx com semi eixos e homocineticas... mas a homocinetica do gol nao vai da certo ali no corcel ne?
dai compro as de corcel cm homocineticas e semieixo tambm corto e soldo?

[Flávio Cadore]

Vc tem duas opções:
1: Usar tudo do Corcel, freio, cubo de roda, rolamentos e homocinética. O semi-eixo vai ficar com uma ponta do Corcel e a outra ponta da Volks.
2: Usar o montante do rolamento do Corcel e todo o resto da Volks, rolamento de roda, cubo, disco de freio, pinça e homocinética ( vai precisar de um espaçador para o disco de uns 19 mm e parafusos de roda mais compridos). Mas vc terá que tornear o montante do rolamento do Corcel para receber o rolamento de roda do Gol. Para tornear é fácil, precisa de um torneiro bom e um torno que caiba a peça nele...

[Flávio Cadore]

Farolzinho!!!


[ame]http://www.youtube.com/watch?v=XU53KYmbdso[/ame]

[leobnaval]

Mais uma adptacion do Flávio hehehehe usando os mesmos principios do EXUP hehehe

[Flávio Cadore]

"Tecnologia desenvolvida e aplicada." hehehehe
