Não tenha dúvida que confiar só naquele parafuso sem cabeça é arriscado.
O cubo foi torneado nas estrias e até embuchado.
23/08/2014, 09:31
Cristiano_Ribeiro

[QUOTE=raphael alves toledo;2178624]

Citação:

Postado originalmente por Cristiano_Ribeiro

Após muito tempo estudando e levantando informações, comecei a construir o meu kartcross também. O mais difícil foi decifrar o desenho para determinar o tipo de mancal, já que no projeto não fala o tipo usado.

Anexo 474567 Anexo 474568

como se chama este tipo de mancal?
onde vc comprou?
seu eixo e de quantos mm?
e o rolamento onde comprou?
desculpe tantas perguntas

Mancal tipo flange, vc o compra de acordo com o rolamento.
meu eixo eu exagerei, tem 40mm de diametro, uso rolamento UC208
O comprei em Sp, na Rollersul, R. Mello Barreto, 90 - Brás - São Paulo - SP - Fone: (0xx11) 3312-8566 / (0xx11) 3315-8566 / Nextel: (0xx11) 7825-1315/ Fax: (0xx11) 3312-8569. O local mais barato que encontrei.
23/08/2014, 09:32
Cristiano_Ribeiro

Citação:

Postado originalmente por oadilson

qual é o cubo q vc uso ai no eixo trazeiro

Usei cubo do fiat uno
01/09/2014, 01:15
Cristiano_Ribeiro

Dando prosseguimento: estou cortando o material do quadro.

Depois posto mais fotos.
01/09/2014, 09:34
j.kaua

6 Anexo(s)

Bom Dia Pessoal,

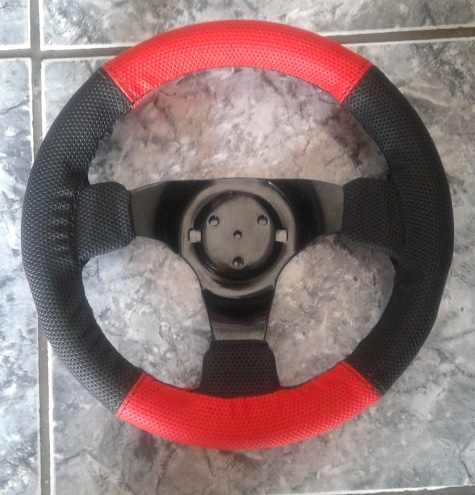

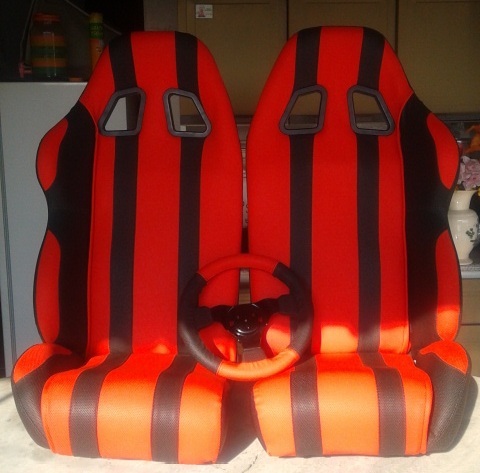

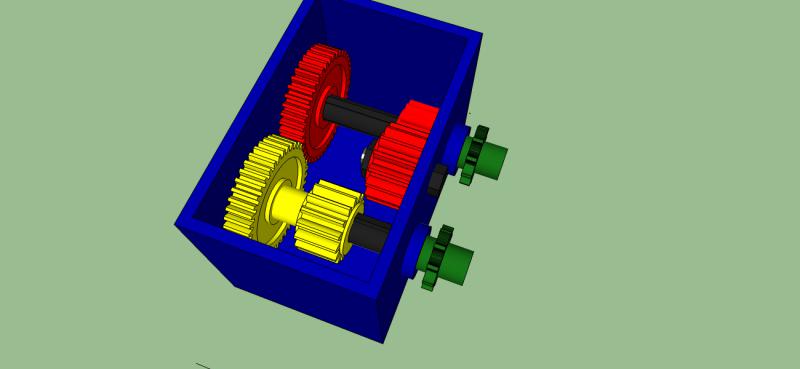

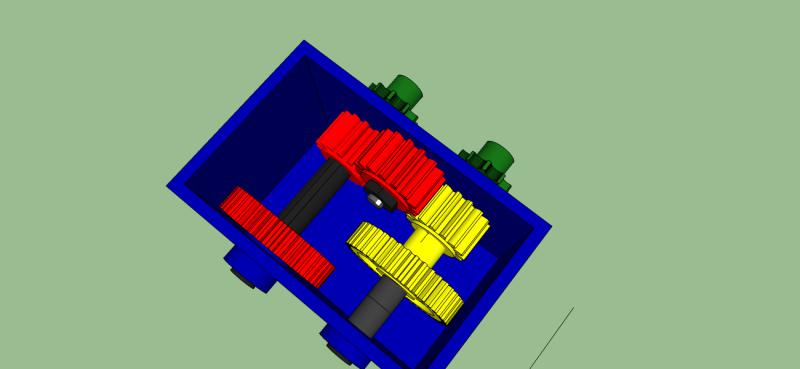

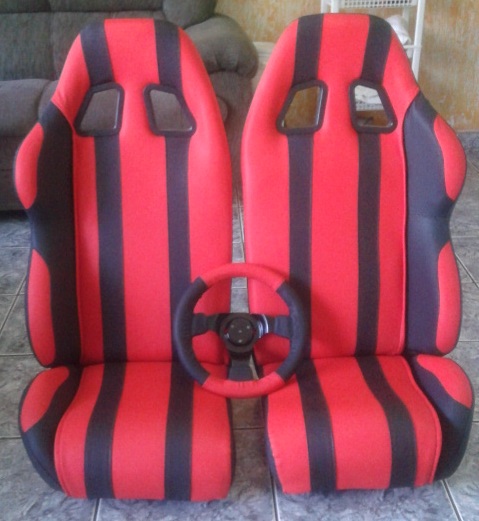

mais algumas fotos de algumas partes do kart, devagar ta indo. hehehe Abraços e boa semana a todos. ha to com algumas idéias para caixa de transmissão para fazer a ré, to pensando em montar a idéia que já foi colocada no começo do tópico (vou deixar a imagem em anexo), se alguém tiver alguma de fácil execução ( com peças de fácil acesso, pois essas engrenagens ta phoda de achar, e para mandar fazer fica muito caro..) favor compartilhe aqui!!! abraço e boa semana a todos...Anexo 476009 Anexo 476010 Anexo 476011 Anexo 476012 Anexo 476014 Anexo 476015
02/09/2014, 14:11
vinijost

Citação:

Postado originalmente por j.kaua

Bom Dia Pessoal,
mais algumas fotos de algumas partes do kart, devagar ta indo. hehehe Abraços e boa semana a todos. ha to com algumas idéias para caixa de transmissão para fazer a ré, to pensando em montar a idéia que já foi colocada no começo do tópico (vou deixar a imagem em anexo), se alguém tiver alguma de fácil execução ( com peças de fácil acesso, pois essas engrenagens ta phoda de achar, e para mandar fazer fica muito caro..) favor compartilhe aqui!!! abraço e boa semana a todos...Anexo 476009 Anexo 476010 Anexo 476011 Anexo 476012 Anexo 476014 Anexo 476015

Usa os eixos do pinhao da moto mesmo.. eu fiz com os eixos da dt 180.. e usei dois pinhao dentro pra andar para frente e duas engrenagens da caixa da dt mesmo para andar para tras!

simples e pratico. valeu!
02/09/2014, 15:32
j.kaua

Citação:

Postado originalmente por vinijost

Usa os eixos do pinhao da moto mesmo.. eu fiz com os eixos da dt 180.. e usei dois pinhao dentro pra andar para frente e duas engrenagens da caixa da dt mesmo para andar para tras!

simples e pratico. valeu!

opa, e ai!!! já um vi um modelo parecido com este, você porfavor se tiver algumas fotos e mais detalhes da construção dela poderia compartilhar aqui? desde já agradeço!!!
02/09/2014, 17:20
vinijost

1 Anexo(s)

Citação:

Postado originalmente por j.kaua

opa, e ai!!! já um vi um modelo parecido com este, você porfavor se tiver algumas fotos e mais detalhes da construção dela poderia compartilhar aqui? desde já agradeço!!!

Segue a foto do sistema que fiz
02/09/2014, 17:34
j.kaua

Citação:

Postado originalmente por vinijost

Segue a foto do sistema que fiz

Opa blz, então tenho esse esquema peguei de voce mesmo em outro tópico, tipo se não for pedir muito... queria ver umas fotos dela pronta, tipo quais foram as peças que voce usou por exemplo: eixo primario da dt, pinhão tal... engrenagem tal... se puder detalhar um pouco agradeço!!
Abraços!!!!
02/09/2014, 17:38
j.kaua

Vinijost, tava olhando um tópico seu, do kart de 2 lugares, tem algum vídeo ou fotos atualizadas dele, ficou otimo!!!
02/09/2014, 17:54
vinijost

Citação:

Postado originalmente por j.kaua

Vinijost, tava olhando um tópico seu, do kart de 2 lugares, tem algum vídeo ou fotos atualizadas dele, ficou otimo!!!

cara. videos não tenho não..

mas usa o 2 eixo que vai pro pinhao mesmo.. 4 pinhao.. o que fica do lado de fora da caixa que vem do motor.. dois do lado de dentro e um que sai da caixa e vai para o eixo.. e do lado dos pinhao de dentro duas engrenagens!

posso tirar uma foto final de semana da caixa de ré e postar aqui. vlw
02/09/2014, 19:19
raphael alves toledo

gostaria de fazer uma pergunta:
meu kart esta saindo a corrente sem parar, ja olhei o alinhamento da coroa e pinhão e esta tudo certo.
eu tinha feito um esticador com 1 roldana de nylon, mas mesmo assim estava saindo...
alguem ai teve esse problema?
se sim como foi resolvido?
