Construção Kart Cross Aranha

Versão Imprimível

16/07/2014, 17:54
A. Richard

Citação:

Postado originalmente por Flávio Cadore

Quando é que vc vai mudar a alavanca de câmbio para a direita? hehehehhe é só atravessar um eixo de um lado a outro.
Ví que vc já parou de usar aquela "bolota" na direção, foi uma boa porque ela tem a fama de quebrar o braço do piloto.
Ficou bem legal o teu brinquedão!!!

Valeu, o cambio nao vamos trocar, está otimo assim e nao tem nenhum problema ou encomodação por estar na esquerda, até inclusive tenho um kart 125 que é na direita, mas prefiro o cambio na esquerda.

A caixa de direção não vai ficar essa, vamos trocar por uma reduzida de competição da edge australia.
Abraços !
18/07/2014, 16:08
j.kaua

1 Anexo(s)

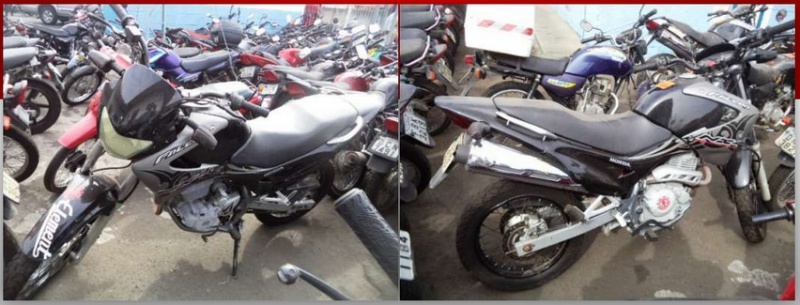

Opaa e ai pessoal, dei uma sumida ai, mais tem bastante novidade para postar aqui, a caixa de transmissão ta pronta, tem algumas outras peças interessantes que vou tirar fotos e já vou postar amanhã pro pessoal, ha ta ai o motorzinho, so falta desmontar... preciso de umas idéias para melhorar a refrigeração!!! abração a todos!!!
Anexo 471179
18/07/2014, 16:17
j.kaua

2 Anexo(s)

ha só pra completar, gostei muito dessa idéia é de um cara de SC maja muito, faz UTV 4x4, parece que não tem segredo não...Anexo 471180 Anexo 471181
18/07/2014, 16:24
j.kaua

Citação:

Postado originalmente por fabricio prazeres

show de bola essa sua gaiolinha hein

Opaa Valeu Fabricio mais a minha é essa, as fotos tão desatualizadas, vou ver se tiro mais. abraços... endereço do post: http://www.4x4brasil.com.br/forum/ga...ml#post2152586
18/07/2014, 22:49
raphael alves toledo

2 Anexo(s)

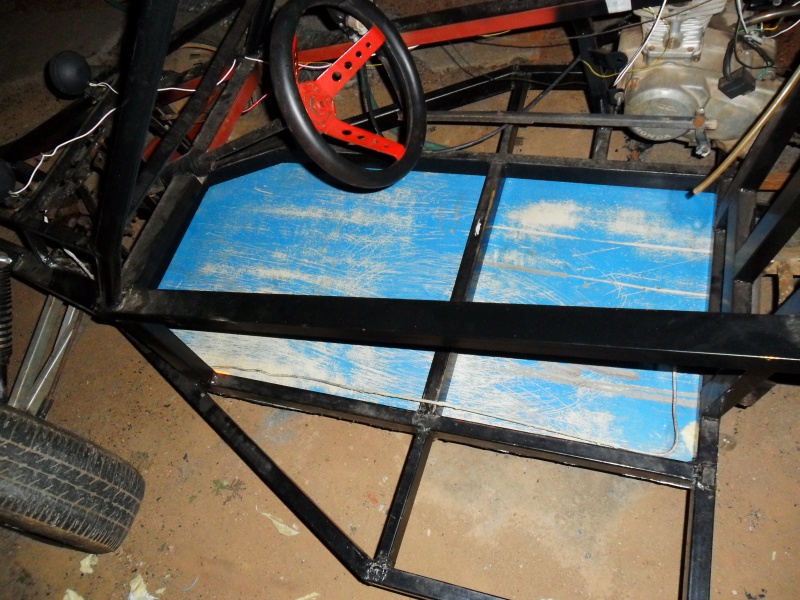

assoalho colocado agora so falta freio.Anexo 471206 Anexo 471207
19/07/2014, 09:04
j.kaua

16 Anexo(s)

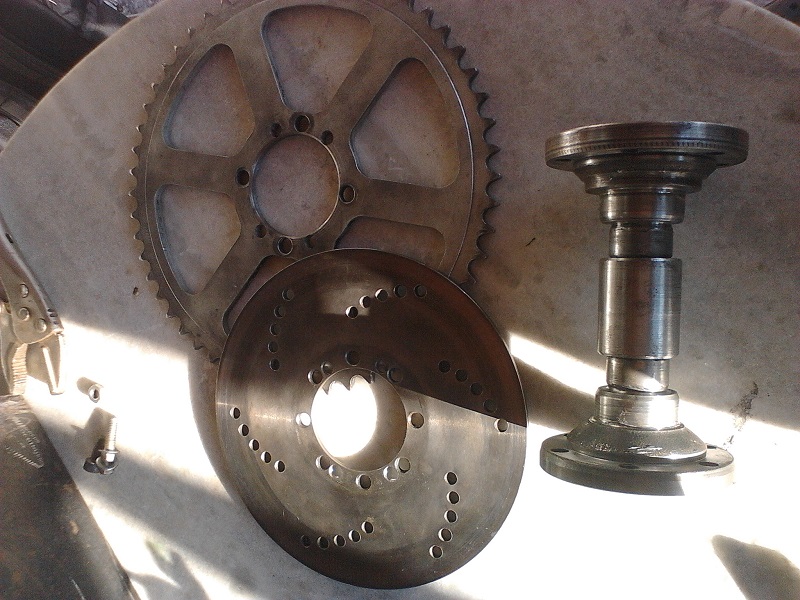

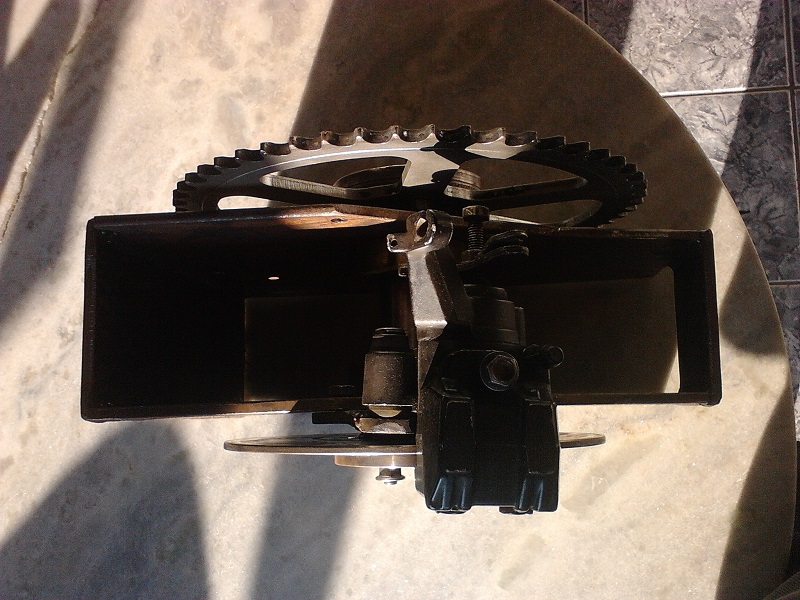

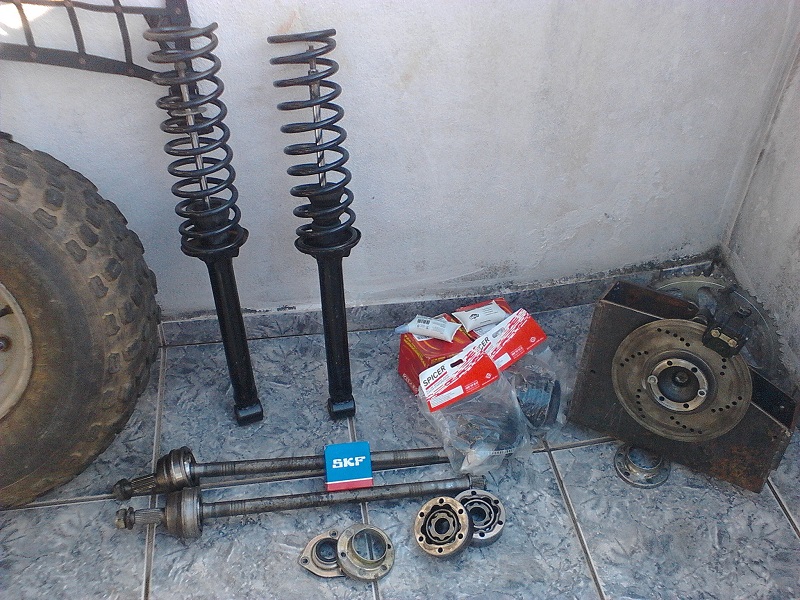

Bom Dia pessoal!!! ai sim em Raphael, ta ficando muito bom!!! vamos ter q combina um role quando terminarmos!!!! olha como eu havia prometido seguem as fotos de algumas partes e o esquema da caixa de transmissão que montei, ainda esta grosseira ainda vou ajeita-la e dar uns acabamentos...
Anexo 471217 Anexo 471218 Anexo 471219 Anexo 471220 Anexo 471221 Anexo 471222 Anexo 471223 Anexo 471224 Anexo 471225 Anexo 471226 Anexo 471227 Anexo 471228 Anexo 471229 Anexo 471230 Anexo 471231 Anexo 471232

Valeu pessoal.... qualquer coisa comentem ai... Abraços....
19/07/2014, 11:31
raphael alves toledo

Citação:

Postado originalmente por j.kaua

Bom Dia pessoal!!! ai sim em Raphael, ta ficando muito bom!!! vamos ter q combina um role quando terminarmos!!!! olha como eu havia prometido seguem as fotos de algumas partes e o esquema da caixa de transmissão que montei, ainda esta grosseira ainda vou ajeita-la e dar uns acabamentos...
Anexo 471217 Anexo 471218 Anexo 471219 Anexo 471220 Anexo 471221 Anexo 471222 Anexo 471223 Anexo 471224 Anexo 471225 Anexo 471226 Anexo 471227 Anexo 471228 Anexo 471229 Anexo 471230 Anexo 471231 Anexo 471232

Valeu pessoal.... qualquer coisa comentem ai... Abraços....

Ta ficando muito bom essa caixa de transmissao. De que e esse sistema de freio?

Qualquer dia marcamos ai pra dar um role de kart.
19/07/2014, 18:24
j.kaua

Citação:

Postado originalmente por raphael alves toledo

Ta ficando muito bom essa caixa de transmissao. De que e esse sistema de freio?

Qualquer dia marcamos ai pra dar um role de kart.

Opa, entao rafael essa pinça se nao me engano é de quadriciclo idraulica com freio de estacionamento muito bacana, mais ja vi o pessoal adaptar esse sistema em pinça normal de moto, feito em torno, so nao sei explicar como, mas se quiser mais fotos detalhadas dela me avisa! Abraços!
19/07/2014, 21:49
KartR1Cross

Citação:

Postado originalmente por j.kaua

Bom Dia pessoal!!! ai sim em Raphael, ta ficando muito bom!!! vamos ter q combina um role quando terminarmos!!!! olha como eu havia prometido seguem as fotos de algumas partes e o esquema da caixa de transmissão que montei, ainda esta grosseira ainda vou ajeita-la e dar uns acabamentos...
Anexo 471223 Anexo 471224 Anexo 471225
Valeu pessoal.... qualquer coisa comentem ai... Abraços....

onde vc arranjou essa uniao para as ponteiras?
20/07/2014, 12:21
j.kaua

Citação:

Postado originalmente por KartR1Cross

onde vc arranjou essa uniao para as ponteiras?

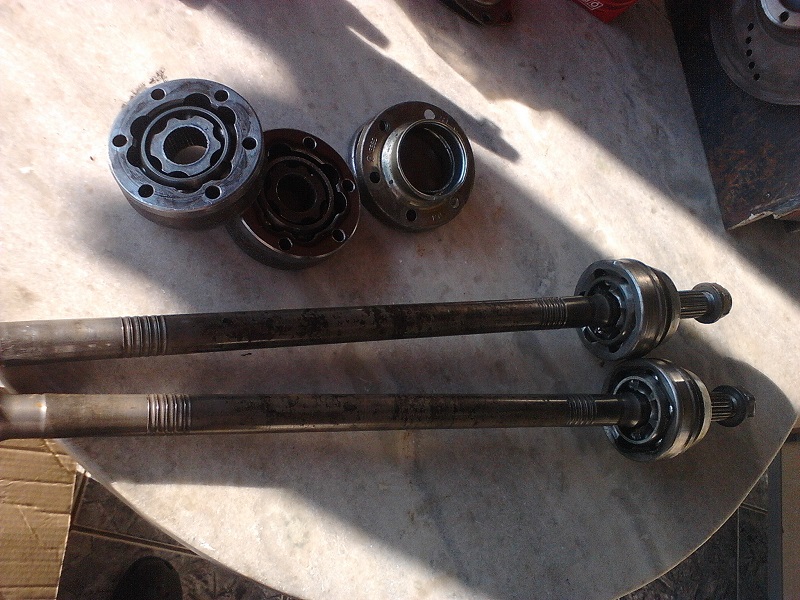

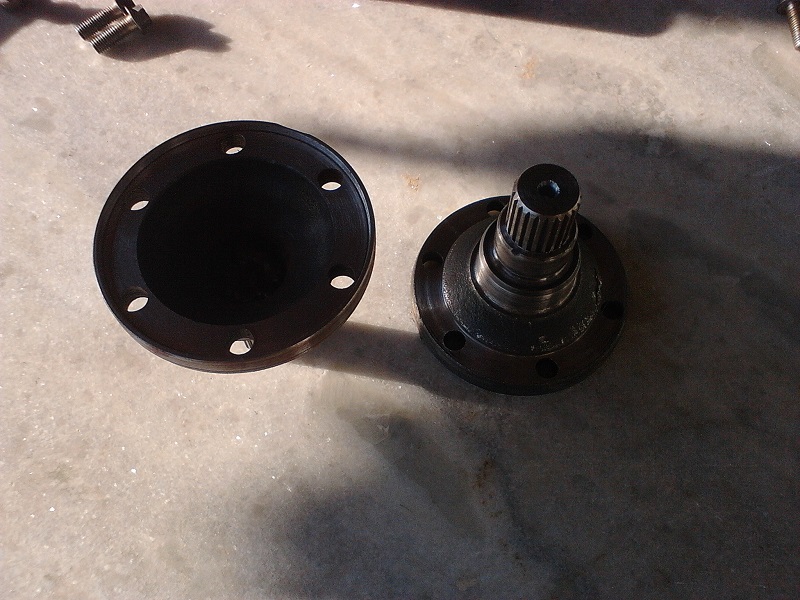

Entao essa uniao foi o seguinte; utilizei duas homocineticas vw, duas tulipas do gol e um cubo de roda, cortamos a ponteira original da tulipa e usinamos no torno um furo no meio, cortamos as estrias das homocineticas e fizemos um encaixe para colocar no firo que fizemos na tulipa, demos um calor xom maçarico na tulipa para a estria entrar na pressão depois soldamos por dentro para evitar q vire em falso e por final usamos parte do cubo que citei para utilizar como uma luva, transferindo a rotação em ambos lados. Se nao entendeu avisa q tento explicar melhor, Abraço!
20/07/2014, 21:06
Guidachevy

Quais os amortecedores colocar no kart cross? Dianteiros e traseiro.
22/07/2014, 14:19
j.kaua

Citação:

Postado originalmente por Guidachevy

Quais os amortecedores colocar no kart cross? Dianteiros e traseiro.

Então, Gidachevy depende bastante do seu projeto... alguns usam de moto outros de carro, no meu por exemplo uso de quadriciclo na frente que é bem parecido com o da CG e vou usar traseiro do gol na traseira. Poste mais alguns detalhes pro pessoal poder lhe ajudar de uma maneira mais facil!!! abraço....;-)
