Construção Kart Cross Aranha

Versão Imprimível

20/06/2014, 22:53
raphael alves toledo

Citação:

Postado originalmente por j.kaua

Opaa, vo posta algumas fotos do meu modelo, com motor traseiro, ta todo depenado to motando a parte trazeira ainda com ajuda do pessoal aqui. A noite coloco umas fotos da caixa de transmissão que ta saindo do "forno" hehehe ....Anexo 467519 Anexo 467520 Anexo 467521 Anexo 467522 Anexo 467523 Anexo 467524 Anexo 467525 a roda traseira ja esta com parte da torre do gol fixada, para começar a montar da bandeja! que voce achou raphael? abraços a todos!!!!!

bonito kart o seu j.kaua
vai ficar muito bom a roda fixada nessa parte da torre do gol.
vc vai colocar o amortecedor direto na bandeja?
e nessa parte da torre do gol vc vai prender a bandeja nela com aquele pivor que vai na mesma?
21/06/2014, 18:25
j.kaua

2 Anexo(s)

Opa e ai Raphael, intão vo colocar o suporte do amortecedor direto na bandeja, ali naquela parte da torre ainda vou dar um acabamento retirar algumas partes, vou soldar uma chapa na lateral daquela peça e depois um tubo fazendo a ligação no chassis... a minha caixa de transmissão voltou no torneiro para dar mais uma alinhadinha, não consegui tirar foto mais segunda feira dou um jeito, vou montar os semi eixos amanhã. Sobre o amortecedor, vc até já me deu uns conselhos, colocar ele na reta da roda ou pra frente um pouco q vc acha, agora q deu pra ter uma ideia melhor? Essas fotos é do Nosso amigo Gabriel de SC gente boa demais, pensei em na suspensão parecida com a dele...
Anexo 467594 Anexo 467596
abraços!!!
21/06/2014, 18:29
j.kaua

ha, esse é o tópico com os detalhes da construção do modelo dele, muito fera... http://www.4x4brasil.com.br/forum/ga...ilo-utv-6.html
21/06/2014, 22:08
raphael alves toledo

Citação:

Postado originalmente por j.kaua

Opa e ai Raphael, intão vo colocar o suporte do amortecedor direto na bandeja, ali naquela parte da torre ainda vou dar um acabamento retirar algumas partes, vou soldar uma chapa na lateral daquela peça e depois um tubo fazendo a ligação no chassis... a minha caixa de transmissão voltou no torneiro para dar mais uma alinhadinha, não consegui tirar foto mais segunda feira dou um jeito, vou montar os semi eixos amanhã. Sobre o amortecedor, vc até já me deu uns conselhos, colocar ele na reta da roda ou pra frente um pouco q vc acha, agora q deu pra ter uma ideia melhor? Essas fotos é do Nosso amigo Gabriel de SC gente boa demais, pensei em na suspensão parecida com a dele...
Anexo 467594 Anexo 467596
abraços!!!

vc decide onde colocar o amortecedor na bandeja, quanto mais proximo da roda mais rigido vai ficar, mas também nao pode colocar muito pra frente que fica muito mole
24/06/2014, 19:54
A. Richard

Citação:

Postado originalmente por raphael alves toledo

vc decide onde colocar o amortecedor na bandeja, quanto mais proximo da roda mais rigido vai ficar, mas também nao pode colocar muito pra frente que fica muito mole

Depois de alguns meses fora do 4x4 brasil, tava dando umas olhadas nos projetos e fotos, tem muitos projetos legais e boa qualidade, sobre o que o Raphael falou ele esta certo, mas tambem o que mais influencia é sim o angulo da suspensao com sua inclinação,quanto mais deitado mais macio e quanto mais reto mais rigido .
28/06/2014, 20:04
Ademir79

Citação:

Postado originalmente por gbombana

estou usando motor 200cc da strada.

abs.

e esse motor da muita zanga? comprei uma cbx strada pra retirar as peças e dar inicio
ao meu kart, mas sei muito desse motor vou mandar dar uma geral nele pq ele ta parado
a seis meses
29/06/2014, 19:23
João Gilberto

Olá galera, sou novo aqui tenho um kart indoor e queria botar umas rodas maiores fazer dele um kart cross pensei em colocar umas rodas de carrinho de mao rodas maciças, ele vai ficar em torno de 10 a 15 cm do chão, alguem ja usou esse tipo de roda em algum kart? oque voces acham sera que funciona?
30/06/2014, 18:48
walyson do kart cross

bom dia eu me escrevi apouco tempo, eu queria saber qual e abitola do eixo 4340 , eo tamanho do mancal usado .....
ficarei grato se você me responde,......
30/06/2014, 20:56
walyson do kart cross

Citação:

Postado originalmente por A. Richard

Então amigo, entre os mancais o eixo nao é torneado para nao correr para os lados e tem uma rebarba. O eixo é aço 4340 maciso. Os cubos são do fiat uno, preso com um parafuso 12mm. Mas são 2 cubos pq é desmontavel. As flanges do disco e da coroa foi mandado fazer em torno me custou 1.100. sendo que a barra de aço 100 reais. Não fizemos o eixo por dentro igual a que muitos fazer com mancal de parede, pois se torna mais complicado. o mais facil é assim como fizemos e fica 100% resistente. até hj nunca encomodou e nunca pulou a corrente. ABRÇS !!!
como vc pediu segue umas fotos.

Anexo 425247 Anexo 425248 Anexo 425249 Anexo 425250 Anexo 425251

bom dia eu me escrevi apouco tempo, eu queria saber qual e abitola do eixo 4340 , eo tamanho do mancal usado .....

ficarei grato se você me responde,......
02/07/2014, 09:10
jroratto

e ai gbombana tu sabe qual a media do eixo central do seu kart em comprimento, somente o eixo fixado pelo mancal. att jonas
04/07/2014, 17:38
Rhaerico22

2 Anexo(s)

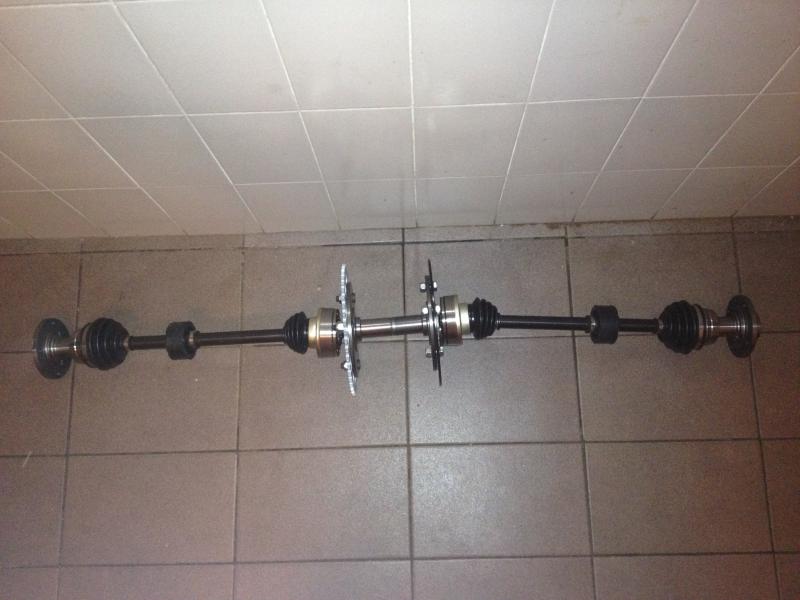

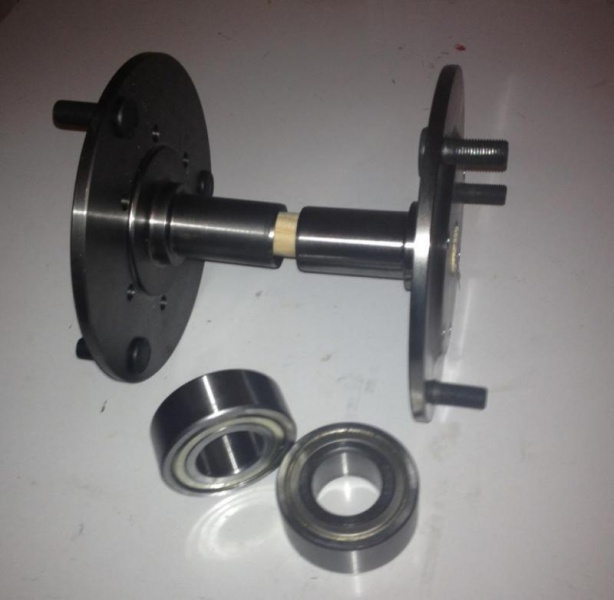

Anexo 469132 Anexo 469133

Ola Galera sou novo aqui no 4x4 Brasil sem duvida um ótimo site.
Gostaria de pergunta a algum de vcs como unir esse peça como e feita a união desse dois cubos do corcel

e como e ligado esse eixo entro os cubo ao semi eixo

Ou se alguem tiver um modelo parecido mais detalhado dessa tração traseira do kart e poder me mandar por email ou postar aqui mesmo no forum

essa foto foram postado por kleber ribeiro. kleber ribeiro

se ele poder da um explicação ficarei grato também
Agradeço desde ja...
Conto com ajuda de vcs.

se algum me mandar o exemplo posto o resultado aqui no fórum e com vai ficar
07/07/2014, 12:20
raphael alves toledo

Citação:

Postado originalmente por João Gilberto

Olá galera, sou novo aqui tenho um kart indoor e queria botar umas rodas maiores fazer dele um kart cross pensei em colocar umas rodas de carrinho de mao rodas maciças, ele vai ficar em torno de 10 a 15 cm do chão, alguem ja usou esse tipo de roda em algum kart? oque voces acham sera que funciona?

depende do motor que vc esta usando...
e para colocar rodas de carrinho de mão são boas aquelas rolamentadas de aluminio
