Bom ver o amigo por aqui, valeu Waldir, essa página ai já tinha dado uma olhada, mostrei pro Tio Eddie ela esses dias. E a Efe? Abração amigo

Legal, amigo. Em todo caso, que tal adquirir um Rebuilt Kit BW1356? [And others parts].


Rebuilt Overhaul Bearing Kits BW1356 Transfer Case

	Description	Part Number	Your Cost
	Bearing Rebuild Kit BW1356 (Cast 13-56)	TRSBK1356	$87.97
	Small Parts Kit	TRSSP1356-50	$29.99
	Gasket & Seal Kit	TRSTSK1356	$15.25
24, 25, 26, 35	Oil Pump Kit (9 Pieces)	TRS325500K	$54.94
	Case Saver Kit, Shifter Shaft Spacers (Fixes Neutral Condition)	TRS325460	$11.95

Gaskets, Seal Kits, Seals BW1356 Transfer Case

	Description	Part Number	Your Cost
SEALS
17	Input Seal	TRS325080	$4.88
17	Front Output Seal	TRS325080	$4.88
12	Rear Output Seal (w/ Boot)	TRS325081A	$3.89
12	Rear Output Seal (w/o Boot)	TRS325080	$4.88
	Linkage Seal (Rubber Coated)	TRS486072	$1.99
12	Yoke Seal	TRS325082	$3.71
GASKETS
NI	Transfer Case to Adapter Gasket (C-6)	TRS325304	$1.79
NI	Transmission to Adapter Gasket (AOD, AODE, 4R70W)	TRS76305	$3.08
NI	Transmission to Adapter Gasket (C-6)	TRS36305	$2.70
NI	Transmission to Adapter Gasket (E4OD)	TRS36305E	$2.50

Bushings BW1356 Transfer Case

	Description	Part Number	Your Cost
31	Input to Output	TRS305068	$2.25
45	Extension Housing (2020� OD)	MWT100432	$15.00

Bearings BW1356 Transfer Case

	Description	Part Number	Your Cost
28	Input Bearing (630� Wide, 50mm ID)	TRS325287	$12.08
9	Output Bearing (35mm ID)	TRS331268	$8.98
9	Output Bearing (32mm ID) (Front)	TRS305268B	$12.46
30	Planet Bearing	TRS325249	$7.81

Shift Forks BW1356 Transfer Case

	Description	Part Number	Your Cost
32	Mode (Lockup) Fork	TRS325850	$10.75
32	Range & Reduction Fork	TRS325849	$12.90
43	Range Fork Inserts Kit	TRS325840K	$3.58

Range Hub & Sliders BW1356 Transfer Case

	Description	Part Number	Your Cost
6	Mode Hub, Inner (Manual Shift)	TRS1356-090-004	$9.89
6	Mode Hub, Inner (Electric Shift)	TRS1356-090-002	$14.87
4	Mode Slider (Lockup)	TRS1356-089-002	$14.58
4	Mode Slider Flange (Lockup Collar) Electric Shift	TRS4400-055-001	$49.99
22	Range Slider (38T) (Non Updated)	TRS1356-089-001	$25.89
22	Range Slider (31T) (Updated)	TRS1356-089-003	$51.91

Planets BW1356 Transfer Case

	Description	Part Number	Your Cost
29	Planet Kit, Updated (Includes Planet, Ring Gear & Range Slider)	TRS1356-410-004	$746.06
29	Planet (38 Range Slider Teeth) (Non Updated)	TRS1356-659-007	$257.97

Shafts BW1356 Transfer Case

	Description	Part Number	Your Cost
23	Output Shaft (Slip Yoke Style) (Long Shaft)	TRS1356-171-007	$132.32
23	Output Shaft (Bolt On Flange Style) (Long Shaft)	TRS1356-171-013	$224.64
23	Output Shaft (Bolt On Yoke Style) (Long Shaft)	TRS1356-171-009	$238.78

Cases BW1356 Transfer Case

	Description	Part Number	Your Cost
CASES & HOUSINGS
14	Case Half (Front) Manual Shift	TRS1356-565-011	$394.00
14	Case Half (Front) Electrical Shift	TRS1356-565-006	$315.91
8	Case Half (Rear) Manual Shift	TRS1356-539-003	$312.86
8	Case Half (Rear) Electrical Shift	TRS1356-539-004	$119.89
11	Extension Housing (Slip Yoke w/ Speedometer Hole)	TRS1356-566-012	$169.89

Chain & Sprockets BW1356 Transfer Case

	Description	Part Number	Your Cost
CHAINS & SPROCKETS
42	Chain (125� Wide) 42 Links	TRSHV-012	$141.48
1	Drive Sprocket	TRS1356-144-003	$58.78
1	Driven Sprocket	TRS1356-144-002	$49.89

Miscellaneous ComponentsBW1356 Transfer Case

	Description	Part Number	Your Cost
35	Pump Screen (Filter)	TRS305012	$5.91
	Magnet Kit (Incl Magnet, Housing & Mode Assembly Flange)	TRS1356-410-001	$101.81
	Clutch Housing (Electric)	TRS4400-212-001	$56.46
	Magnet	TRS4400-645-006	$41.58
	Shift Cam (Electric Shift) (Aluminum) (Replaces 1356-099-007)	TRS1356-099-008	$26.86
	Shift Motor (87-90)	TRS325420	$176.96
	Shift Motor (91-97)	TRS325420A	$183.93
	Shift Shaft, Manual Shift (Bolt On Style)	TRS1356-122-001	$69.08
	Shift Shaft, Electric Shift	TRS1356-122-007	$45.50
	Speedometer Gear (6T Green)	TRS366997A	Call
	Speedometer Gear (7T Yellow)	TRS366997	$8.68
	Speedometer Gear (8T Brown)	TRS366997B	$7.66

a MC esta top , parabens Ze Maria ... com certeza ela e a do SR. Waldir ... são inspiracoes !!!!

Valeu, Randal. [Não precisar tratar-me por "SR"]. Rs.



[]s

[xxxtripod]

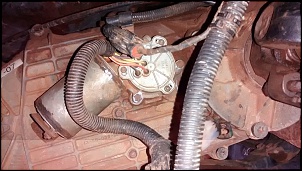

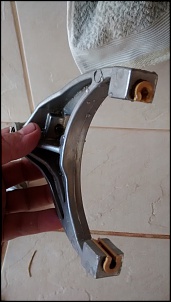

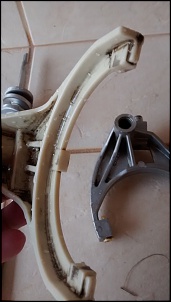

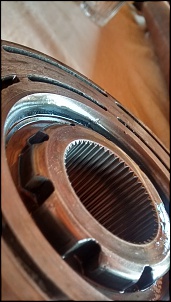

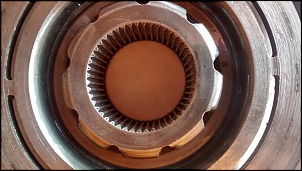

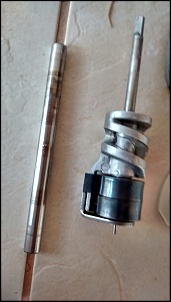

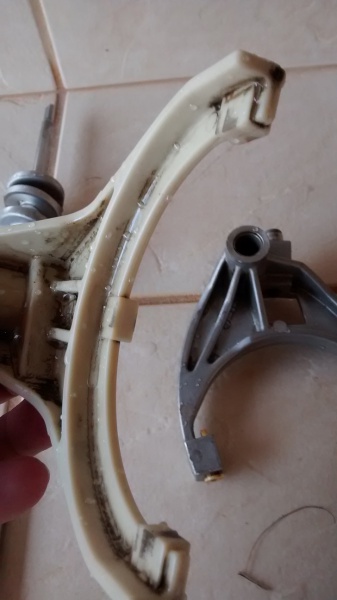

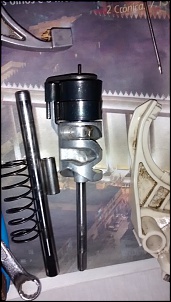

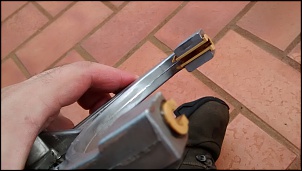

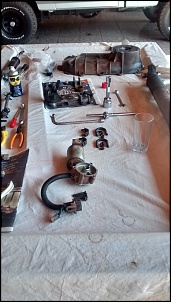

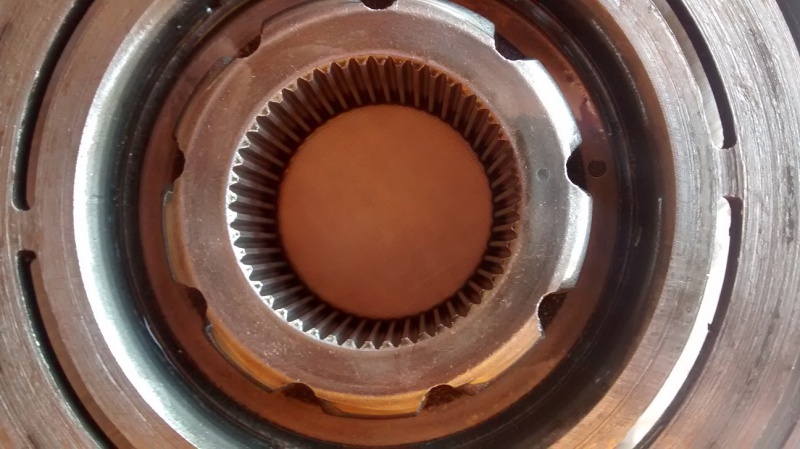

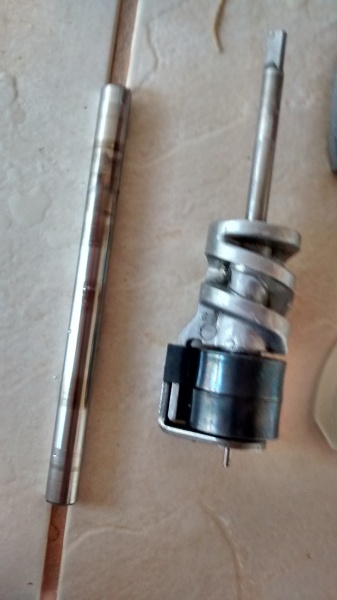

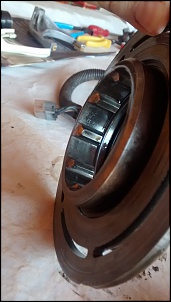

Achado o Problema, a engrenagem de encaixe do 4x4 roçou, alguma folga ou mal encaixe deve ter sido o responsável, no demais a caixa esta zerada!! Vou ver como resolver e vou postando aqui. Segue as fotos!

[Waldir Carlos]

Que bom, Zeca. Dos males, o menor. Mais um trabalho que o amigo compartilha. Independente da solução, caso venha a precisar de alguma informação [obviamente, estando ao meu alcance], relativo à - possíveis - spec de algum part number, conte comigo.


EDIT: A "coloração" do ATF [utilizas qual spec?] está um tanto "escura"! Ou, é impressão visual?


[]s

[Randal]

Valeu, Randal. [Não precisar tratar-me por "SR"]. Rs.



[]s[/QUOTE]

rs.... Waldir , tinha certeza que iria comentar sobre o "Sr." ...kkk
Mas devido tamanha experiencia devemos guardar o devido respeito ...kkkk

brincadeiras a parte ....
lhe parabenizo pela Sua ou Nossa Efe 1000...
já li praticamente todo seu tópico e sempre faço consultas ou tiro duvidas ....
Atualmente estou concretizando um sonho , e estou montando a Minha Efe .... já de muitos anos cultivo esta empreita e so agora tive oportunidade e condições de croncretizar .... a minha ainda tem muito a se fazer , mas aos poucos vamos ajeitando e tudo dará certo ....
sinceramente não sei o porque não comprei uma "pronta" ?? apesar de que nunca as achamos prontas !! mas apesar de estar no inicio de minha empreita , minha Efe ja tem dado alegrias .... e como vc mesmo disse uma vez , nos envaidesse ver curiosos , espiculando , e perguntando a respeito de nossas caminhonetes , se vendemos , qual o modelo , etc...
a minha esta mais ou menos assim dificilmente paro em algum posto de combustivel e alguem não pergunta algo , ou faz algum elogio !!!
Waldir , sendo assim e o "SR" sendo grande referencia para eu e minha Efe .... deixo aki novamente registrado meus sinceros PARABENS pela sua dedicação e zelo para com a sua , ou a Nossa Efe 1000!!!
abraços

[Edintruder]

Zeca, manda por MP o teu endereço.

[Ismael Reghin Filho]

Oi Zeca.

Voltando a dar o ar da minha graça, hehehe...
Um grande abraço e continue fazendo sempre a manutenção da sua viatura.
Precisamos marcar outro passeio juntos, ok!!!!

Att,
Ismael

[xxxtripod]

Que bom, Zeca. Dos males, o menor. Mais um trabalho que o amigo compartilha. Independente da solução, caso venha a precisar de alguma informação [obviamente, estando ao meu alcance], relativo à - possíveis - spec de algum part number, conte comigo.


EDIT: A "coloração" do ATF [utilizas qual spec?] está um tanto "escura"! Ou, é impressão visual?


[]s

Impressão nada, estava com borra e sujo mesmo, precisando dessa revisão, veio a calhar, agora vai ficar limpinha e funcionando que nem relógio de primeira. Já vou partir pra ignorância e comprar as peças e o easy traction. Amanhã já corro atrás. Bom ter o amigo na ativa, tava fazendo falta. Abração

[xxxtripod]

Oi Zeca.

Voltando a dar o ar da minha graça, hehehe...
Um grande abraço e continue fazendo sempre a manutenção da sua viatura.
Precisamos marcar outro passeio juntos, ok!!!!

Att,
Ismael

Ismael, bom ver o amigo por aqui também, então, está revisão estava mais que precisando. E muito melhor que esta sendo feita por mim. Hehehehe, sim, esses passeios fazem muito bem!! Devemos sim! Abração

[Waldir Carlos]

rs.... Waldir , tinha certeza que iria comentar sobre o "Sr." ...kkk
Mas devido tamanha experiencia devemos guardar o devido respeito ...kkkk

Nem tanto. Rs.

brincadeiras a parte ....
lhe parabenizo pela Sua ou Nossa Efe 1000...
já li praticamente todo seu tópico e sempre faço consultas ou tiro duvidas ....
Atualmente estou concretizando um sonho , e estou montando a Minha Efe .... já de muitos anos cultivo esta empreita e so agora tive oportunidade e condições de croncretizar .... a minha ainda tem muito a se fazer , mas aos poucos vamos ajeitando e tudo dará certo ....
sinceramente não sei o porque não comprei uma "pronta" ?? apesar de que nunca as achamos prontas !! mas apesar de estar no inicio de minha empreita , minha Efe ja tem dado alegrias .... e como vc mesmo disse uma vez , nos envaidesse ver curiosos , espiculando , e perguntando a respeito de nossas caminhonetes , se vendemos , qual o modelo , etc...
a minha esta mais ou menos assim dificilmente paro em algum posto de combustivel e alguem não pergunta algo , ou faz algum elogio !!!
Waldir , sendo assim e o "SR" sendo grande referencia para eu e minha Efe .... deixo aki novamente registrado meus sinceros PARABENS pela sua dedicação e zelo para com a sua , ou a Nossa Efe 1000!!!
abraços

Valeu, Randal. Acompanhando e desejando sucesso no teu projeto F.

Impressão nada, estava com borra e sujo mesmo, precisando dessa revisão, veio a calhar, agora vai ficar limpinha e funcionando que nem relógio de primeira. Já vou partir pra ignorância e comprar as peças e o easy traction. Amanhã já corro atrás. Bom ter o amigo na ativa, tava fazendo falta. Abração

Êita, EasyTraction? Beleza. Acompanhando.



[]s

[Newton Neto]

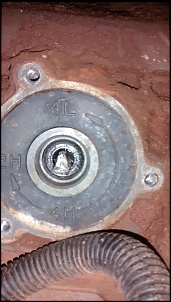

Fala Newton, seguinte, tem sim como ver a posição, ligar o motor, e retira ele, ligado, a posição deverá estar no 4H, marcado na carcaça da CT. Irei fazer isso, e testa-lá no elevador tb. As RL's da MC ainda são originais, Borg Warner, automáticas. E parecem estar funcionando certinho. Bom ter o companheiro por aqui, abração. E os Hellas?

Fala Zeca!

Legal já ter localizado o defeito na CT! Com easy traction vai ficar animal!!!!

Os hellas do troller já foram pro lugar dos originais assim que cheguei de viagem, iluminam muito, até deixei eles meio baixos pra poder usar na cidade sem cegar os "plastimóveis" que vão na frente! rsrsrsrsrs Parece que quando moldaram o paralamas usaram eles como medida, pois ficaram perfeitos! Já na 250 ainda não me meti, vou precisar de mais tempo, por causa dos suportes...... Aliás, o projeto tá meio paradão, já chegaram várias comprinhas que ainda não foram pro lugar!

[]´s

[Waldir Carlos]

Ford Bronco Diagrams picture | SuperMotors.net


1983 Ford Bronco Diagrams pictures, videos, and sounds | SuperMotors.net


EDIT: BW 1356 Electronic Shift-On-the-Fly (ESOF)


[]s

[Waldir Carlos]

1983 Ford Bronco Diagrams picture | SuperMotors.net











1983 Ford Bronco Diagrams picture | SuperMotors.net








1983 Ford Bronco Diagrams picture | SuperMotors.net




[]s
