Lift de Suspensão - Receita Completa

[Djalma colombo]

Tweet

Colares ficou muito bom,mas como você fixou os calços na traseira?

[andersoncolares]

Colares ficou muito bom,mas como você fixou os calços na traseira?

Foram feitos no mesmo esquema citado aqui tempos atrás Dijalma. Com um furo na base e um batente no topo, reproduzindo os locais de encaixe das molas. E no mais é o peso do carro mesmo. Já até me atrevi a saltar uma linha férrea que atravessa minha cidade e não caíram...pra minha sorte, heheh. Eles entraram sob muita pressão. Eu praticamente soltei todo o eixo traseiro para encaixar as molas com os calços. Deixei apenas o cardã ligado ao eixo. Um trabalho moderado mas que permitiu a instalação das molas. Sem essa manobra seria impossível com os calços de 90 mm.

[Djalma colombo]

Colares, a minha como é curta, só com as molas da zafira ja fica quase nesta altura, hoje não uso, só quando vou brincar um pouquinho!

[ROAD TECH]

Olá Pessoal,

Chegando agora ao grupo com uma SPTG Turbo diesel 2001 curta.

Alguém já teve a curiosidade de verificar a interferência do cardã traseiro na travessa intermediária do chassis quando a suspensão traseira está completamente aberta (rodas no ar) com amortecedores de Besta GS? Sugiro darem uma olhada...... Segue foto...

[rDuran]

Olá Pessoal,

Chegando agora ao grupo com uma SPTG Turbo diesel 2001 curta.

Alguém já teve a curiosidade de verificar a interferência do cardã traseiro na travessa intermediária do chassis quando a suspensão traseira está completamente aberta (rodas no ar) com amortecedores de Besta GS? Sugiro darem uma olhada...... Segue foto...

Antes mesmo de trocar de amortecedor eu saberia que isso aconteceria.

Isso só da problema se vc liga o carro com as rodas no ar em um elevador.

Ou se você salta com ela (em raid eu evito pular)
Agora em erosoes nas trilhas garanto pra você que nao pega.

[ROAD TECH]

Antes mesmo de trocar de amortecedor eu saberia que isso aconteceria.

Isso só da problema se vc liga o carro com as rodas no ar em um elevador.

Ou se você salta com ela (em raid eu evito pular)
Agora em erosoes nas trilhas garanto pra você que nao pega.

Olá Duran,

Resolvi o problema colocando uma chapa calço de 6 mm de espessura entre o câmbio e coxim da transmissão. Essa pequena elevação não compromete o alinhamento do conjunto e foi suficiente para afastar o cardã da travessa do chassis.

sds,

[rDuran]

Olá Duran,

Resolvi o problema colocando uma chapa calço de 6 mm de espessura entre o câmbio e coxim da transmissão. Essa pequena elevação não compromete o alinhamento do conjunto e foi suficiente para afastar o cardã da travessa do chassis.

sds,

Ah com certeza é uma boa ideia também

[edmir-fim_do_asfalto]

Bom dia !!
Vou fazer o lift de suspensão da minha sportage, alguém teria o desenho com todas as medidas, já vi aqui no fórum algumas fotos com diâmetro e etc...mas não achei nenhuma que tem todas as dimensões como posicionamento dos furos e etc....ou se tiver alguém vendendo, me passe preços e etc...
Obrigado
Edmir

[EDuarte]

Bom dia !!
Vou fazer o lift de suspensão da minha sportage, alguém teria o desenho com todas as medidas, já vi aqui no fórum algumas fotos com diâmetro e etc...mas não achei nenhuma que tem todas as dimensões como posicionamento dos furos e etc....ou se tiver alguém vendendo, me passe preços e etc...
Obrigado
Edmir

Sugiro vc fazer o lift trocando as molas e amortecedores, se fizer com calço na traseira e molas originais ela vai ficar muito mole e perde estabilidade.

[]s
(DU)

[andersoncolares]

Bom dia !!
Vou fazer o lift de suspensão da minha sportage, alguém teria o desenho com todas as medidas, já vi aqui no fórum algumas fotos com diâmetro e etc...mas não achei nenhuma que tem todas as dimensões como posicionamento dos furos e etc....ou se tiver alguém vendendo, me passe preços e etc...
Obrigado
Edmir

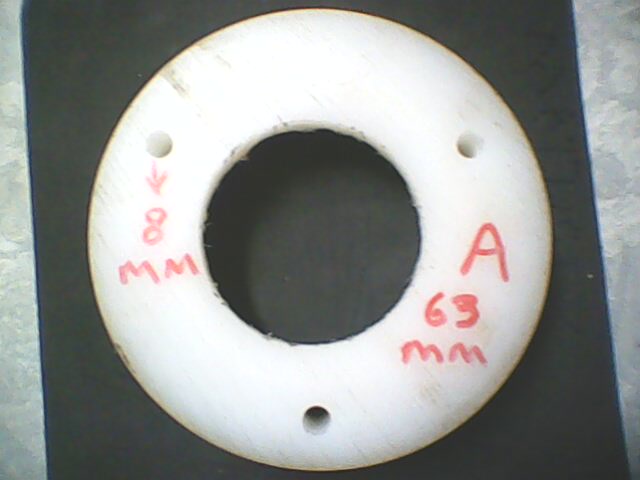

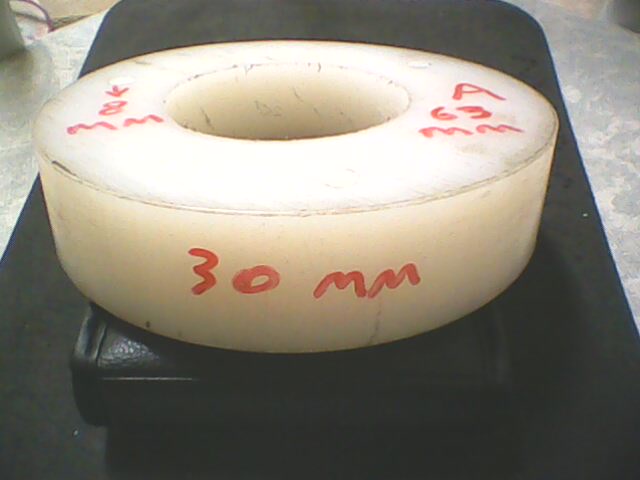

Caso opte pelos calços, segue as imagens dos dianteiros com medidas. Dois calços de nylon medindo 125 mm de diamentro externo, 30 mm de altura, furo central com 80 mm cortado em angulo de uns 15 graus a partir de 15 mm (pq o prato da mola dianteiro tem um raio e isso servirá para ajustar as peças).Assim que eu achar os traseiros posto aqui.

[edmir-fim_do_asfalto]

Obrigado Anderson !!...
Não precisa do traseiro pois vou colocar os amortecedores da besta GS 16 e as molas da Zafira ou Meriva, tenho 2 duvidas: primeiro :vc diz que o furo central é de 80 mm mas nas fotos estão anotados 63 mm e 78 mm, como é isso ?? eu usino do centro dos 30 mm pra fora ficando o furo de um lado com 63 mm e do outro com 78 mm ?....segundo, nas fotos tem o diâmetro dos furos mas não tem a posição deles, vc teria estas medidas ?....eu só consigo mexer no carro aos fins de semana, então eu queria estar as peças prontas pra só desmontar e remontar.....
Edu..eu pretendo colocar o guincho, vi no manual que a sptg esta preparada pra isso...pretendo monta-lo com o para-choque original, já tenho como fazer, a pergunta...as molas originais + calço 30 mm + amortecedor original vai dar certo ? ou tenho que colocar outro modelo de amortecedor e mola, estou calculando uns 35KG entre guincho e suporte..
Valeu gente !!

[EDuarte]

Obrigado Anderson !!...
Não precisa do traseiro pois vou colocar os amortecedores da besta GS 16 e as molas da Zafira ou Meriva, tenho 2 duvidas: primeiro :vc diz que o furo central é de 80 mm mas nas fotos estão anotados 63 mm e 78 mm, como é isso ?? eu usino do centro dos 30 mm pra fora ficando o furo de um lado com 63 mm e do outro com 78 mm ?....segundo, nas fotos tem o diâmetro dos furos mas não tem a posição deles, vc teria estas medidas ?....eu só consigo mexer no carro aos fins de semana, então eu queria estar as peças prontas pra só desmontar e remontar.....
Edu..eu pretendo colocar o guincho, vi no manual que a sptg esta preparada pra isso...pretendo monta-lo com o para-choque original, já tenho como fazer, a pergunta...as molas originais + calço 30 mm + amortecedor original vai dar certo ? ou tenho que colocar outro modelo de amortecedor e mola, estou calculando uns 35KG entre guincho e suporte..
Valeu gente !!

Como ja disse, só o guincho pesa em torno de 50Kg, as molas originais vai arriar rapidinho...

[]s
(DU)
