Anexo 496676 Ta ai a foto amigo...
Kart cross /catanduva-sp/junior ferrareze
Versão Imprimível
-
23/03/2015, 21:48Guidachevy
-
24/03/2015, 19:46JUNIOR FERRAREZEOk GuidachevyCitação:
Postado originalmente por Guidachevy
quando for montar a balança traseira,(se for homocinética na tração) observe que ela tem do
lado onde vai ficar a coroa e disco, a homocinética tem um deslocamento de 30mm para dentro e para fora, para quando a suspensão trabalhar não esforçar a trava da mesma e quebrar,(a minha duplo A montei baseado no tamanho da homocinetica respeitando a folga de 15mm para dentro e 15mm para fora........
HÁ a balança dianteira montei respeitando o tamanho da caixa de direção do uno....
Anexo 496828 -
24/03/2015, 20:01JUNIOR FERRAREZESim sim Alex Gambiara é o que tenho para o momento e acho que para um bom tempo + tenho plano para ele, vamos devagar kkkkCitação:
Postado originalmente por Alex Gambiara
-
24/03/2015, 20:06JUNIOR FERRAREZEBlz Guidachevy muito bacana e bem caprichado (perfeito) ta 10.......Citação:
Postado originalmente por Guidachevy
-
24/03/2015, 20:51Guidachevy
sabe me diser qual a distancia entre os dois pneus na frente
-
24/03/2015, 21:36JUNIOR FERRAREZEEntão! no meu que usei a caixa de direção do uno, eu montei provisoriamente a caixa na posição horizontal e bem dividida no centro e deixei bem fixa, então peguei a manga de eixo do chevette, ou seja aquela manga que sai o disco e o retirei, prendi o pivot da caixa do uno nas mangas de eixo, a partir dai comecei a tirar as medidas da balança superior e inferior, para não ficar pendurado coloquei uma prancha de madeira de 1,50mt debaixo(na frente para porder fazer as medidas de comprimento das balanças, tenho as fotos da balança + da forma que fiz acabei não tirando a foto + tenho das bandeijas traseira irei colocar elas e tu teras uma ideia okCitação:
Postado originalmente por Guidachevy
OBS.: TANTO AS RORAS DA DIANTEIRA E TRASEIRA SOBEM NA VERTICAL E NÃO FICA NEN POSITIVA E NEM NEGATIVA \ /......
LEMBRANDO QUE A MEDIDA ENTRE RODAS DA DIANTEIRA NÃO LEMBRO PQ DESMONTEI + A TRASEIRA TA MONTADA IREI MEDIR OK... -
24/03/2015, 22:02JUNIOR FERRAREZE
Anexo 496891Anexo 496898Anexo 496899
A parte de baixo onde prende a bandeja foi mamão com açúcar + o sistema acima no qual eu optei me levou 3 dias de penssamento + bem pensado mesmo kkkkkna ultima foto entre caixa de tração e banco onde vai o motor foi modificado a companhando outro projeto ok.... -
25/03/2015, 20:32JUNIOR FERRAREZE
Blz pessoal, ai vai fotos da caixa de tração:
Coroa 52 dentes
Freio é o conjunto da cg tiam + e 0km
Chapa é de 1/4
Barra de rosca somente para alinhamento
O conjunto será desmontável por completo visando manutenção futura
Anexo 497041Anexo 497042Anexo 497043Anexo 497044Anexo 497045Anexo 497048
SEMPRE FAÇA O MELHOR ACABAMENTO QUE PUDER! -
25/03/2015, 20:51JUNIOR FERRAREZE

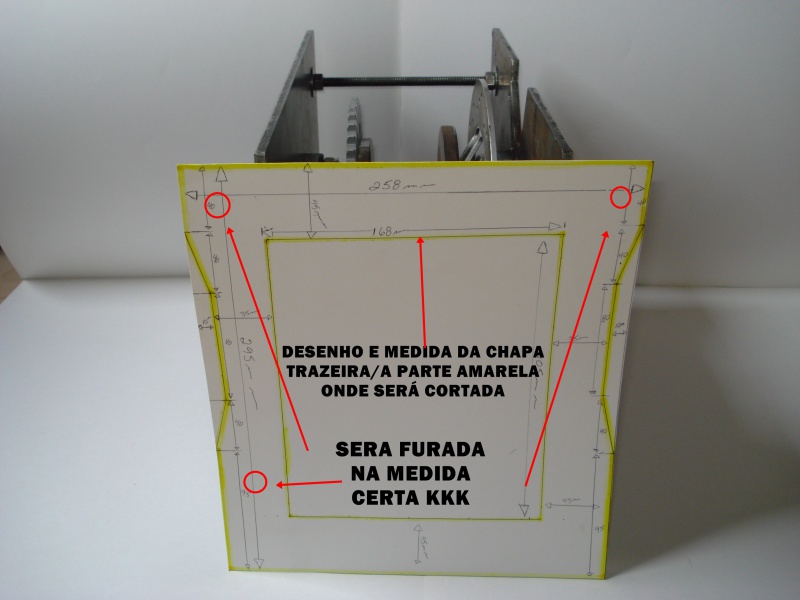

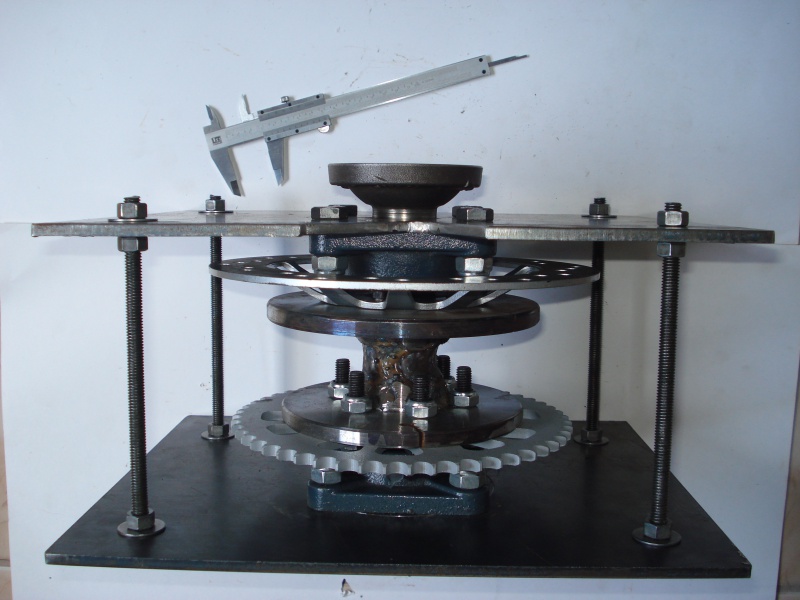

Blz pessoal segue + uma parte da caixa de tração
Onde fica a coroa e disco/ dentro da bolacha tem as planetárias da caixa satélite do gol 1.8 ano 90/e tulipas também do gol 1.8
essa bolacha e engrenagens foi feita e alinhada em torneiro, essa não deu para escapar kkkkkkk....
Anexo 497049Anexo 497050Anexo 497051Anexo 497052Anexo 497053Anexo 497054Anexo 497055Anexo 497056
SEMPRE FAÇA O MELHOR ACABAMENTO QUE PUDER! -
26/03/2015, 20:59JUNIOR FERRAREZE
É ISSO PESSOAL AQUI TEM FOTO A VONTADE E COM DETALHE (PARA MAIOR ACERTO NO FUTURO E GANHAR + EXPERIENCIA)
ABERTO A OPINIÕES...... QUEM TEM PROJETO EM ANDAMENTO ESTOU AGUARDANDO FOTOS AÍ ABRAÇO!.....
FURAÇÃO DAS CHAPAS E SUSPENSÃO SERÁ TUDO 1/2.
Anexo 497182Anexo 497183
CAIXA DE TRAÇÃO SERÁ MONTADA EM SEPARADO, PARA DEPOIS SE JUNTAR AO CHASSIS. (MISTURA DE KART CROSS COM BUGGY kkkk)
SEMPRE FAÇA O MELHOR ACABAMENTO QUE PUDER! -
26/03/2015, 22:46Guidachevy
ficou show de bola eim semana que vem vo mecher mais no meu quero mota toda a frente,,,
-
27/03/2015, 22:00JUNIOR FERRAREZEOk Guidachevy e galera do 4x4 estamos aí de vagar e sempre! segue + uma pequena parte do projeto......vai + foto em andamento, quem tiver alguma foto é só postar, mt agradecido..........Citação:
Postado originalmente por Guidachevy
Anexo 497261Anexo 497262
SEMPRE FAÇA O MELHOR ACABAMENTO QUE PUDER!
