    Vou tirar umas foto amanham e te mando vo começa a monta as balanças essa semana mais nao sei a distancia delas ainda...

  • #2
    Citação Postado originalmente por Guidachevy Ver Post
    Vou tirar umas foto amanham e te mando vo começa a monta as balanças essa semana mais nao sei a distancia delas ainda...
    Ok Guidachevy
    quando for montar a balança traseira,(se for homocinética na tração) observe que ela tem do
    lado onde vai ficar a coroa e disco, a homocinética tem um deslocamento de 30mm para dentro e para fora, para quando a suspensão trabalhar não esforçar a trava da mesma e quebrar,(a minha duplo A montei baseado no tamanho da homocinetica respeitando a folga de 15mm para dentro e 15mm para fora........

    HÁ a balança dianteira montei respeitando o tamanho da caixa de direção do uno....

    Kart cross /catanduva-sp/junior ferrareze-b35.jpg
    4X4 Brasil

  • #3
    Usuário Avatar de Alex Gambiara
    Entrada
    15/02/2012
    Local
    Maripá/PR
    Idade
    27
    Posts
    538
    Agradecimento: 1
    legal, esse teu motor é de strada 200cc ?

  • #4
    Citação Postado originalmente por Alex Gambiara Ver Post
    legal, esse teu motor é de strada 200cc ?
    Sim sim Alex Gambiara é o que tenho para o momento e acho que para um bom tempo + tenho plano para ele, vamos devagar kkkk

  • #5
    Usuário
    Entrada
    11/07/2014
    Local
    Capivari de Baixo/SC
    Posts
    34
    Agradecimentos: 0
    Kart cross /catanduva-sp/junior ferrareze-11080425_10203600598557413_1882935877349225788_o.jpg Ta ai a foto amigo...

  • #6
    Citação Postado originalmente por Guidachevy Ver Post
    Kart cross /catanduva-sp/junior ferrareze-11080425_10203600598557413_1882935877349225788_o.jpg Ta ai a foto amigo...
    Blz Guidachevy muito bacana e bem caprichado (perfeito) ta 10.......
    4X4 Brasil

  • #7
    Usuário
    Entrada
    11/07/2014
    Local
    Capivari de Baixo/SC
    Posts
    34
    Agradecimentos: 0
    sabe me diser qual a distancia entre os dois pneus na frente

  • #8
    Citação Postado originalmente por Guidachevy Ver Post
    sabe me diser qual a distancia entre os dois pneus na frente
    Então! no meu que usei a caixa de direção do uno, eu montei provisoriamente a caixa na posição horizontal e bem dividida no centro e deixei bem fixa, então peguei a manga de eixo do chevette, ou seja aquela manga que sai o disco e o retirei, prendi o pivot da caixa do uno nas mangas de eixo, a partir dai comecei a tirar as medidas da balança superior e inferior, para não ficar pendurado coloquei uma prancha de madeira de 1,50mt debaixo(na frente para porder fazer as medidas de comprimento das balanças, tenho as fotos da balança + da forma que fiz acabei não tirando a foto + tenho das bandeijas traseira irei colocar elas e tu teras uma ideia ok
    OBS.: TANTO AS RORAS DA DIANTEIRA E TRASEIRA SOBEM NA VERTICAL E NÃO FICA NEN POSITIVA E NEM NEGATIVA \ /......

    LEMBRANDO QUE A MEDIDA ENTRE RODAS DA DIANTEIRA NÃO LEMBRO PQ DESMONTEI + A TRASEIRA TA MONTADA IREI MEDIR OK...
    4X4 Brasil

  • #9
    Kart cross /catanduva-sp/junior ferrareze-dsc00009.jpgKart cross /catanduva-sp/junior ferrareze-dsc00010.jpgKart cross /catanduva-sp/junior ferrareze-dsc00006.jpg

    A parte de baixo onde prende a bandeja foi mamão com açúcar + o sistema acima no qual eu optei me levou 3 dias de penssamento + bem pensado mesmo kkkkkna ultima foto entre caixa de tração e banco onde vai o motor foi modificado a companhando outro projeto ok....

  • #10

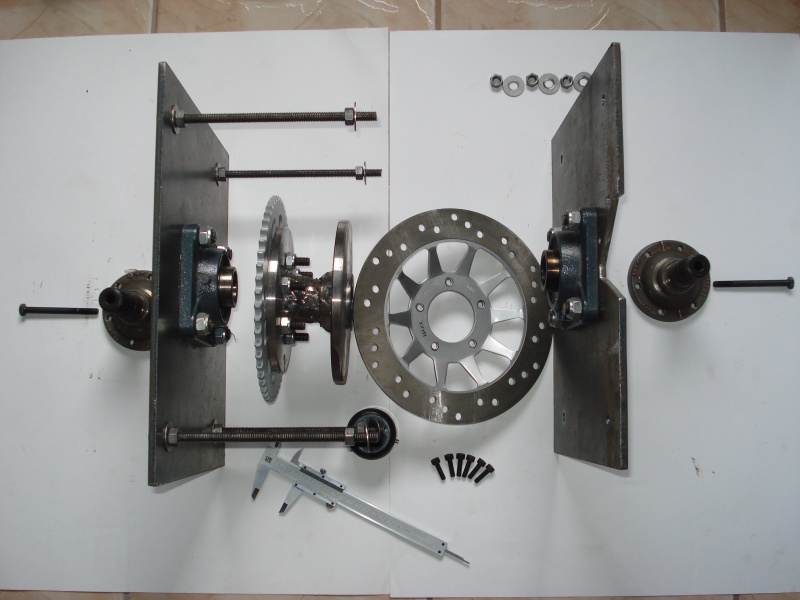

    Blz pessoal, ai vai fotos da caixa de tração:
    Coroa 52 dentes
    Freio é o conjunto da cg tiam + e 0km
    Chapa é de 1/4
    Barra de rosca somente para alinhamento
    O conjunto será desmontável por completo visando manutenção futura
    Kart cross /catanduva-sp/junior ferrareze-b1-2-.jpgKart cross /catanduva-sp/junior ferrareze-b1-3-.jpgKart cross /catanduva-sp/junior ferrareze-b1-4-.jpgKart cross /catanduva-sp/junior ferrareze-b2.jpgKart cross /catanduva-sp/junior ferrareze-b3.jpgKart cross /catanduva-sp/junior ferrareze-b4.jpg

    SEMPRE FAÇA O MELHOR ACABAMENTO QUE PUDER!
    4X4 Brasil

  • #11

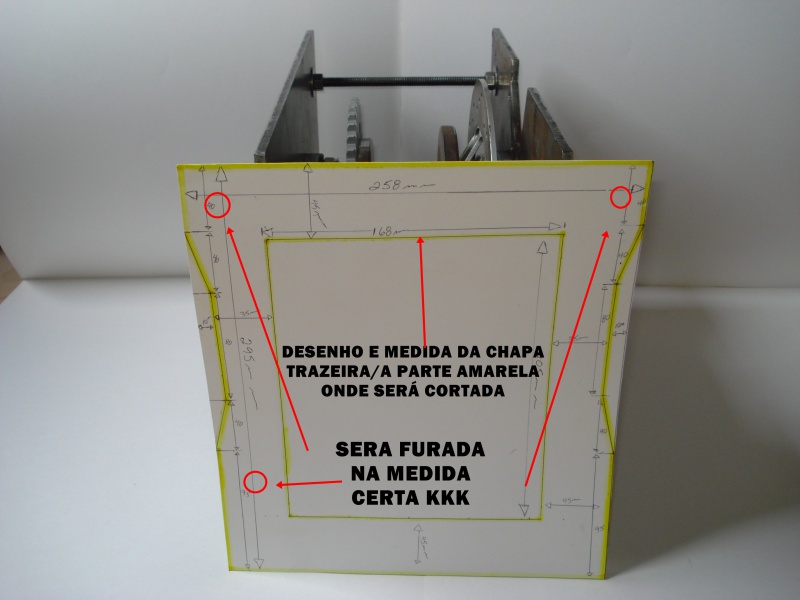

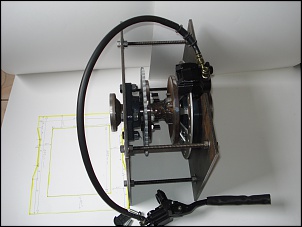

    Blz pessoal segue + uma parte da caixa de tração
    Onde fica a coroa e disco/ dentro da bolacha tem as planetárias da caixa satélite do gol 1.8 ano 90/e tulipas também do gol 1.8
    essa bolacha e engrenagens foi feita e alinhada em torneiro, essa não deu para escapar kkkkkkk....
    Kart cross /catanduva-sp/junior ferrareze-b6.jpgKart cross /catanduva-sp/junior ferrareze-b7-2-.jpgKart cross /catanduva-sp/junior ferrareze-b7.jpgKart cross /catanduva-sp/junior ferrareze-b8.jpgKart cross /catanduva-sp/junior ferrareze-b9.jpgKart cross /catanduva-sp/junior ferrareze-b10.jpgKart cross /catanduva-sp/junior ferrareze-b11.jpgKart cross /catanduva-sp/junior ferrareze-b12.jpg

    SEMPRE FAÇA O MELHOR ACABAMENTO QUE PUDER!
    4X4 Brasil

  • #12
    Usuário
    Entrada
    14/11/2015
    Local
    Campina Grande/PB
    Posts
    6
    Agradecimentos: 0
    Citação Postado originalmente por JUNIOR FERRAREZE Ver Post
    Blz pessoal segue + uma parte da caixa de tração
    Onde fica a coroa e disco/ dentro da bolacha tem as planetárias da caixa satélite do gol 1.8 ano 90/e tulipas também do gol 1.8
    essa bolacha e engrenagens foi feita e alinhada em torneiro, essa não deu para escapar kkkkkkk....
    Kart cross /catanduva-sp/junior ferrareze-b6.jpgKart cross /catanduva-sp/junior ferrareze-b7-2-.jpgKart cross /catanduva-sp/junior ferrareze-b7.jpgKart cross /catanduva-sp/junior ferrareze-b8.jpgKart cross /catanduva-sp/junior ferrareze-b9.jpgKart cross /catanduva-sp/junior ferrareze-b10.jpgKart cross /catanduva-sp/junior ferrareze-b11.jpgKart cross /catanduva-sp/junior ferrareze-b12.jpg

    SEMPRE FAÇA O MELHOR ACABAMENTO QUE PUDER!
    JUNIOR FERRAREZE
    Bom dia!

    Estou acompanhando alguns projetos aqui no fórum e observei que a caixa de tração que vc fez está diferente do projeto que está disponível na internet. O Kart que A. Richard também adotou o mesmo sistema. Estou iniciando o meu e gostaria de definir esta questão antes... Tem alguma vantagem sobre o sistema do projeto? Quanto ao detalhamento (medidas) vc as tem, caso queira adotar a vossa alternativa técnica?
