CJ5 '67 - "Cascãozão"

[Lucas Nassif]

Tweet

Vei, tirei umas medidas la pra vc e é o seguinte:

Distancia entre os berços do D60 é de 96cm.
Distancia entre os berços do D44 é de 69cm.

Teoricamente vc teria que posicionar os feixes a 14cm de distancia dos pontos originais (pra fora do chassi).

Valeu Elmer!!!
Mas car@glio, 14cm de cada lado (pra fora do chassi) é muita coisa!

[Elmer_Jeep]

Valeu Elmer!!!
Mas car@glio, 14cm de cada lado (pra fora do chassi) é muita coisa!

Pois é, mas lembre-se que é um chassi de CJ5... bastante estreito se comparado com o de uma picape full size.

Quando fizemos o meu chassi deixamos na largura do CJ6 e comprimento do CJ8, dai quando consegui o powertrain resolvemos alargar um pouco o chassi pra caber motor e cambio com folga. E pra completar quando consegui o D60 tive que afastar os suportes dianteiros alguns cm pra fora pois o chassi ainda era pouca coisa mais estreita que os berços do eixo...

Ossos do ofício

Ainda vou quebrar a cabeça aqui pra ti, se for mesmo inverter os tubos do dianteiro talvez complique um pouco devido ao encaixe do feixe esquerdo ser na bola e não no tubo, aí movendo a bola pra direita quase não vai ter espaço pro feixe pois o tubo menor é muito curto e tem um reforço na lateral da bola. Mais tarde mando notícias.

[]'s

[Lucas Nassif]

Pois é, mas lembre-se que é um chassi de CJ5... bastante estreito se comparado com o de uma picape full size.

Quando fizemos o meu chassi deixamos na largura do CJ6 e comprimento do CJ8, dai quando consegui o powertrain resolvemos alargar um pouco o chassi pra caber motor e cambio com folga. E pra completar quando consegui o D60 tive que afastar os suportes dianteiros alguns cm pra fora pois o chassi ainda era pouca coisa mais estreita que os berços do eixo...

Ossos do ofício

Ainda vou quebrar a cabeça aqui pra ti, se for mesmo inverter os tubos do dianteiro talvez complique um pouco devido ao encaixe do feixe esquerdo ser na bola e não no tubo, aí movendo a bola pra direita quase não vai ter espaço pro feixe pois o tubo menor é muito curto e tem um reforço na lateral da bola. Mais tarde mando notícias.

[]'s

Tô vendo que não vai ser nada fácil colocar o D60 na frente.
Vou ter mesmo que inverter a bola do eixo, já que a Tcase Hilux antiga tem saída lado passageiro.

Ainda não peguei um D60 pra analisar o que fazer, mas não daria para deixar o berço de mola quieto (o que fica na bolota) e fazer um outro berço no tubo menor? Desse jeito fica mais fácil de mover os berços e ambos seriam no tubo.

Aguardo notícias! (de preferência das boas! )


Abraço.

[Elmer_Jeep]

Quando fizemos o meu chassi deixamos na largura do CJ6 e comprimento do CJ8, dai quando consegui o powertrain resolvemos alargar um pouco o chassi pra caber motor e cambio com folga. E pra completar quando consegui o D60 tive que afastar os suportes dianteiros alguns cm pra fora pois o chassi ainda era pouca coisa mais estreita que os berços do eixo...

[]'s

Algumas fotos pra ilustrar:

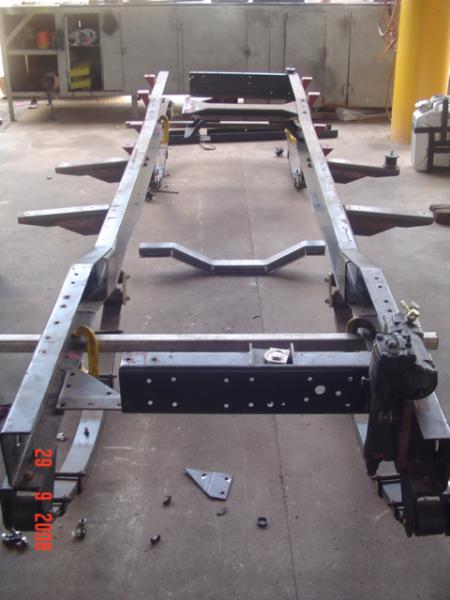

Alargamento do chassi:

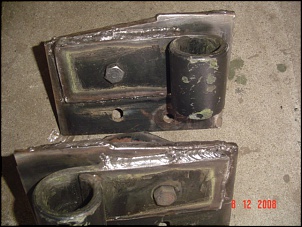

Suporte dos jumelos dianteiros reverse e deslocados:

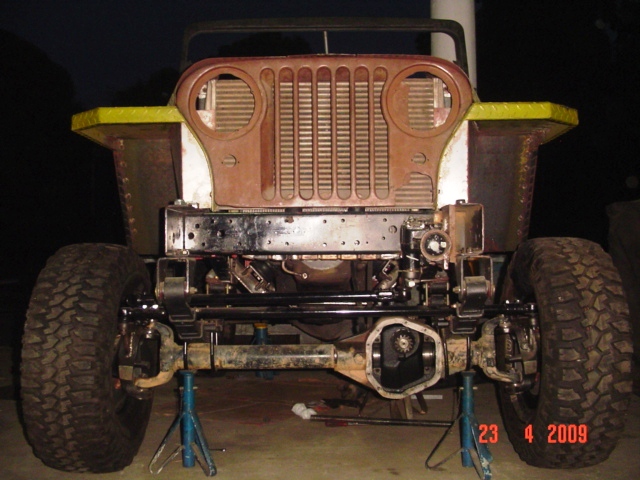

E nessa última da pra ver que o feixe esquerdo vai montado numa parte usinada na propria bola.


[]'s

[Lucas Nassif]

Manjei!

É mais ou menos isso que terei que fazer mesmo, jogar os feixes pra fora! Só estou achando 14 cm muita coisa! Mas se é a única maneira.....

Uma pergunta: não seria interessante uma mão francesa nessa chapa que você usou para alargar os suportes? Ou não é necessário?

[Elmer_Jeep]

Manjei!

É mais ou menos isso que terei que fazer mesmo, jogar os feixes pra fora! Só estou achando 14 cm muita coisa! Mas se é a única maneira.....

Quando tu tiver com o D60 ai vai poder ver a diferença com teus proprios olhos.

Uma pergunta: não seria interessante uma mão francesa nessa chapa que você usou para alargar os suportes? Ou não é necessário?

É necessário sim e isso foi feito depois, soldei dois triangulos trapezoidais, pra fechar esse L.

[]'s

[rubensx]

sugestão

vai na casa de molas e pede o suporte de molas da pikup band

ele é de ferro fundido já tem um reforço animal usa 4 rebites ou parafusos cravo a unica coisa que terá de usar cunhas pra alinhar ao chassis mas facil de fazer e ficam retiráveis


só olhar no meu topico são os suportes que usei na parte de trás do legendário (que deus o tenha)

uahuahuhahu

se vc ver que a mão de obra ai num for do nivel do elmer pra fazer os suportes, vai desses já prontos que ficam pra fora o suficiente

[rubensx]

fotos toscas mas dá pra ver

[rubensx]

agora vaiiiii

editar no forum e anexaar fotos num rola..

o mais legal que vc ganha um lift de suspensão gratis

e lembra que se for reverse shackle dianteiro te prepara pros 230mm de suporte dianteiro ehueuehue

[Lucas Nassif]

sugestão

vai na casa de molas e pede o suporte de molas da pikup band

ele é de ferro fundido já tem um reforço animal usa 4 rebites ou parafusos cravo a unica coisa que terá de usar cunhas pra alinhar ao chassis mas facil de fazer e ficam retiráveis

Apesar de vir de você, essa é uma boa ideia!
Vou conversar com o meca sobre isso!

[Lucas Nassif]

Eixo D60 dianteiro da F250 4x4 já tá na mão!!

Trata-se de um eixo que estava em uma F250 que pegou fogo. Devido a isso, foi carinhosamente apelidado pelo Elmer de "queimadinho".
Se o Jeep num tivesse nome, ganharia um agora!

Mas então, pelo fato de ter pegado fogo, terei que abrir e trocar os retentores e o reparo das pinças de freio. Está faltando uma RL, aproveito e coloco da AVM.

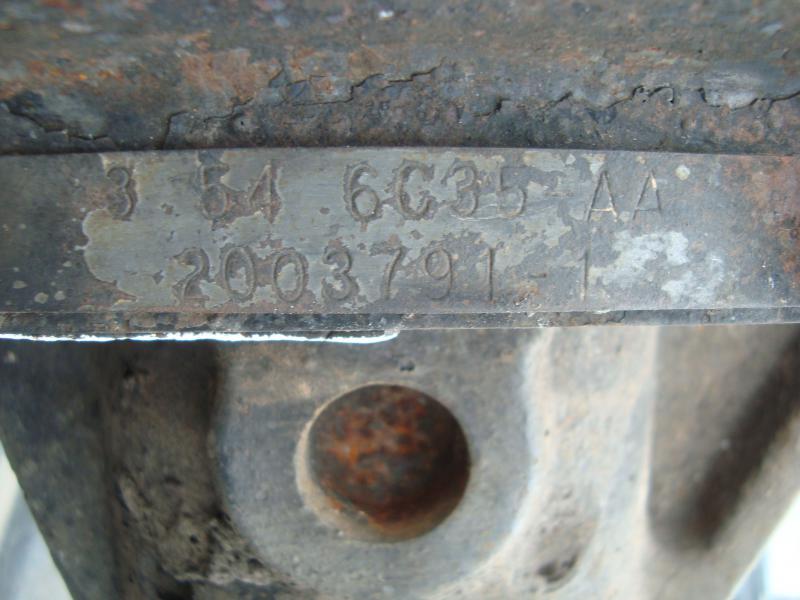

A relação R&P atual é a 3,54, mas futuramente receberá um jg. de 5,13 pra casar com o D70 traseiro.

Enfim, consegui a peça mais necessária no momento.
Quero ver só a gente conseguir colocar isso embaixo do chassi de um CJ5!


ELMER, AJUDA AÍ!!!!!!!!


Agora vou chegar ali fora..tô ansioso p/ tirar a tampa do diferencial e ver se tem alguma coisa lá dentro!
Como a criança é pesada p/ kct, com certeza tem algo lá..nem que seja pedra!



Abraço!

[JUNINHO_BITTENCOURT]

Eita Lucas, a coisa ta ficando profisa. Parabens.

Sera que vem (pronto) para a Fenajeep 2011?
