Sobre o limpador.

Primeiro passo, compre um motor compatível com o sistema de acionamento, para facilitar as coisas.
Ex.: Coluna da S10, motor da S10; coluna do fusca, motor do fusca...

Pronto?

Então, para o Jeep, compre dois pivôs do fusca.Anexo 374003

Compre as hastes do mecanismo do fusca. Anexo 374005

Compre dois braços do fusca.

Observe qual o lado da curvatura do braço, assim saberá qual lado ficará o pivô.

Definido onde serão os pivôs, fixios no quadro, e de posse da medida da distância entre os pivôs, será confeccionado a haste de movimento do mecanismo.
Assim:
https://lh6.googleusercontent.com/-y...28005%2529.jpg

Agora vamos ao motor.

Faça uma viga "C", onde o motor será fixado nas costas do C, e as pontas, serão fixadas no quadro, com o mecanismo de giro dentro do C.

Não importa em qual lado colocará, se na direita ou esquerda, se na esquerda, lembre que colocará o pivô duplo na esquerda, se na direita, coloque-o na direita.

Motor fixo, pivôs fixos com hastes, hora de fazer a haste entre motor e pivô.

No motor, tem o bracinho de giro, não o deixe fixo, deixe-o no lugar, mais de uma forma que gire com a mão.
Coloque o mecanismo, da forma que a haste fique mais longe do motor, ex.: motor na esquerda, pivô totalmente na direita.

Coloque a haste no motor, puxe, para o bracinho ficar apontado para a haste do pivô (dois pedaços que serão emendados)

Feita a ligação elétrica, funcione, para o motor estacionar em seu lugar de repouso, então, coloque os braços dos limpadores no lugar, verifique se os pivôs estão alinhados, mais em posição oposta, estando, aperte a porca de fixação, depois aperte a porca do bracinho do motor.

Pronto.

Para mais informações.
https://picasaweb.google.com/1171043...eParabrisaFII#

Abraços.

Kim.

Kim,
Voce acabou de me dar a solução pro problema que estou com o limpador da minha F75.
A idéia será muito bem utilizada com os pivos da F mesmo e a maquina do fiesta (mesma da minha coluna)
Valeu mesmo
Abraço

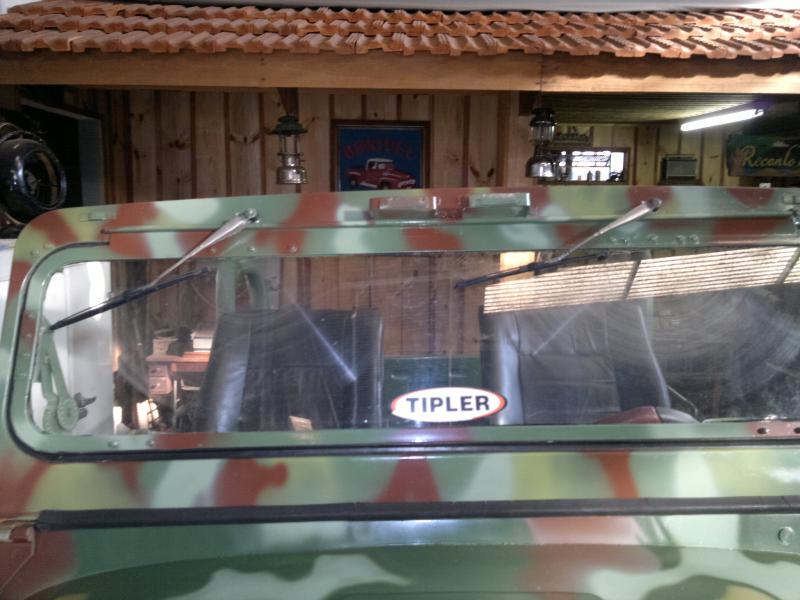

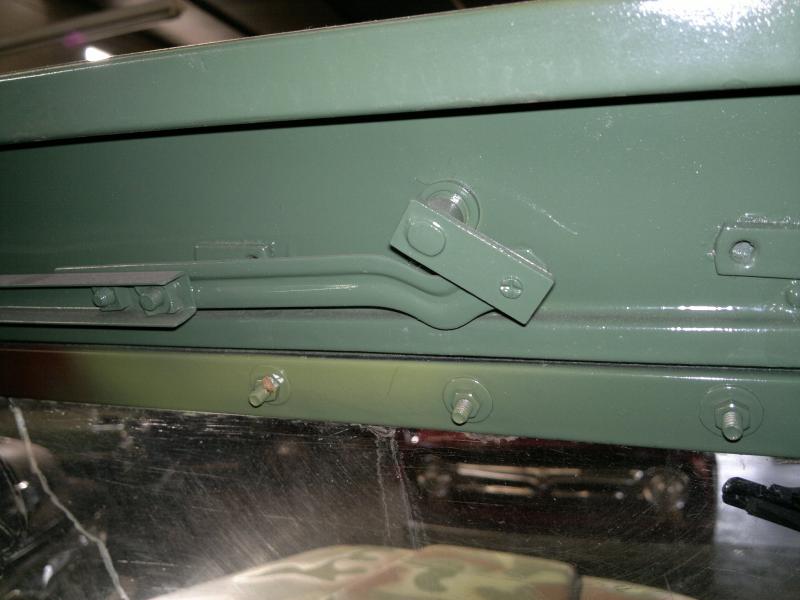

Caros, algumas fotos ilustrativas.

Essas imagens são de um cj5, para um cj3, é só montar em baixo.

Anexo 374328 Anexo 374329 Anexo 374330 Anexo 374332 Anexo 374331 Anexo 374327

Citação:

---

Postado originalmente por Kim

Sobre o limpador.

Primeiro passo, compre um motor compatível com o sistema de acionamento, para facilitar as coisas.
Ex.: Coluna da S10, motor da S10; coluna do fusca, motor do fusca...

---

Bem, como é uma coluna home made, o motor pode ser qualquer um?? :mrgreen:

O resto do manual de instalação está 100%. Só que tem um problema que ainda não sei resolver. Como aumentei a altura do vidro se usar palhetas de fusca ficariam cerca de 3" da parte de cima sem limpeza. Só é possível aumentar a palheta em 1" então a outra idéia é passar os pivôs para parte de cima, como é o original do jeep 42.

Mas aí, teria que passar os pivôs por um furo no vidro... Construir jeep é uma sinuca trás da outra :parede:

[]´s agradecidos pela aula

Simples!

Monta em baixo, com braços e palhetas maiores.

No meu caso, usei braços do santana, só que eram grandes, então cortei e soldei no tamanho que queria, lembrando que tem que retirar no meio, pois precisa da ponta para travar a palheta.

No fuzila, uso palheta de 13".

Lembrando, que existem pivôs com duas medidas de porca, o 6mm que usa chave 10 ou 11mm, e o 8mm, que usa chave 13mm, então, olhe o encaixe do braço que irá usar, para comprar o pivô.
Tem a opção do fusca, da Kombi, do mercedes (já é maior)...

Abraços.

Kim.

Então...

Alguém aí sabe o esquema de ligação do motor do limpador do corsa?
As cores dos fios são, nesta ordem:

- Branco
- Preto
- Verde
- Marrom
- Amarelo

[]´s

Cara,

Os suportes são o do motor, suportes da carroceria ou os dois haha?!
Vou separar por aqui

Carroceria
[]
´s

Blz Mestre

Assim que chegar em casa eu viro meus arquivos e lhe envio!

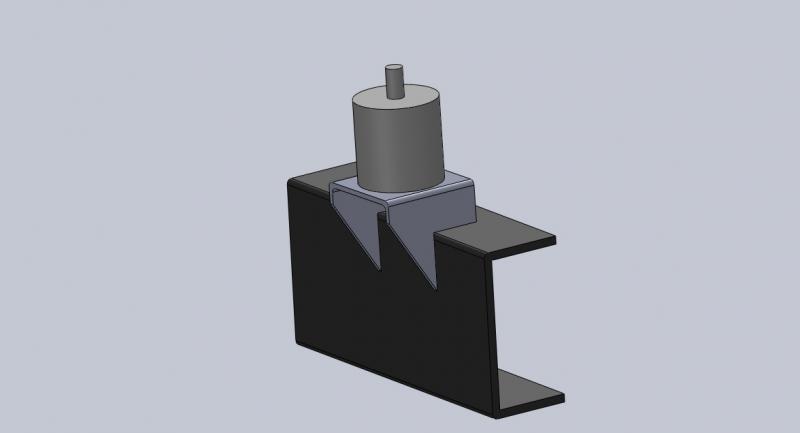

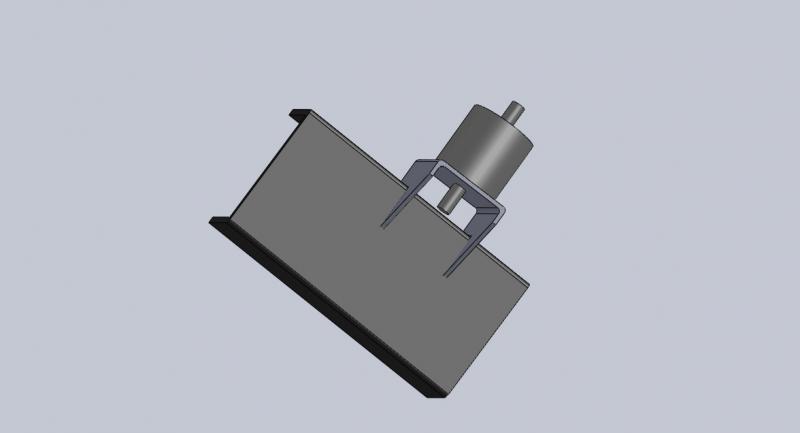

Fala mestre,

Esse ai é suporte que planejei pro meu jeep,
As duas imagens são as mesmas peças, só em angulos diferentes para vizualizar melhor!
Se tiver interesse gero o PDF com o 2D para mandar fazer
Anexo 374942Anexo 374943
Qualquer coisa fala
Foi mal pela demora kkk!
Att.
Anderson

Citação:

---

Postado originalmente por anderson_wzorek

Esse ai é suporte que planejei pro meu jeep,

---

Bacana cara, é bem essa a idéia mesmo, só que eu pensei em fazer eles mais longos (em relação a altura), pra apoiar em quase toda extensão da longarina. Brabo é que pelas medidas que tirei cada um tem uma altura diferente por causa da lataria, digo, fibraria. :parede:

[]´s

E ai, será que esse ano ainda vamos pra trilha com o Maestro? to precisando de trilha, ultima foi da sopa depois disso só trabalho e confusao/////
