CJ5 Willys 1961 Marelão.

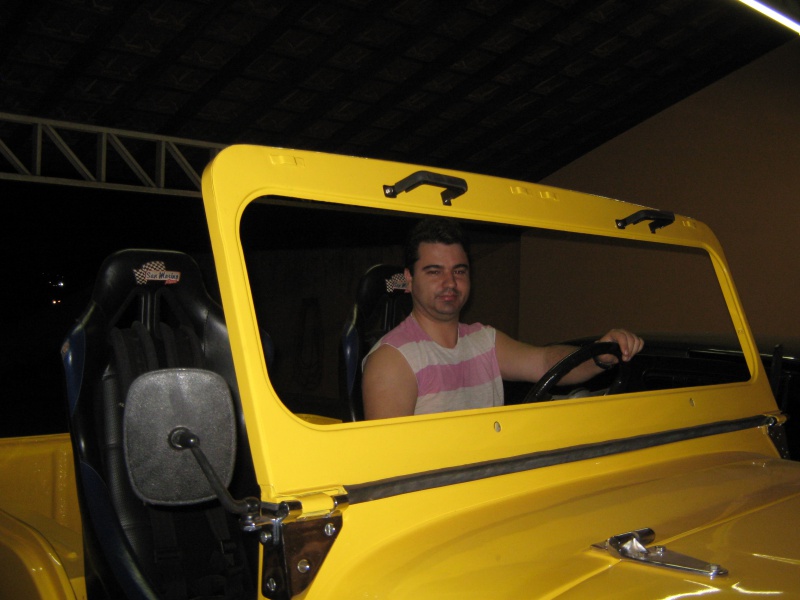

Anexo 449991 Quadro do para-brisa (ainda sem vidro), dobradiças cromadas, retrovisores, bancos concha San Marino e cintos de 4 pontos instalados.

Anexo 450000 Anexo 450001

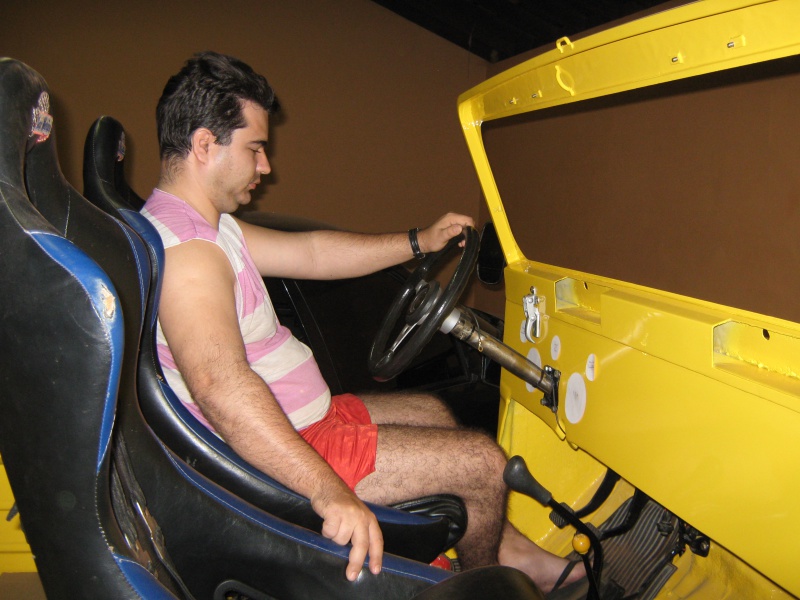

Com a chegada dos instrumentos Cronomac, analisando a posição e onde os cortes deverão ser feitos para instalação.

Anexo 450005 Anexo 450006

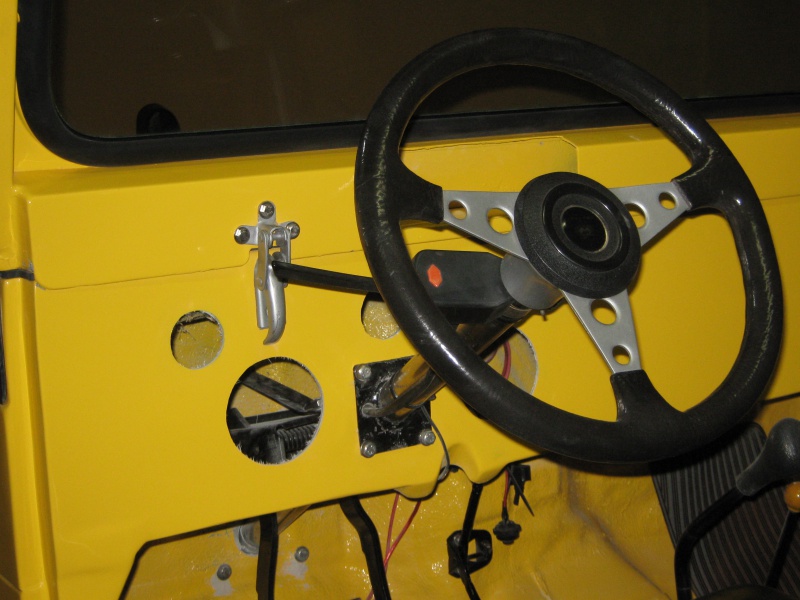

Marcação feita, optei por não usar a serra-copo, geralmente seus cortes são um pouco imprecisos e como o Jeep já havia sido pintado resolvi usar furadeira de mão e broca, furando em circulo suavemente até completar a volta (360°.).

Depois com uma serrinha manual, mas sem o "arco" foi cortando em circulo emendando o corte até soltar o "miolo", depois com retificadeira manual e rebolo dei o acabamento final, sem que os furos ficassem folgados.:concordo:

Anexo 450014 Anexo 450011

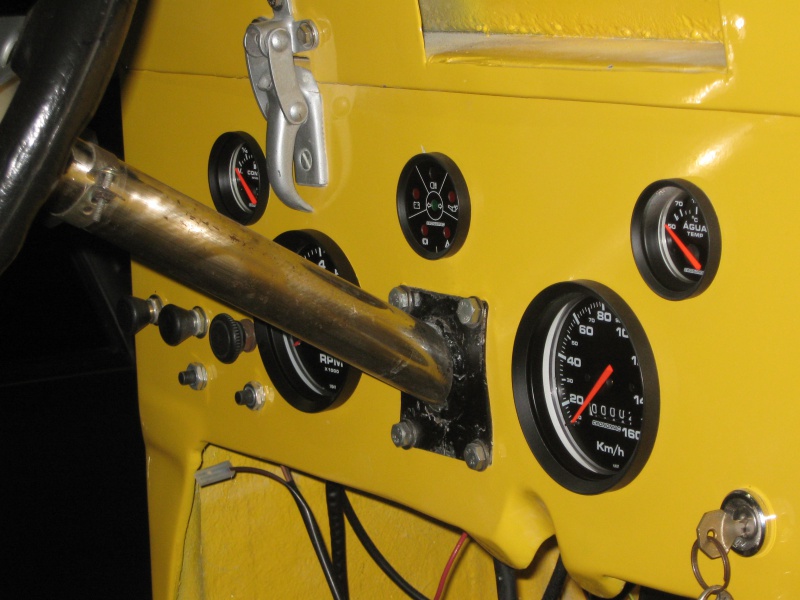

Na Foto 1. botões individuais dos limpadores de para-brisa, esguicho de água, botão das luzes (lanterna baixa e alta), chave de contato.

Anexo 450018 Anexo 450019

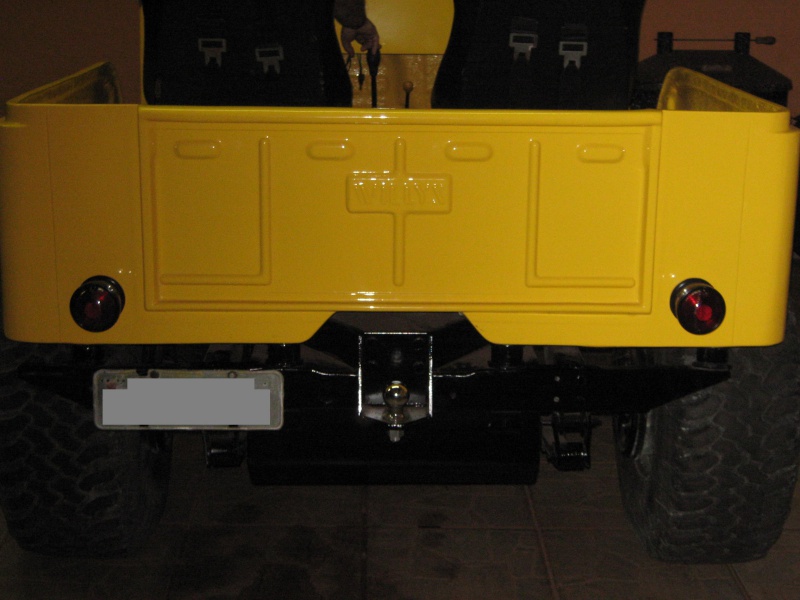

Capô, Farol dianteiro, lanternas traseiras e bola para reboque no lugar.

Anexo 450021 Anexo 450020

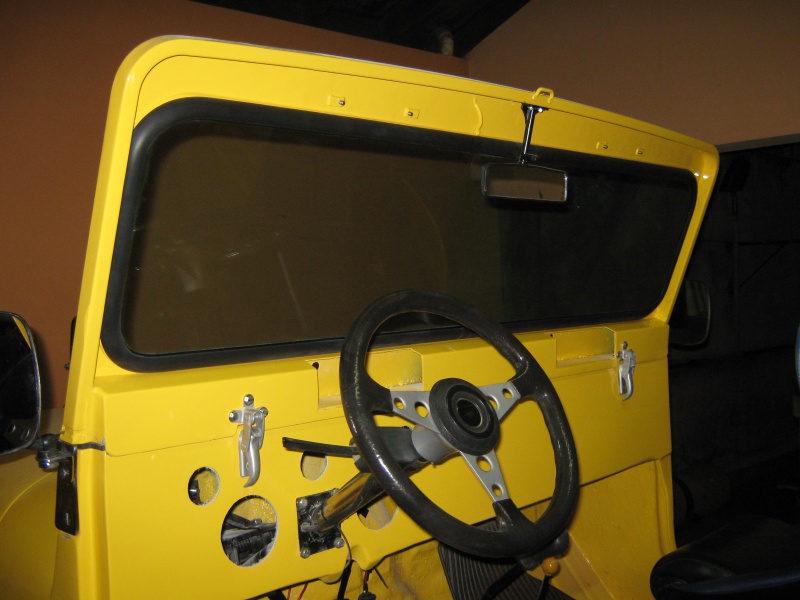

Para-brisa novo (vidro temperado, levemente escurecido) instalado, borracha e macarrão Novos.

Citação:

---

Postado originalmente por fabriciosimonini

Anexo 449975

Foto 1: coluna de direção já instalada, furação pronta para receber cilindro mestre/hidrovácuo e pedaleira suspensa (G.M).

Foto 2: Filtro de ar esportivo e respiro da tampa de válvulas (em vermelho). hidrovácuo já instalado, bem como a pedaleira suspensa.

---

Por esta foto abaixo.
Voce deixou os furos para colocar a pedaleira.....e o hidrovácuo e cilindro mestre...
Aproveita que vc fez um reforço na coluna de direção. e coloca um reforço maior em todo painel de fogo deste lado onde me parece ser o recepiente do óleo da caixa hidraulica.
Pois fazendo o reforço em chapa vc não vai ter problemas com a fibra rachada....
Ok.
abçs

Anexo 449974

Citação:

---

Postado originalmente por antonio umino

Por esta foto abaixo.
Voce deixou os furos para colocar a pedaleira.....e o hidrovácuo e cilindro mestre...
Aproveita que vc fez um reforço na coluna de direção. e coloca um reforço maior em todo painel de fogo deste lado onde me parece ser o recepiente do óleo da caixa hidraulica.
Pois fazendo o reforço em chapa vc não vai ter problemas com a fibra rachada....
Ok.
abçs

Anexo 449974

---

Seu Antonio, na verdade esta carroceria não é somente me fibra de vidro, existe uma camada interna de divinicel, que dá mais resistência à toda a carroceira. A espessura da mesma chega mais ou menos à um centímetro e meio, inclusive na parede "corta fogo", por este motivo não foi necessário o uso de chapa externa para reforçá-la. Por enquanto não tive nenhum problema com "rachaduras", mas, fica registrada a dica!

Obrigado, abraço!

BOm dia Fabricio

Muito legal essa reforma que esta fazendo...Parabens pelo capricho

Acompanhando!!

Abraços
Fabio Diniz

Citação:

---

Postado originalmente por Fabio Diniz

BOm dia Fabricio

Muito legal essa reforma que esta fazendo...Parabens pelo capricho

Acompanhando!!

Abraços
Fabio Diniz

---

Obrigado Fabio, sempre tentando caprichar ao máximo, acredito que nenhum outro "profissional" por melhor que seja, seria tão meticuloso quanto eu estou sendo, ou pelo menos tentando ser.

Quando se faz alguma coisa que é para nós mesmos não tem porque fazer "mal feito" ou "com pressa", os detalhes fazem toda a diferença!

Continue acompanhando o tópico, qualquer dúvida é só postar, abraço !!!:concordo: .

Anexo 451564 Anexo 451565

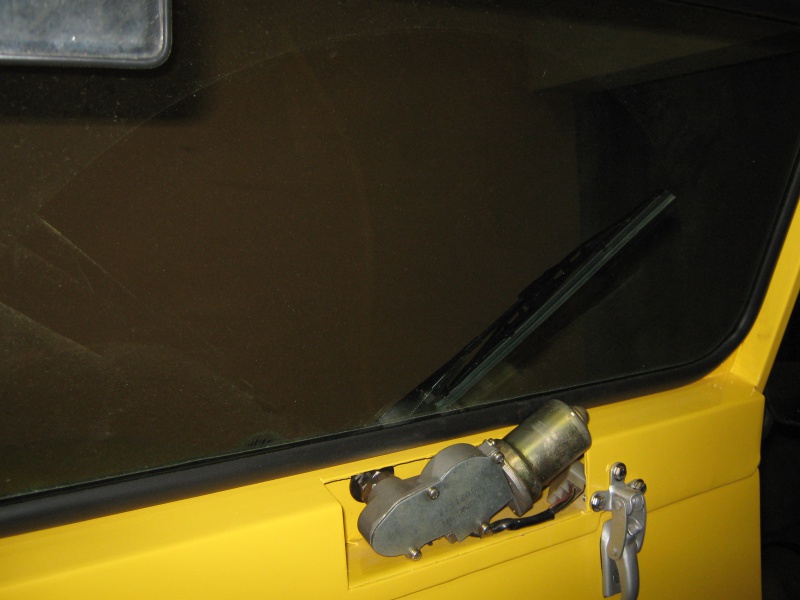

Limpadores de para-brisa elétricos, esquerdo (motorista) e direito (Zequinha).

Optei por posicionar os linpadores em recorte feito no quadro do para-brisa na parte de baixo, passando os fios pelo interior do quadro.

Pretendo fazer posteriormente uma "tampa" em fibra de vidro (material mais fácil de moldar) para cada motor, ficando assim "embutidos" no quadro.

Fabricio.
Parabéns ta ficando show seu trabalho, mais um acompanhando o serviço e desde já peço autorização para copiar o que gostar, tenho um cj5 na mesma cor que sera reformado logo a f 75 estiver rodando.

Abraços e tudo de bom.
