Aos poucos, mas vou começar.. Tracker 07 x Barro

[Chuva]

Tweet

Consegui!! Fim da novela!!

Ficou perfeito, como lâmpadas originais!!

Só o meu kit Led q continua acendendo o baixo enquanto o alto está aceso, mas ficou ótimo com sua idéia do Diodo no ponto certo!!

Valeu!! Abçs

[Arildo MT]

Consegui!! Fim da novela!!

Ficou perfeito, como lâmpadas originais!!

Só o meu kit Led q continua acendendo o baixo enquanto o alto está aceso, mas ficou ótimo com sua idéia do Diodo no ponto certo!!
Estamos chegando lá, nem precisaria esse diodo ai, mas ainda tem zica ai, não tem algum farol auxiliar ou outra coisa compartilhando e interfirindo ai não, é provavel que tenha algo dando um retorno de terra ai?
Valeu!! Abçs

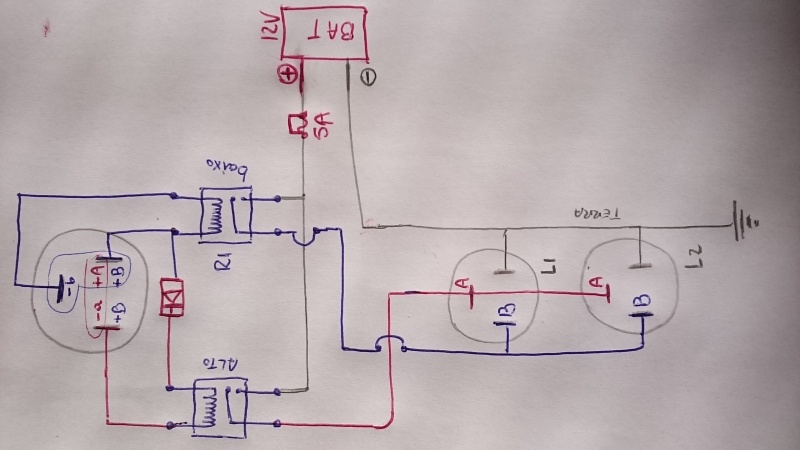

Resumo da opera, nos padrões ''normais'', tem um - negativo comum que alimenta os soquetes direto, e ao acionar farol alto/baixo o terminal especifico se energiza com + positivo.

Agora esqueça isso que na tracker é diferente, o comum que alimenta direto (inclusive com a chave e ignição desligados) é um + positivo, e quando aciona alto ou baixo o terminal especifico é alimentado pelo - negativo/terra, e nas minhas medições não há esse negocio de terminal que muda +/- não.

Assim, olhando de frente o conector fêmea terminal de cima __ - negativo quando acionado farol baixo.

esquerdo l - negativo quando acionado farol alto e por fim direito l + positivo comum que fica sempre alimentado.

Então esse ultimo esquema esta certo com exceção desse tal B+ q vira a- (fato que só ocorre se tiver algo ligado no conector ou fiação, dai quando desliga o negativo passa por exemplo pelo filamento de outra lampada e retorna) a sua zica esta toda ai, nem precisaria do diodo neste local, se testou com td desplugado dos 02 lados e não tem farol auxiliar em paralelo, tem alguma coisa fora do padrão ocasionando isso, algo esta injetando um negativo na alimentação da bobina do rele mesmo quando ele deveria estar s/ alimentação, e os ledes testando fora alimentando o comum - e alimentando alto o baixo permanece desligado, ou testando fora do carro também ocorre de ligar o alto e baixo ligar quando não deveria?.

[Arildo MT]

Mudando de saco p/ mala, o que virou o kit hidrogênio?

[Chuva]

Então.. amigo, obrigado pelas suas medições e ajuda!!

Mas vamos lá pra fechar essa história:
- pode ser que eu tenha medido e guardado os parâmetros com a lâmpada do outro lado no soquete, daí esses valores estranhos e invertidos, já que os soquetes são interligados, mas eu não acredito que tenha feito isso!! kkk.
- de qquer maneira, foram os parâmetros que me concentrei e talvez ceguei. Não fiz demais medições depois de anotar.. Vivendo e aprendendo!!
- não há mais nada de estranho ligado no carro, pelo menos aparentemente. Tinha 2 kits bi-xênon nas h4 (comprei o carro assim). Tirei mais de 4kg de fios, reatores, fusíveis e conectores do carro. Nos soquetes das lâmpadas h4 não tem mais nada irregular, aliás estão virgens e originais. Talvez tenha mais alguma coisa dentro do carro, painel, chave, não sei;
- obrigado pelas respostas dos esquemas que fiz. Coloquei aqui pra alguém me dar uma luz mesmo; foi um desenvolvimento de idéias para chegar no resultado final;
- as h4 led ligadas em bateria fora do carro se comportam como no carro: o farol baixo acende sozinho, mas o led de luz alta do outro lado do alumínio da lâmpada acende quando se energiza seu pino de luz alta EM CONJUNTO com a luz baixa.. bem estranho isso, deveriam ser independentes;
- obs: os leds de cada lado numa h4 são desalinhados. A maioria das fotos q vi na internet aliás são assim. Isso quer dizer que o alinhamento do farol alto e baixo no ajuste da lente não dão muito certo. Alinhei o farol baixo igualzinho outro carro mas o farol alto ilumina as estrelas.. Tanto trabalho pra procurar OVNI! kkkkkkk (testei agora a noite..)

Sobre o kit de hidrogênio estou vendendo!!
O meu kit para a tracker é muito pequeno e um kit melhor dimensionado já iria ferir a regra de geração de energia "sem custo". Para o carro 2.0 melhorar mais o consumo precisaria de mais hidrogênio! Para isso preciso de mais células e para isso preciso "cozinhar" mais hidróxido de potássio. Isso quer dizer q a eletrólise gastaria mais energia elétrica que o alternador poderia fornecer de sua "folga", o que deixaria a bateria com consumo superior ao mínimo admissível pra esse kit que tenho.

Resumindo estou vendendo e acho que o consumo seria melhor num carro com motor melhor e com um alternador maior. Acho que o impasse dessa idéia de economia de combustível começa quando as cilindradas do motor passa de 1.5.
Na Tracker 2.0 percebi uma melhoria de 1 a 2 km a mais por litro.

[ ]s

[Arildo MT]

[QUOTE=Chuva;2384680]Então.. amigo, obrigado pelas suas medições e ajuda!!

Mas vamos lá pra fechar essa história:
- pode ser que eu tenha medido e guardado os parâmetros com a lâmpada do outro lado no soquete, daí esses valores estranhos e invertidos, já que os soquetes são interligados, mas eu não acredito que tenha feito isso!! kkk.
caso tenha ocorrido isso, então blz, a corrente do polo + comum vai percorrer o filamento e retornar na outra extremidade.
- de qquer maneira, foram os parâmetros que me concentrei e talvez ceguei. Não fiz demais medições depois de anotar.. Vivendo e aprendendo!!
Faz parte, retorno é a pegadinha maldosa da elétrica.
- não há mais nada de estranho ligado no carro, pelo menos aparentemente. Tinha 2 kits bi-xênon nas h4 (comprei o carro assim). Tirei mais de 4kg de fios, reatores, fusíveis e conectores do carro. Nos soquetes das lâmpadas h4 não tem mais nada irregular, aliás estão virgens e originais. Talvez tenha mais alguma coisa dentro do carro, painel, chave, não sei;
- obrigado pelas respostas dos esquemas que fiz. Coloquei aqui pra alguém me dar uma luz mesmo; foi um desenvolvimento de idéias para chegar no resultado final;
Joia, lembra que um tempo atras lhe perguntei sobre a instalação de travas e alarme, as vezes queremos saber das experiencias já bem sucedidas, busquei dos os sinais da trava original e fiz um combo compartilhando tudo trava/alarme ficou top usando tudo que já tinha conectado a trava original, quando puder vou abrir um topico.
- as h4 led ligadas em bateria fora do carro se comportam como no carro: o farol baixo acende sozinho, mas o led de luz alta do outro lado do alumínio da lâmpada acende quando se energiza seu pino de luz alta EM CONJUNTO com a luz baixa.. bem estranho isso, deveriam ser independentes;
Deve ser assim mesmo então, farol baixo sozinho, alto fica conjunto com baixo, se fosse ao contrario seria pior, kkkkkk.
- obs: os leds de cada lado numa h4 são desalinhados. A maioria das fotos q vi na internet aliás são assim. Isso quer dizer que o alinhamento do farol alto e baixo no ajuste da lente não dão muito certo. Alinhei o farol baixo igualzinho outro carro mas o farol alto ilumina as estrelas.. Tanto trabalho pra procurar OVNI! kkkkkkk (testei agora a noite..)
Nas halogenas é assim também, a posição do filamento é que determina a altura do foco, vai ter que regular pelo farol alto então e na baixa fica iluminando o para-choque, rsrsrsrsrs.
Sobre o kit de hidrogênio estou vendendo!!
O meu kit para a tracker é muito pequeno e um kit melhor dimensionado já iria ferir a regra de geração de energia "sem custo". Para o carro 2.0 melhorar mais o consumo precisaria de mais hidrogênio! Para isso preciso de mais células e para isso preciso "cozinhar" mais hidróxido de potássio. Isso quer dizer q a eletrólise gastaria mais energia elétrica que o alternador poderia fornecer de sua "folga", o que deixaria a bateria com consumo superior ao mínimo admissível pra esse kit que tenho.
Ainda tenho minhas duvidas sobre isso, sempre a percas entre geração, transformação e aplicação final, por isso não se tem motor perpetuo trabalhando com carga e sem consumo, derrubaria varias leis da física, etc.
Resumindo estou vendendo e acho que o consumo seria melhor num carro com motor melhor e com um alternador maior. Acho que o impasse dessa idéia de economia de combustível começa quando as cilindradas do motor passa de 1.5.
Na Tracker 2.0 percebi uma melhoria de 1 a 2 km a mais por litro.
Somando custos, prós e contras, sigo cético por enquanto.

[Chuva]

Arildo,

A energia adicional autônoma para descambar a dispersão de energia física está guardada nos ímas de neodímio.

Vc já viu algo sobre esse assunto? Queria montar um protótipo com 3 rodas de nýlon pqnas só pra ver se gera algo em escala pqna..









Esse último é de f....r..

[ ]s

[Arildo MT]

Pra facilitar, futuras consultas,

[Chuva]

Isso ai Arildo!

Esse esquema q vc fez é como o carro se comporta: um positivo e dois negativos.

Pelo q percebi os kits de luz led H4 disponíveis são tudo dois positivos e um negativo, diferente do carro.
Daí só os relés salvam!

[ ]s

[Arildo MT]

Sim, acho que a maioria dos japa são assim, falando nisso,

alguém sabe qual é o rele dos faróis?
potencia?
aguenta auxiliares em paralelo?
originalmente tem chicote pronto dos auxiliares no carro?

Se alguém souber, só pra evitar a fadiga.

[Chuva]

Oi amigo,

Segundo o manual é o E141, pagina 9-17 do manual anexo abaixo. O fusível está na pagina seguinte.

Não acho q aguente faróis auxiliares. O carro não tem fios para os auxiliares.

O kit de farol de milha vem com um chicote completo, com relé e fusível. Talvez pra não usar mesmo o dos faróis do carro, acho. E a fiação do carro tb é fininha, não acho q aguenta, mesmo led.

Os leds t10 ou t5 não gastam nada, mas as lampadas de led, mesmo gastando bem menos q as incandescentes, arriaram a bateria uma hora na minha brincadeira.

Manual Tracker 2007.pdf

Diagramas eletricos_001.pdf

Diagramas eletricos_061.pdf

Esses dois últimos sei q vc come com arroz e feijão, mas tive q dividir em 2 pq o site não aceita mais de 7mb por aquivo.. depois resume essas 113 paginas em 3 por favor q eu sei q é fáaaacil!! kkkkkkkkkk

[ ]s

[Chuva]

Com essa nova lei de ligar farol na rodovia estava pensando..

Em pegar um sinal de acc e jogar numa bobina de relé para ligar automaticamente a lanterna e farol baixo direto nesse relé que vc perguntou.. claro que chaveado e não deixar direto isso...

Relés 140 e 141 (lanterna e farol).. agora q pino de cada relé jogar terra ou 12v pra simular a chave do volante...

q acha?

[Arildo MT]

Obrigado, já tinha os arquivos entre outros gigas por aqui, mas é bom que fica registrado aqui, era só preguiça mesmo, dei uma olhada os fios são finos, não suportariam dobrar a carga sem aquecer, em paralelo só leds de baixo consumo mesmo, correto é circuito dedicado mesmo, meu conhecimento é limitado, mas dou minhas cacetas de picão agrícola, o acc é + vc sabe, a saída do rele da bomba de combustível é + poderia usar como sinal pro rele assim não ligaria em acc, só funcionaria alguns segundo quando liga a chave ou com motor ligado, mas os comandos não sei do volante + ou -, teria que ver no esquema ou testar, é uma boa ideia sim.
